LNK灯是物理连接状态指示灯：该指示灯亮时，表明物理连线已经连接好链路正常。  ACT灯是数据指示灯，当这个接口有数据转发时ACT灯会一闪一闪的，表示该端口有数据收发，闪的频率跟数据量的大小有关系。

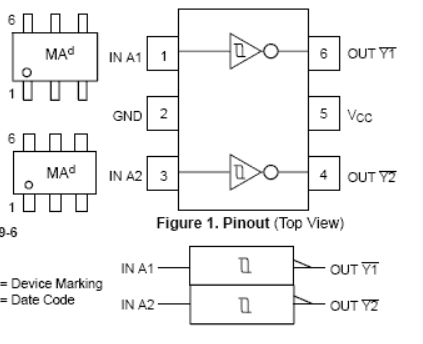

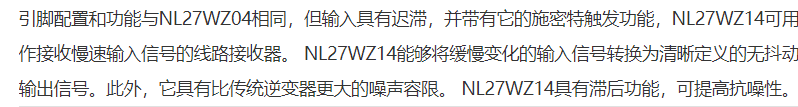

NL27WZ14 带施密特触发器输入的双路逆变器,也叫反相器

及输入高电平，对应输出低电平；输入低电平，对应输出高电平
