Allegro-Find栏介绍

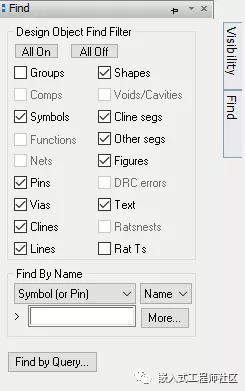

Find 选项：

Groups-1个或多个元件设定的同一组

Comps-带有元件序号(RefDes)的Allegro元件,包含Device Type、 Value等

Symbols-所有电路板中的Allegro元件

Functions-Component 中的 Gate，例如：排阻中的一个电阻

Nets-网络

Pins-元件的管脚

Vias-过孔

Clines-有电气特性的线段：管脚到管脚；管脚到过孔；过孔到过孔

Lines-无电气特性的线段：丝印线框

Shapes-任意多边形、空心长方形、实心长方形等

Voids-任意多边形Shape的挖空部分

Cline-Segs-clines中一条没有弯折的线段

Other-Segs-lines中一条没有弯折的线段

Figures-图形符号

DRC errors-违反设计规则的位置及相关信息

Text-文字

Ratsnets-飞线

Rat Ts-T型飞线
