ASIC--模拟版图工程师

一、模拟版图工程师介绍

        模拟版图设计工程师为专业版图设计人员，主要负责通过EDA设计工具，进行集成电路后端的版图设计和验证，最终产生送交供集成电路制造用的GDSII数据。中文名版图设计工程师，我们也称之为layout 。

        工作内容负责进行版图布局规划。有一定的全定制模块版图设计实践经验，独立进行版图规划、设计或验证等。承担模块（Block Level）版图设计、改进和维护等工作。在上级工程师的指导下解决模块版图设计一般难题。按时完成指标、计划并保证质量。

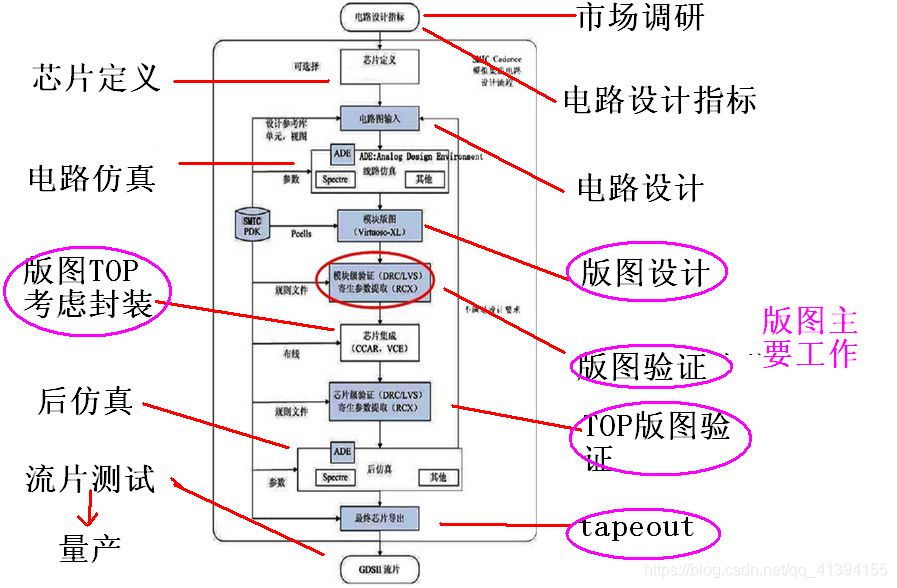

•  模拟IC设计流程



        模拟版图设计处于IC设计流程的后端，属于模拟IC设计岗位的一种，随着国内集成电路产业的蓬勃发展，需要用到的岗位也越来越多，而每个芯片最终能够付诸于生产都离不开集成电路版图设计师的功劳，所以产业对这类人才是非常急需。很多大公司电路设计和版图的人数已经达到1.5：1了，现在因为市场需求量大，还成立了很多外包公司，而这些外包公司80%的人员都是版图设计工程师。

二、模拟版图工程师的主要工作

1. 建立规范的工作环境

模拟版图工程师最核心的工作是画版图，但在任何工作之前都应该做好准备工作，以让自己在工作中可以顺利，流畅，高效率，项目前的准备工

作对版图工作来说要显的更为重要的一些。其中需要重点准备的有以下内容：

•  按照公司规范建立标准的文件文件路径；

•  收集项目相关资料，了解项目相关信息；

•  添加基础库；

•  建立工作库；

2. 熟悉工艺

每个项目可能采用不同的工艺，每个工艺都有一些各自的特点需要特别去注意，哪怕是常用的工艺也需要去巩固一些基本的规则要求。

3. 完成项目版图工作

版图工程师最主要的工作任务就是按时，按质量的完成布图工作。这对大多数版图工程师来说即是最简单的工作，也可能是最难的工作，版图工作流程基本如下：

• TOP电路图分析和信息收集

• TOP FLoorplan示意图

• 初始Floorplan

• 优化FLoorplan

• Cell review和TOP连线

• DRC LVS验证

• TOP checkl
