HFSS学习笔记—14.波导魔T

最新推荐文章于 2025-02-25 21:47:06 发布

最神奇猫咪

最新推荐文章于 2025-02-25 21:47:06 发布

阅读量6.4k

点赞数 8

分类专栏： HFSS学习笔记文章标签：仿真器 HFSS

版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

本文链接：https://blog.csdn.net/qq_41542947/article/details/108167614

版权

HFSS学习笔记专栏收录该内容

24 篇文章

订阅专栏

本文详细介绍了波导臂型器件的设计流程，包括工作环境设置、物体模型创建、波端口设置、求解及仿真分析。重点讨论了信号在不同端口输入时的隔离与等分输出特性，以及内部场分布的分析。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

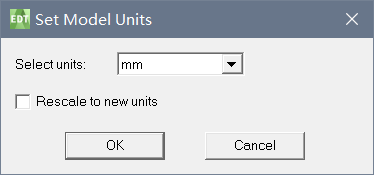

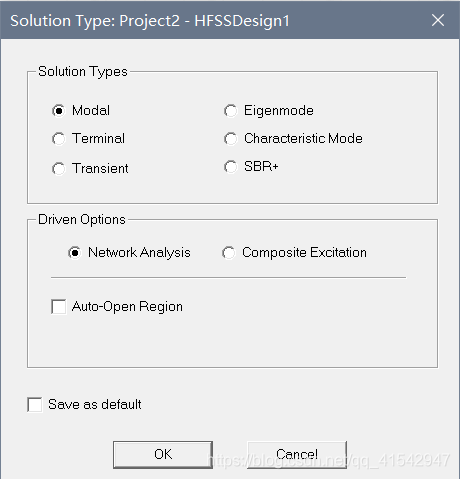

1.设置工作环境

在这里插入图片描述

2.创建物体模型

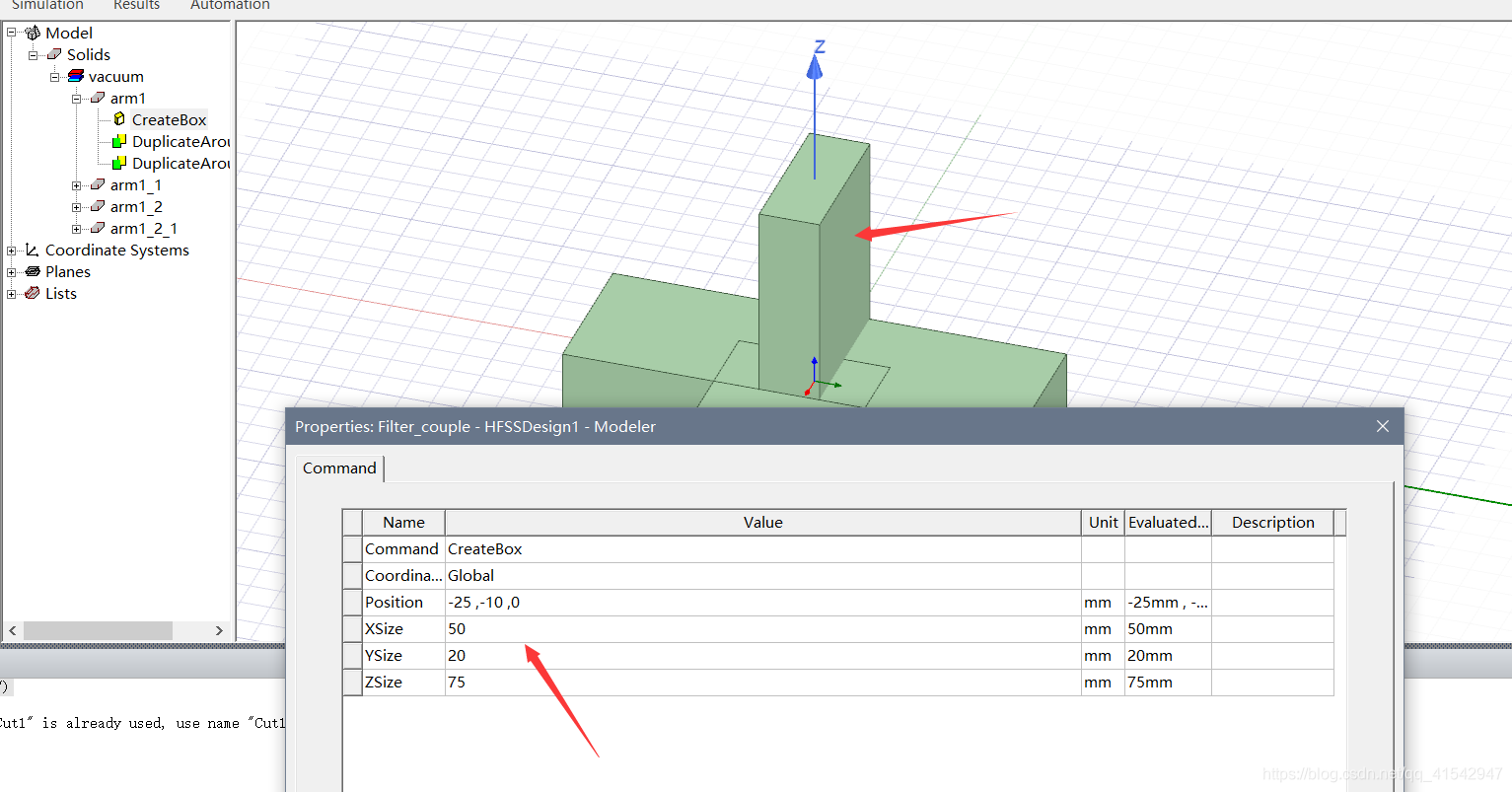

1.创建一个波导的臂arm1：
在这里插入图片描述
2.通过旋转操作复制出其他的臂：

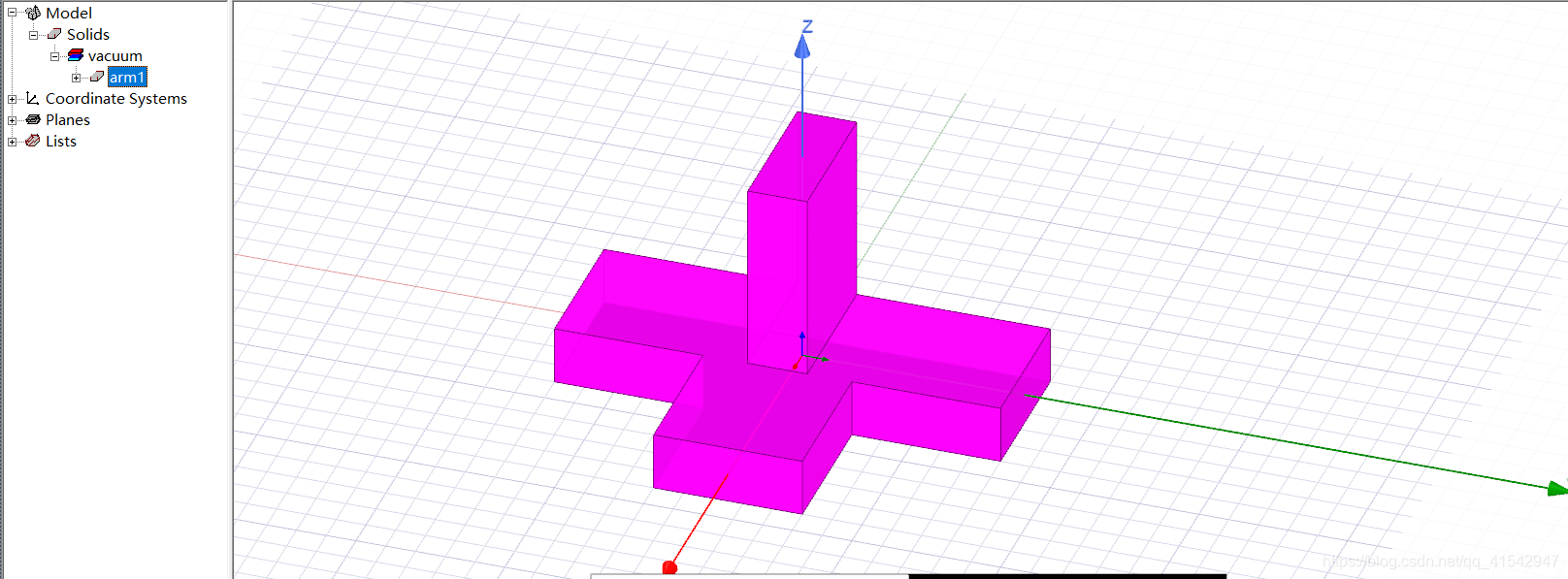

3.将4个臂通过布尔运算合并：

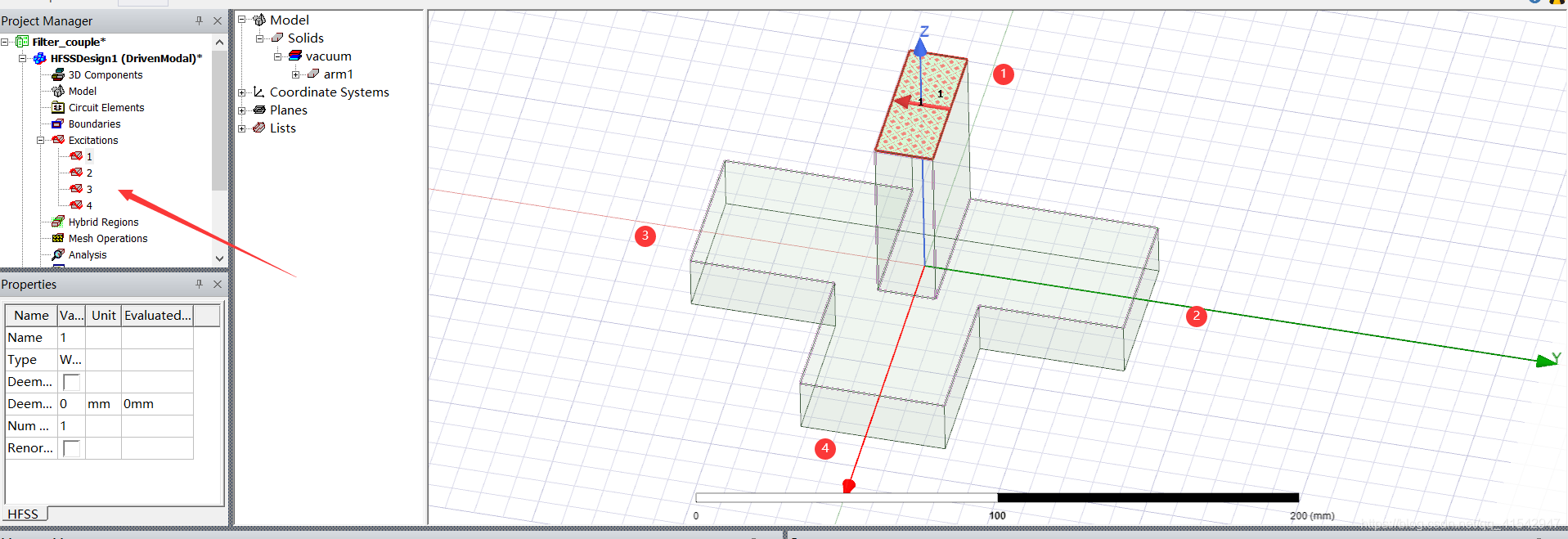

3.设置波端口

在这里插入图片描述

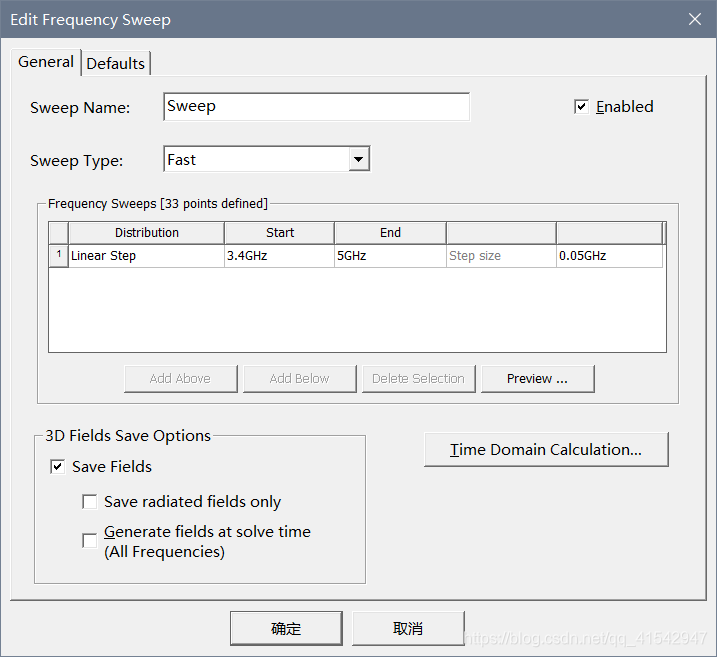

4.求解设置

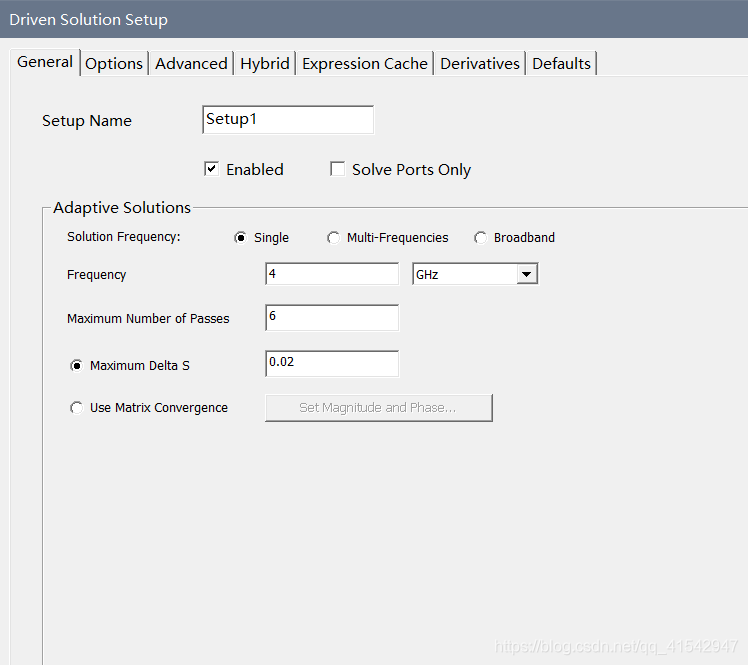

在这里插入图片描述

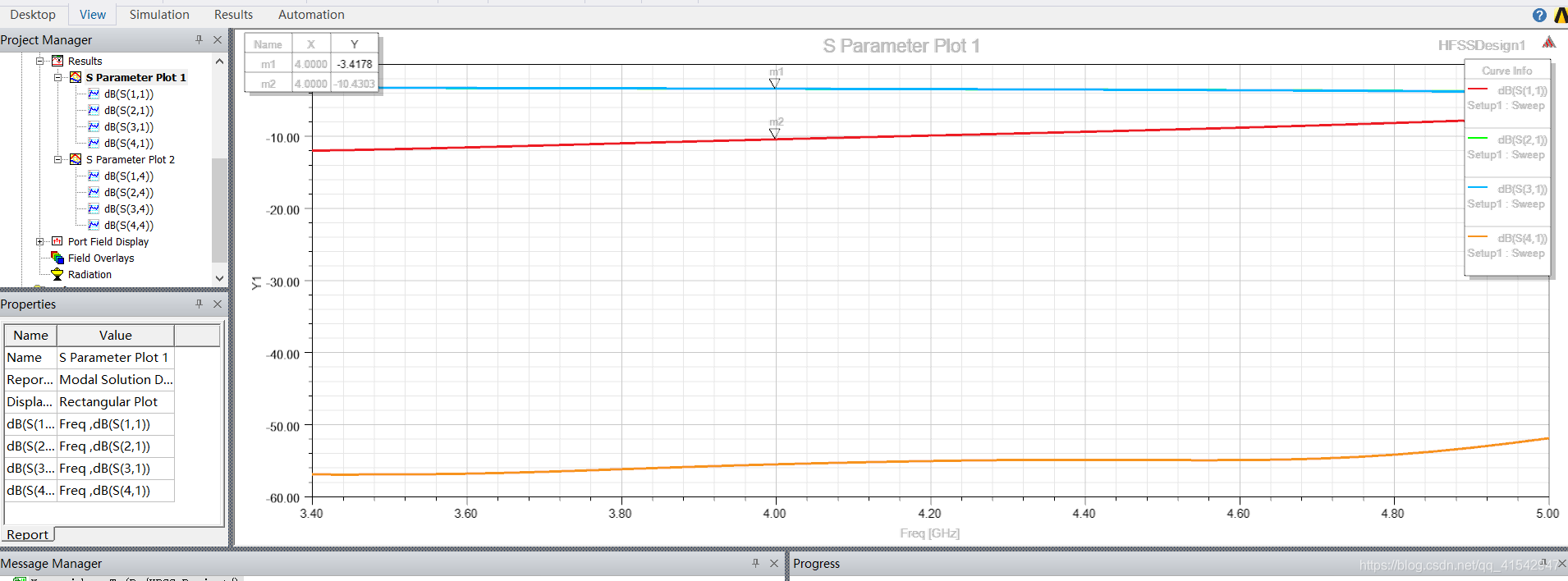

5.仿真分析

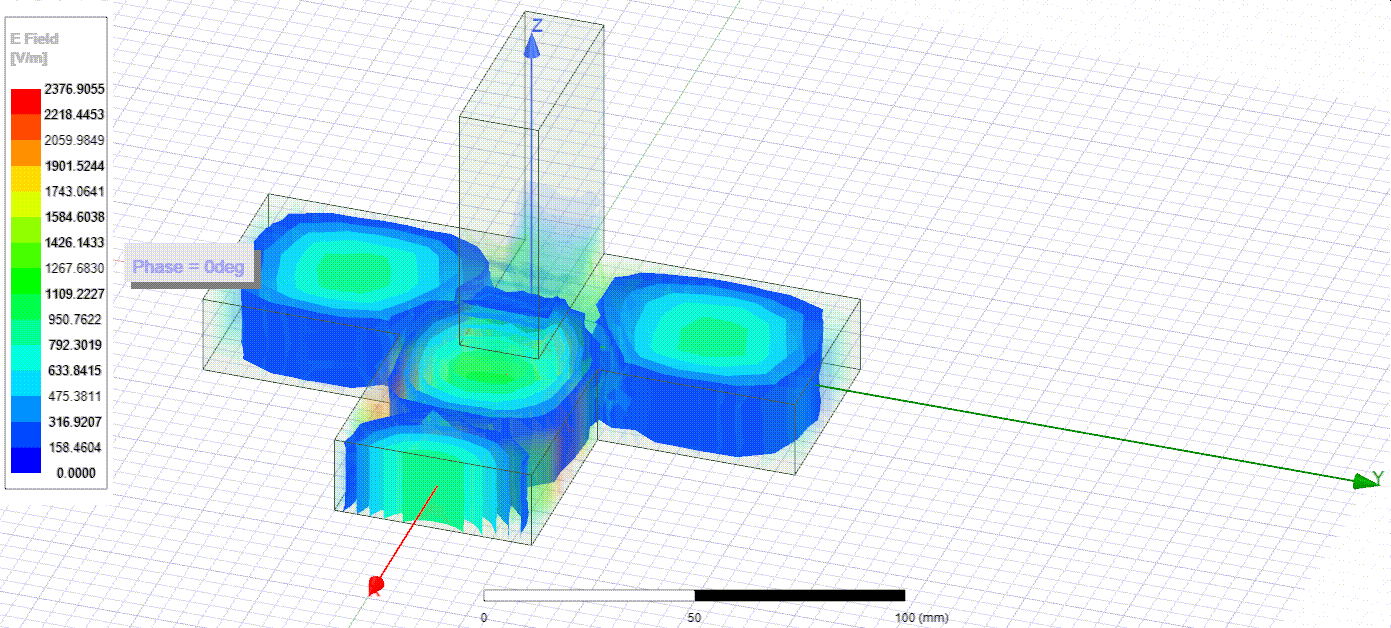

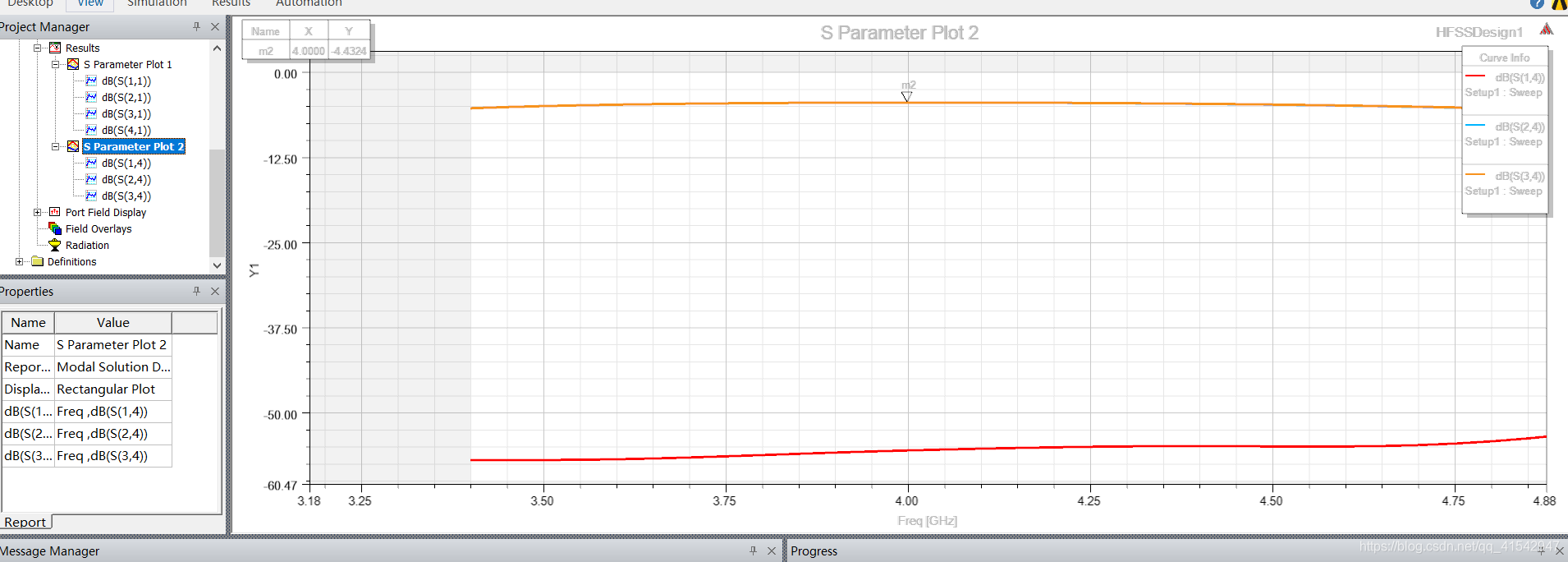

1.信号从1端口输入，4端口隔离，2和3端口反向等分输出（E面T特征）：
在这里插入图片描述

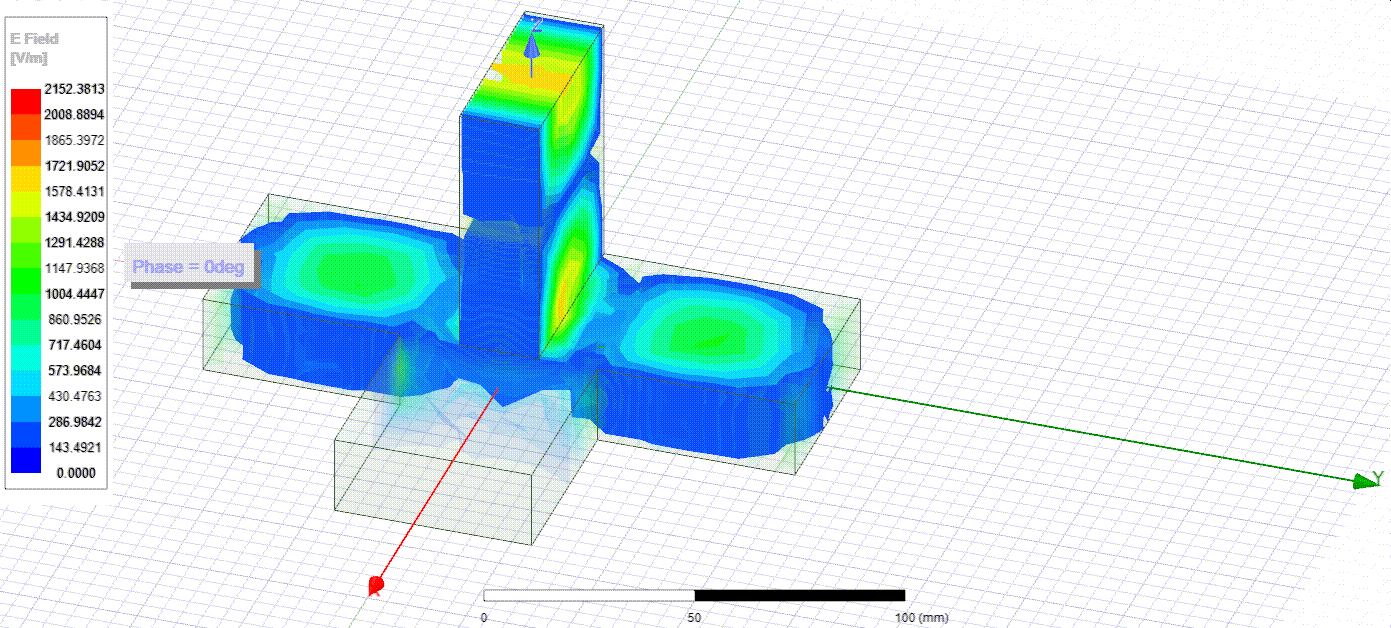

2.信号从4端口输入，1端口隔离，2和3端口同向等分输出（T面E特征）：

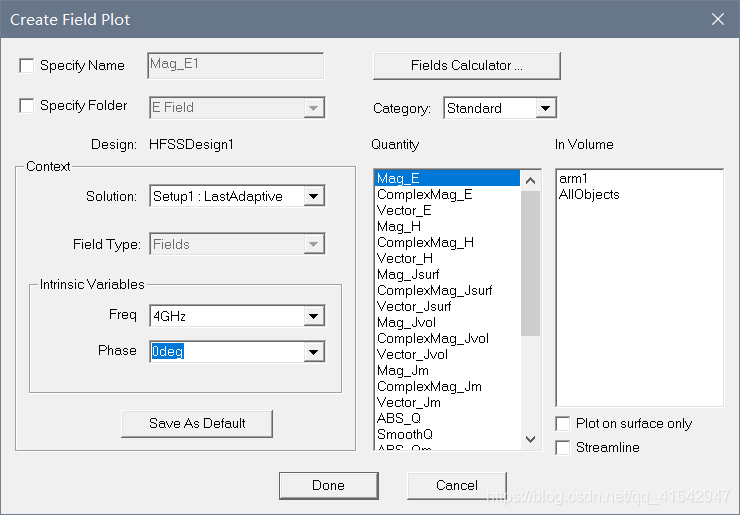

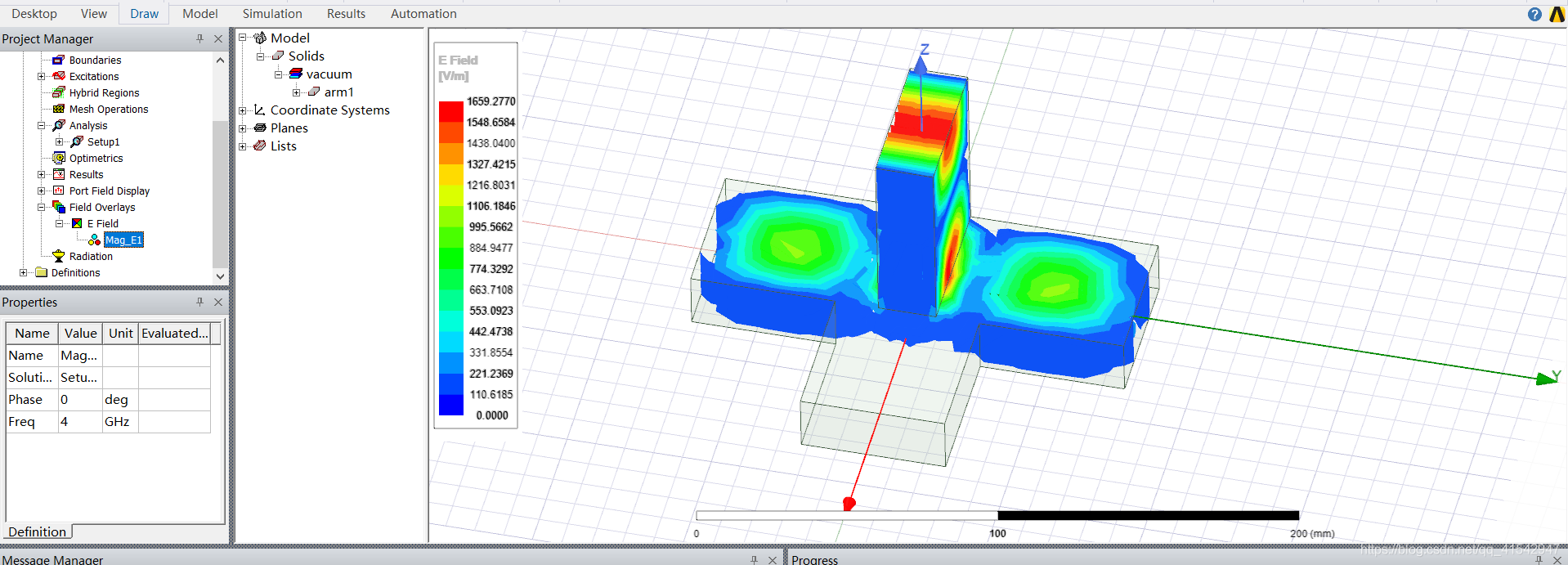

6.内部场分布

在这里插入图片描述
