Buck电源设计常见的一些问题(五)MOS管振荡抑制方法(三)

本文探讨了Buck电源设计中,通过调整Rboot来抑制MOS管振荡的问题。增大Rboot能有效抑制开关节点振荡,但可能导致开关损耗增加。文章总结了三种抑制振荡的方法:高频去耦电容、RC缓冲电路和优化自举电阻,并强调设计时需综合考虑各项指标。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

MOS管振荡抑制方法(三)Rboot的选取

1.Rboot的选取

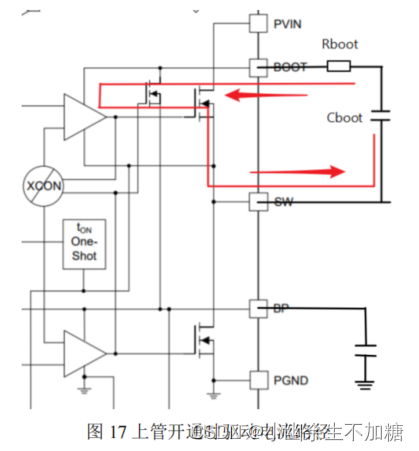

同步 Buck 变换器一般采用自举电路供电,如图所示。开关节点上升沿的振荡与上管开通关系密切,上管开通时的驱动电流路径如图所示。因此,可以通过增大 Rboot来减缓上管开通的速度,从而抑制开关节点的振荡。同样,实验平台选用图 中的同步 Buck 评估版TPS549D22EVM,在输入电压为 12V,输出 1V/20A 时,改变 Rboot的值,得到测试结果如图表 ,增大 Rboot 能够明显抑制开关节点振荡,但是开关损耗会明显增大,在实际应用中应权衡选取 Rboot的值。

在这里插入图片描述

下面估计 Rboot上的损耗,以 TPS549D22 为例,其内部集成的 MOS 为 16V/40A,因此以规格类似的 CSD16401Q5(25V/38A)作为参考,其栅极电荷 Qg为 21nC, 因此,可以认为 TPS549D22内部集成 MOS 的 Qg也是 21nC,驱动电压 VBP为 5.07V。

上管开通时,如图,Cboot释放的能量为:

### 使用 UC3842 控制 MOSFET 实现 Buck-Boost 电路设计方案 #### 一、UC3842简介 UC3842是一款固定频率电流模式控制器,广泛应用于开关电源设计中。该芯片具有内置振荡器、温度补偿参考电压源以及高增益误差放大器等功能[^1]。 #### 二、Buck-Boost拓扑结构概述 Buck-Boost变换器是一种既能降压又能升压的直流转换器,在输入电压范围较宽的应用场合下非常有用。通过合理配置电感L、电容C和两个MOSFET管Q1与Q2,可以构建出高效的同步整流Buck-Boost电路。 #### 、基于UC3842的控制策略 为了使UC3842能够有效地驱动MOSFET并完成所需的功率传输功能,需要设置合适的外围元件参数来满足特定的工作条件: - **反馈网络**:利用分压电阻Rf1和Rf2形成负反馈环路,使得输出电压稳定于设定值。 - **斜率补偿机制**:当占空比大于50%时容易引发次谐波震荡现象,因此需引入适当的斜坡信号叠加到CS端口上以抑制这种不稳定状态的发生。 - **软启动功能**:在初次加电瞬间为了避免过冲问题影响系统稳定性,通常会在RT/CT脚接入定时电容器Cs用于延缓PWM脉冲宽度的增长速率。 ```c // 设置反馈电阻 Rf1 和 Rf2 的阻值计算公式 float Vout = 12; // 输出目标电压 (V) float Vin_min = 9; // 输入最低工作电压 (V) float Rf2_value = 1e3; // 下拉电阻初始值设为1kΩ float Rf1_value = ((Vin_min / Vout) * Rf2_value) - Rf2_value; ``` #### 四、具体实施步骤说明 针对上述提到的各项技术要点,在实际操作过程中应当注意以下事项: - 正确连接各个引脚至对应的外部组件; - 调试期间密切观察示波器上的波形变化情况以便及时调整优化; - 对最终成品进行全面测试验证其性能指标是否达到预期效果;
