电工电子技术实验：RLC串联电路的幅频特性

一、实验内容：

（1）测试电路的谐振频率

完整搭接电路，调整信号源频率，使得电流值最大，此时的频率为谐振频率f0，在此频率下调信号源幅度为1V，此时记录电流值为I0，这一对数据记录在f0/I0列，其中斜线上方记录谐振频率f0,斜线下方记录谐振频率下对应的最大电流I0值。

（2）测定电路的幅频特性

手动计算0.707I0和0.5I0的大小，填在对应表格中.

调整信号源频率变小，观察电流值分别达到0.707I0和0.5I0时记录在对应的f1，f3处；再调整信号源频率变大，观察电流值分别达到0.707I0和0.5I0时记录在对应的f2，f4处

（3）值的测定，用毫伏表测(或)上两端的谐振时的电压，此值即值,请对第三组电路测量Q值，记录在下面；

                      Q=0.1414

二、数据及处理

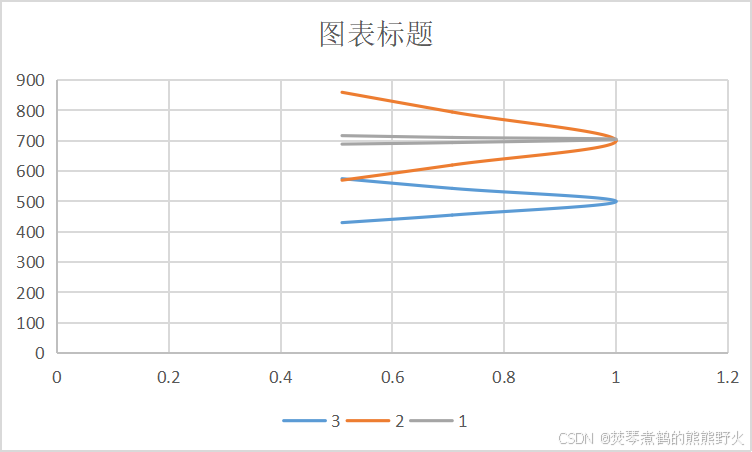

（注意三个不同的幅频特性曲线图画在同一个图里，方便区分）

数据处理：

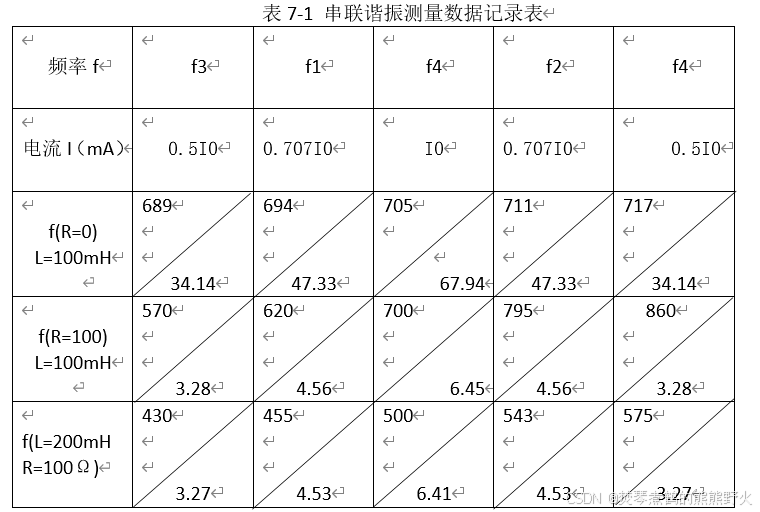

通过不断改变信号源的频率，找出通过电阻R0最大电流时的频率，并记录最大电流，通过计算分别得到达到0.707I0和0.5I0时的电流，并继续增大或减小信号源的频率，找到在同等电流下的频率并记录数据。数据记录完成后绘制如下表格。
