1、前言

Xilinx系列FPGA实现12G-SDI视频编解码目前有两种方案：

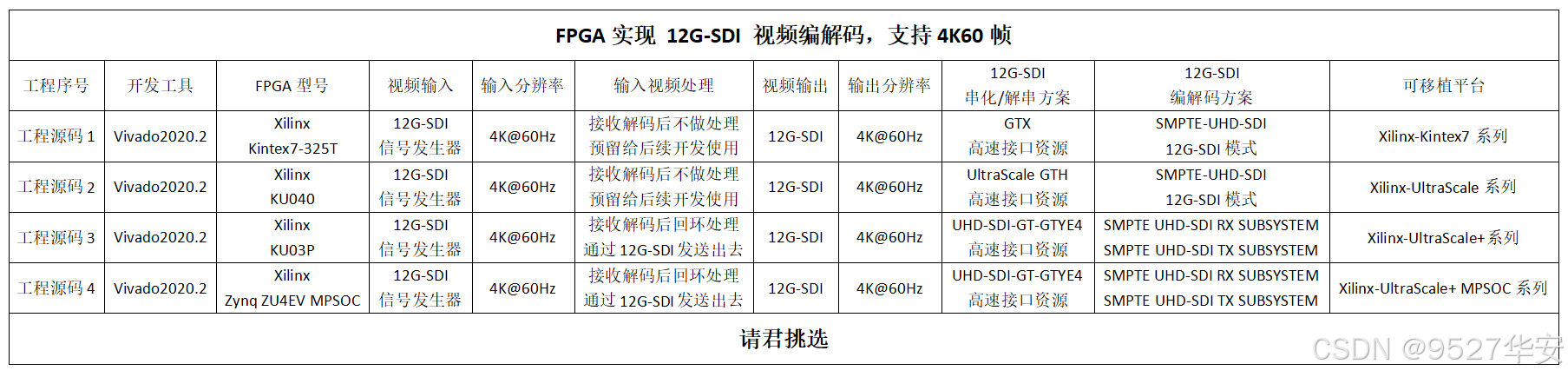

一是使用Xilinx 7系列FPGA的GT高速接口解串+SMPTE UHD-SDI编解码，这种方案的优点是对FPGA型号要求较低，价格便宜，普通的GTX就能满足要求，缺点是灵活度不高，没有ARM加持，做嵌入式应用不太方便；另一是使用Xilinx UltraScale+系列FPGA的GT高速接口解串+UHD-SDI GT编解码，这种方案的优点是灵活度较高，一般都采用Zynq UltraScale+系列FPGA，易于嵌入式应用，缺点是对FPGA型号要求较高，价格偏贵，至少需要GTH才能满足要求；基于这两种主流方案，本设计共推出2套vivado2020.2版本的工程源码，具体如下：

下面对上述2套工程源码做如下解释：

工程源码1：
工程源码1采用zynq UltraScale+MPSoCsXCZU4EV的高端型号FPGA；12G-SDI 视频接收过程为：输入源为本博主自研的12G-SDI彩条发生器，能够产生一个4K60帧的12G-SDI彩条视频，并通过BNC同轴线输出；然后接入本博主提供的FPGA开发板，然后进入板载的TI公司的LMH1219芯片做均衡处理，同时将单端信号转为差分信号；然后视频进入Xilinx官方提供的UHD-SDI GT IP核做解串处理，该IP调用GTH高速接口资源将SDI视频解串为AXI4-Stream视频流和控制流，然后进入Xilinx官方提供的SMPTE UHD-SDI RX SUBSYSTEM IP核做SDI视频解码处理，将视频转为RGB；到这里，12G-SDI 视频解码工作就完成了，解码后的视频为并行的TTL电平的数据，此时可以供用户做后续处理，比如缓存、颜色转换、缩放、图像识别等，本设计不做处理，直接编码后依然以12G-SDI形式输出；

12G-SDI 视频发送过程为：接收并解码的12G-SDI 视频经过AXI4-Stream Data FIFO做数据缓冲，然后进入Xilinx官方提供的SMPTE UHD-SDI TX SUBSYSTEM IP核做SDI视频编码处理，将RGB视频编码为SDI视频；然后视频进入Xilinx官方提供的UHD-SDI GT IP核做解串处理，该IP调用GTH高速接口资源将SDI视频从AXI4-Stream视频流串化为高速差分信号输出，差分信号再进入板载的TI公司的LMH1218芯片做均衡处理，同时将差分信号转为单端信号，并通过板载的BNC接口输出；要想显示12G-SDI视频，还得需要一个12G-SDI转HDMI的转换器，再接入显示器即可显示；

工程源码2：
工程源码2采用Kintex7-32T的低端型号FPGA；12G-SDI 视频接收过程为：输入源为本博主自研的12G-SDI彩条发生器，能够产生一个4K60帧的12G-SDI彩条视频，并通过BNC同轴线输出；然后接入本博主提供的FPGA开发板，然后进入板载的TI公司的LMH1219芯片做均衡处理，同时将单端信号转为差分信号；然后视频进入Xilinx官方提供的GTX高速接口资源做解串处理，这里并没有调用IP，而是参考官方直接用GTX原语，GTX高速接口资源将高速差分SDI视频解串为并行数据；然后进入Xilinx官方提供的SMPTE UHD-SDI IP核做SDI视频解码处理，将视频解码为TTL电平数据；到这里，12G-SDI 视频解码工作就完成了，解码后的视频为并行的TTL电平的数据，此时可以供用户做后续处理，比如缓存、颜色转换、缩放、图像识别等，本设计不做处理，调用一个ILA对数据做观测，将图像数据留给用户，用户根据自身需要做处理，灵活性很高；

12G-SDI 视频发送过程为：FPGA内部产生一个12G-SDI视频彩条，然后进入Xilinx官方提供的SMPTE UHD-SDI IP核做SDI视频编码处理，将彩条视频编码为SDI视频；然后视频进入Xilinx官方提供的GTX高速接口资源做解串处理，这里并没有调用IP，而是参考官方直接用GTX原语，GTX高速接口资源将并行的SDI视频串化为高速差分信号，差分信号再进入板载的TI公司的LMH1218芯片做均衡处理，同时将差分信号转为单端信号，并通过板载的BNC接口输出；要想显示12G-SDI视频，还得需要一个12G-SDI转HDMI的转换器，再接入显示器即可显示；

本博客详细描述了Xilinx系列FPGA实现12G-SDI 视频编解码的设计方案，工程代码可综合编译上板调试，可直接项目移植，适用于在校学生、研究生项目开发，也适用于在职工程师做学习提升，可应用于医疗、军工等行业的高速接口或图像处理领域；
提供完整的、跑通的工程源码和技术支持；
工程源码和技术支持的获取方式放在了文章末尾，请耐心看到最后；

免责声明

本工程及其源码即有自己写的一部分，也有网络公开渠道获取的一部分(包括CSDN、Xilinx官网、Altera官网以及其他开源免费获取渠道等等)，若大佬们觉得有所冒犯，请私信批评教育；部分模块源码转载自上述网络，版权归原作者所有，如有侵权请联系我们删除；基于此，本工程及其源码仅限于读者或粉丝个人学习和研究，禁止用于商业用途，若由于读者或粉丝自身原因用于商业用途所导致的法律问题，与本博客及博主无关，请谨慎使用。。。

2、相关方案推荐

我这里已有的 GT 高速接口解决方案

我的主页有FPGA GT 高速接口专栏，该专栏有 GTP 、 GTX 、 GTH 、 GTY 等GT 资源的视频传输例程和PCIE传输例程，其中 GTP基于A7系列FPGA开发板搭建，GTX基于K7或者ZYNQ系列FPGA开发板搭建，GTH基于KU或者V7系列FPGA开发板搭建，GTY基于KU+系列FPGA开发板搭建；以下是专栏地址：
点击直接前往

我目前已有的SDI编解码方案

我的博客主页开设有SDI视频专栏，里面全是FPGA编解码SDI的工程源码及博客介绍；既有基于GS2971/GS2972的SDI编解码，也有基于GTP/GTX资源的SDI编解码；专栏地址链接：点击直接前往

3、详细设计方案

设计框图

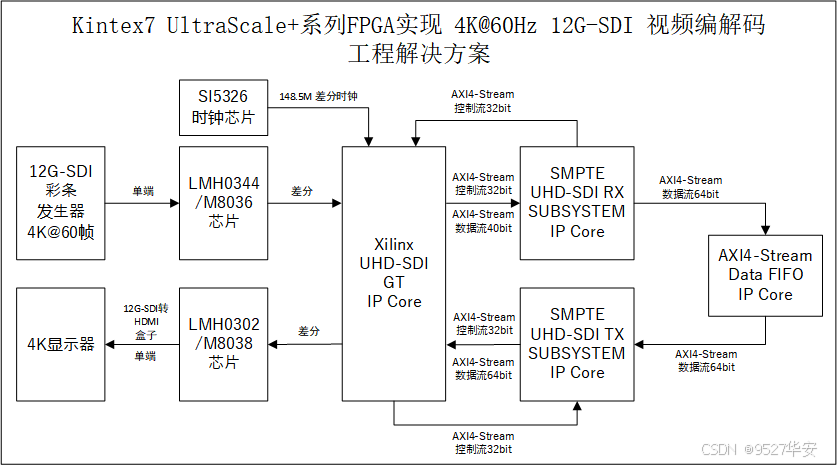

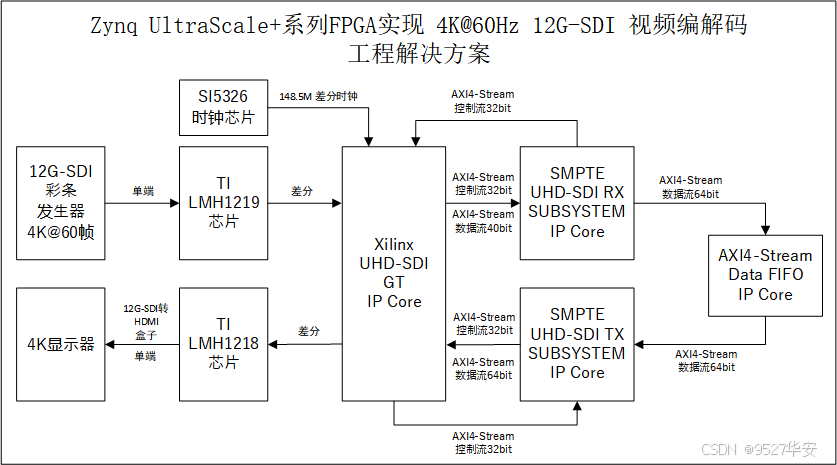

工程源码1的详细设计方案框图如下：

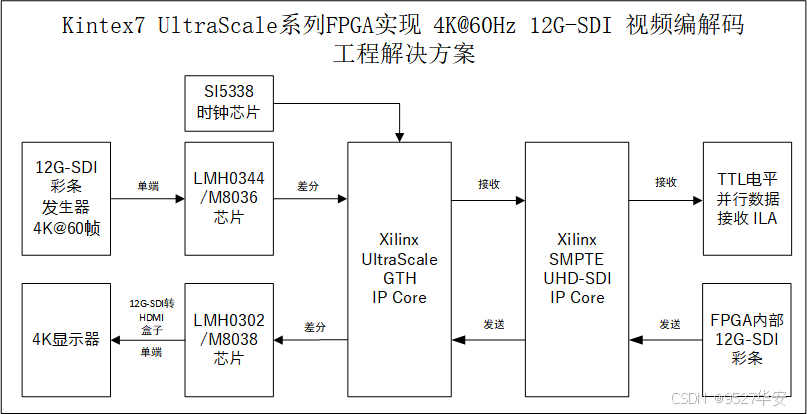

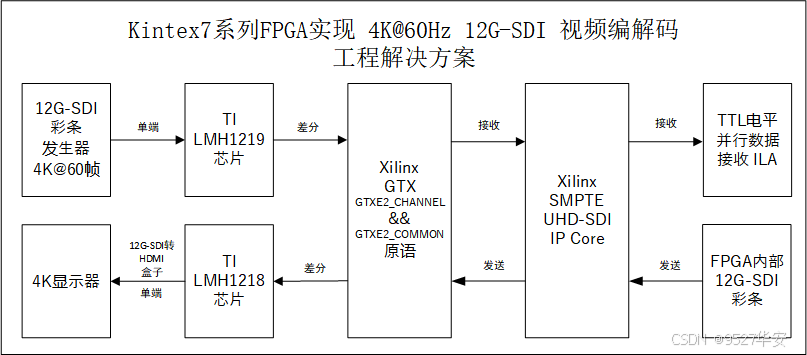

工程源码2的详细设计方案框图如下：

12G-SDI彩条发生器

本博主热爱SDI视频开发，自研了一款12G-SDI彩条发生器，如下：

该设备价格低廉但很好用，可产生3G、6G、12G等多种分辨率的SDI视频彩条，通过一个按键切换，具体切换逻辑如下：
上电默认输出1080P@60Hz的彩条；
按第一下按键：输出1080P@50Hz的彩条；
按第二下按键：输出4K@60Hz的彩条；
按第三下按键：输出4K@50Hz的彩条；
按第四下按键：输出4K@30Hz的彩条；
按第五下按键：输出4K@25Hz的彩条；
该彩条发生器非常适合做SDI视频输入源，需要它的朋友，向本博主可有偿提供；

12G-SDI硬件均衡方案

12G-SDI接收端使用TI公司的LMH1219芯片做均衡处理，同时将单端信号转为差分信号；
12G-SDI发送端使用TI公司的LMH1218芯片做均衡处理，同时将差分信号转为单端信号；
LMH1219和LMH1218可做硬件回环处理，这样可以将SDI视频做到极低的延时，本设计默认做了硬件回环处理，若需要FPGA接收SDI视频经处理再输出，需要i2c总线配置LMH1218，本设计工程即是这种方式；
另外，需要做LMH1219和LMH1218硬件回环的朋友，可联系本博主有偿提供硬件设计或成品；

GT高速接口资源使用

工程源码1使用Xilinx官方提供的UHD-SDI GT IP核，可解串和串化3G、6G、12G SDI视频，本设计配置为2G SDI，如下：

该IP直接调用GTH高速接口资源实现SDI视频的解串与串化，使用和配置非常方便，但需要指定SDI硬件连接的GT块位置和GT时钟引脚，此外，该IP不需要软件配置，可使用官方例程进行配套连接；

工程源码2使用Xilinx官方提供的GTX，可解串和串化3G、6G、12G SDI视频，这里并没有调用IP，而是参考官方直接用GTX原语，代码如下：

12G-SDI编解码–IP核使用

工程源码1使用Xilinx官方提供的SMPTE UHD-SDI RX SUBSYSTEM，可解码3G、6G、12G SDI视频，本设计配置为12G SDI，如下：

该IP需要软件配置，本设计提供了vitis软件驱动，详情请参考vitis工程；

工程源码2使用Xilinx官方提供的SMPTE UHD-SDI，可解码3G、6G、12G SDI视频，本设计配置为12G SDI，如下：

该IP不需要软件配置，但需要配合GTX捆绑使用；

数据缓存

工程源码1才有此功能，工程源码2没有；由于追求低延时，本设计没有采用DDR缓存，而是采用官方推荐方案，采用AXI4-Stream Data FIFO做数据缓冲，这里很简单，不再赘述；

SMPTE UHD-SDI TX SUBSYSTEM IP核使用

工程源码1才有此功能，工程源码2没有；SMPTE UHD-SDI TX SUBSYSTEM由Xilinx官方提供，可编码3G、6G、12G SDI视频，本设计配置为2G SDI，如下：

该IP需要软件配置，本设计提供了vitis软件驱动，详情请参考vitis工程；

12G-SDI转HDMI盒子

由于我的手里没有可直接接收12G-SDI视频的显示设备，所以只能用12G-SDI转HDMI盒子通过HDMI显示器显示，盒子较贵，我用的秋叶原的，价格1000+；

工程源码架构

工程源码架构包括vivado Block Design逻辑设计和vitis SDK软件设计；

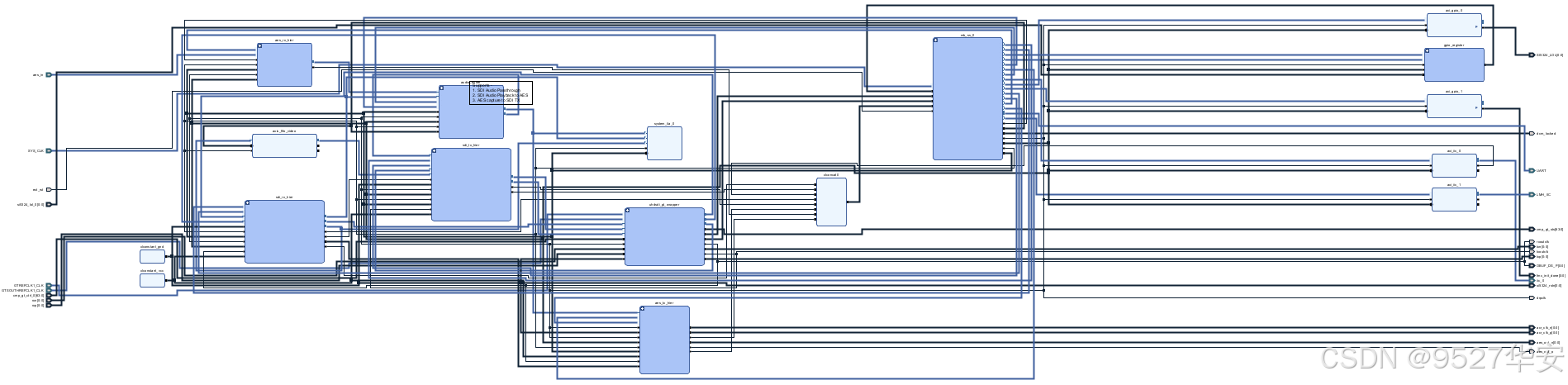

工程源码1的Block Design逻辑设计架构截图如下，工程源码2没有使用Block Design设计：

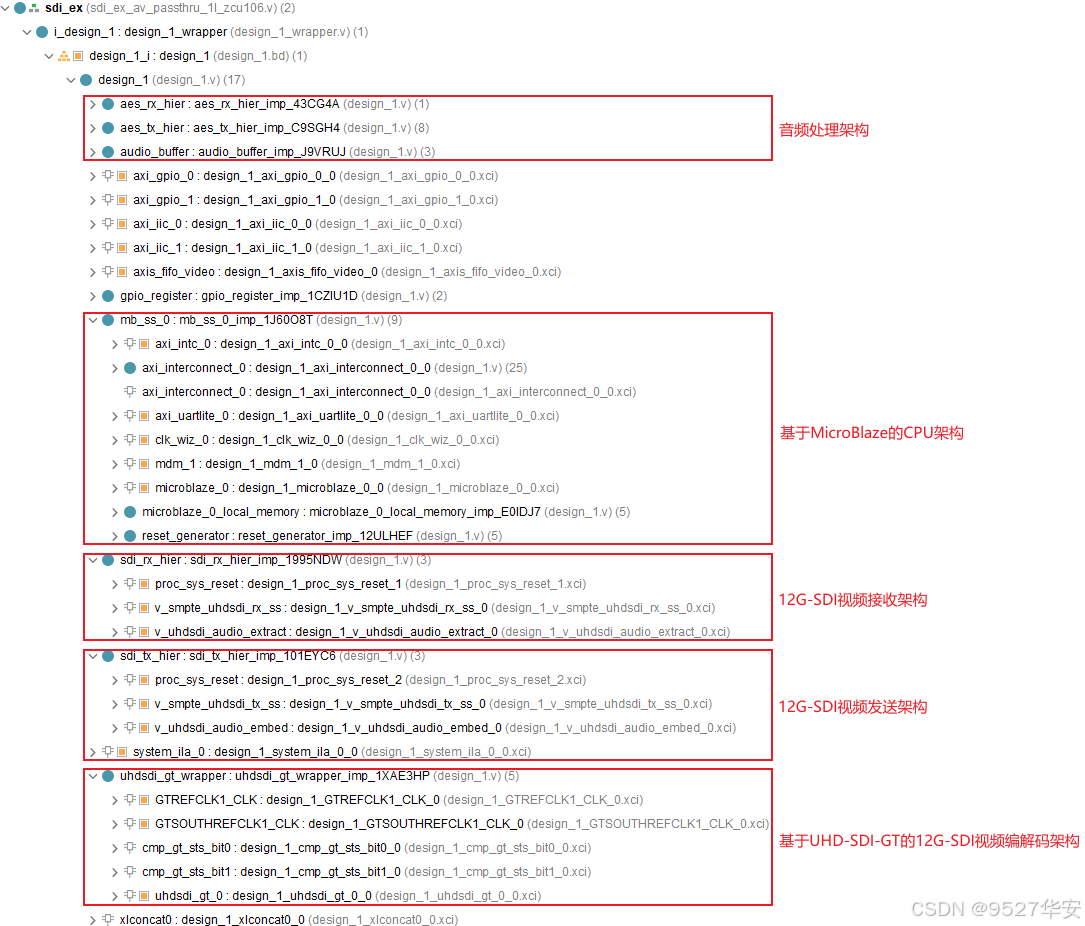

工程源码1综合后的源码架构如下：

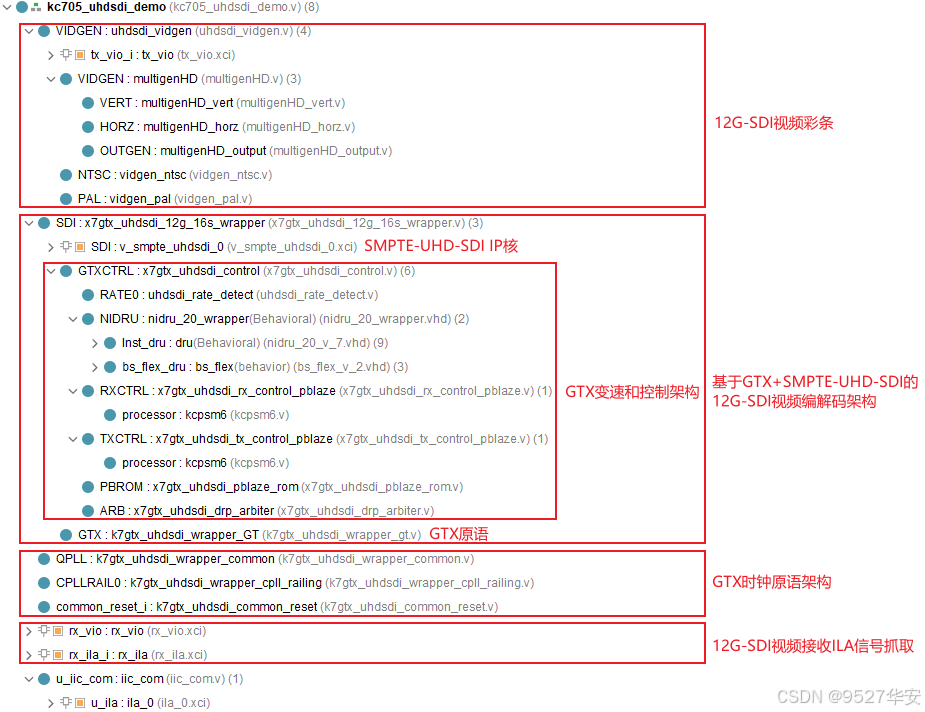

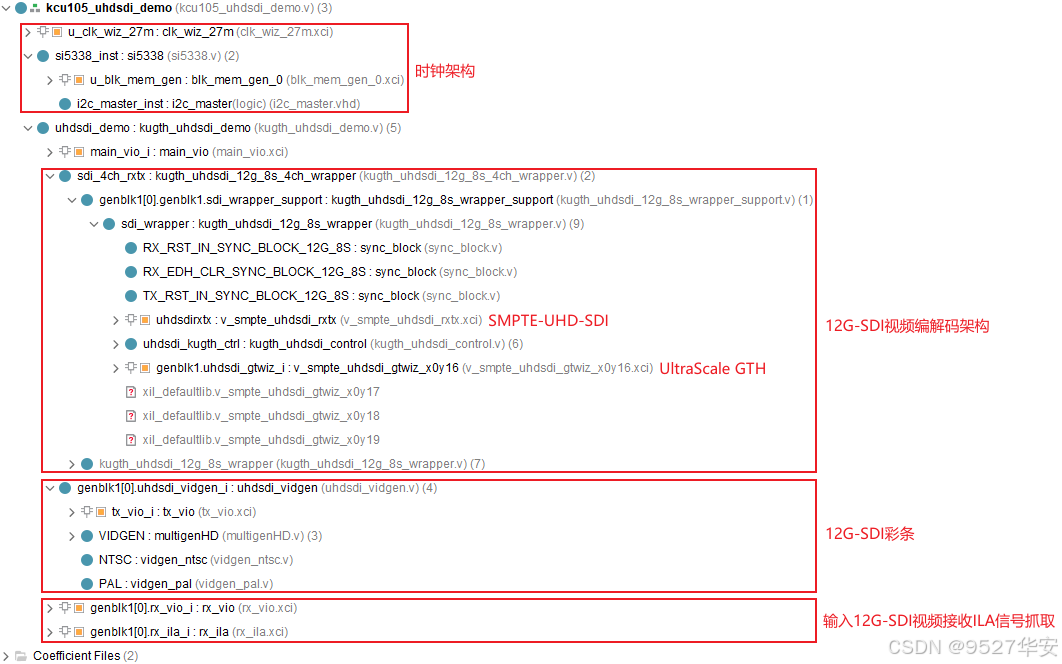

工程源码2综合后的源码架构如下：

工程源码1的Vitis SDK软件代码如下，工程源码2没有Vitis SDK软件代码：

4、Vivado工程1详解–>Zynq UltraScale ZU4EV版本

开发板FPGA型号：Xilinx–Zynq UltraScale+MPSoCs–xczu4ev-sfvc784-2-i；
开发环境：Vivado2020.2；
输入：12G-SDI彩条发生器，分辨率为4K@60帧；
输出：12G-SDI；
FPGA实现 12G-SDI 视频编解码；
工程源码架构请参考前面第3章节中的《工程源码架构》小节；
工程作用：此工程目的是让读者掌握FPGA实现 12G-SDI 视频编解码的设计能力，以便能够移植和设计自己的项目；

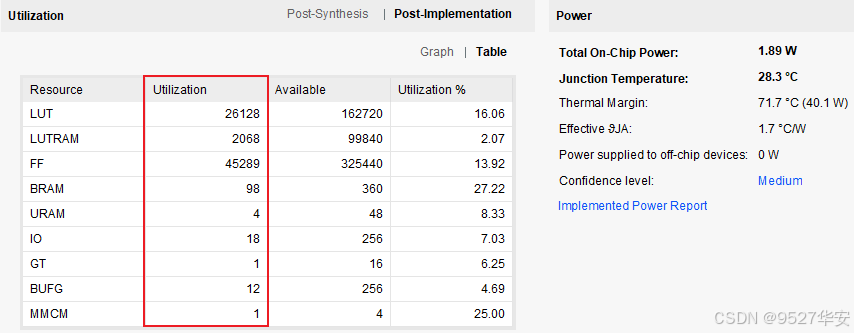

工程的资源消耗和功耗如下：

5、Vivado工程2详解–>Kintex7-325T版本

开发板FPGA型号：Xilinx–Kintex7-325T–xc7k325tffg676-3；
开发环境：Vivado2020.2；
输入：12G-SDI彩条发生器，分辨率为4K@60帧；
输出：12G-SDI；
FPGA实现 12G-SDI 视频编解码；
工程源码架构请参考前面第3章节中的《工程源码架构》小节；
工程作用：此工程目的是让读者掌握FPGA实现 12G-SDI 视频编解码的设计能力，以便能够移植和设计自己的项目；

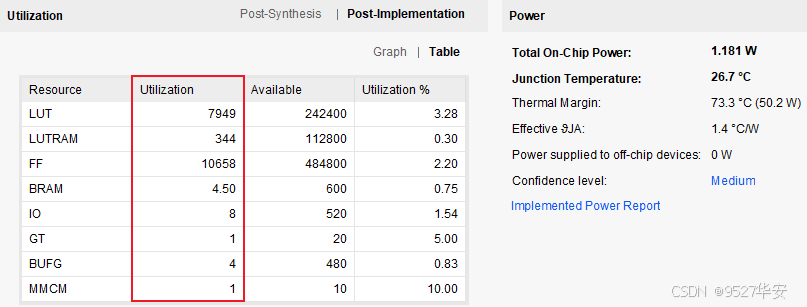

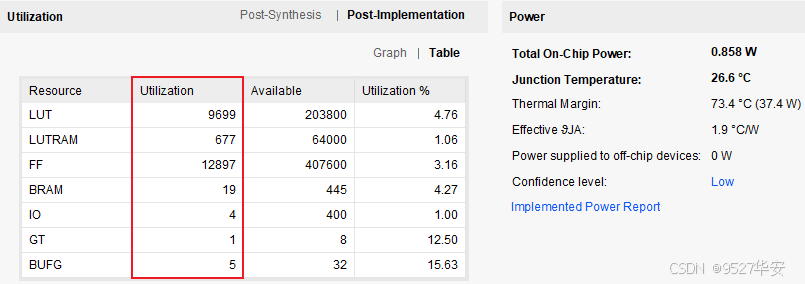

工程的资源消耗和功耗如下：

6、工程移植说明

vivado版本不一致处理

1：如果你的vivado版本与本工程vivado版本一致，则直接打开工程；
2：如果你的vivado版本低于本工程vivado版本，则需要打开工程后，点击文件–>另存为；但此方法并不保险，最保险的方法是将你的vivado版本升级到本工程vivado的版本或者更高版本；

3：如果你的vivado版本高于本工程vivado版本，解决如下：

打开工程后会发现IP都被锁住了，如下：

此时需要升级IP，操作如下：

FPGA型号不一致处理

如果你的FPGA型号与我的不一致，则需要更改FPGA型号，操作如下：



更改FPGA型号后还需要升级IP，升级IP的方法前面已经讲述了；

其他注意事项

1：由于每个板子的DDR不一定完全一样，所以MIG IP需要根据你自己的原理图进行配置，甚至可以直接删掉我这里原工程的MIG并重新添加IP，重新配置；
2：根据你自己的原理图修改引脚约束，在xdc文件中修改即可；
3：纯FPGA移植到Zynq需要在工程中添加zynq软核；

7、上板调试验证

准备工作

FPGA开发板，推荐使用本博的开发板；
12G-SDI视频源，推荐本博的信号发生器；
12G-SDI转HDMI盒子；
HDMI线；
4K显示器；

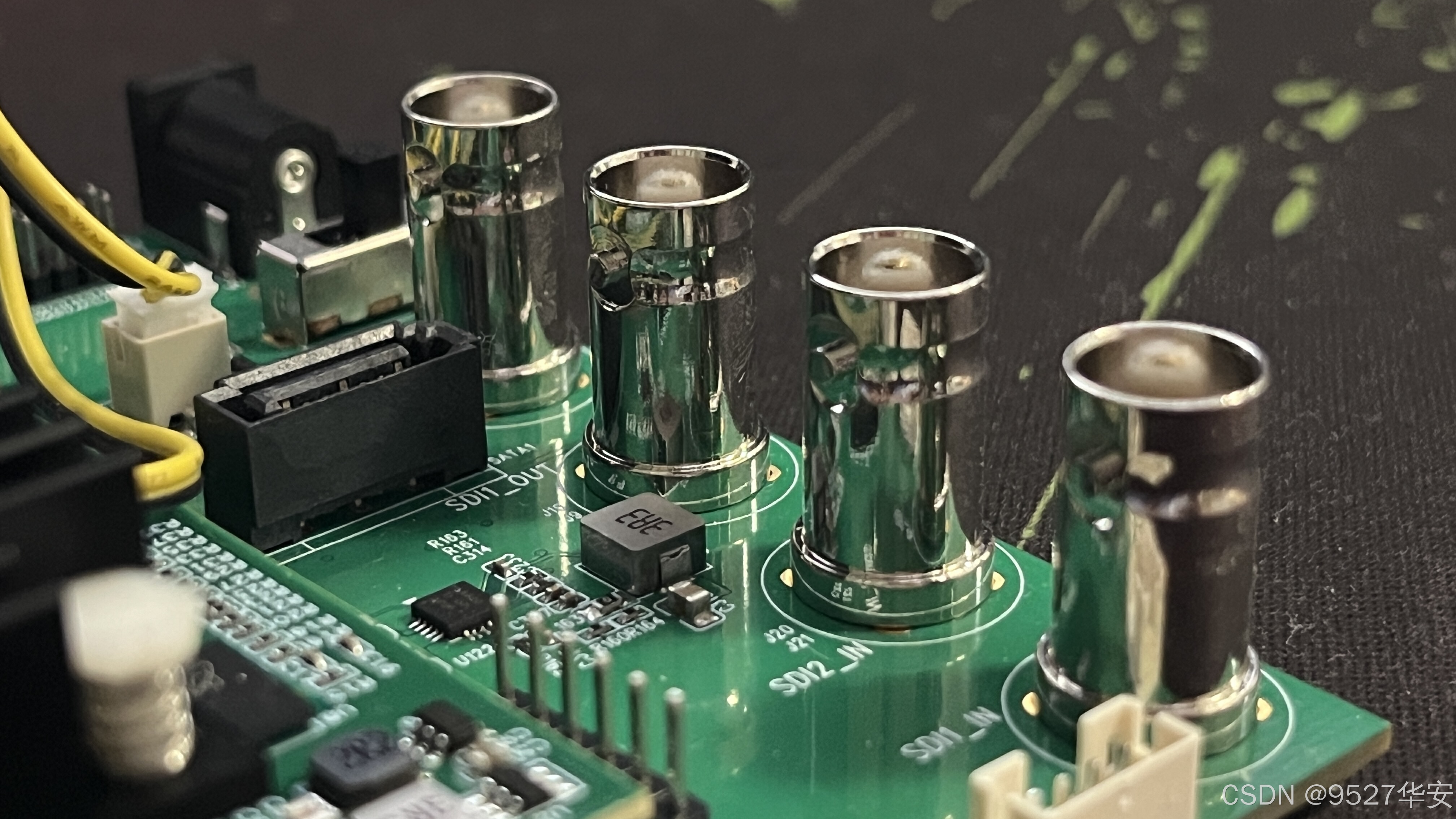

以工程源码1为例，板子连接如下：

视频输出演示

以工程源码1为例，视频输出演示如下：

FPGA编解码12G-SDI

8、福利：工程代码的获取

福利：工程代码的获取
代码太大，无法邮箱发送，以某度网盘链接方式发送，
资料获取方式：私，或者文章末尾的V名片。

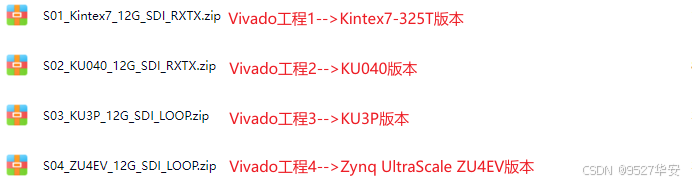

网盘资料如下：
