硬件设计--弱驱动电压驱动G6K-2P继电器

该电路利用NPN三极管的导通和截止特性来切换继电器状态。当基极为3.3V时,继电器连接2和3、6和7;基极为0V时,连接3和4、5和6。5V_S1实际为4.4V,适配4.4V驱动的欧姆龙继电器。此设计适用于单片机的开漏输出控制继电器。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

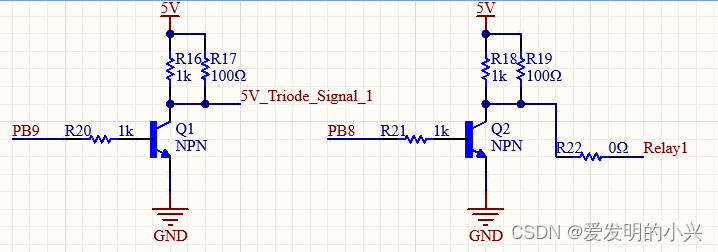

在这里插入图片描述

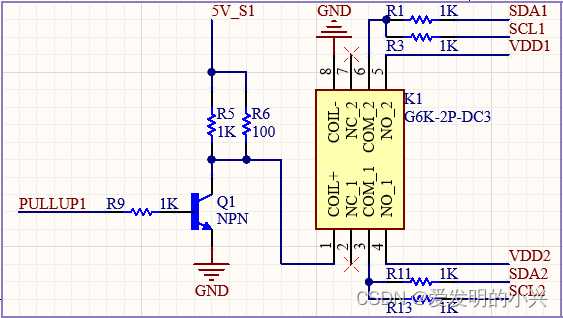

电路主要利用了三极管的特性,给NPN三极管的基极3.3V的时候,三极管导通。继电器的电源脚接入0V电压,从而使继电器开关打向左侧(如下图的2和3连、6和7连)。

给NPN三极管的基极0V的时候,三极管截断。继电器的电源脚接入5V,从而使继电器打向右侧(如下图的3和4连、5和6连)。
注意:
1、图中的5V_S1实际接入4.4V,可以用于驱动3V的欧姆龙继电器。
2、本电路可以用在单片机驱动继电器中。使用方法为:控制引脚上拉到3.3V,引脚功能配置为开漏输出。
在这里插入图片描述
在这里插入图片描述
