Foxglove 介绍以及入门使用教程

Foxglove 入门使用教程

引言

Foxglove 是一个强大的开源工具，旨在为机器人开发者和研究人员提供直观的可视化解决方案。它支持 ROS（Robot Operating System）以及多种其他数据格式，可以帮助用户轻松地调试、分析和展示机器人系统的运行状态。本文将带你快速入门 Foxglove，并教你如何使用它来可视化机器人数据。

---

什么是 Foxglove？

Foxglove 是由 Foxglove 工作室 开发的一套工具集，包括 Foxglove Studio 和 Foxglove WebSocket Server 等组件。以下是其主要特点：

• 跨平台支持：可以在 Windows、macOS 和 Linux 上运行。
• 多协议兼容：支持 ROS、ROS 2、CAN 数据以及其他自定义协议。
• 丰富的可视化功能：可以绘制点云、轨迹、激光雷达数据、IMU 数据等。
• 实时与离线模式：既可以实时监控机器人状态，也可以加载和回放记录的数据文件。




---

安装 Foxglove Studio

方法一：通过浏览器访问

Foxglove Studio 提供了一个基于 Web 的版本，无需安装即可使用。只需访问 https://studio.foxglove.dev/ 即可开始。

PS: 浏览器测试时，发现播放时存在延迟。不建议。

方法二：下载桌面客户端

如果你需要更强大的功能或离线使用，可以选择下载桌面客户端。

1. 访问 Foxglove 下载页面。
2. 根据你的操作系统选择合适的版本进行下载。
3. 安装完成后，启动应用程序。

---

连接到 ROS 或 ROS 2 系统

Foxglove 可以通过 WebSocket 与 ROS 或 ROS 2 系统通信。以下是连接步骤：

1. 安装 foxglove_ws 桥接工具

foxglove_ws 是一个 ROS 节点，用于将 ROS 数据转换为 Foxglove 支持的格式并通过 WebSocket 发送。

对于 ROS 1：

sudo apt-get install ros-<distro>-foxglove-msgs ros-<distro>-foxglove-bridge

对于 ROS 2：

sudo apt-get install ros-<ros2-distro>-foxglove-msgs ros-<ros2-distro>-foxglove-bridge

注意：将 <distro> 替换为你的 ROS 版本（如 noetic），将 <ros2-distro> 替换为你的 ROS 2 版本（如 humble）。

2. 启动桥接节点

在终端中运行以下命令以启动桥接工具：

对于 ROS 1：

rosrun foxglove_bridge foxglove_bridge _websocket_port:=8765

对于 ROS 2：

ros2 run foxglove_bridge foxglove_bridge --websocket-port 8765

这将在本地主机上启动一个 WebSocket 服务器，监听端口 8765。

3. 在 Foxglove Studio 中连接

打开 Foxglove Studio，点击左上角的“Connect”按钮，选择“WebSocket”，然后输入以下地址：

ws://localhost:8765

点击“Connect”后，你应该能够看到所有可用的 ROS 话题。

---

加载和播放 ROS Bag 文件

Foxglove Studio 还支持加载和播放 ROS Bag 文件，方便你离线分析数据。

1. 准备 ROS Bag 文件

确保你的 ROS Bag 文件已准备好，并且包含你需要分析的话题。

2. 导入 Bag 文件

在 Foxglove Studio 中，点击左上角的“Open File”按钮，选择你的 ROS Bag 文件。支持的文件格式包括 .bag 和 .mcap。

3. 配置可视化选项

导入文件后，你可以从左侧的“Topics”列表中选择感兴趣的话题，并将其拖放到右侧的可视化窗口中。例如：

• 将 /scan 数据拖放到“Laser Scan”视图中查看激光雷达数据。
• 将 /tf 数据拖放到“3D”视图中查看机器人姿态。
• 将 /point_cloud 数据拖放到“Point Cloud”视图中查看点云数据。

---

常用功能介绍

1. 3D 视图

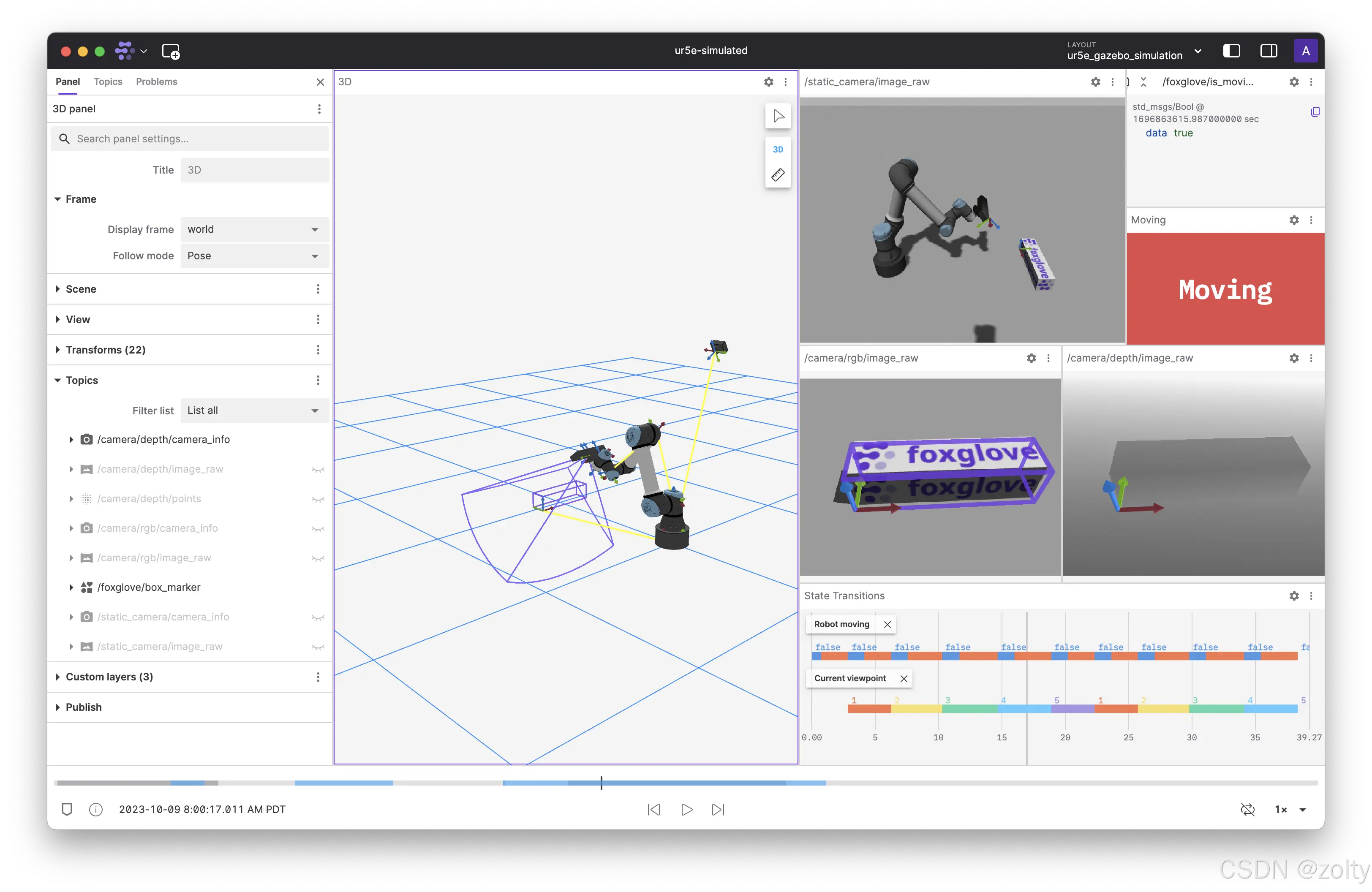

Foxglove 的 3D 视图允许你以三维方式查看机器人的运动轨迹、传感器数据和其他几何信息。你可以旋转、缩放和平移视图以获得更好的观察角度。

2. 时间轴控制

时间轴位于界面底部，允许你精确控制数据的播放速度、暂停和跳转到特定时间点。

3. 自定义面板

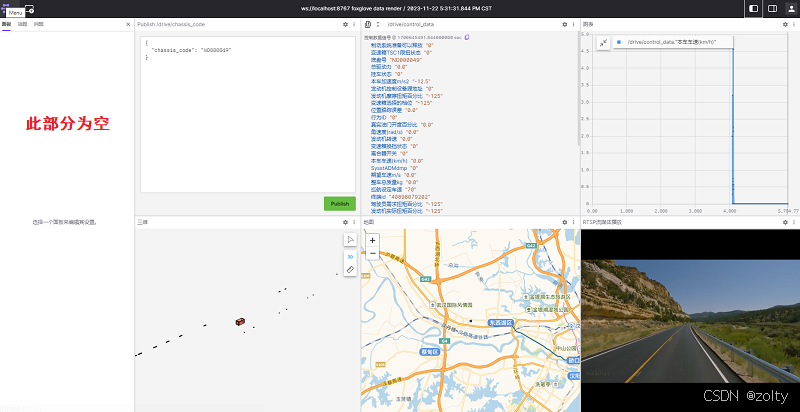

Foxglove 支持多种类型的面板，包括：

• Plot：绘制数值型数据的时间序列图。
• Table：以表格形式显示消息内容。
• Log：查看日志消息。
• Custom Panel：通过编写 JavaScript 实现自定义可视化。

---

示例：可视化激光雷达数据

假设你有一个 ROS 系统正在发布激光雷达数据（话题名为 /scan），以下是具体步骤：

1. 启动 ROS 系统并运行 foxglove_ws 桥接工具。
2. 打开 Foxglove Studio 并连接到 WebSocket 地址 ws://localhost:8765。
3. 在左侧的“Topics”列表中找到 /scan 话题。
4. 将 /scan 拖放到右侧的“Laser Scan”视图中。
5. 调整视图参数（如范围、颜色映射等），以便更好地观察数据。

---

总结

Foxglove 是一款功能强大且易于使用的工具，适用于机器人开发和数据分析。无论你是想实时监控机器人状态，还是离线分析历史数据，Foxglove 都能为你提供高效的解决方案。希望本文能帮助你快速上手 Foxglove，并开启你的机器人可视化之旅！

如果你有任何问题或建议，请随时访问 Foxglove 官方文档 或加入社区讨论！
