诊断DLL——1.Visual Studio安装与dll使用

---

Visual Studio安装

官方下载地址：https://visualstudio.microsoft.com/zh-hans/

本专栏使用Win10 x64操作系统安装Visual Studio 2022

---

一、DLL简介

无论是用CANoe还是周立功软件，亦或是Diva自动化测试，都需要加载27服务的安全算法，存在一种载体能够动态修改且被调用的库文件，否则对于无序的安全种子来说，没有太多的手段去解决算法；同时它能够被代码调用、被Vector相关软件/Python等调用。因此dll被选择使用作为安全算法的载体。

.dll文件是Dynamic Link Library（动态链接库）文件的缩写，它是一种共享库文件，包含了程序所需的代码和数据。与静态链接库不同，动态链接库可以在程序运行时动态加载，使得程序的内存占用更小，同时也方便了程序的更新和维护。

DLL文件中存放的是各类程序的函数(子过程)实现过程，当程序需要调用函数时需要先载入DLL，然后取得函数的地址，最后进行调用。

诊断中的seedkey使用dll极为广泛，熟练的掌握DLL编程可以更快速的完成诊断测试。

二、使用步骤

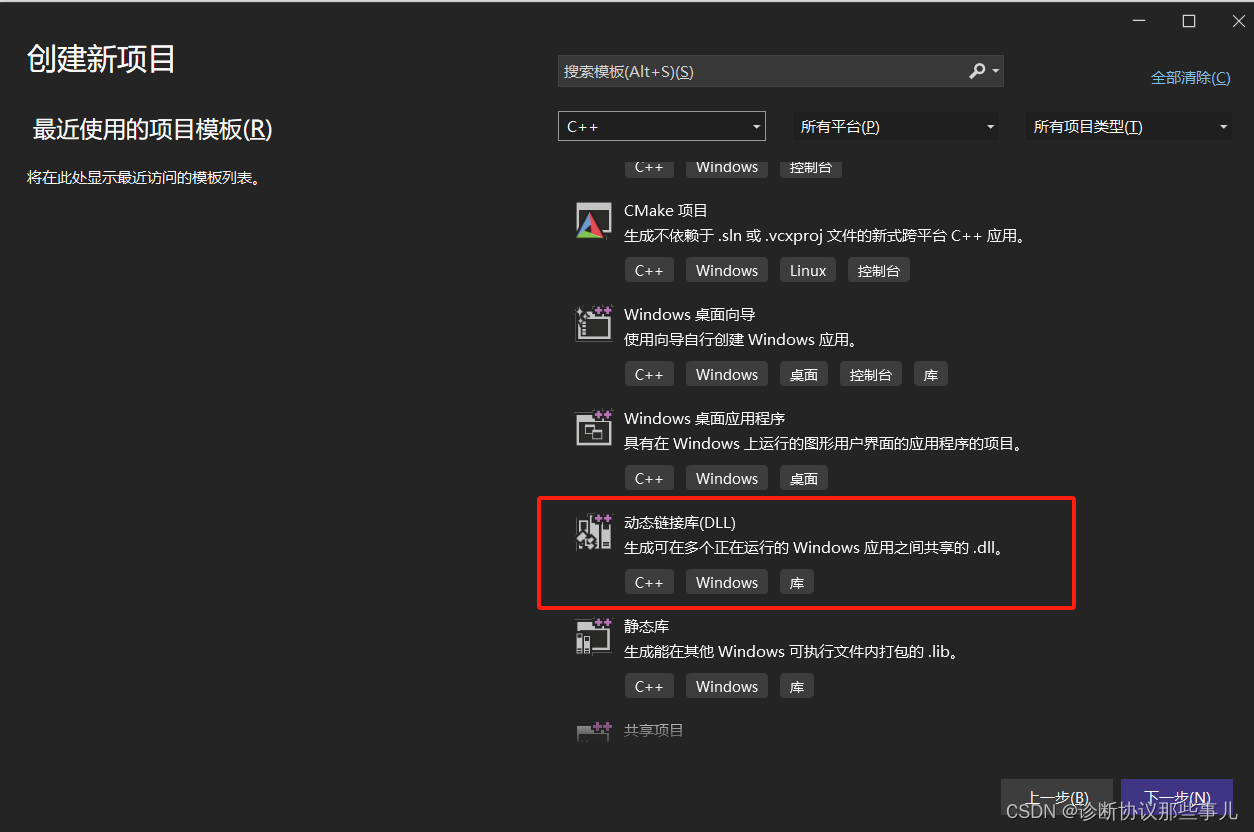

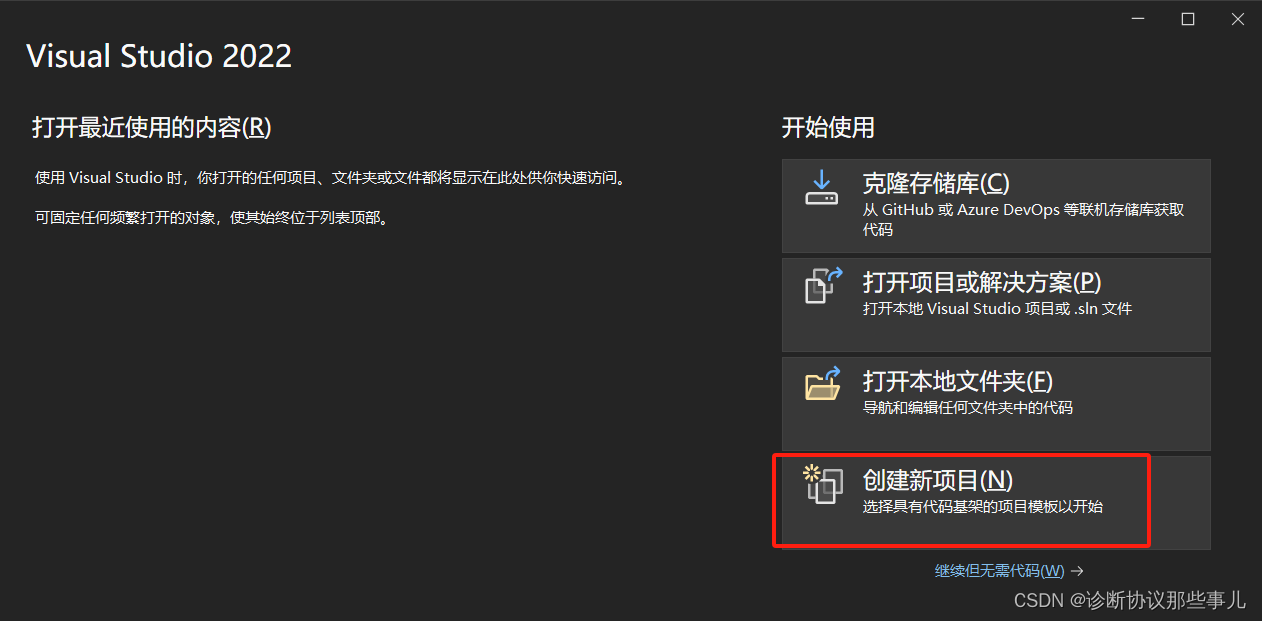

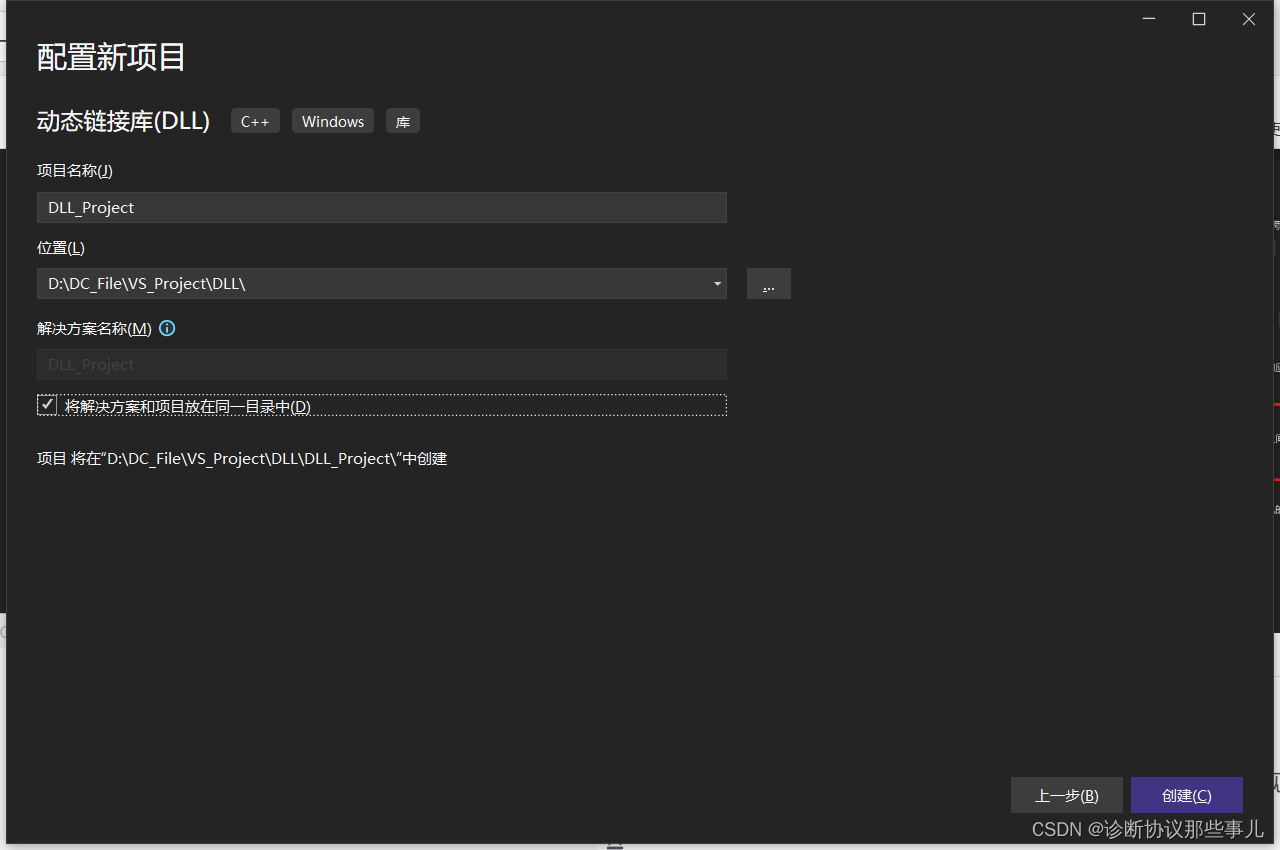

1.新建VS DLL工程

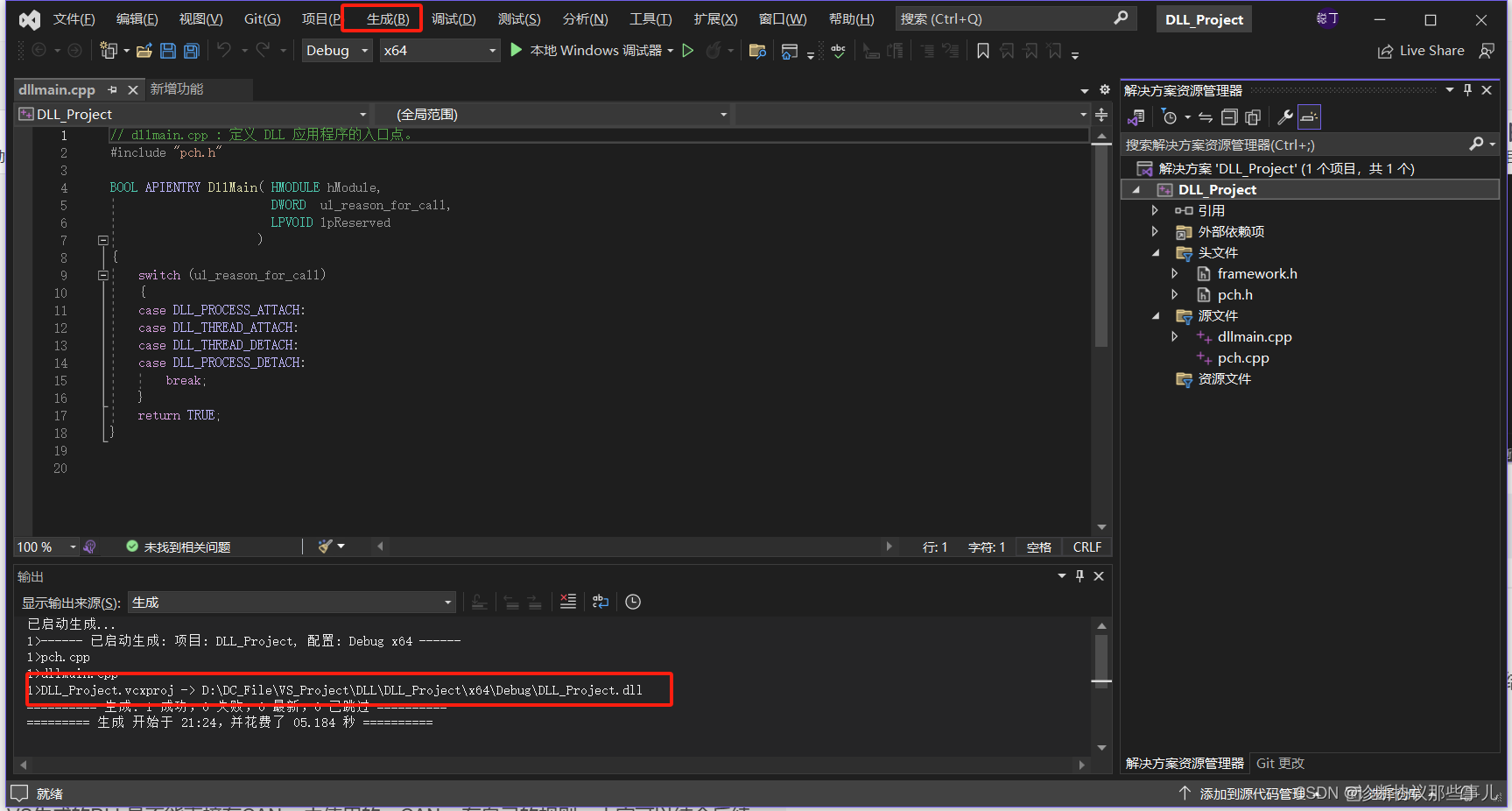

2.生成dll文件

生成（B）——生成解决方案

3.自定义函数

// dllmain.cpp : 定义 DLL 应用程序的入口点。
#include "pch.h"
#define MYDLL_EXPORTS
#include "function.h"

BOOL APIENTRY DllMain( HMODULE hModule,
                       DWORD  ul_reason_for_call,
                       LPVOID lpReserved
                     )
{
    switch (ul_reason_for_call)
    {
    case DLL_PROCESS_ATTACH:
    case DLL_THREAD_ATTACH:
    case DLL_THREAD_DETACH:
    case DLL_PROCESS_DETACH:
        break;
    }
    return TRUE;
}

MYDLL int my_function(int a, int b)
{
    return (a + b);
}

然后新建一个function.h文件，声明这个函数。

#ifndef FUNCTION_H
#define FUNCTION_H

#if _MSC_VER > 1000
#pragma once
#endif

// C++ 常规编译写法
#ifdef MYDLL_EXPORTS
#define MYDLL extern "C" __declspec(dllexport)
#else
#define MYDLL __declspec(dllimport)
#endif


//声明自定义函数
MYDLL int my_function(int a, int b);


#endif

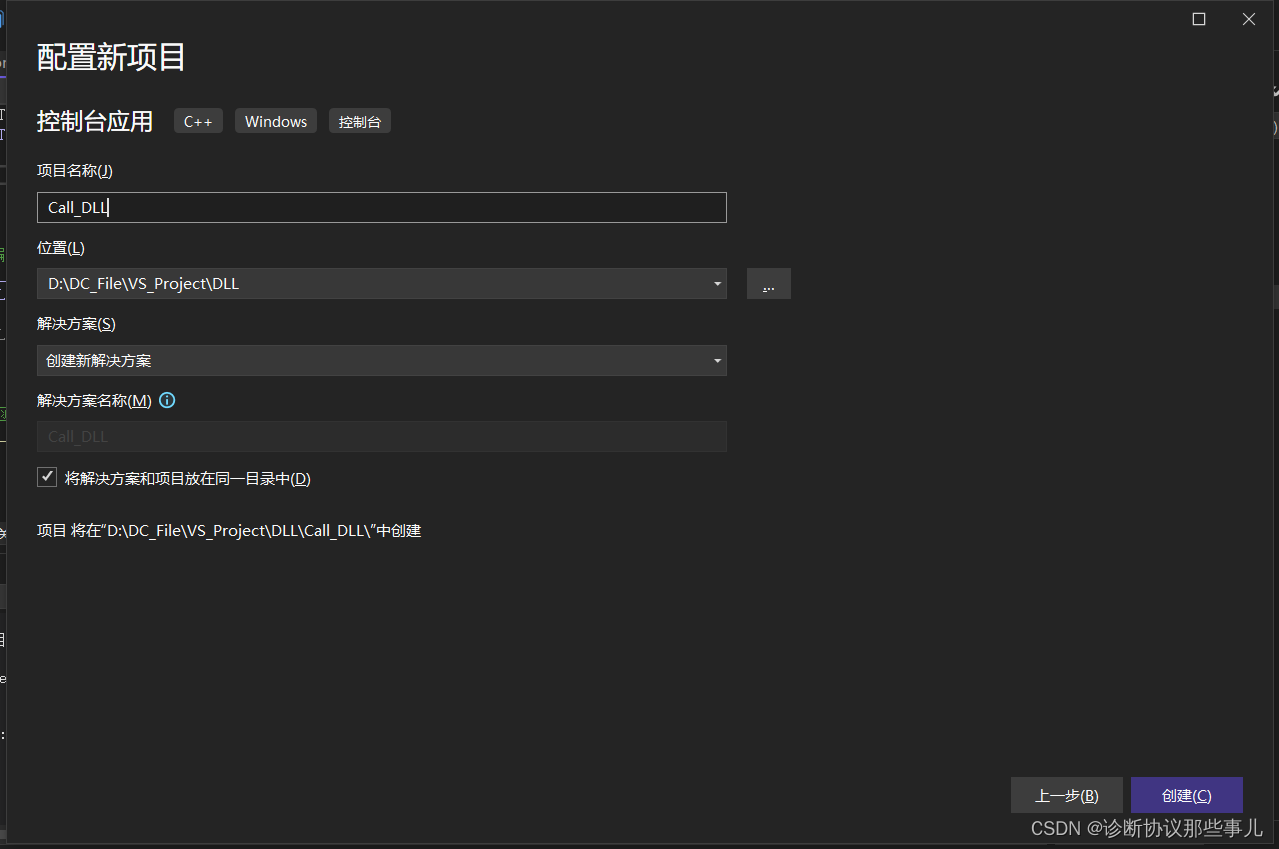

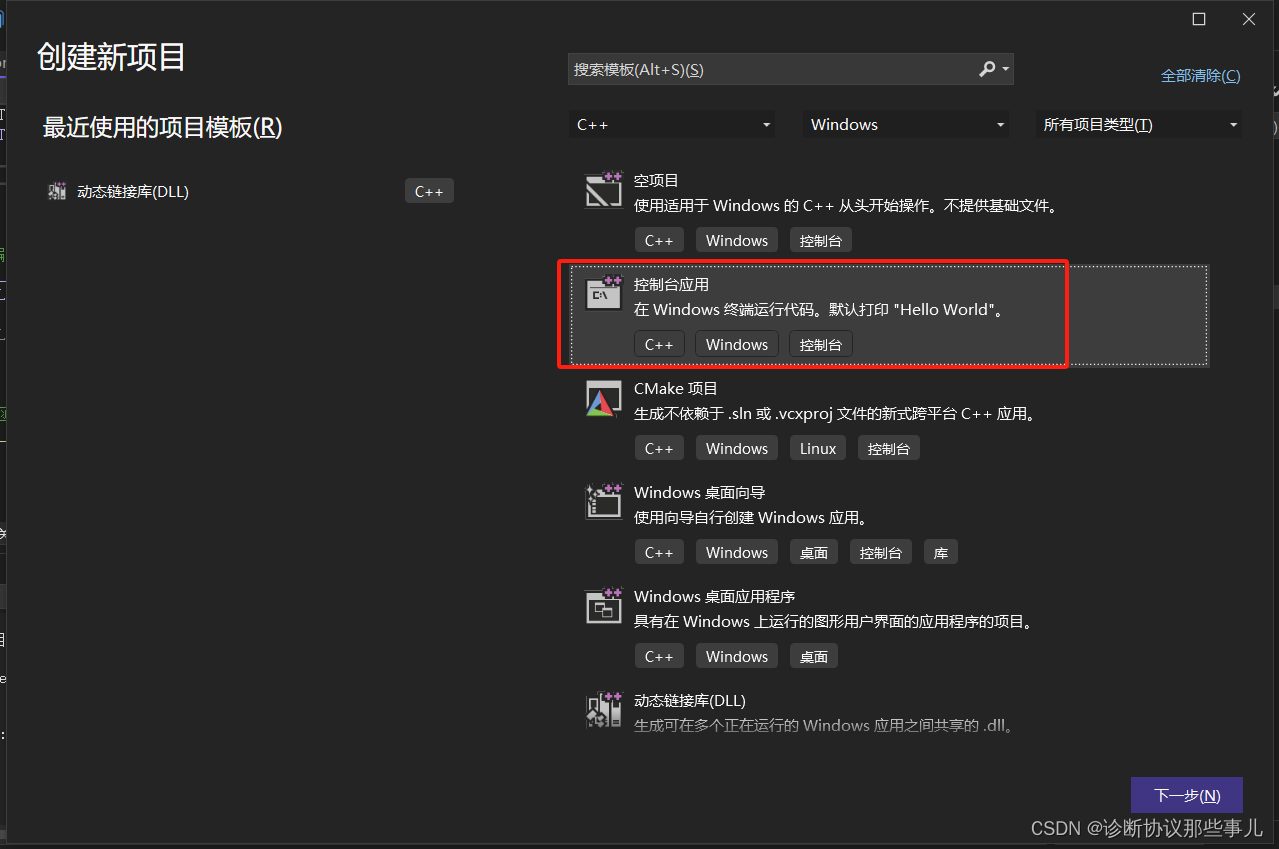

4.新建VS C++ console工程，动态引用DLL

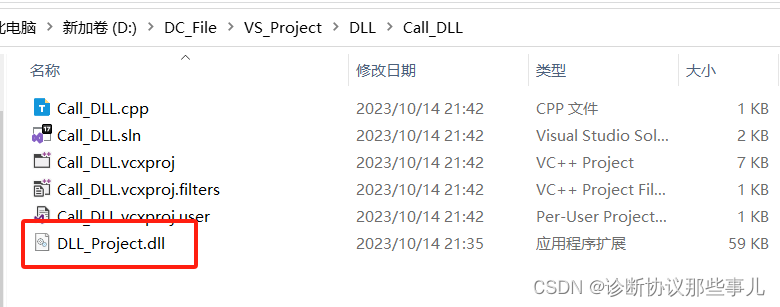

将第三步生成的DLL_Project.dll复制到此工程目录下

编写代码，调用dll

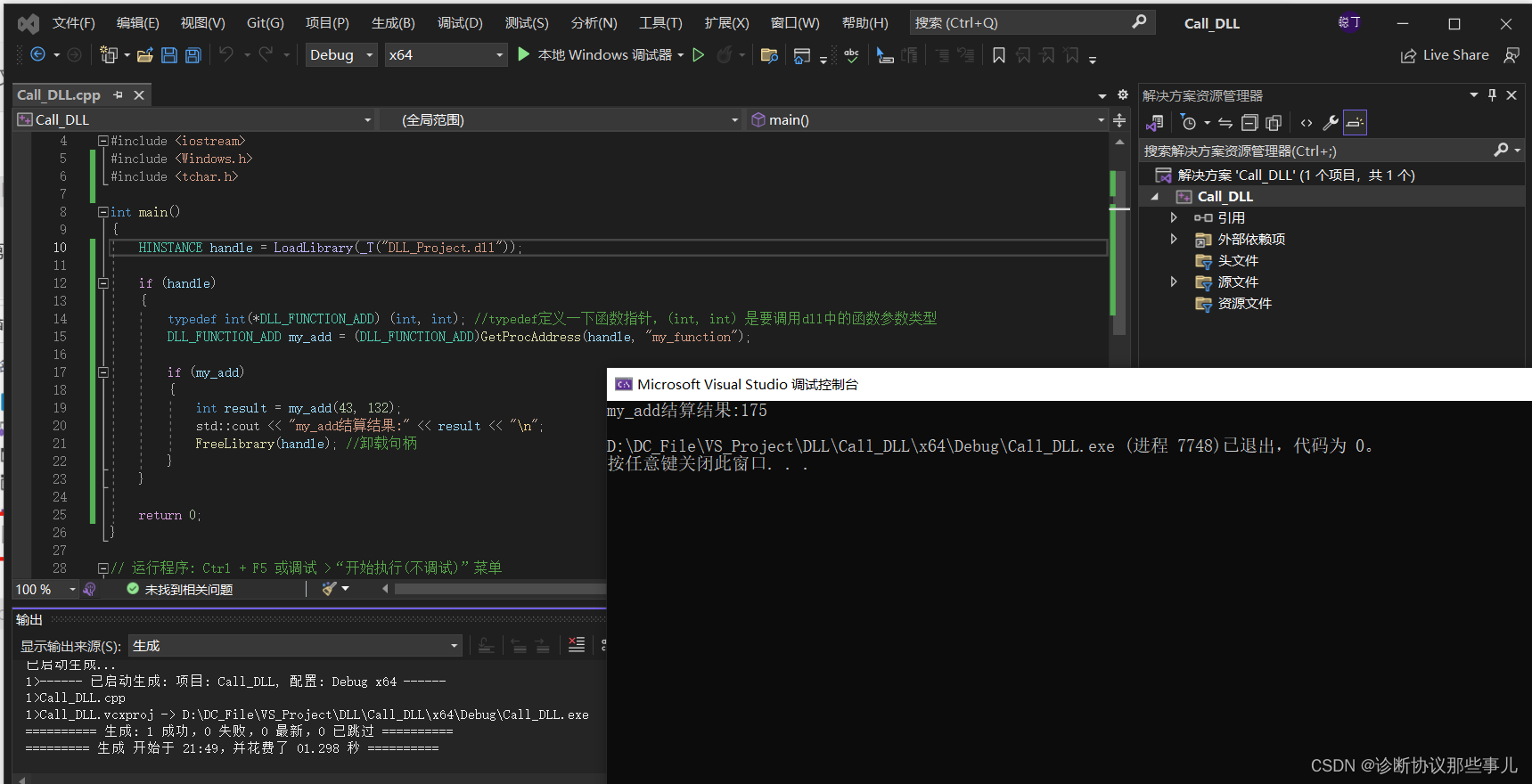

Ctrl + F5，查看输出结果

// Call_DLL.cpp : 此文件包含 "main" 函数。程序执行将在此处开始并结束。
//

#include <iostream>
#include <Windows.h>
#include <tchar.h>

int main()
{
    HINSTANCE handle = LoadLibrary(_T("DLL_Project.dll"));

	if (handle)
	{
		typedef int(*DLL_FUNCTION_ADD) (int, int); //typedef定义一下函数指针，(int, int) 是要调用dll中的函数参数类型
		DLL_FUNCTION_ADD my_add = (DLL_FUNCTION_ADD)GetProcAddress(handle, "my_function");

		if (my_add)
		{
			int result = my_add(43, 132);
			std::cout << "my_add结算结果:" << result << "\n";
			FreeLibrary(handle); //卸载句柄
		}
	}

	return 0;
}

// 运行程序: Ctrl + F5 或调试 >“开始执行(不调试)”菜单
// 调试程序: F5 或调试 >“开始调试”菜单

// 入门使用技巧:
//   1. 使用解决方案资源管理器窗口添加/管理文件
//   2. 使用团队资源管理器窗口连接到源代码管理
//   3. 使用输出窗口查看生成输出和其他消息
//   4. 使用错误列表窗口查看错误
//   5. 转到“项目”>“添加新项”以创建新的代码文件，或转到“项目”>“添加现有项”以将现有代码文件添加到项目
//   6. 将来，若要再次打开此项目，请转到“文件”>“打开”>“项目”并选择 .sln 文件

三、extern “C” __declspec(dllexport)

// C++ 常规编译写法
#ifdef MYDLL_EXPORTS
#define MYDLL extern "C" __declspec(dllexport)
#else
#define MYDLL __declspec(dllimport)
#endif

可以使用 __declspec(dllexport) 关键字从 DLL 中导出数据、函数、类或类成员函数。 __declspec(dllexport) 将导出指令添加到对象文件中，因此你不需要使用 .def 文件。在DLL代码本身就是__declspec(dllexport) ，在使用DLL的程序中就变成了__declspec(dllimport)，这两个标志分别用来指明当前的函数将被导出还是是被导入的。

如果调用模块和被调用模块都是C++（而且是同一种编程环境，如VC），那么就不需要extern “C”了，因为这个标志的作用就是用在函数和变量声明前，无论是调用模块，还是被调用模块，都将生成C的修饰符。调用模块需要C修饰符的函数，而被调用模块则生成C修饰符的函数，

所以这个标志在两者都是C++的时候使用并不受影响。但是如果C模块要调用C++ 模块，那么C++模块就需要使用extern “C”

---

总结

VS生成的DLL是不能直接在CANoe中使用的，CANoe有自己的规则，大家可以结合后续博客理解。
