RTC实时时钟——DS1302

---

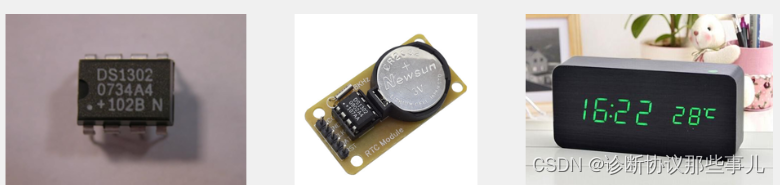

一、DS1302简介

RTC(Real Time Clock):实时时钟，是一种集成电路，通常称为时钟芯片。现在流行的串行时钟电路很多，如DS1302、 DS1307、PCF8485等。

DS1302是由美国DALLAS公司推出的具有涓细电流充电能力的低功耗实时时钟芯片。主要特点是采用串行数据传输，可为掉电保护电源提供可编程的充电功能，并且可以关闭充电功能。采用普通32.768kHz晶振。它可以对年、月、日、周、时、分、秒进行计时，且具有闰年补偿等多种功能。

引脚定义与推荐电路

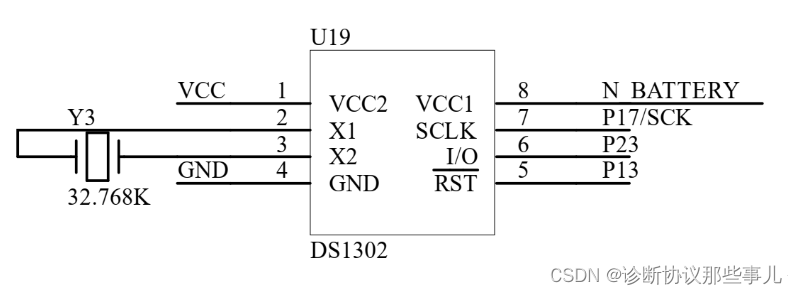

DS1302的引脚排列,其中Vcc2为主电源，VCC1为后备电源。在主电源关闭的情况下，也能保持时钟的连续运行。DS1302由Vcc1或Vcc2两者中的较大者供电。当Vcc2大于Vcc1+0.2V时，Vcc2给DS1302供电。当Vcc2小于Vcc1时，DS1302由Vcc1供电。X1和X2是振荡源，外接32.768kHz晶振。$\overline{RST}$是复位/片选线，通过把$\overline{RST}$输入驱动置高电平来启动所有的数据传送。

引脚名	作用
VCC2	主电源
VCC1	备用电池
GND	电源地
X1、X2	32.768KHz晶振
$\overline{RST}$	芯片使能
IO	数据输入/输出
SCLK	串行时钟

二、芯片手册

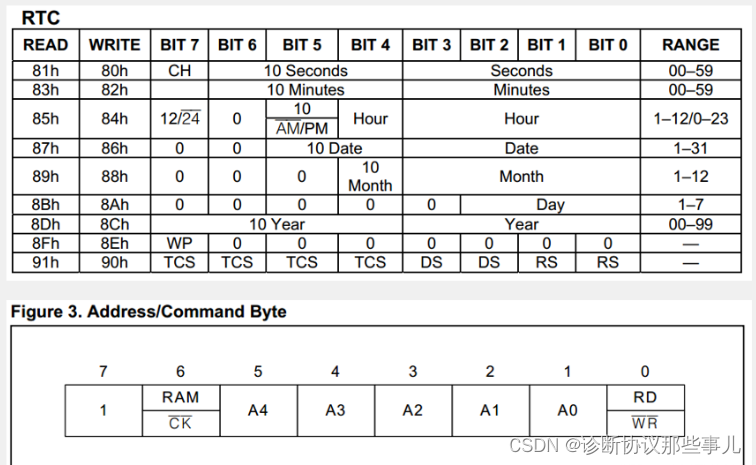

1.操作寄存器的定义

1、秒寄存器(80H和81H)的位7 (CH)为时钟暂停标志。
CH为0时，时钟振荡停止;
CH为1时，时钟开始运行。
2、控制寄存器(8EH 和8FH)的位7 (WP)为写保护位。
WP为0时，可对任何的时钟或RAM寄存器进行写操作;
WP为1时，禁止对任一寄存器进行写操作。

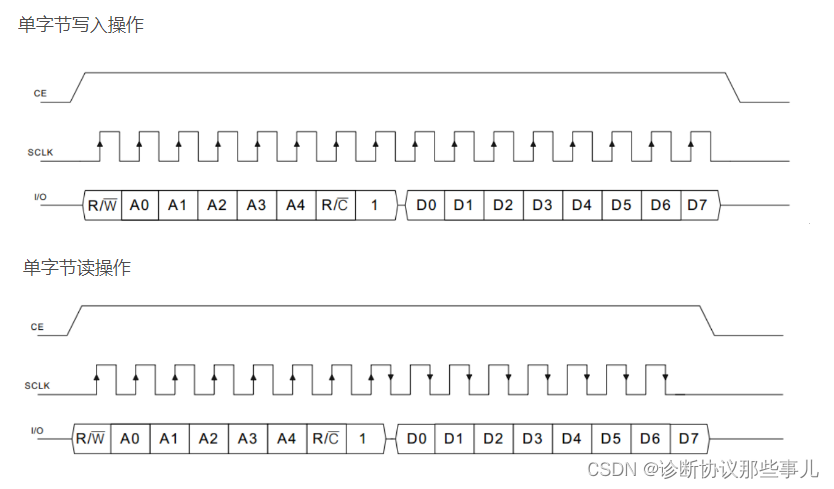

2.时序定义

dc1302.c

#include <STC15F2K60S2.H>
#include <intrins.h>

sbit SCK=P1^7;
sbit SDA=P2^3;
sbit RST = P1^3;   // DS1302复位

void Write_Ds1302(unsigned  char temp)
{
	unsigned char i;
	for (i=0;i<8;i++)
	{
		SCK=0;
		SDA=temp&0x01;
		temp>>=1;
		SCK=1;
	}
}

void Write_Ds1302_Byte( unsigned char address,unsigned char dat )
{
 	RST=0;	_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();
 	SCK=0;	_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();
 	RST=1; 	_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();
 	Write_Ds1302(address);
 	Write_Ds1302(dat);
 	RST=0;
}

unsigned char Read_Ds1302_Byte ( unsigned char address )
{
 	unsigned char i,temp=0x00;
 	RST=0;	_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();
 	SCK=0;	_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();
 	RST=1;	_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();
 	Write_Ds1302(address);
 	for (i=0;i<8;i++)
 	{
		SCK=0;
		temp>>=1;
 		if(SDA)
 		temp|=0x80;
 		SCK=1;
	}
 	RST=0;	_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();
 	SCK=0;	_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();
	SCK=1;	_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();
	SDA=0;	_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();
	SDA=1;	_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();
	return (temp);
}

ds1302.h

#ifndef __DS1302_H
#define __DS1302_H

void Write_Ds1302(unsigned char temp);
void Write_Ds1302_Byte( unsigned char address,unsigned char dat );
unsigned char Read_Ds1302_Byte( unsigned char address );
#endif

---

三、蓝桥杯实践

*将ds1302.c文件中改写成_nop_();nop();nop();nop();nop();nop();nop();nop();

void Init_Ds1302(uchar hour,uchar min,uchar sec)
{
	Write_Ds1302_Byte(0x8e,0x00);  //关写保护，不然无法写数据
	Write_Ds1302_Byte(0x80,(sec/10)*16+sec%10);
	Write_Ds1302_Byte(0x82,(min/10)*16+min%10);
	Write_Ds1302_Byte(0x84,(hour/10)*16+hour%10);
	Write_Ds1302_Byte(0x8e,0x80);  //开启写保护
}

void Get_Ds1302()
{
	miao = Read_Ds1302_Byte(0x81);
	fen = Read_Ds1302_Byte(0x83);
	shi = Read_Ds1302_Byte(0x85);
	shi = (shi>>4)*10+(shi&0x0f);
	fen = (fen>>4)*10+(fen&0x0f);
	miao = (miao>>4)*10+(miao&0x0f);
}


调用说明：设置初始时间为8：30：00->Init_Ds1302(08,30,00);
