三相五柱变压器饱和Simulink仿真

此示例说明了三相五柱变压器的饱和情况，并将专用电力系统模型与基于 Simscape 的物理模型进行了比较。

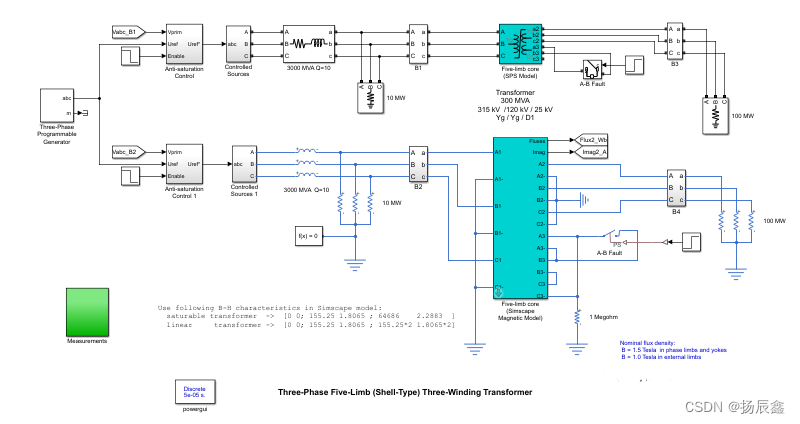

顶部电路使用 SimPowerSytems 模块来实现连接到 315 kV 电网的 300 MVA、315 kV/120 kV/25 kV、Yg/Yg/D 变压器。在不平衡电压条件下，与三柱变压器相反，五柱变压器的零序磁通停留在钢芯内部并通过两个外部柱返回。自然零序电感（没有Delta）非常高（L0 > 100 pu）。因此，除了由于铁芯不对称导致的小电流不平衡之外，五柱壳式变压器的行为与由三个单相单元构建的三相变压器非常相似。
