【AD】原理图如何去除线段连接处的节点

最新推荐文章于 2024-07-14 19:30:26 发布
最新推荐文章于 2024-07-14 19:30:26 发布
阅读量2.3w 收藏 16
点赞数 9
分类专栏： AD学习
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_42108414/article/details/105727147
版权

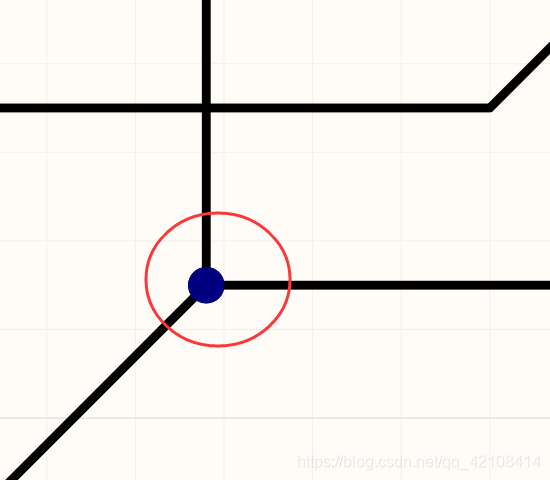

我们在画AD原理图时都会遇到一个现象，那就是在画线段与线段之间出现节点圆圈

导出来特别不美观。如何去除呢？

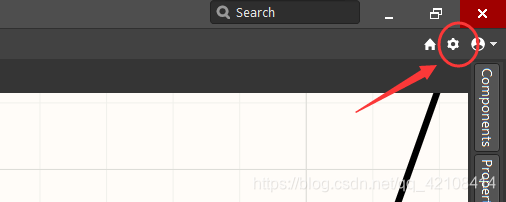

1、点击右上角的设置按钮

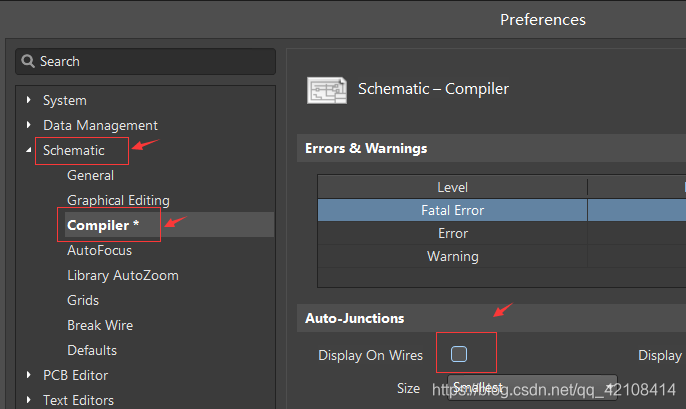

2、Schematic->Compiler->Auto-Junction(节点)

将Display On Wires 后面的勾选去掉，就OK啦

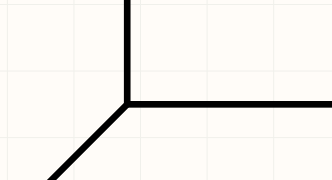

大功告成！！！
