Altium designer class类线宽规则不生效对应的3种解决方法

qq_42157472

于 2024-11-13 09:28:53 发布

阅读量1.3k

点赞数 7

文章标签： stm32 单片机

本文链接：https://blog.csdn.net/qq_42157472/article/details/142926885

版权

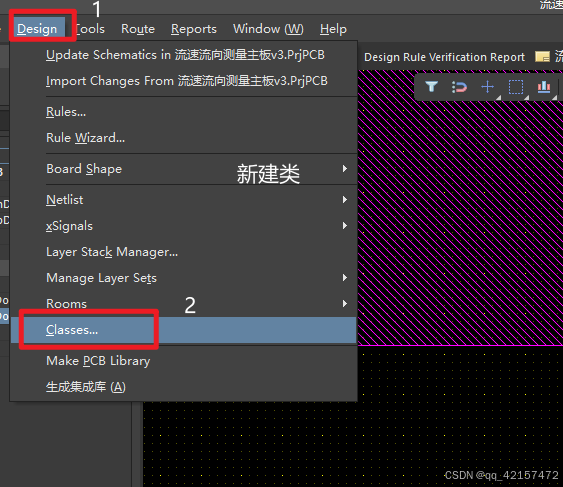

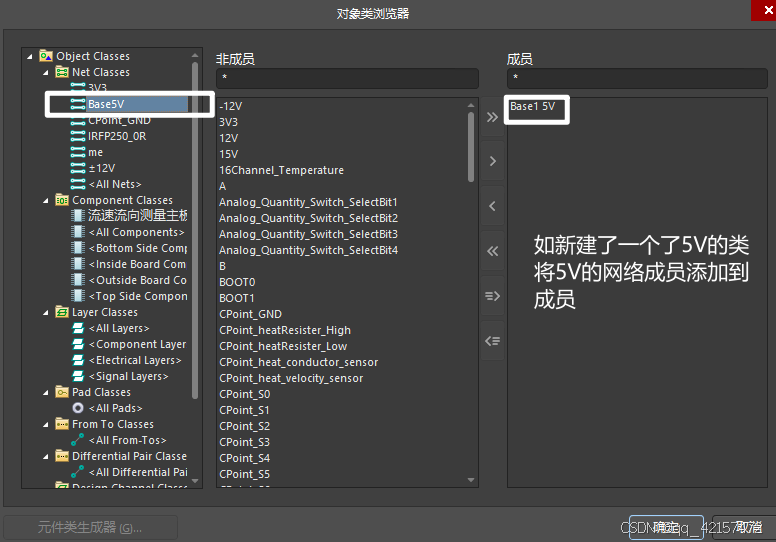

1.先设置规则类

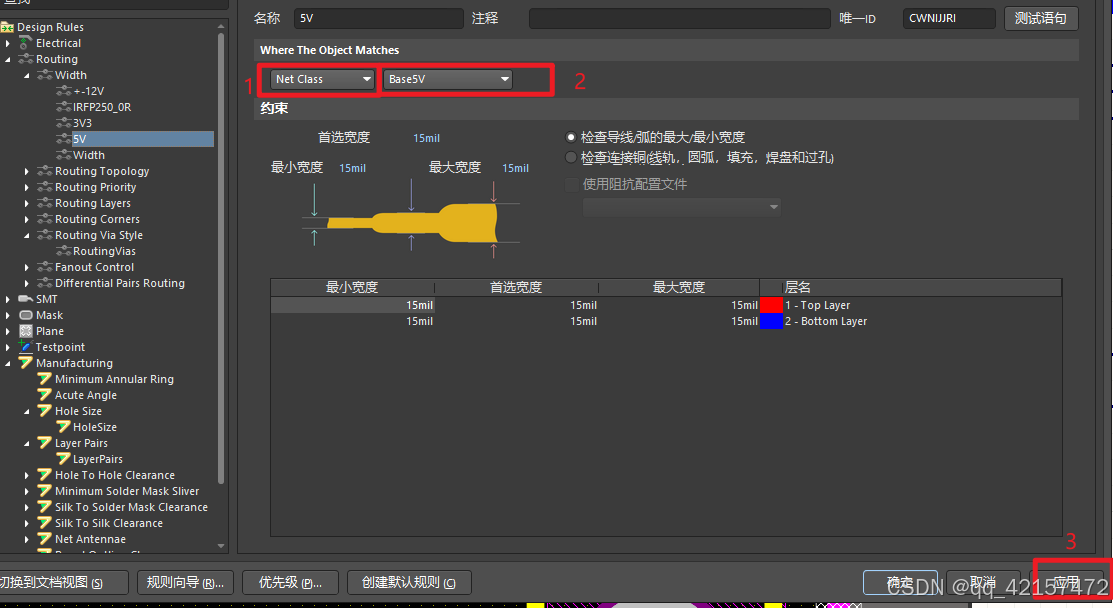

2.为设置好的规则类添加线宽约束

以上未设置过程，若发现布线时线宽没有按照规则走线可以从一下三个方面考虑：

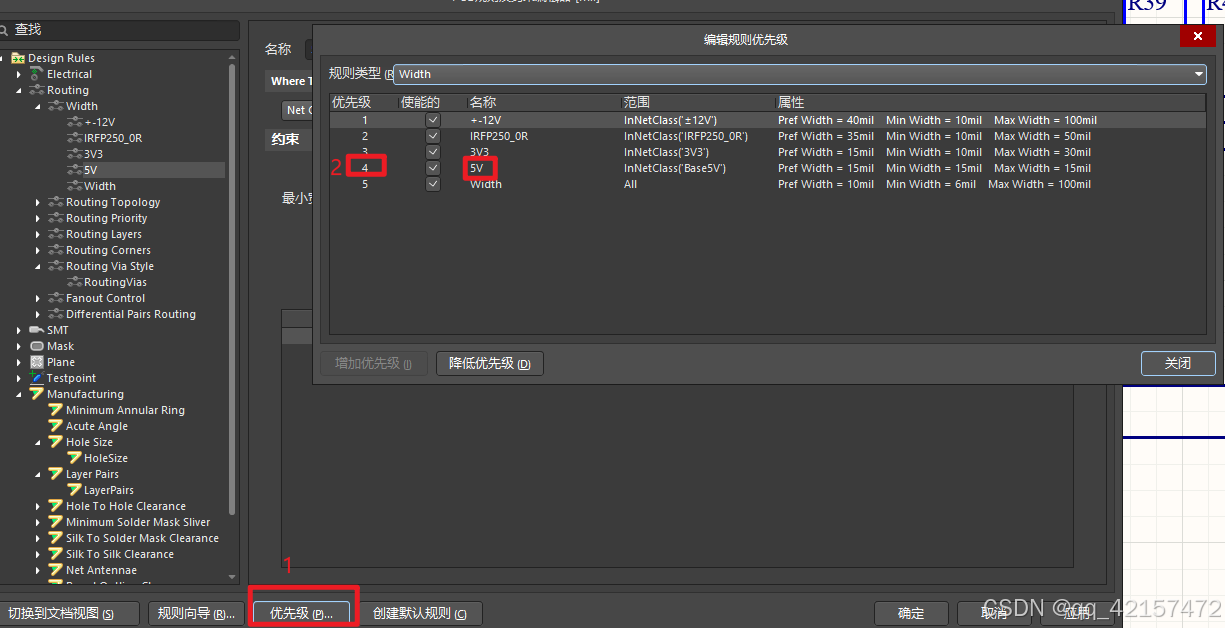

1.优先级设置问题(注意优先级的覆盖问题)

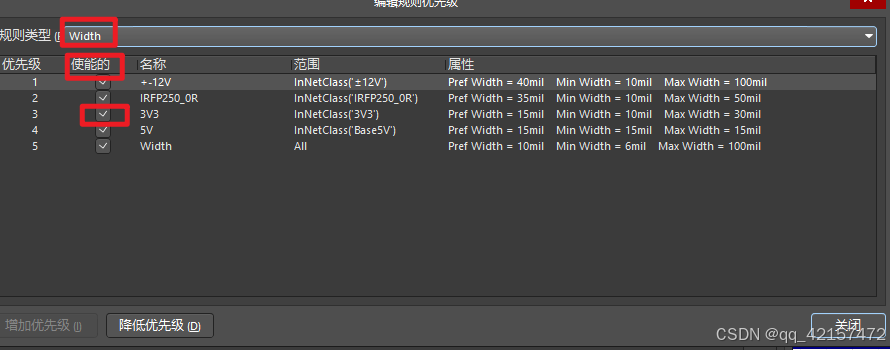

2.线宽规则是否使能

3.要在设置--PCB Editor--interactive--Routing下的线宽模式设置为RulePreferred
