第12节 数码管的显示原理和应用背景介绍

        本节主要对数码管的显示原理和应用背景进行介绍，虽然目前的LCD和OLED的屏幕在市场上替代了一些数码管显示的场景，但是数码管的应用依旧比较广泛。数码管的显示具备成本低，能够适应较恶劣的工业环境，还有好多场景是LCD液晶屏和OLED屏幕代替不了的。对于数码管的控制原理来说也是值得学习的，所以还是把数码管的应用实例加入到本专题里面进行详细的介绍。

一、数码管显示原理介绍

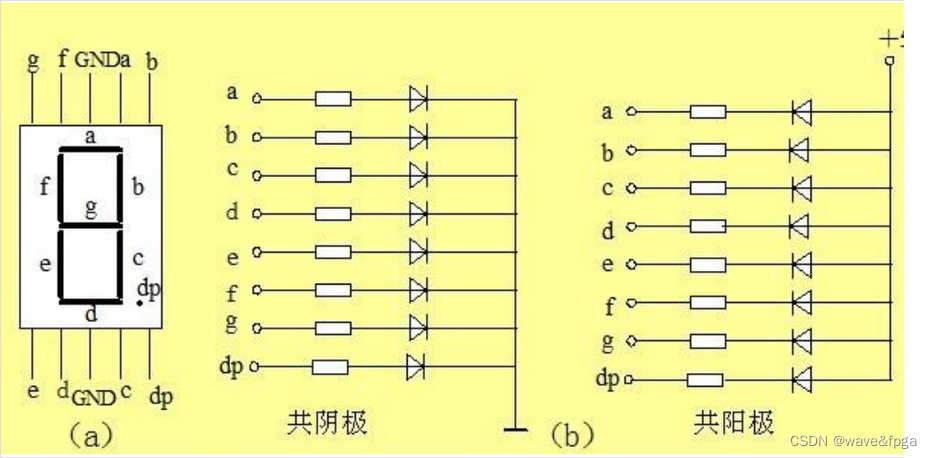

        数码管的显示原理是多个发光的二极管共阴极或者共阳极组成的成“8”字形的显示器件。数码管通过不同的组合可用来显示数字0~9、字符A ~ F、H、L、P、R、U、Y、符号“-”及小数点“。”。数码管的工作原理是通过控制外部的I/O端口进行驱动数码管的各个段码，点亮不同的段码从而形成字符显示出我们要的数字。数码管实际上是由七个发光管组成8字形构成的，加上小数点就是8个。这些段分别由字母a,b,c,d,e,f,g,dp来表示。

        当数码管特定的段加上电压后，这些特定的段就会发亮，以形成我们眼睛看到的字样了。如：显示一个“2”字，那么应当是a亮b亮g亮e亮d亮f不亮c不亮dp不亮。发光二极管的阳极连接到一起连接到电源正极的称为共阳数码管，发光二极管的阴极连接到一起连接到电源负极的称为共阴数码管。常用LED数码管显示的数字和字符是0、1、2、3、4、5、6、7、8、9、A、B、C、D、E、F。

        共阳极数码管的8个发光二极管的阳极（二极管正端）连接在一起。通常，公共阳极接高电平（一般接电源），其它管脚接段驱动电路输出端。当某段驱动电路的输出端为低电平时，则该端所连接的字段导通并点亮。根据发光字段的不同组合可显示出各种数字或字符。此时，要求段驱动电路能吸收额定的段导通电流，还需根据外接电源及额定段导通电流来确定相应的限流电阻。

        共阴极数码管的8个发光二极管的阴极（二极管负端）连接在一起。通常，公共阴极接低电平（一般接地），其它管脚接段驱动电路输出端。当某段驱动电路的输出端为高电平时，则该端所连接的字段导通并点亮，根据发光字段的不同组合可显示出各种数字或字符。此时，要求段驱动电路能提供额定的段导通电流，还需根据外接电源及额定段导通电流来确定相应的限流电阻。

数码管的主要特点如下：

(1)能在低电压、小电流条件下驱动发光，能与CMOS、ITL电路兼容。

(2)发光响应时间极短(<0．1μs)，高频特性好，单色性好，亮度高。

(3)体积小，重量轻，抗冲击性能好。

(4)寿命长，使用寿命在10万小时以上，甚至可达100万小时。成本低。

        在本实验中使用的是多位一体形式的数码管，一个数码管器件有四个位选，每个位选可以显示一个数字或者字符，该数码管应用实例的数码管采用共阳极数码管。该应用实例的原理图如下图所示：

由于我们在数码管的应用实例中涉及到了数码管的动态显示控制，这里为动态显示和静态显示做如下说明：

1）动态显示：动态显示轮流显示各个字符。利用人眼视觉暂留的特点，循环顺序变更位码，同时数据线上发送相应的显示内容。

2）静态显示：静态显示用同时显示各个字符。位码始终有效，显示内容完全跟数据线上的值一致。

二、数码管应用背景介绍

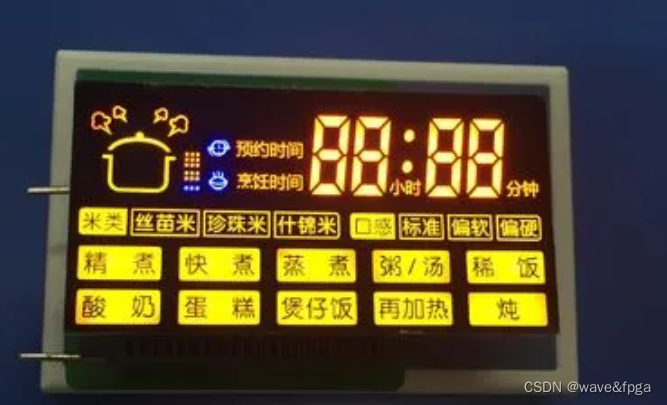

电子计时器，数码管可以用于制作各种电子计时器，比如赛跑计时器、倒计时器和计时闹钟等。它们可以精确地显示时间，并且操作简单，广泛应用于体育比赛、厨房计时等场合。

仪表仪器，数码管可以用于各种仪表仪器的显示部分，如电子测量仪器、温度计、电压表、电子秤等。它们可以准确地显示测量结果，并且具有较高的可视性和稳定性。

电子钟表，数码管可以用于制作各种电子钟表，如电子表、挂钟和闹钟等。它们可以精确地显示时间，并且具有较长的使用寿命和较低的能耗。

数码显示屏，数码管可以用于制作各种数码显示屏，如车载导航仪、电视机和电子广告牌等。它们可以显示各种信息，如地图、视频和广告等，并且具有较高的分辨率和色彩鲜艳度。

数字仪表盘，数码管可以用于汽车、飞机和船舶等交通工具的仪表盘部分。它们可以显示车速、转速、油量和温度等信息，并且具有较高的可视性和抗干扰能力。

三、总结

        本节主要是对数码管的显示原理和应用背景进行介绍，主要是想让大家了解数码管的应用场景和控制原理。下一节主要对数码管的应用实例，74HC595的控制原理说明、应用实例控制代码说明和上板验证进行说明。
