1如何用P6做双代号网络图

卷首语

在编制时标网络计划前，应先按已确定的时间单位绘制出时标计划表，随后可按照直接法或间接法绘制。

双代号时标网络图

双代号时标网络图，简称时标网络图，是在双代号网络图的基础上增加了时间标尺的网络图。它以实箭线表示活动，以虚箭线表示虚活动，以波形线表示活动的自由浮时（不影响紧后活动前提下，某项活动的富余时间），其特点有：

1. 时标网络图兼具网络计划与横道计划的优点，它能清楚地表明进度，使用方便。
2. 时标网络图能直接显示出各项活动的开始与完成时间、活动的自由浮时及关键路径。
3. 在时标网络图中可以直观的统计每一个单位时间对资源的需求量，以便进行资源优化和调整。

双代号时标网络图编制注意事项

1. 必须以水平时间坐标为尺度表示活动时间，时标的时间单位应根据需要在编制网络计划之前确定。
2. 时标网络计划中所有符号在时间坐标上的水平投影位置，都必须与其时间参数相对应。
3. 时标网络计划中虚活动必须以垂直方向的虚箭线表示，有自由浮时时加波形线表示。

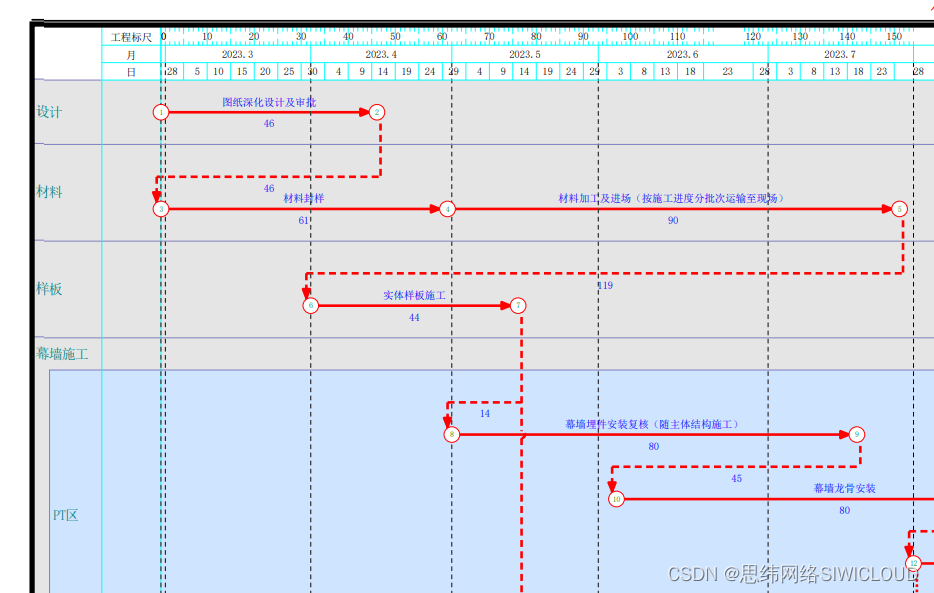

双代号时标网络计划宜按照各项活动最早开始时间编制，活动的最早开始时间由其所有紧前活动中最晚完成的活动的最早完成时间决定。在编制时标网络计划前，应先按已确定的时间单位绘制出时标计划表，随后可按照直接法或间接法绘制。P6生成的双代号时标网络图如下：
