零阶保持器（ZOH）频率特性分析

零阶保持器传递函数：

$$G(s)=\frac{1-e^{-Ts}}{s}$$

画 Bode 图进行频率分析：

s=tf('s');
T=0.1; %采样周期0.1s
G=(1-exp(-T*s))/s;
bode(G);

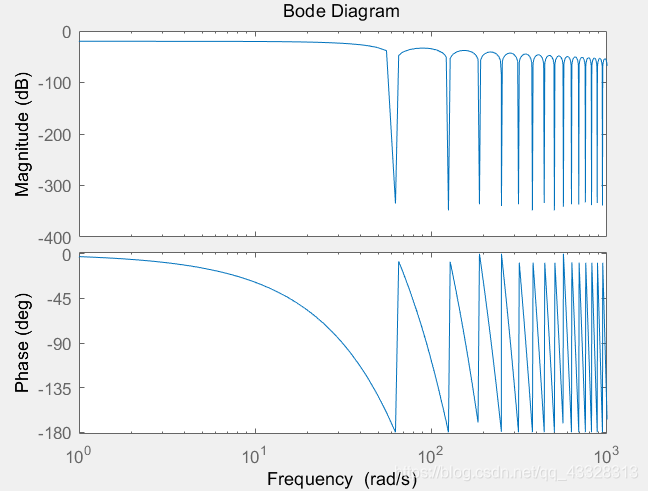

^{▲ 零阶保持器幅相特性}

从图中可以看出：随着频率 $\omega$ 的的增加，当 $\omega$ 在 $10^2$ 附近时，零阶保持器的幅值和相位开始发生跳变。

• 幅频特性中，幅值达到最低时立即发生跳变至最高，保持稳定后再次跳变至最低，如此往复；
• 相频特性中，相位滞后，在 $-180^{。}-0^{。}$ 之间呈锯齿状变化；
• 从图中可以看出，零阶保持器是一个低通滤波器，但不是一个理想低通滤波器，高频信号通过零阶保持器不能完全消除，同时产生相位滞后。

一阶保持器（FOH）频率特性分析

一阶保持器传递函数：

$$G(s)=T(1+Ts){\left(\frac{1-e^{-Ts}}{Ts}\right)}^2$$

画 Bode 图进行频率分析：

s=tf('s');
T=0.1; %采样周期0.1s
G=T*(1+T*s)*((1-exp(-s*T))/(T*s))^2;
bode(G);

^{▲ 一阶保持器幅相特性}

从图中可以看出：随着频率 $\omega$ 的的增加，当 $\omega$ 在 $10^2$ 附近时，一阶保持器的幅值开始发生跳变。

• 幅频特性中，幅值达到最低时立即发生跳变至最高，与零阶保持器相比，变化更快；
• 相频特性中，相位大小一直增加，相位滞后更加严重。

---
