HX711电子秤数据转化原理

在我们制作电子秤的时候使用HX711模块,但是如何将其输出的AD值转化为我们需要的重量呢,今天特意研究了下,查了很多资料,网上这方面的比较少且讲的不是很清楚,所以特地自己总结了以下,本来是使用word文档记录的,但是为了帮助更多有需要的朋友,所以决定分享,但由于word里面的公式复制不过来,所以以截图分享。

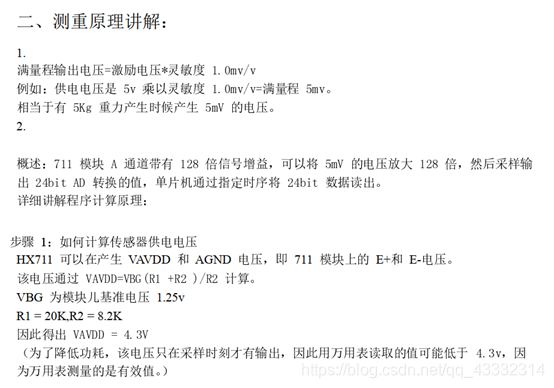

首先我们了解下如下原理,哪个步骤一我也没弄明白,下图中那一部分我们了解下就行。
需要特别注意的是,程序中会涉及到不同类型数据之间的转化,因此了解不同位数单片机中不同数据类型的范围很重要!!!像51单片机,int型数据只占两个字节。

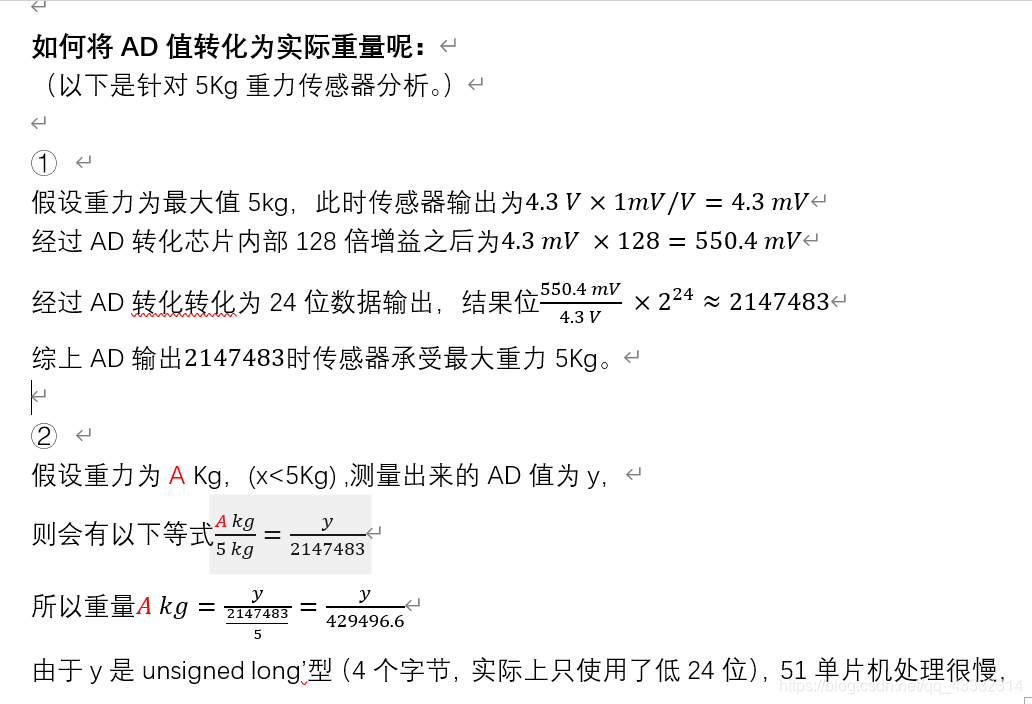

在这里插入图片描述

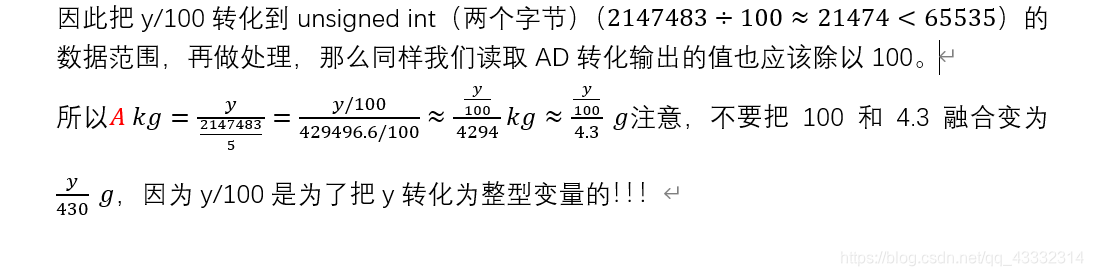

在这里插入图片描述
在这里插入图片描述
文章开头还附上HX711模块的相关资料链接,里面还有电子秤其他更详细的讲解,有需要的朋友可以自行下载。
最后大家觉得有帮助,帮忙在左下角点个赞,帮助更多的朋友,谢谢!
