弱电工程的无线传输中,网桥的使用已经非常普遍,今天给大家带来的是海康威视的电梯网桥。

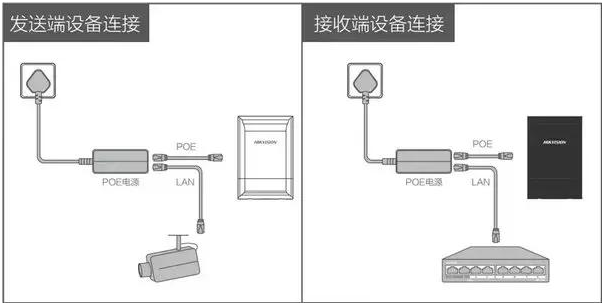

设备连线
电梯网桥出厂自带POE电源,电源上的POE口使用网线连接到设备上的POE口即可给设备进行供电,机房端(接收端)POE电源LAN口(或设备上的LAN1/LAN2口)接入局域网交换机摄像机端(发送端)POE电源LAN口(或设备上的LAN1/LAN2口)可同时接入IPC、电梯网关,广告屏等设备。
安装方法
黑色机壳为机房端连接交换机或NVR,白色为摄像机端连接IPC,通过网桥,把电梯内的监控视频数据传输到监控中心,同时可传输广告屏,电梯物联网数据传输。如下图:
