6. 4. 5 静电防护

        因为网络核心机房有大量的电子设备， 因此静电防护是一个必须高度重视的问题， 主要
是通过敷设专业的防静电地板来解决。 主机房和辅助区的地板或地面应有静电泄放措施和接
地构造， 防静电地板、 地面的表面电阻或体积电阻值应为 （ 2. 5 × 104 ～ 1. 0 × 109） Ω， 且应
具有防火、 环保、 耐污耐磨性能。 主机房和辅助区中不使用防静电活动地板的房间， 可铺设
防静电地面， 其静电耗散性能应长期稳定， 且不应起尘。 主机房和辅助区内的工作台面宜采
用导静电或静电耗散材料， 其静电性能指标应符合 “ 静电地板、 地面的表面电阻或体积电
阻值为 （2. 5 × 104 ～ 1. 0 × 109） Ω” 的规定。
        电子信息系统机房内所有设备的金属外壳、 各类金属管道、 金属线槽、 建筑物金属结构
等必须进行等电位连接并接地。
        静电接地的连接线应有足够的机械强度和化学稳定性， 宜采用焊接或压接。 当采用导电
胶与接地导体粘接时， 其接触面积不宜小于 20cm2。

6. 5 机房空调及新风系统

6. 5. 1 机房空调系统

        网络核心机房必须要安装机房专用空调， 主机房和辅助区中的空调系统应根据电子信息系统机房的等级选择安装。 安装机房专用空调， 目的是提供一个恒温恒湿的机房环境， 以便
网络设备散热， 保障正常运行。 电子信息系统机房的空调设计， 应符合现行国家标准 《 电
子信息系统机房设计规范》 GB 50174—2008、 《采暖通风与空气调节设计规范》 GB 50019—
2003 和 《建筑设计防火规范》 GB 50016—2006 的有关规定。
        对于大型园区网络， 根据信息系统和服务器、 存储等网络设备的多少、 以及以后网络设
备的扩容量等， 一般建有从几十平米到几百平米面积不等的专用网络核心机房。 网络核心机
房一般要求配备恒温恒湿空调机组、 新风系统。 关于配置空调功率大小， 有一个专门的负载
计算方法。
        电子信息设备和其他设备的散热量应按产品的技术数据进行计算。 机房空调系统夏季的
冷负载应包括下列内容：
1） 机房内设备的散热；
2） 建筑围护结构的传热；
3） 通过外窗进入的太阳辐射热；
4） 人体散热；
5） 照明装置散热；
6） 新风负载；
7） 伴随各种散热过程产生的潜热。
空调系统湿负载应包括下列内容：
1） 人体散湿；
2） 新风负载。
        主机房空调系统的气流组织形式， 应根据电子信息设备本身的冷却方式、 设备布置方
式、 布置密度、 设备散热量以及室内风速、 防尘、 噪声等要求， 结合建筑条件综合确定。 当

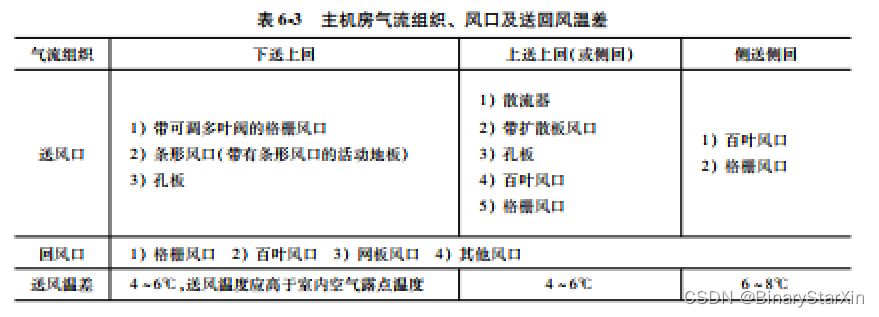

电子信息设备对气流组织形式未提出要求时， 主机房气流组织、 风口及送回风温差按表 6-3
选用。

        对机柜高度大于 1. 8m， 设备热密度大、 设备发热量大或热负载大的主机房， 宜采用活
动地板下送风、 上回风方式。 大型园区网络核心机房通常采用 42U 标准机柜， 设备密度较
大， 一般都是采用活动地板下送风、 上回风的方式， 如图 6-6、 图 6-7 所示。 采用活动地板
下送风时， 活动地板下的空间应考虑线槽及消防管线等所占用的空间。

6. 5. 2 精密空调的选择

空调设计应根据当地气候条
