SDN VMware NSX网络原理与实践- 多虚拟化环境下的 NSX-MH【3.8】

9.5 NSX-MH 逻辑路由

        与 NSX-V 相同， NSX-MH 中的逻辑路由功能为用户提供了部署在不同二层网络的终端（可 能都是逻辑网络的终端，也可能既有逻辑网络终端又有物理网络终端）的连接。

9.5.1 NSX-MH 逻辑路由简介

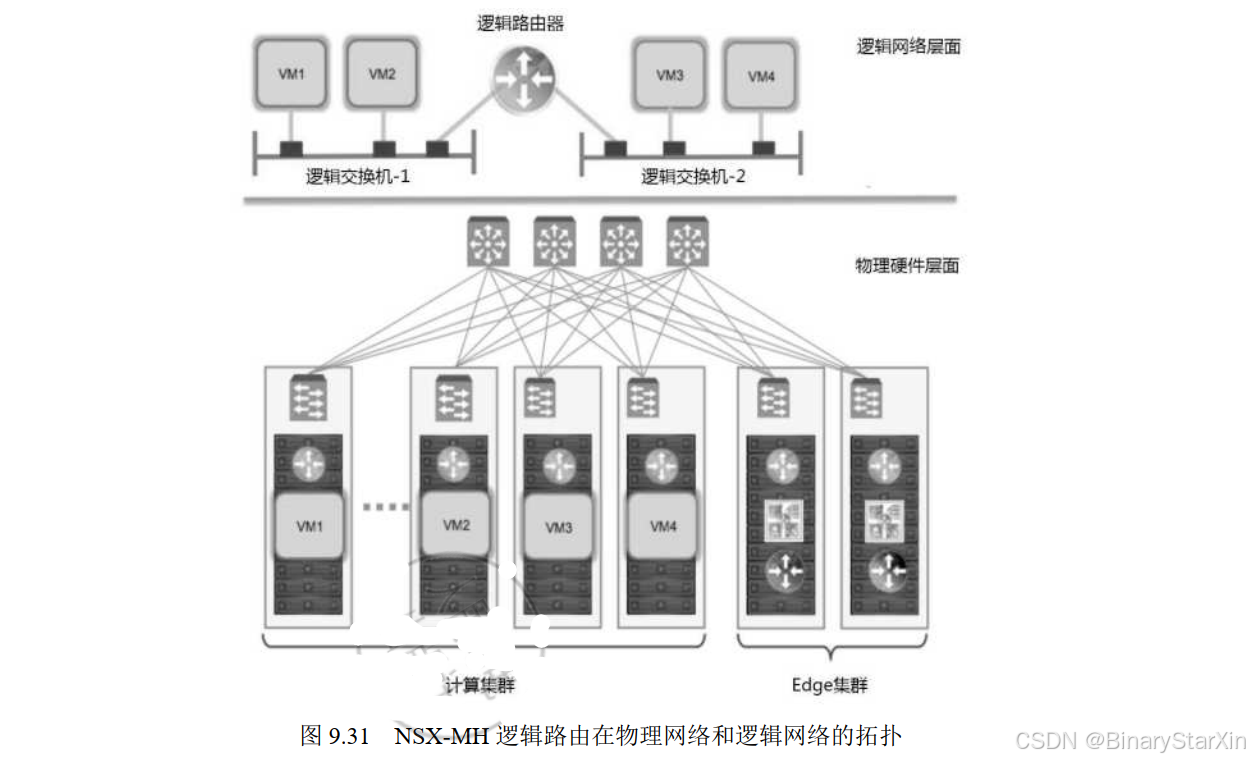

        部署逻辑路由器有两个主要的目的—连接属于分离的二层网络的终端（终端可能属 于逻辑或物理网络）、连接属于逻辑网络中的终端与属于外部物理三层网络的设备。第一种 情形一般发生在数据中心内部，为东西向流量。第二种情形为南北向流量，是为了将数据 中心连接到外部物理网络（如 WAN、 Internet 等）。部署逻辑路由器的目的与 NSX-V 中的 叙述完全相同。 图 9.31 所示为两个不同的逻辑交换机需要通过逻辑路由进行流量交互的逻辑网络拓扑和物理网络拓扑。

        需要注意的是，对于一个给定的逻辑交换机，只能连接一个 active 的逻辑路由器。冗 余的路由服务可以通过部署一对主/备逻辑路由实例来实现。此外，使用上连接口将逻辑路 由器连接到外部物理网络中的下一跳路由器，这点与 NSX-V 中的架构也完全相同。 这个上 连接
