格式化SD卡

查看SD卡设备接点，设备节点为/dev/sdb
在这里插入图片描述

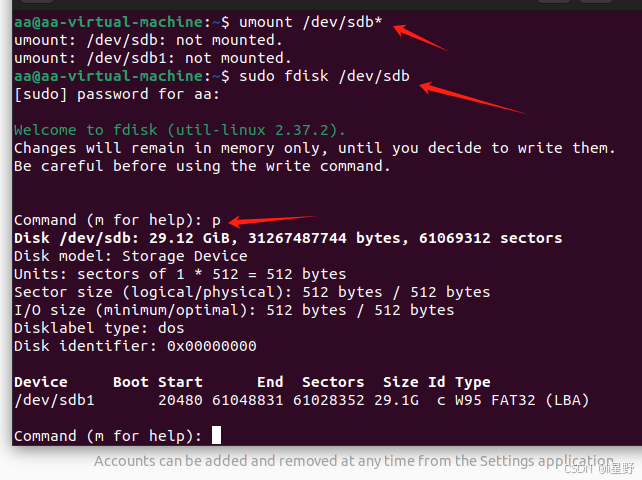

sudo  umount /dev/sdb*
sudo fdisk /dev/sdb

输入p 查看执行结果

在这里插入图片描述

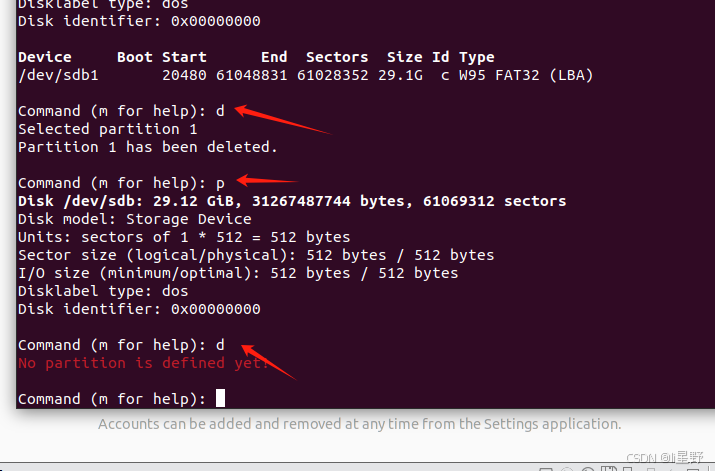

键入“d”，然后输入 1，删除 1 分区

在这里插入图片描述

出现红色字体，表明已无存在的分区

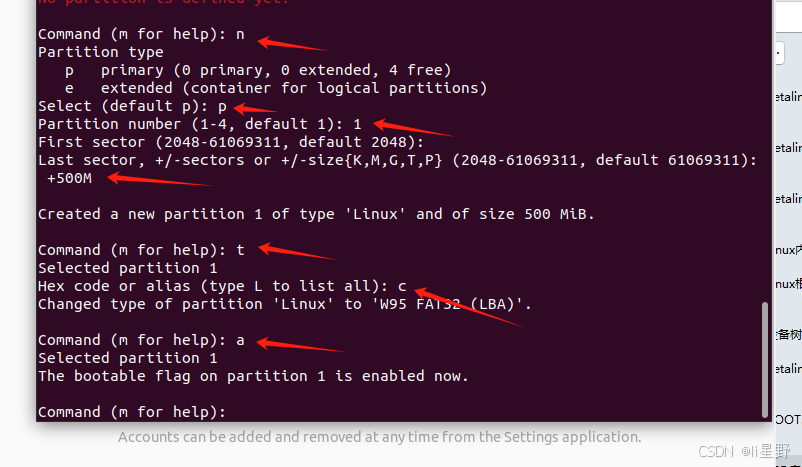

创建第一个分区
在这里插入图片描述

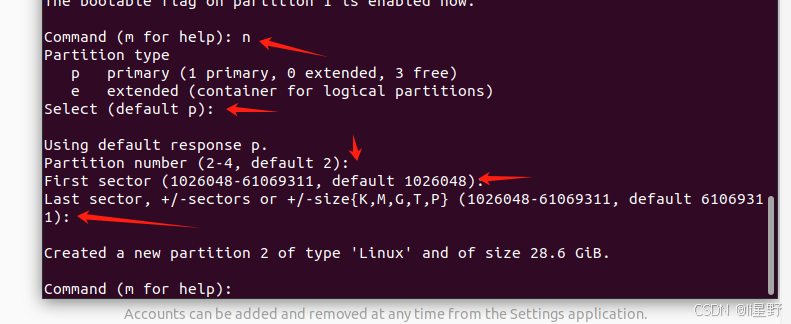

开始创建第二个分区
在这里插入图片描述

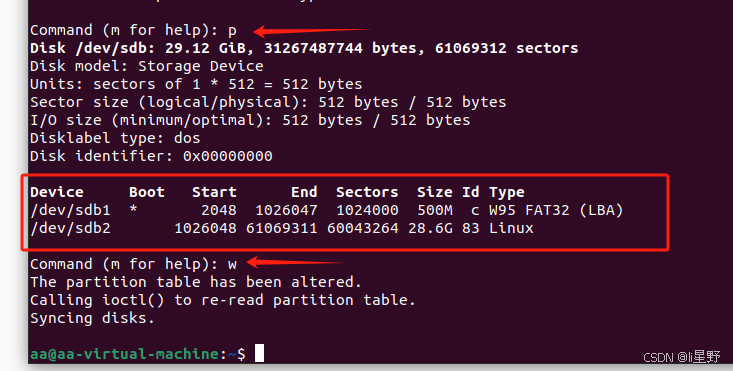

现在输入“p”检查分区表，会看到刚刚创建的 2 个分区。如果没问题，键入“w”以写入到 SD
卡并退出
在这里插入图片描述
完成了分区创建后，就
