xilinx vitis工程之FSBL代码笔记

已于 2024-07-30 10:21:55 修改
阅读量386 收藏 4
点赞数 1
文章标签： fpga linux
于 2024-05-31 20:47:59 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_43467135/article/details/139361036
版权

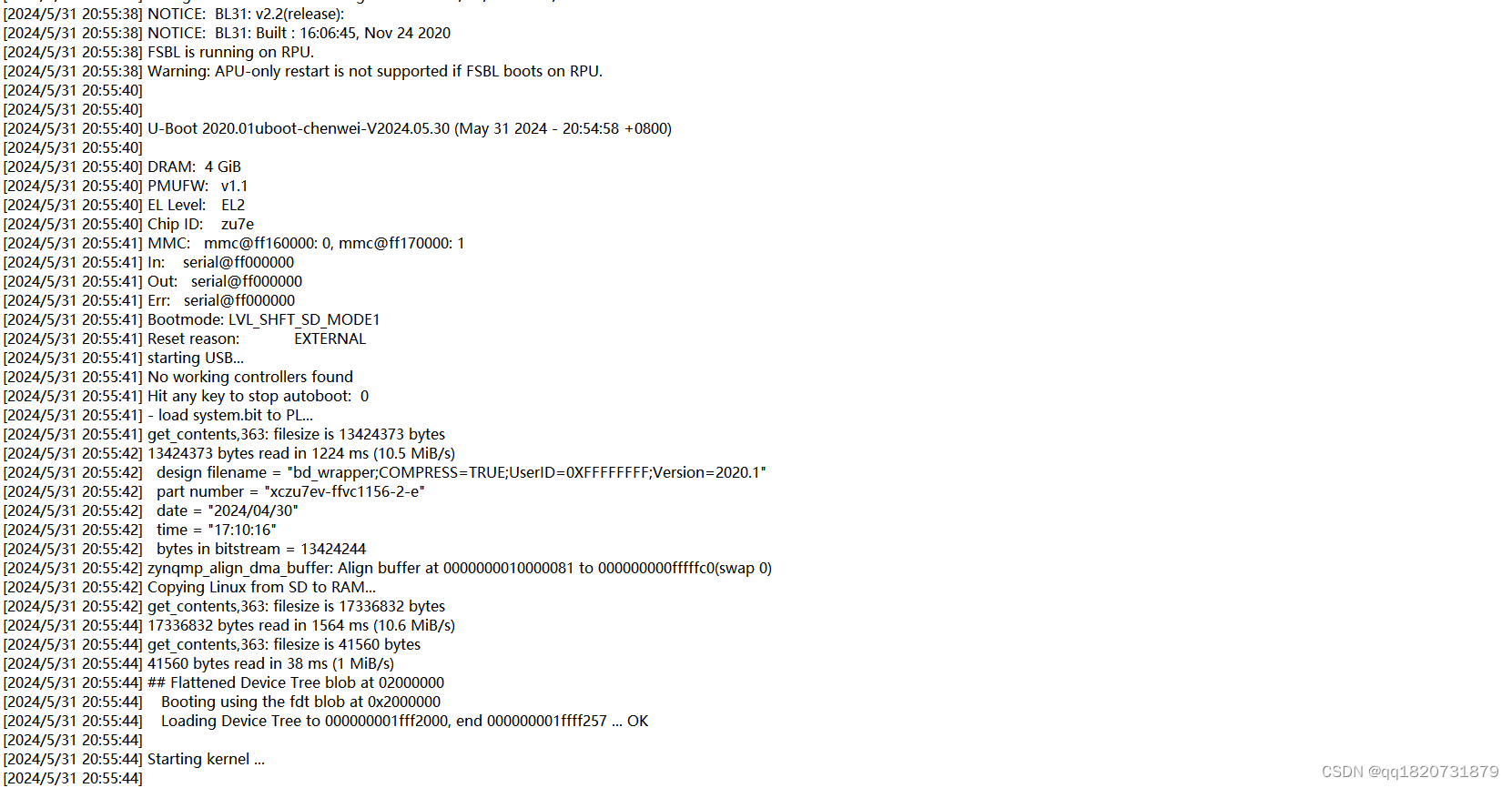

启动文件fsbl、fmufw、设备树以及fpga中bit文件都是通过vivado工具编译XSA文件获取，获取方式通过vitis工程来操作的，在启动过程中开机fsbl固件启动到内核引导起来的时间开销有6s左右，其中包括了文件加载的时间，刨析vitis工程为了解决烧录固件中掉电的问题和看看能不能调过uboot预加载阶段
在这里插入图片描述
    
  

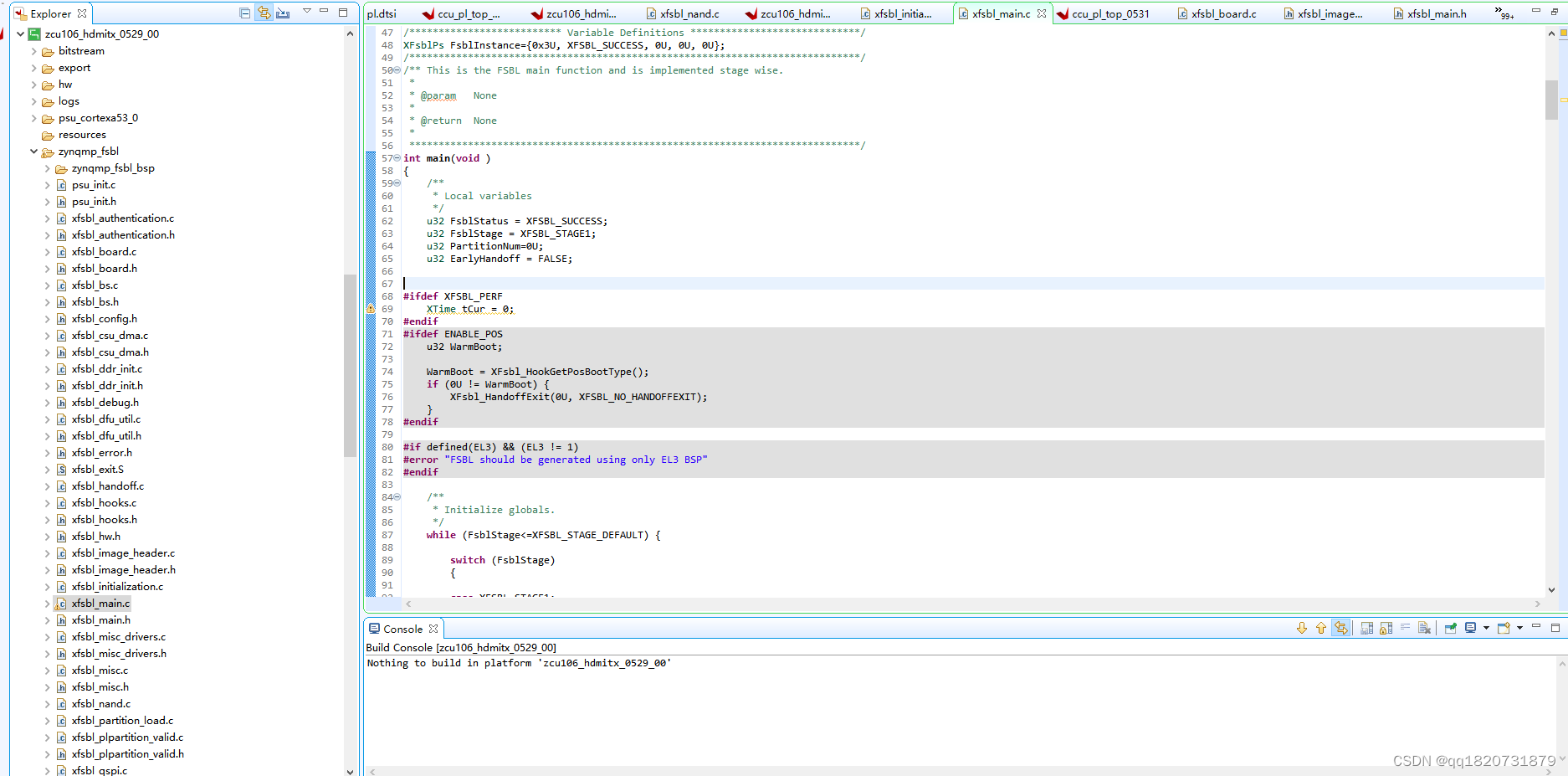

1、先进入fsbl_main.c文件main函数中
在这里插入图片描述
  
  

2、变量

	//fsbl状态
	u32 FsblStatus = XFSBL_SUCCESS;
	//fsbl阶段
	u32 FsblStage = XFSBL_STAGE1;
	//启动存储空间分区号
	u32 PartitionNum=0U;
	//控制在加载所有分区之前是否可以提前将控制权移交给应用程序
	u32 EarlyHandoff = FALSE;

  
  

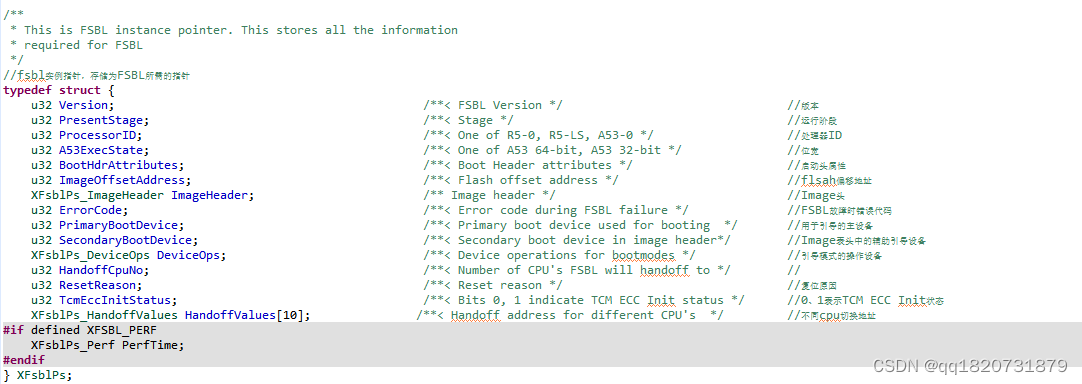

3、初始化全局变量

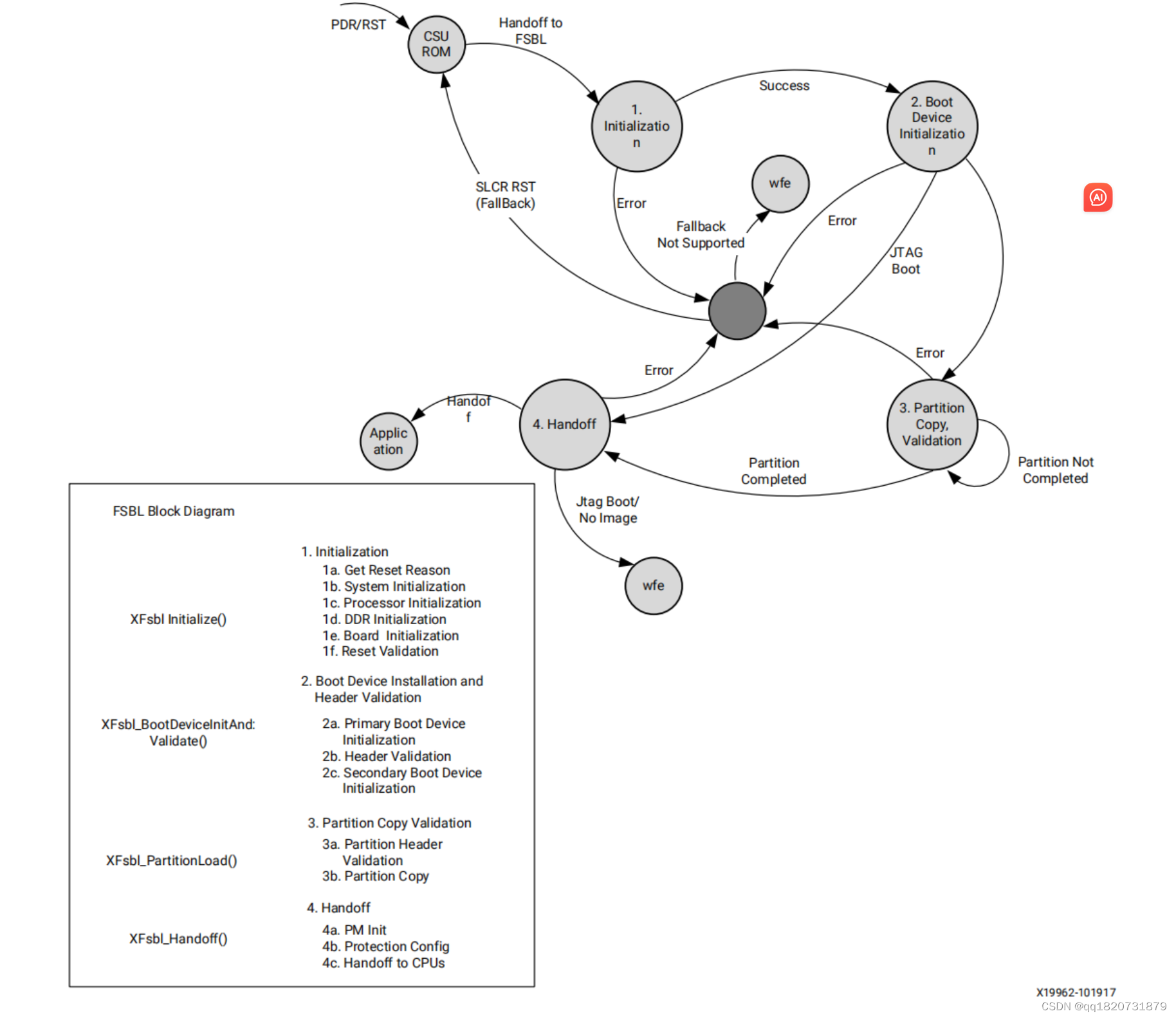

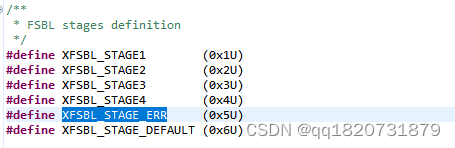

进入四个阶段XFSBL_STAGE1-》XFSBL_STAGE4
在这里插入图片描述
在这里插入图片描述

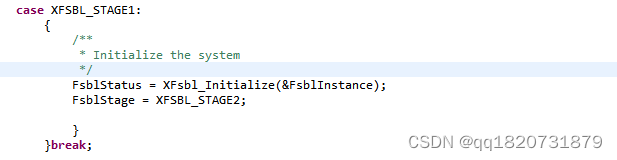

阶段1-系统初始化
通过XFsbl_Initialize(&FsblInstance);函数完成fsbl初始化
  ①、获取复位原因
  ②、系统初始化
  ③、处理器初始化
  ④、DDR初始化
  ⑤、板卡初始化
  ⑥、重置验证
FsblStage状态位+1
在这里插入图片描述

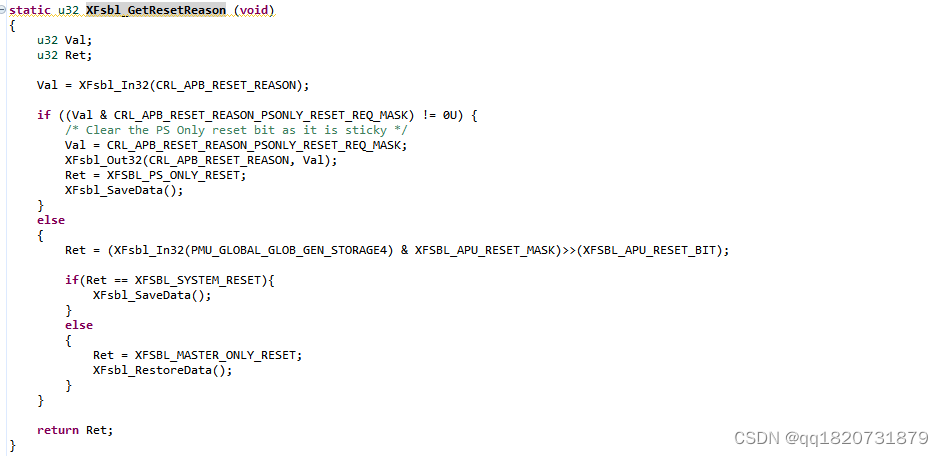

获取复位原因
在这里插入图片描述

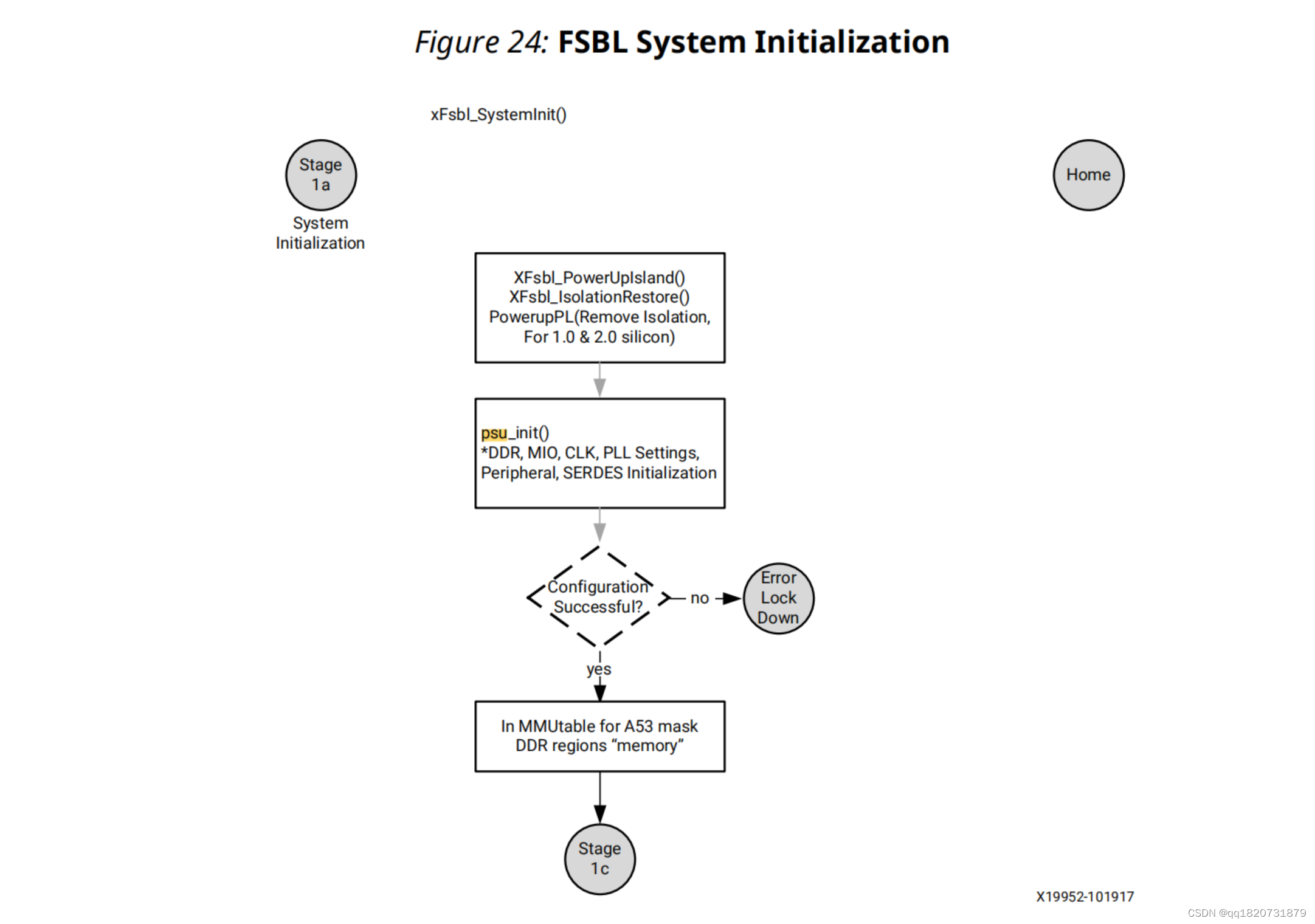

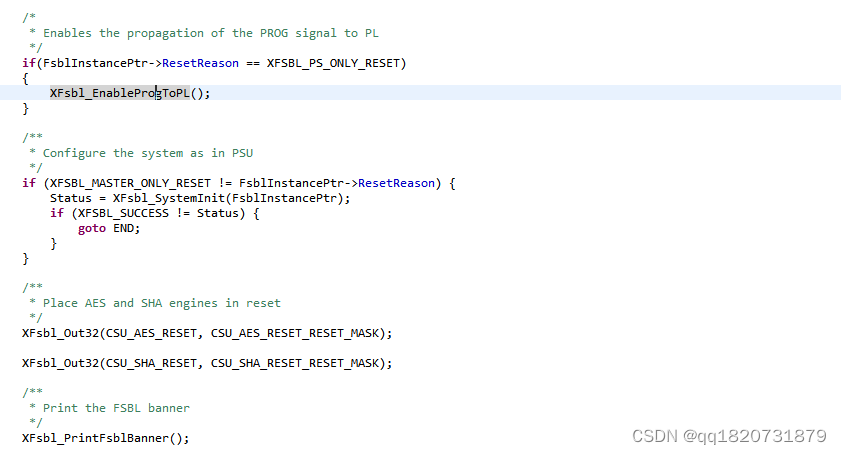

系统初始化
在这里插入图片描述

在这里插入图片描述

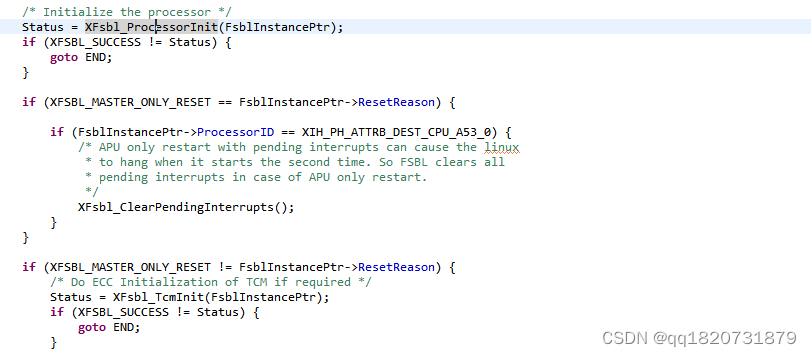

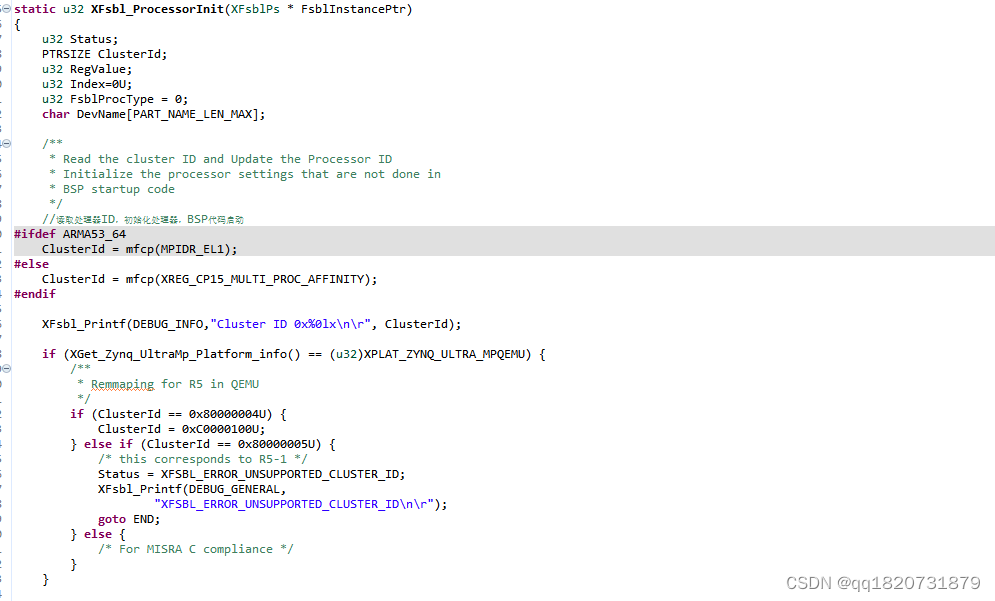

处理器初始化
在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

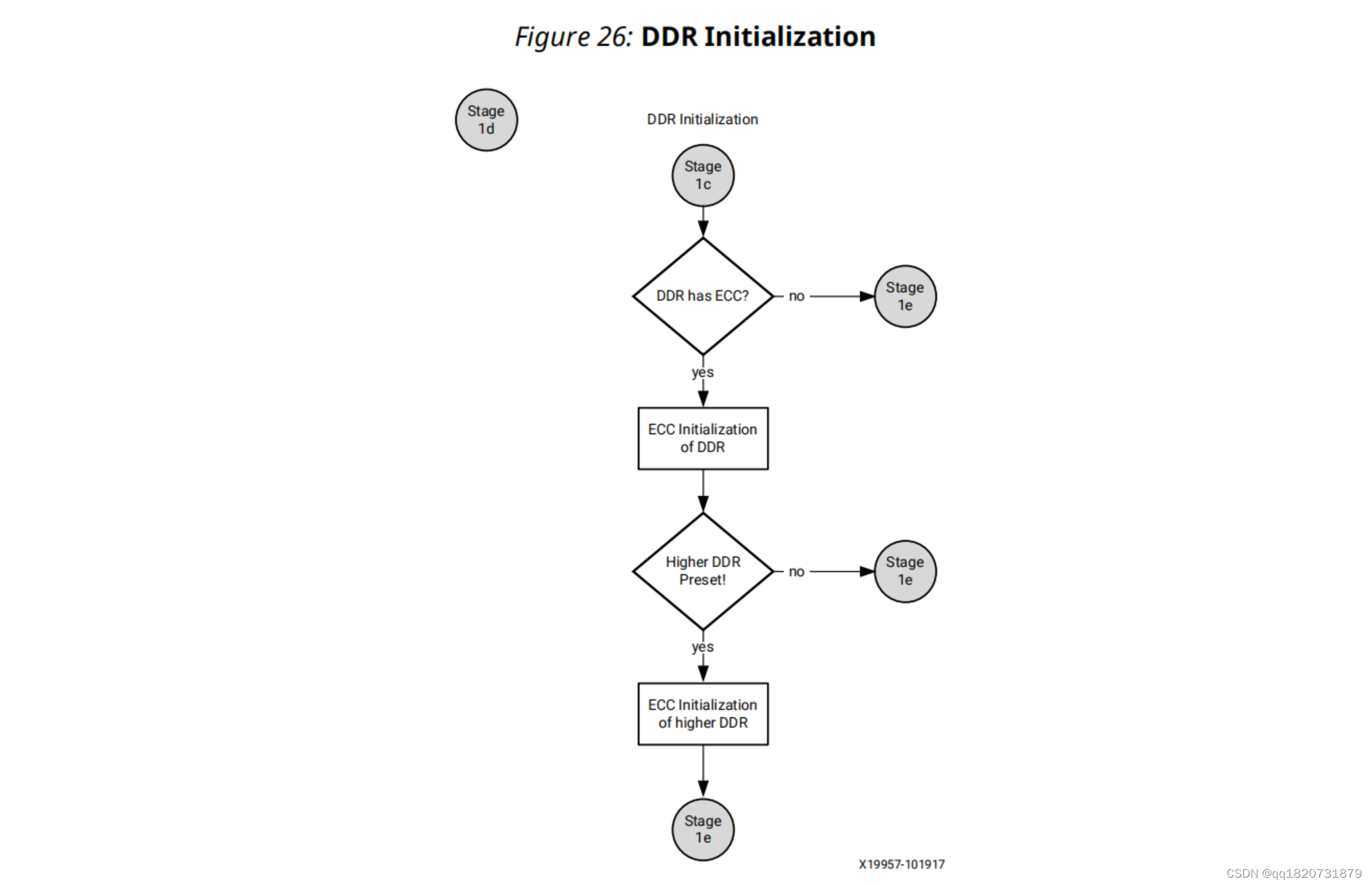

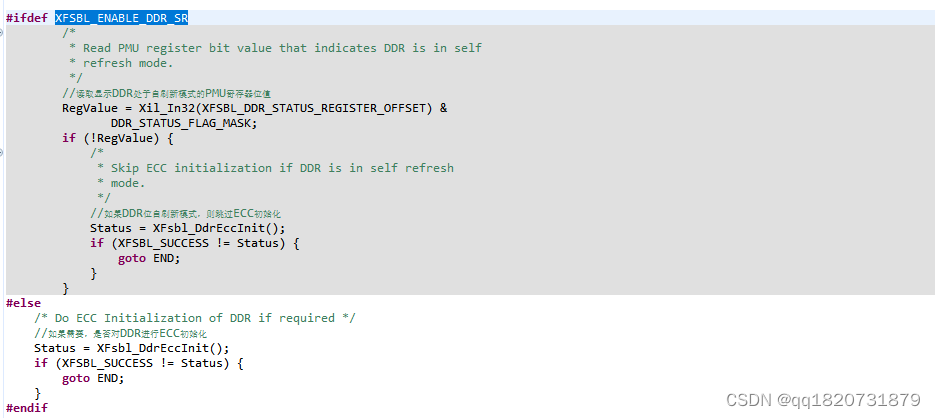

DDR初始化
（注：感觉这部分对fsbl也没有用，可以注释掉）
在这里插入图片描述

在这里插入图片描述

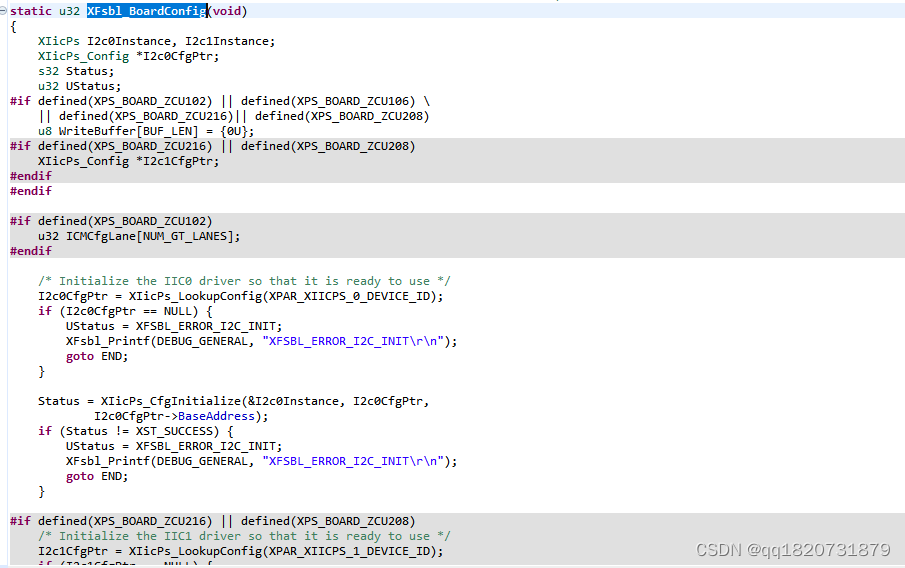

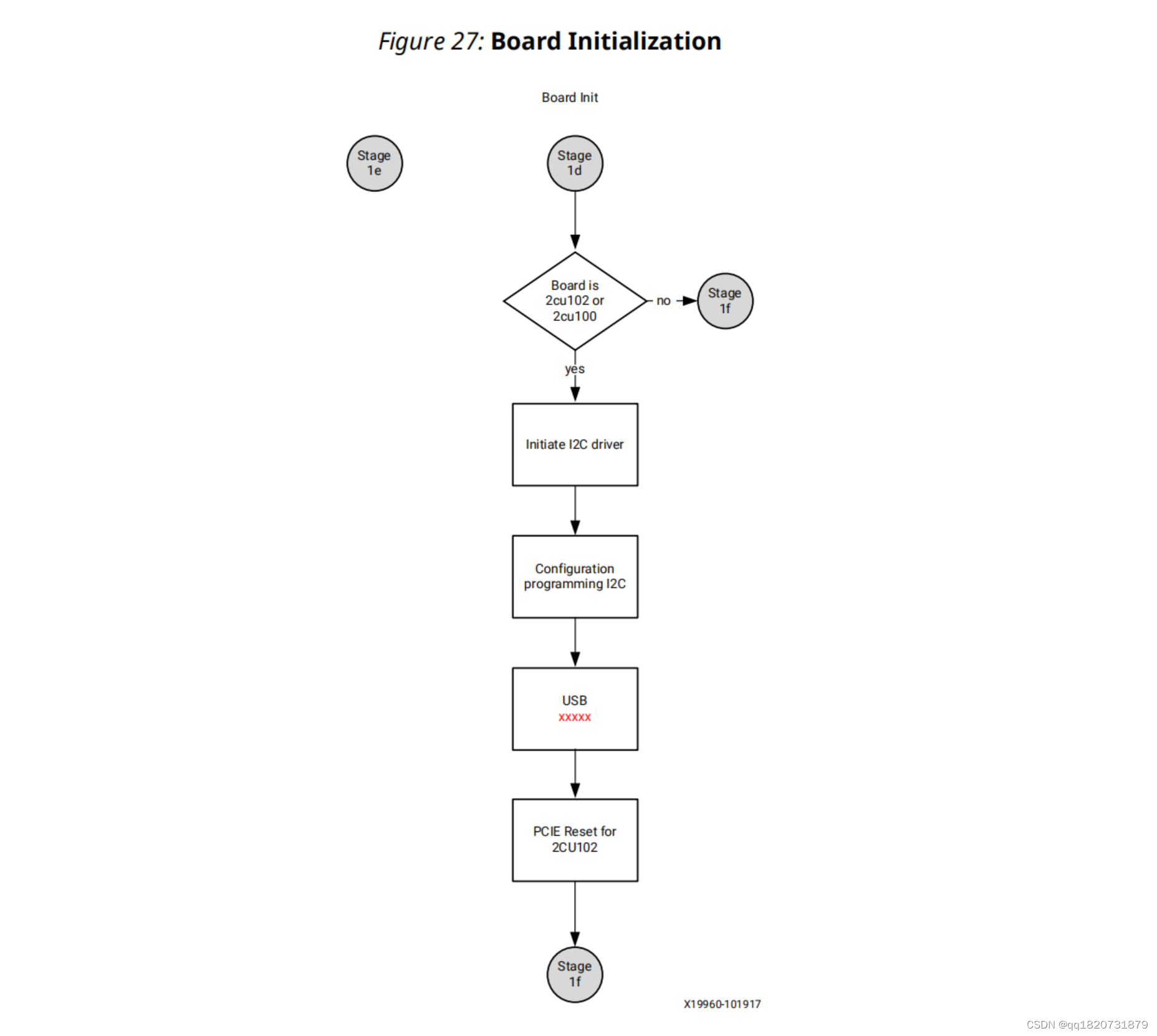

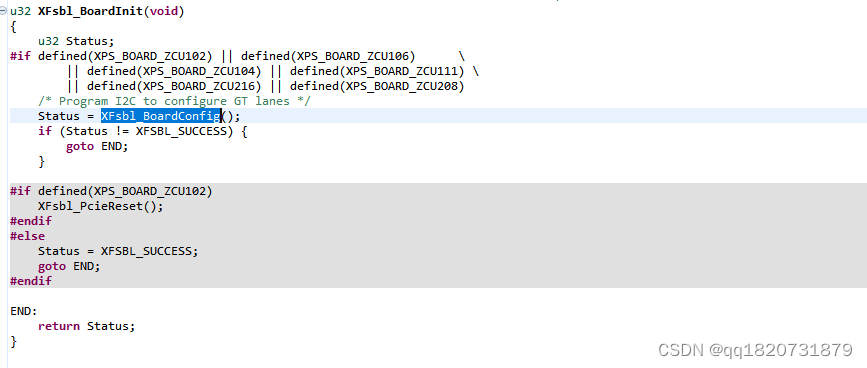

板卡初始化XFsbl_BoardInit
XFsbl_BoardInit该函数执行所需的特定于单板的初始化，最重要的是它配置了GT通道和iic
（我暂时没看到fsbl阶段GT和iic这个用处，认为可以注释，不影响启动）
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

下周再说！！！
