USB通信

USB是一种支持热插拔的高速串行传输总线
USB体系包括“主机”、“设备”以及“物理连接”三个部分。其中主机是一个提供USB接口及接口管理能力的硬件、软件及固件的复合体，可以是PC，也可以是OTG设备，一个USB系统中仅有一个USB主机；设备包括USB功能设备和USB HUB，最多支持127个设备；物理连接即指的是USB的传输线在USB 2.0系统中，要求使用屏蔽的双绞线。

从逻辑上可以分为功能层（应用软件）、设备层（电脑上的USB接口）和总线接口（线与两个设备之间的连接）层三个层次。其中功能层完成功能级的描述、定义和行为;设备级则完成从功能级到传输级的转换，把一次功能级的行为转换为一次一次的基本传输; USB总线接口层则处理总线上的Bit流，完成数据传输的物理层实现和总线管理。

物理上,USB设备通过分层的星型总线连接到HOST,但在逻辑上HUB是透明的,各USB设备和HOST直接连接,和HOST上的应用软件形成一对一的关系。
各应用软件——功能设备对之间的通讯相互独立,应用软件通过USB设备驱动程序(USBD)发起IRQ请求,请求数据传输。主机控制器驱动程序(HCD)接收IRQ（数据传输）请求,并解析成为USB传输和传输事务(Transaction),并对USB系统中的所有传输事务进行任务排定(因为可能同时有多个应用软件发起IRQ请求)。主机控制器(Host Controller)执行排定的传输任务,在同条共享的USB总线上进行数据包的传输。

USB协议

域

是USB数据最小的单位，由若干位组成(至于是多少位由具体的域决定)，域可分为七个类型：

同步域(SYNC) ，八位,值固定为0000 0001，用于本地时钟与输入同步；
标识域(PID)，山四位标识符+四位标识符反码构成，表明包的类型和格式，这是一个很重要的部分，这里可以计算出，USB的标识码有16种；
地址域(ADDR) ：七位地址,代表了设备在主机上的地址，地址:000 0000被命名为零地址，是任何一个设备第一次连接到主机时，在被主机配置、枚举前的默认地址，山此可以知道为什么一个USB主机只能接127个设备的原因。
端点域(ENDP) ，四位,由此可知一个USB设备有的端点数量最大为16个。
帧号域(FRAM)，（ADDR+ENDP）11位，每一个顿都有一个特定的顿号，顿号域最大容量0x800，对于同步传输有重要意义(同步传输为四种传输类型之一)
数据域(DATA) ：长度为0~1023字节，在不同的传输类型中，数据域的长度各不相同，但必须为整数个字节的长度
校验域(CRC)：对令牌包和数据包(对于包的分类请看下面)中非PID域进行校验的一种方法。

NRZI编码：0变1不变，6个1补0

包

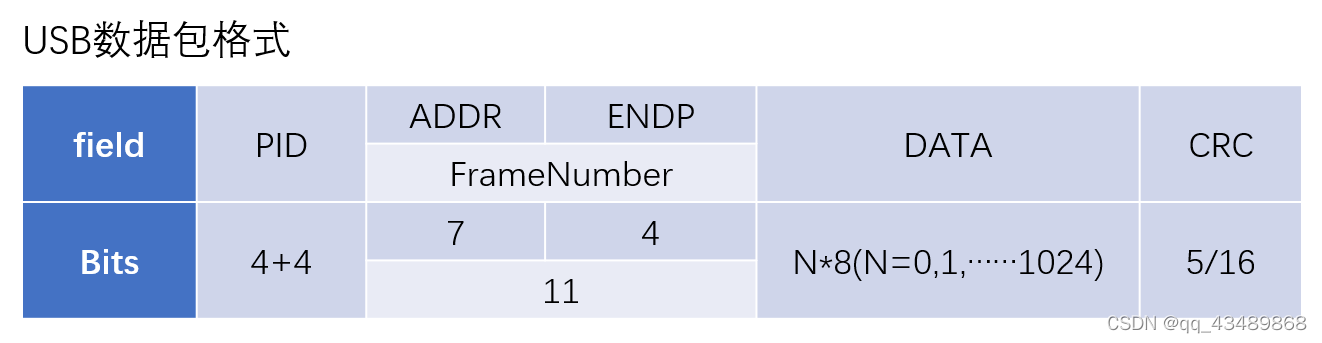

由域构成的包有四种类型,分别是令牌包、数据包、握手包和特殊包,前面三种是重要的包,不同的包的域结构不同

令牌包：可分为输入包、输出包、设置包和帧起始包(注意这里的输入包是用于设置输入命令的，输出包是用来设置输出命令的，而不是放据数的)其中输入包、输出包和设置包的格式都是一样的： SYNC+PID+ADDR+ENDP+CRC5 (五位的校验码)
帧起始包的格式： SYNC+PID+11位FRAM+CRC5 (五位的校验码)
数据包：分为DATAO包利IDATA1包，当USB发送数据的时候，当一次发送的数据长度大于相应端点的容量时，就需要把数据包分为好几个包，分批发送，DATAO包和DATA1包交替发送，即如果第一个数据包是DATAO，那第二个数据包就是DATA1。但也有例外情况,在同步传输中(四类传输类型中之一)，所有的数据包都是为DATAO，
格式：SYNC+PID+0-1023字节+CRC16。
握手包：包括ACK， NAK， STALL 以及NYET 四种，其中ACK表示肯定的应答，成功的数据传输； NAK表示否定的应答，失败的数据传输，要求重新传输； STALL表示功能错误或端点被设置了STALL属性； NYET表示尚未准备好,要求等待。
格式： SYNC+PID

事务

分别有IN事务、OUT事务和SETUP事务三大事务,每一种事务都由令牌包数据包、握手包三个阶段构成,这里用阶段的意思是因为这些包的发送是有一定的时间先后顺序的,事务的三个阶段如下:

令牌包阶段:启动一个输入、输出或设置的事务
数据包阶段:按输入、输出发送相应的数据
握手包阶段:返回数据接收情况,在同步传输的IN和OUT事务中没有这个阶段,这是比较特殊的。

事务的三种类型如下(以下按三个阶段来说明一个事务) :

IN事务:
令牌包阶段——主机发送一个PID为IN的输入包给设备,通知设备要往主机发送数据；
数据包阶段——设备根据情况会作出三种反应(要注意:数据包阶段也不总是传送数据的,根据传输情况还会提前进入握手包阶段)；
1)设备端点正常，设备往入主机里面发出数据包(DATAO与DATA1交替)；
2)设备正在忙，无法往主机发出数据包就发送NAK无效包，IN事务提前结束,到了下一个IN事务才继续；
3)相应设备端点被禁止，发送错误包STALL包,事务也就提前结束了，总线进入空闲状态。
握手包阶段——主机正确接收到数据之后就会向设备发送ACK包。
OUT事务:
令牌包阶段——主机发送一个PID为OUT的输出包给设备，通知设备要接收数据；
数据包阶段——比较简单，就是主机会给设备送数据，DATAO与DATA1交替；
握手包阶段——设备根据情况会作出三种反应；
1)设备端点接收正确,设备往入主机返回ACK，通知主机可以发送新的数据，如果数据包发生了CRC校验错误，将不返回任何握手信息；
2)设备正在忙，无法接收主机发出数据包就发送NAK无效包，通知主机再次发送数据；
3)相应设备端点被禁止，发送错误包STALL包，事务提前结束，总线直接进入空闲状态。
SETUP事务:
令牌包阶段——主机发送一个PID为SETUP的输出包给设备，通知设备要接收数据；
数据包阶段——比较简单，就是主机会设备送数据,注意，这里只有一个固定为8个字节的DATAO包,这8个字节的内容就是标准的USB设备请求命令(共有11条)；
握手包阶段——设备接收到主机的命令信息后，返回ACK，此后总线进入空闲状态，并准备下一个传输(在SETUP事务后通常是一个IN或OUT事务构成的传输)。

传输

传输由OUT、IN、SETUP事务其中的事务构成,传输有四种类型,中断传输批量传输、同步传输、控制传输,其中中断传输和批量转输的结构一样,同步传输有最简单的结构,而控制传输是最重要的也是最复杂的传输。

中断传输：由OUT事务和IN事务构成，用于键盘、鼠标等HID设备的数据传输中；
批量传输：由OUT事务和IN事务构成，用于大容量数据传输，没有固定的传输速率，也不占用带宽，当总线忙时，USB会优先进行其他类型的数据传输，而暂时停止批量转输；
同步传输：由OUT事务和IN事务构成，有两个特殊地方，第一，在同步传输的IN和OUT事务中是没有返回包阶段的；第二，在数据包阶段所有的数据包都为DATAO；
控制传输：最重要的也是最复杂的传输，控制传输由三个阶段构成(初始设置阶段、可选数据阶段、状态信息步骤)，每一个阶段可以看成一个传输，也就是说控制传输其实是由三个传输构成的，用来于USB设备初次加接到主机之后，主机通过控制传输来交换信息，设备地址和读取设备的描述符，使得主机识别设备，并安装相应的驱动程序，这是每一个USB开发者都要关心的问题。

硬件设计

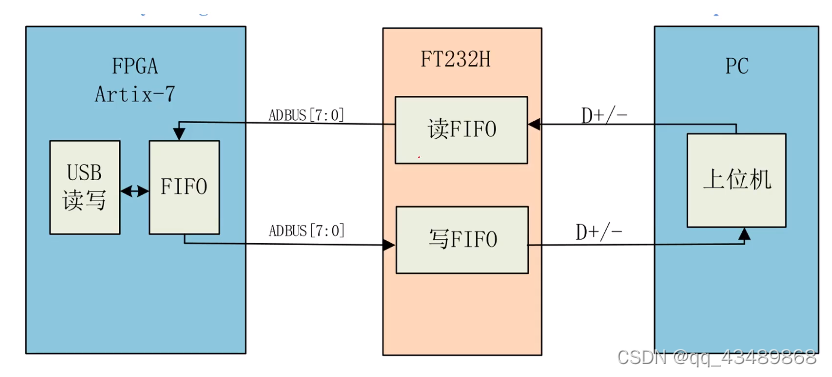

USB协议比较麻烦，一般选取厂家封装好的芯片使用。以FT232为例，设备连接的简化图如下图所示。
在这里插入图片描述

FT232

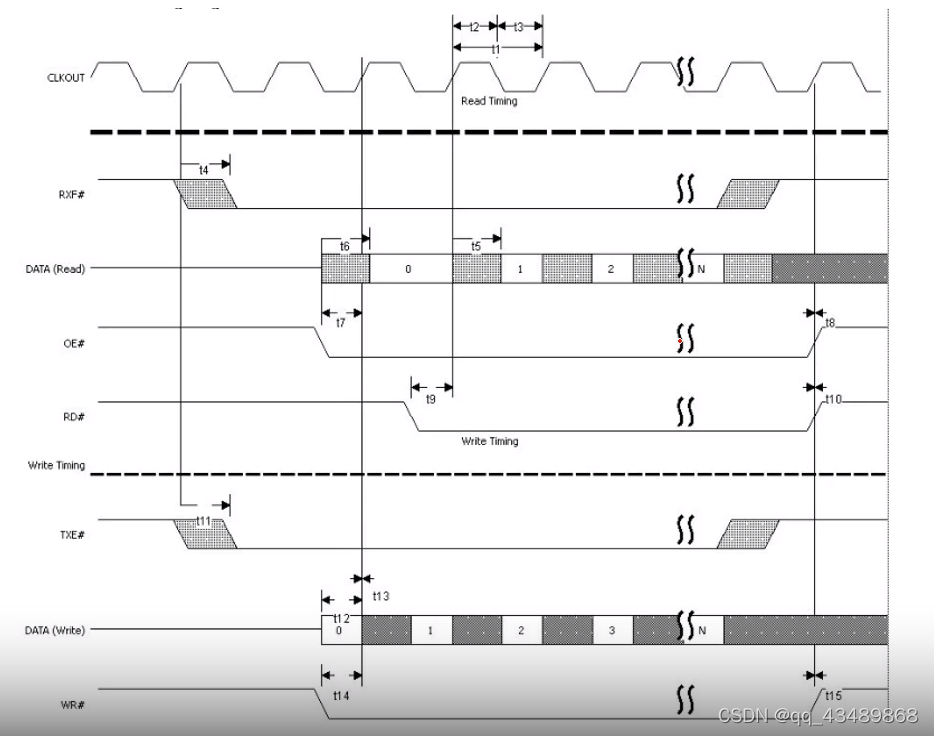

用FPGA驱动FT232执行USB协议，故程序设计时，只需设计FPGA驱动程序即可。程序的时序图如下图所示。
在这里插入图片描述
RD时序必须至少晚于DATA 一个时钟周期。

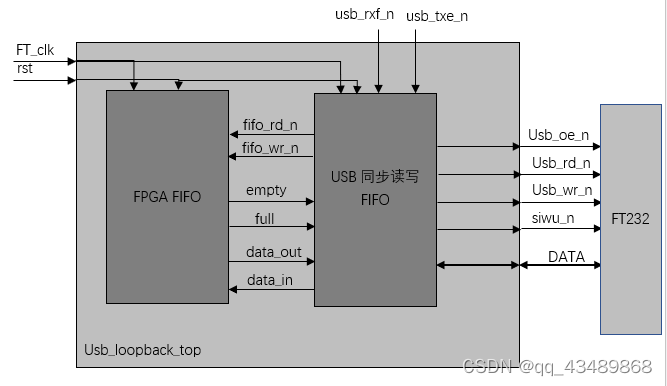

程序的信号流图如下图所示。
在这里插入图片描述

module usb_loopback_top (
    input               usb_clk_60m,  //FT232输出的60M时钟
    input               sys_rst_n,    //系统复位 ,低电平

    input               usb_rxf_n,    //FT232H数据FIFO可读指示信号
    input               usb_txe_n,    //FT232H数据FIFO可写信号
    output              usb_oe_n,     //FT232H数据输出使能
    output              usb_rd_n,     //FT232HFIFO读使能信号
    output              usb_wr_n,     //FT232HFIFO写使能信号
    output              usb_siwu_n,   //send immediate/wake up

    inout[7:0]          usb_data      //FT232 数据总线
     );

wire [7:0] fifo_data_in;           //从FT232进到FPGA的数据
wire [7:0] fifo_data_out;          //从FPGA输出到FT232的数据
wire       wr_en;                        //FPGA FIFO写使能
wire       rd_en;                        //FPGA FIFO读使能
wire       full;                         //FPGA FIFO写满信号
wire       empty;                        //FPGA FIFO读空信号

assign usb_siwu_n = 1'b1;          //立即发送，唤醒

//USB 同步FIFO读写
usb_rw u_usb_rw(
    .usb_clk_60m           (usb_clk_60m     ),
    .sys_rst_n             (sys_rst_n       ),
    .usb_rxf_n             (usb_rxf_n       ),
    .usb_txe_n             (usb_txe_n       ),
    .usb_oe_n              (usb_oe_n        ),
    .usb_rd_n              (usb_rd_n        ),
    .usb_wr_n              (usb_wr_n        ),
    .fifo_wr_en            (wr_en           ),
    .fifo_rd_en            (rd_en           ),
    .empty                 (empty           ),
    .usb_data              (usb_data        ),
    .fifo_data_in          (fifo_data_in     ),
    .fifo_data_out         (fifo_data_out    )
);

//FPGA FIFO调用
fifo_generator_0 u_fifo_generator_0 (
  .clk(usb_clk_60m),      // input wire clk
  .srst(1'b0),            // input wire srst
  .din(fifo_data_in),     // input wire [7 : 0] din
  .wr_en(wr_en),          // input wire wr_en
  .rd_en(rd_en),          // input wire rd_en
  .dout(fifo_data_out),   // output wire [7 : 0] dout
  .full(full),            // output wire full
  .empty(empty)           // output wire empty
);

endmodule

module usb_rw(
    input               usb_clk_60m,   //FT232输出的60M时钟
    input               sys_rst_n,     //系统复位 ,低电平
    //FT232H
    input               usb_rxf_n,     //FT232H数据FIFO可读信号
    input               usb_txe_n,     //FT232H数据FIFO可写信号
    output reg          usb_oe_n,      //FT232H数据输出使能
    output              usb_rd_n,      //FT232H FIFO读使能信号
    output              usb_wr_n,      //FT232H FIFO写使能信号
    inout    [7:0]      usb_data,      //FT232H 双向数据总线
    //FPGA FIFO
    output              fifo_wr_en,    //FPGA FIFO写使能信号
    output              fifo_rd_en,    //FPGA FIFO读使能
    input               empty,         //FPGA FIFO读空信号
    input    [7:0]      fifo_data_out, //FPGA FIFO数据输出
    output   [7:0]      fifo_data_in  //FPGA FIFO数据输入
    );

localparam IDLE   = 0;                //FT232H 空闲
localparam READ   = 1;                //FT232H 读状态，此时数据从FT232H发送到FPGA
localparam WRITE  = 2;                //FT232H 写状态，此时数据从FPGA发送到FT232H

reg[3:0]  state;                      //读写状态
reg usb_oe_n_d0;                      //usb_oe_n下一拍

assign usb_rd_n = ((usb_oe_n_d0 == 0) && (usb_oe_n == 0 ))?1'b0 : 1'b1;	//在usb_oe_n为低且在usb_oe_n下一拍也为低时拉低usb_rd_n，其他时候为高
assign fifo_data_in = (state == READ)? usb_data:8'hzz;		//FT232H读状态，将USB数据总线上的值赋给FIFO数据输入，其他时候赋值为高阻态
assign usb_data = (state == WRITE)? fifo_data_out: 8'hzz;	//在FT232H写状态，将FIFO的数据输出赋值给将USB数据总线，其他时候为高阻态
assign usb_wr_n = ((state == WRITE) && (usb_txe_n == 0 )&& (empty == 0))?1'b0 : 1'b1;	//在FT232H写状态，且usb_txe_n为低，且FPGA FIFO 不空时，使能FT232H FIFO写
assign fifo_wr_en = ((usb_oe_n_d0 == 0) && (usb_rxf_n == 0 ))?1'b1 : 1'b0;				//在usb_oe_n下一拍也为低，且usb_rxf_n也为低时使能FIFO写
assign fifo_rd_en =((state == WRITE) && (usb_txe_n == 0 )&& (empty == 0))?1'b1 : 1'b0;	//在FT232H写状态，且usb_txe_n也为低时，且FPGA FIFO 不空时，使能FIFO读

//产生FT232H数据输出使能usb_oe_n
always@(posedge usb_clk_60m or negedge sys_rst_n)begin
    if(!sys_rst_n)
        usb_oe_n<=1;
    else if (!usb_rxf_n)
        usb_oe_n<=0;
    else if(usb_rxf_n)
        usb_oe_n<=1;
end

//FT232H数据输出使能usb_oe_n打一拍
always@(posedge usb_clk_60m or negedge sys_rst_n)begin
    if(!sys_rst_n)
        usb_oe_n_d0 <= 1'b1;
    else
        usb_oe_n_d0 <=usb_oe_n;
end

//读写状态跳转
always@(posedge usb_clk_60m or negedge sys_rst_n)begin
    if(!sys_rst_n)
        state <= IDLE;
    else
        case(state)
            IDLE:begin
                if(usb_rxf_n == 1'b0) //usb_rxf_n拉低，下一时钟进入FT232H读
                    state <= READ;    //usb_txe_n拉低且FPGA FIFO不空进入FT232H写
                else if(usb_txe_n == 1'b0 && empty == 1'b0)
                    state <= WRITE;
            end
            READ: begin              //usb_rxf_n拉高，从FT232H读回到空闲状态
                if(usb_rxf_n == 1'b1)
                    state <= IDLE;
            end
            WRITE: begin            //usb_txe_n拉高或者FPGA FIFO被读空，回到空闲状态
                if(usb_txe_n == 1'b1 || empty == 1'b1)
                    state <= IDLE;
            end
            default:
                state <= IDLE;
        endcase
end

endmodule
