跨时钟域处理总结（持续更新）

1、跨时钟域处理总结

网上资源太乱且杂，或缺少方法，或缺少代码，或缺少仿真，故在此特意总结一下方便学习，会持续更新
更新时间说明：
2024.12.15确定总结
2024.12.16更新

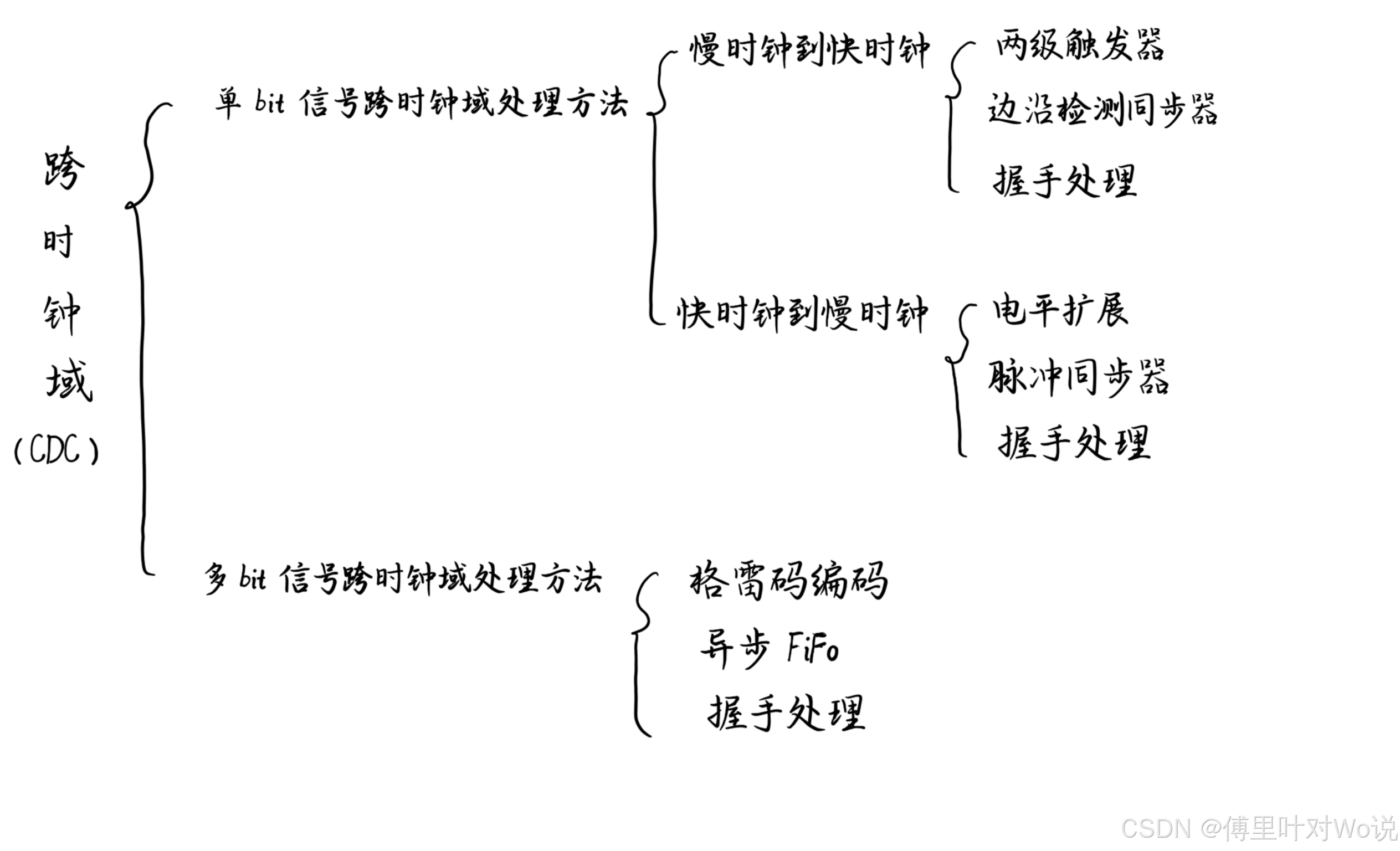

2、单bit信号跨时钟域处理

2.1 慢时钟到快时钟

频率相差2倍以上，快时钟采样不会丢失，不用考虑，使用两级触发器同步也就是电平同步器。但为了避免快时钟多次采样到有效信号，使用边沿检测同步器。
频率相差2倍以上，为了避免快时钟多次采样到有效信号，快时钟域对信号进行边沿检测，使用边沿检测同步器。
频率相差2倍以下，为避免快时钟采样丢失，需要进行握手的同步处理。

2.1.1 两级触发器

module slow_fast(
    input       a_clk,
    input       a_rst_n,
    input       a_data,
    input       b_clk,
    input       b_rst_n,
    output      b_data
    );

    reg [1:0]r_data;
    reg [1:0]r_data1;
    always@(posedge a_clk or negedge a_rst_n)begin
        if(!a_rst_n)begin
            r_data <= 'd0;
        end else begin
            r_data <= {r_data[0],a_data};
        end
    end

    always@(posedge b_clk or negedge b_rst_n)begin
        if(!b_rst_n)begin
            r_data1 <= 'd0;
        end else begin
            r_data1 <= {r_data1[0],r_data[1]};
        end
    end

    assign b_data = r_data1[1];

endmodule

Testbennth代码

module tb_slow_fast(

    );
    reg       a_clk     ;
    reg       a_rst_n   ;
    reg       a_data    ;
    reg       b_clk     ;
    reg       b_rst_n   ;
    wire      b_data    ;
    slow_fast slow_fast(
        .a_clk  (a_clk  ),
        .a_rst_n(a_rst_n),
        .a_data (a_data ),
        .b_clk  (b_clk  ),
        .b_rst_n(b_rst_n),
        .b_data (b_data )
    );

    initial a_clk = 1'b1 ;
    always#10 a_clk = ~a_clk ;//a_clk 50MHZ

    initial b_clk = 1'b1 ;
    always#2.5 b_clk = ~b_clk ;//b_clk 200MHZ

    initial begin
        a_rst_n = 0;b_rst_n = 0;a_data = 0;#8 ;
        a_rst_n = 1;b_rst_n = 1;a_data = 0;#20;

        a_data = 1;#20;
        a_data = 0;#20;
        a_data = 1;#20;
        a_data = 0;#20;
        a_data = 1;#20;
        a_data = 0;#20;

        $stop;

    end

endmodule

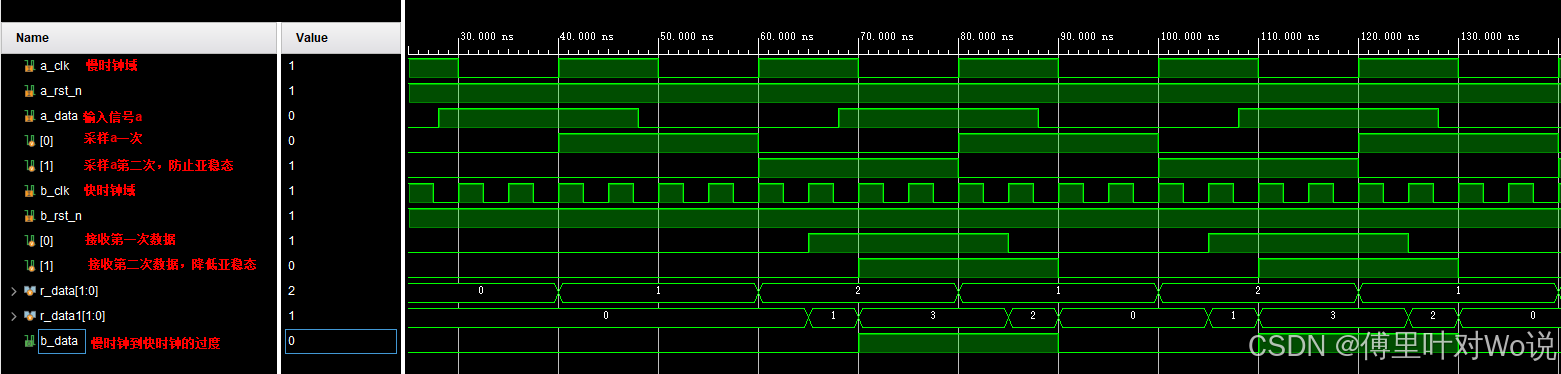

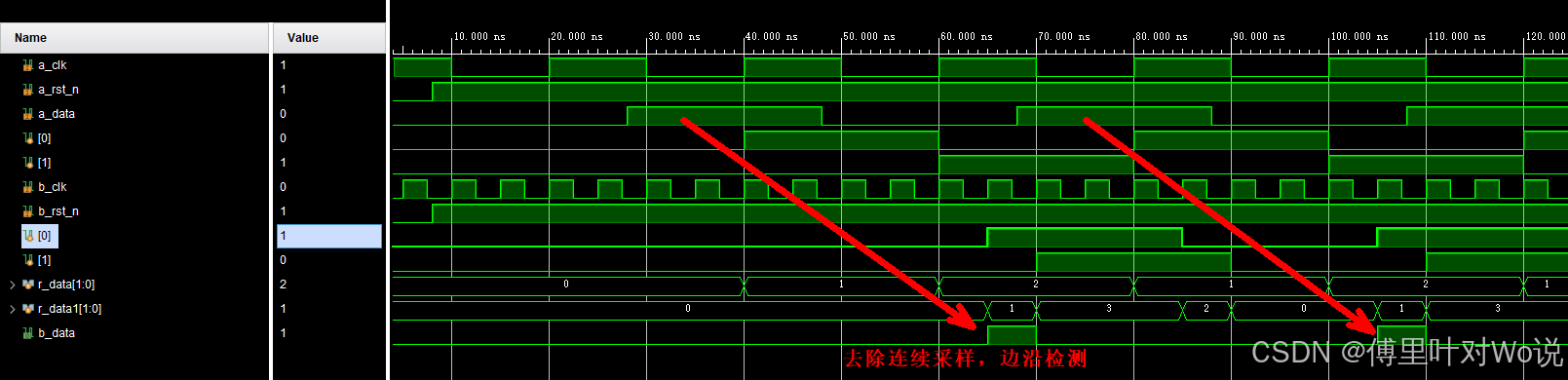

2.1.2 边沿检测同步器

module slow_fast(
    input       a_clk,
    input       a_rst_n,
    input       a_data,
    input       b_clk,
    input       b_rst_n,
    output      b_data
    );

    reg [1:0]r_data;
    reg [1:0]r_data1;
    always@(posedge a_clk or negedge a_rst_n)begin
        if(!a_rst_n)begin
            r_data <= 'd0;
        end else begin
            r_data <= {r_data[0],a_data};
        end
    end

    always@(posedge b_clk or negedge b_rst_n)begin
        if(!b_rst_n)begin
            r_data1 <= 'd0;
        end else begin
            r_data1 <= {r_data1[0],r_data[1]};
        end
    end

    assign b_data = !r_data1[1] & r_data1[0];

endmodule

2.1.2 握手处理

2.2 快时钟到慢时钟

2.2.1 电平扩展

2.2.2 脉冲同步器

2.2.3 握手处理

3、多bit信号跨时钟域处理

3.1 格雷码编码

3.2 异步FIFO

3.3 握手处理

4、下载验证

4.1 管脚约束

4.2 时序约束

4.3 下载bit文件验证
