快时钟域到慢时钟域分两种情况：
1、允许采样丢失：直接采用同步器即可。
2、不允许采样丢失：原理是保证快时钟域的信号宽度满足一定的条件，使得慢时钟域有足够的时间采样到。
对于情况2有两种方法解决：①信号展宽+边沿检测②握手，且①比②要优先被选择。因为握手资源消耗较大，一般不用。

方法一：

脉冲信号展宽+边沿检测，脉冲信号转换成电平信号再进行边沿检测

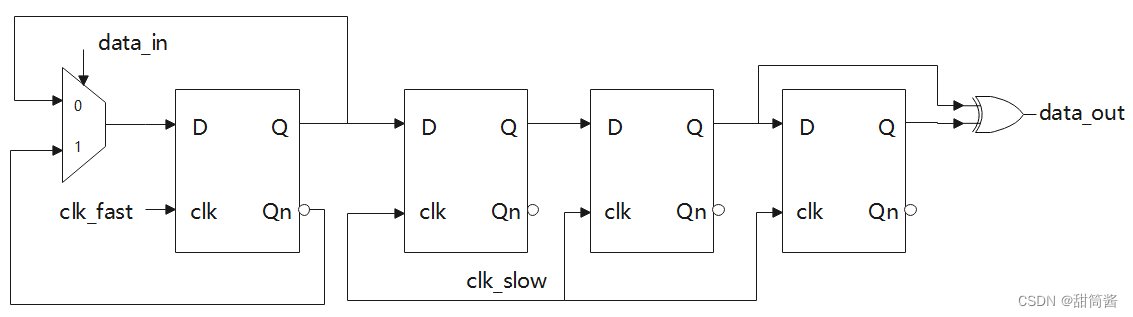

电路图：
代码：（verilog是描述电路的语言，所以要心中有电路，代码就好写了）

module pulse_detect(
    input              clk_fast    ,
    input              clk_slow    ,
    input              rst_n       ,
    input               data_in     ,
    output           dataout
);
  reg data_in_fast;
  reg [2:0] data_slow;
  //将脉冲信号在快时钟域展平为电平信号。即展宽脉冲信号。在两次脉冲信号之间为电平信号。
  always@(posedge clk_fast or negedge rst_n)begin
      if(!rst_n)
          data_in_fast<= 0;
      else
          data_in_fast<= data_in ? (~data_in_fast) : data_in_fast;
  end
  //将展宽的脉冲信号在慢时钟域打两拍，并检测边沿。
  always@(posedge clk_slow or negedge rst_n)begin
      if(!rst)
          data_slow <= 3'b0;
      else
          data_slow <= {data_slow[1:0],data_in_fast};
  end

  assign dataout = data_slow[2] ^ data_slow[1];
endmodule

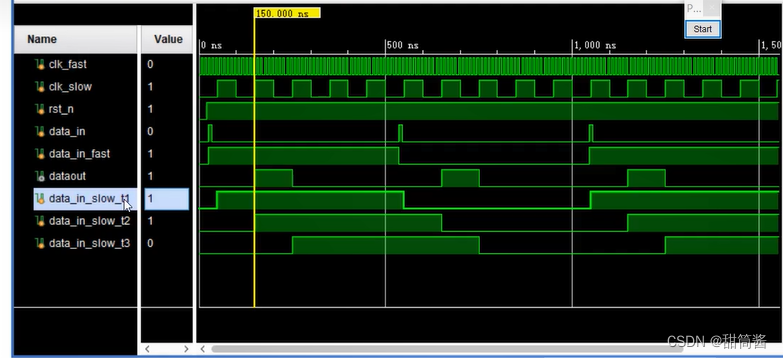

波形

方法二

握手+边沿：

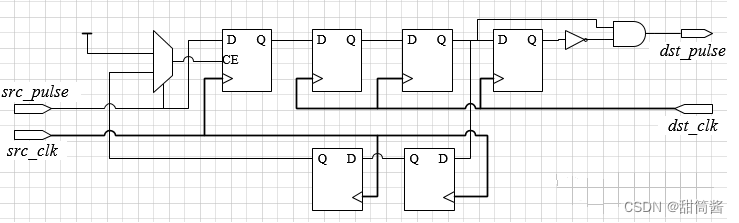

电路图：
代码1：

module pulse_detect(
  input         clk_fast  ,
  input         clk_slow  ,
  input         rst_n    ,
  input        data_in    ,

  output         dataout
);
    //握手方式
    reg fast_req;//fast时钟域的请求信号
    reg slow_ack;//slow时钟域的应答信号
    reg [2:0] slow_req;//slow时钟域的请求信号
    reg [2:0] fast_ack;//fast时钟域的应答信号

    //fast时钟域

    //将slow时钟域的应答信号打三拍，送到fast时钟域
    always@(posedge clk_fast or negedge rst_n)begin
        if(!rst_n)
            fast_ack <= 3'd0;
        else
            fast_ack <= {fast_ack[1:0],slow_ack};
    end

    //生成请求信号fast_req
    always@(posedge clk_fast or negedge rst_n)begin
        if(!rst_n)
            fast_req <= 0;
        else if(data_in)
            fast_req <= 1'b1;
        else
            //快时钟域中没有输入数据时
            //如果慢时钟域应答了，01x，则快时钟域此时不请求，否则，快时钟域的请求信号维持上一时钟的状态
            fast_req <= ((fast_ack[1]) & (~fast_ack[2])) ? 1'b0 : fast_req;
    end

    //slow时钟域

    //将fast时钟域的请求信号打三拍，送到slow时钟域
    always@(posedge clk_slow or negedge rst_n)begin
        if(!rst_n)
            slow_req <= 0;
        else
            slow_req <= {slow_req[1:0],fast_req};
    end

    //生成应答信号slow_ack
    always@(posedge clk_slow or negedge rst_n)begin
        if(!rst_n)
            slow_ack <= 0;
        else if(slow_req[1] & (~slow_req[2]))
            //如果快时钟域的请求信号由0变为1，01x，即发出请求信号，则慢时钟域进行应答
            slow_ack <= 1'b1;
        else
            //如果slow请求信号10x,即慢时钟域请求信号无效时，慢时钟域不应答
            //否则慢时钟域应答信号不变
            slow_ack <= (slow_req[2]&(~slow_req[1])) ? 1'b0 : slow_ack;
    end
    //当慢时钟域01x，发出请求信号时，输出为1.
    assign dataout = (~slow_req[2]) & (slow_req[1]);

endmodule

代码2：

module Sync_Pulse (
                input  src_clk,
                input  dst_clk,
                input  rst_n,
                input  src_pulse,

                output  dst_pulse
                  );

    reg req_state_dly1, req_state_dly2,dst_req_state,src_sync_req;
    reg ack_state_dly1,src_sync_ack;
    wire dst_sync_ack;

    always @ (posedge src_clk or negedge rst_n) begin
            if (rst_n == 1'b0)
                src_sync_req <= 1'b0;
            else if (src_pulse)
                src_sync_req <= 1'b1;
            else if (src_sync_ack)
                src_sync_req <= 1'b0;
            else;
     end


    always @ (posedge dst_clk or negedge rst_n) begin
            if (rst_n == 1'b0)
            begin
                req_state_dly1 <= 1'b0;
                req_state_dly2 <= 1'b0;
                dst_req_state <= 1'b0;
            end else begin
                req_state_dly1 <= src_sync_req;
                req_state_dly2 <= req_state_dly1;
                dst_req_state <= req_state_dly2;
             end
    end

    assign dst_sync_ack = req_state_dly2;

    always @ (posedge src_clk or negedge rst_n) begin
            if (rst_n == 1'b0) begin
                    ack_state_dly1 <= 1'b0;
                    src_sync_ack <= 1'b0;
            end
            else begin
                     ack_state_dly1 <= dst_sync_ack;
                     src_sync_ack <= ack_state_dly1;
            end
     end

    assign  dst_pulse =   dst_req_state & (~req_state_dly2);

endmodule

对上述代码增加同步失败的指示信号

module handshake_pulse_sync
(
        input src_clk , //source clock
        input src_rst_n, //source clock reset (0: reset)
        input src_pulse , //source clock pulse in

        output src_sync_fail , //source clock sync state: 1 clock pulse if sync fail.
        input dst_clk , //destination clock
        input dst_rst_n , //destination clock reset (0:reset)
        output dst_pulse //destination pulse out
);
        //INTER DECLARATION
        wire dst_pulse ;
        wire src_sync_idle ;
        reg src_sync_fail ;
        reg src_sync_req ;
        reg src_sync_ack ;
        reg ack_state_dly1, ack_state_dly2 ;
        reg req_state_dly1, req_state_dly2 ;
        reg dst_req_state ;
        reg dst_sync_ack ;

        assign src_sync_idle = ~(src_sync_req | src_sync_ack );

        //report an error if src_pulse when sync busy ;
        always @(posedge src_clk or negedge src_rst_n) begin
            if(src_rst_n == 1'b0)
                    src_sync_fail <= 1'b0 ;
            else if (src_pulse & (~src_sync_idle))
                    src_sync_fail <= 1'b1 ;
            else
                    src_sync_fail <= 1'b0 ;
        end


        //set sync req if src_pulse when sync idle ;
        always @(posedge src_clk or negedge src_rst_n) begin
                if(src_rst_n == 1'b0)
                        src_sync_req <= 1'b0 ;
                else if (src_pulse & src_sync_idle)
                        src_sync_req <= 1'b1 ;
                else if (src_sync_ack)
                        src_sync_req <= 1'b0 ;
        end

        always @(posedge src_clk or negedge src_rst_n) begin
                if(src_rst_n == 1'b0) begin
                        ack_state_dly1 <= 1'b0 ;
                        ack_state_dly2 <= 1'b0 ;
                        src_sync_ack <= 1'b0 ;
                end
                else begin
                        ack_state_dly1 <= dst_sync_ack ;
                        ack_state_dly2 <= ack_state_dly1 ;
                        src_sync_ack <= ack_state_dly2 ;
                end
        end

        always @(posedge dst_clk or negedge dst_rst_n) begin
                if(dst_rst_n == 1'b0) begin
                        req_state_dly1 <= 1'b0 ;
                        req_state_dly2 <= 1'b0 ;
                        dst_req_state <= 1'b0 ;
                end
                else begin
                        req_state_dly1 <= src_sync_req ;
                        req_state_dly2 <= req_state_dly1 ;
                        dst_req_state <= req_state_dly2 ;
                end
        end

        //Rising Edge of dst_state generate a dst_pulse;
        assign dst_pulse = (~dst_req_state) & req_state_dly2 ;
        //set sync ack when src_req = 1 , clear it when src_req = 0 ;

        always @(posedge dst_clk or negedge dst_rst_n) begin
                if(dst_rst_n == 1'b0)
                        dst_sync_ack <= 1'b0;
                else if (req_state_dly2)
                        dst_sync_ack <= 1'b1;
                else
                        dst_sync_ack <= 1'b0;
        end
endmodule
