MATLAB-读取csv表格（含ADC采样数据），测量SNR、SFDR、THD、SINAD、ENOB、ENOB、Fund、Nextsupr等参数，并对信号进行自动滤波

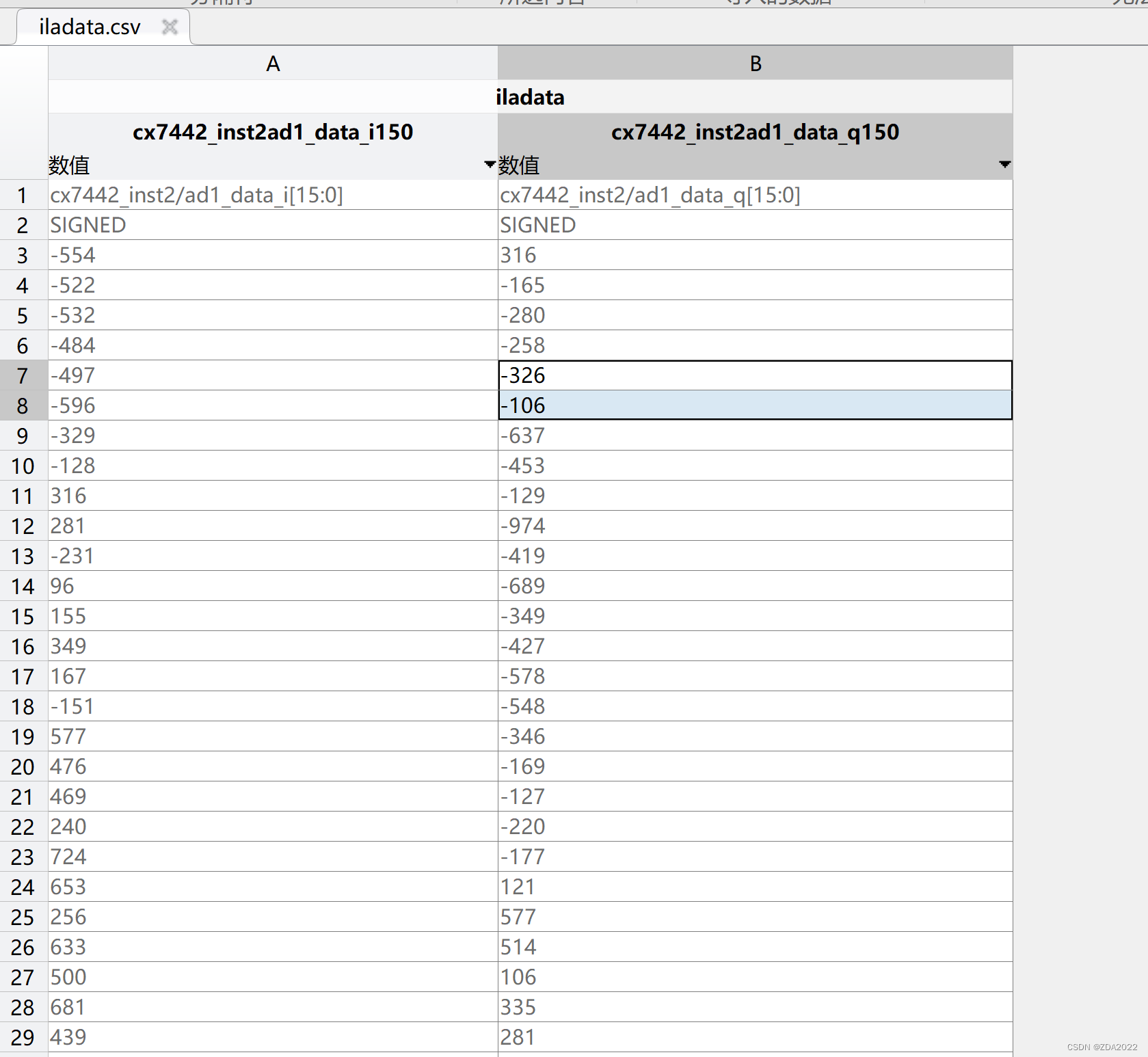

1、原数据形式

有IQ两路，16位量化，采样率80MHz

2、 读取数据

%读取数据
filename = 'iladata.csv';                   %文件地址
data = csvread(filename,2,0);               %读取csv文件

3、画图函数

function [fbj] = figurePlot(realdata, fs)
%   figurePlot画图函数
%realdata:数据
%fs：采样率
[~,harmpow,harmfreq] = thd(realdata(:,2),fs,5);                 %调用thd分析函数
fbj = figure;
thd(realdata(:,1),fs,5);
hold on;
%标注谐波
for i = 1:5
    text(harmfreq(i)/1e6,harmpow(i) + 10,num2str(harmfreq(i)/1e6),'Color','red');
end
ylabel('dB Fs');                                                %标注y轴
ylim auto                                                       %标注x轴
title('');
end

4、参数测量

%%
%参数测量
n = length(realdata);
w = kaiser(n, 38);
rbw = enbw(w, fs);
[Pxx, F] = periodogram(realdata(:,1), w, n, fs, 'psd');
Pxx = 10*log10(Pxx*rbw);

[max_value, max_index] = max(Pxx);          %求最大功率点与最大功率
[min_value, ~] = min(Pxx);                  %求最小功率点与最小功率
s_Fund = max_value;                         %Fund :dB Fs
s_nsd = min_value - max_value;              %NSD :dBc
[r, harmPow, harmFreq] = thd(realdata(:,1),fs,5);
s_hd2 = harmPow(2) - harmPow(1);            %HD2 :dBc
s_hd3 = harmPow(3) - harmPow(1);            %HD3 :dBc
s_hd4 = harmPow(4) - harmPow(1);            %HD4 :dBc
s_hd5 = harmPow(5) - harmPow(1);            %HD5 :dBc

sumharmPow = 0;
for i =2: 5
    sumharmPow = sumharmPow + 10^(0.1*harmPow(i));
end
s_thd = 10*log10((10^(0.1*harmPow(1)))/sumharmPow);%THD :dBc, THD = 10*log(S/D),S为信号功率，D为杂波功率

temp = Pxx(max_index-5:max_index + 5);
Pxx(max_index-5:max_index + 5) = min_value;
[next_max_value, next_max_index] = max(Pxx);
Pxx(max_index-5:max_index + 5) = temp;
s_next_supr = next_max_value - max_value;           %Next Supr:dBc
s_sfdr = - s_next_supr;                             %SFDR: dBc

s_sinad = sinad(realdata(:,1),fs);                  %SINAD: dBc
s_enob = (s_sinad - s_Fund - 1.76)/6.02;            %ENOB: Bits
s_snr = snr(realdata(:,1), fs);                     %SNR: dBc


%控制台输出
disp(['SNR:' num2str(s_snr)  ' dBc']);
disp(['SFDR:' num2str(s_sfdr)  ' dBc']);
disp(['THD:' num2str(s_thd)  ' dBc']);
disp(['SINAD:' num2str(s_sinad)  ' dBc']);
disp(['ENOB:' num2str(s_enob)  ' Bits']);
disp(['Fund.:' num2str(s_Fund)  ' dBc']);
disp(['Next supr:' num2str(s_next_supr)  ' dBc']);
disp(['HD2:' num2str(s_hd2)  ' dBc']);
disp(['HD3:' num2str(s_hd3)  ' dBc']);
disp(['HD4:' num2str(s_hd4)  ' dBc']);
disp(['HD5:' num2str(s_hd5)  ' dBc']);
disp(['NSD:' num2str(s_nsd)  ' dBc']);

5、自动滤波，带宽5MHZ

function outlo = filter_my(data,fs,f_max,BW)
%滤波函数
%data:数据
%fs：采样率
%f_max：中心频率点
%BW：带宽


Fs = fs/1e6;
N    = 128;        %滤波器阶数
Fc1  = f_max - BW/2;   %%自适应通带
Fc2  = f_max + BW/2;
flag = 'noscale';

win = hamming(N+1);             %窗函数

blo  = fir1(N, [Fc1 Fc2]/(Fs/2), 'bandpass', win, flag);    %滤波器

outlo = filter(blo,1,data);

6、结果图展示

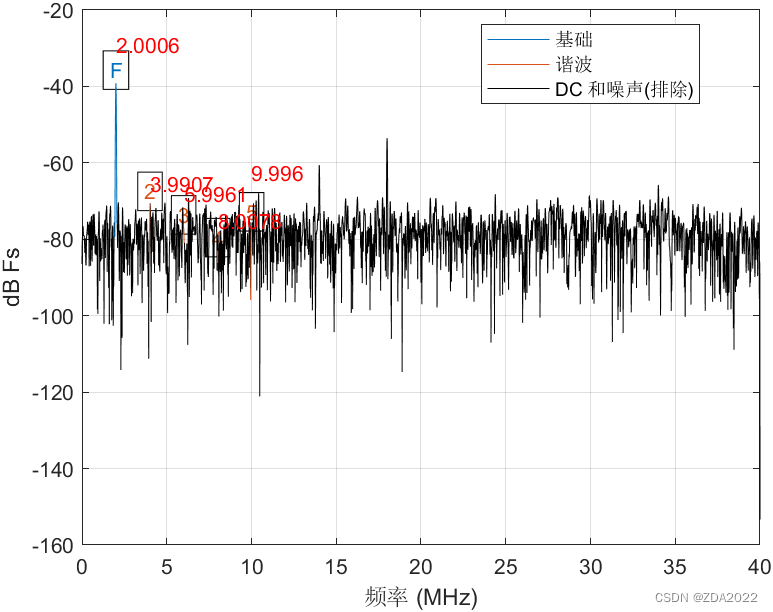

原始数据频谱分析与参数测量

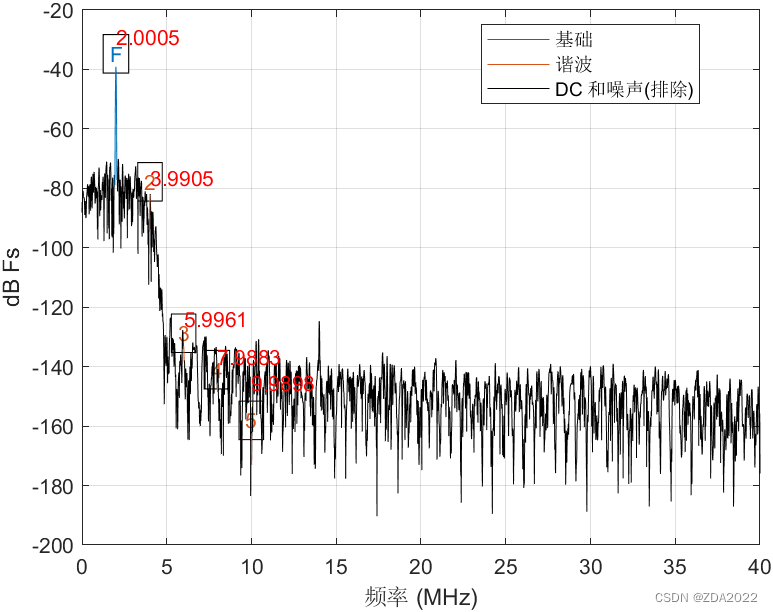

滤波后数据频谱分析与参数测量

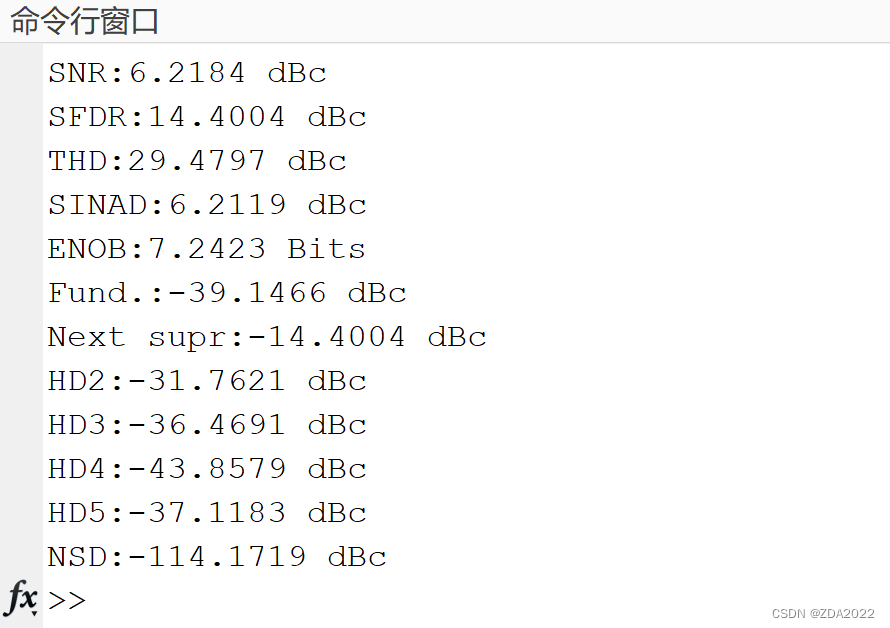

 控制台参数测量输出
