simulink的to workspace使用

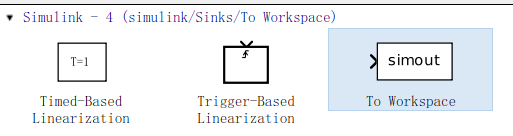

to workspace在下面的路径中找到
在这里插入图片描述
workplace 就是matlab中的工作变量窗口
to workplace 就是把simlink中的数据保存到 workplace中，然后就可以用plot等来画图了
如：
在这里插入图片描述
在simulink里命名to workspace的名称，如图中的Vout，运行simulink以后没有问题，然后就可以在MATLAB的工作变量窗口中找到这个数据了
在这里插入图片描述
