二极管门电路

【 1.概述】

门电路：

• 实现基本运算、复合运算的单元电路，如：与门、与非门、或门……
• 门电路中以高/低电平表示逻辑状态的1/0

正逻辑（默认）： 高电平表示1，低电平表示0。
负逻辑： 低电平表示0，高电平表示1。

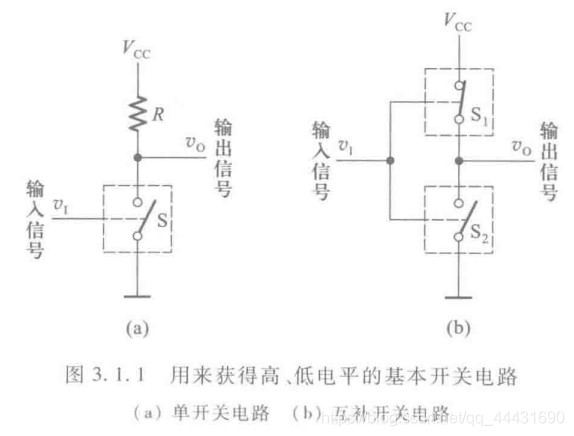

图（a）电路缺点：
R过大，开关断开时，Vo不一定是高电平
R过小，开关闭合时，电源短路。

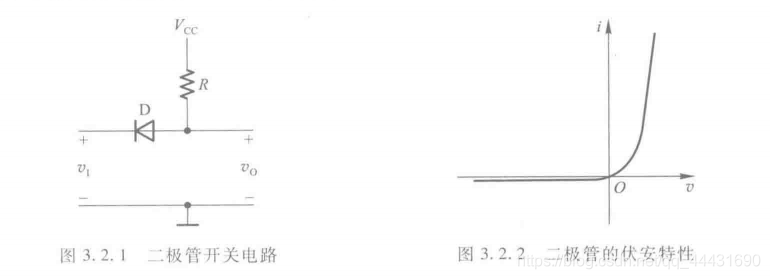

【 2.二极管开关电路】

Vi为高电平时，二极管截止，Vo为高电平。
Vi为低电平时，二极管导通，Vo为低电平。

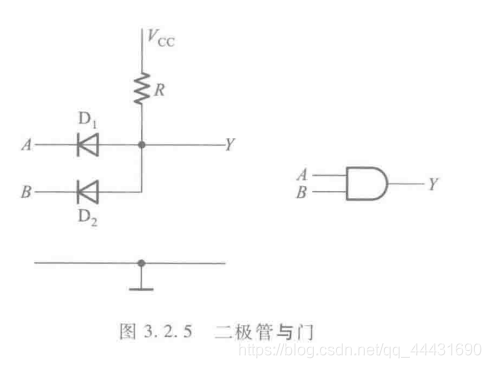

【 3.二极管与门电路】

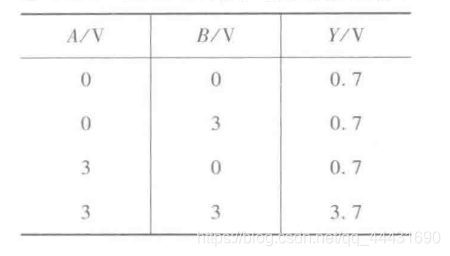

设VCC=5V，A、B输入端的高、低电平分别为Vih=3V,Vol=0V,二极管D1、D2的正向导通电压为0.7V。则
详解：
1. 由于两个二极管相同。
【 两个二极管均处于相同的状态（导通或截止）】= 【 A、B节点电压必定相同 】
2. 若A、B节点电压不同，由于二极管稳压特性，则两个管子必定处于不同的状态（一个导通，一个截止）从而使得Y处节点电压相同。
则应当是节点电压低的一端对应的二极管导通，从而保证Y处较低的电压。

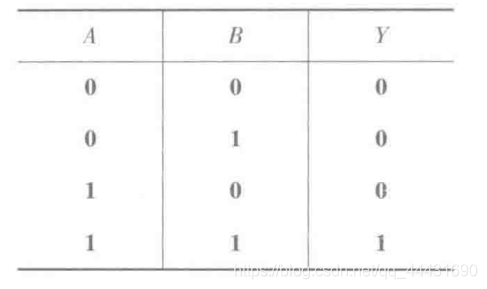

若规定3V以上为高电平，用逻辑1表示；
0.7V以下为低电平，用逻辑0表示。则：

【 4.二极管或门电路】

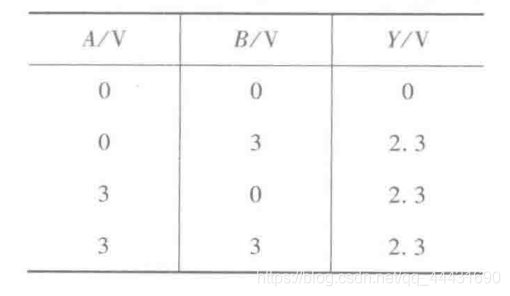

设VCC=5V，A、B输入端的高、低电平分别为Vih=3V,Vol=0V,二极管D1、D2的正向导通电压为0.7V。则：
详解：
1. 【 两个二极管均处于相同的状态（导通或截止）】= 【 A、B节点电压必定相同 】
2. 若A、B节点电压不同，两个管子一个导通、一个截止，从而保证Y处节点电压一致。
则应当是节点电压高的一端对应的管子导通，另一个管子截止。从而保证Y处较高的电压。

若规定2.3V以上为高电平，用逻辑1表示；
0V以下为低电平，用逻辑0表示。则：

【 5.二极管门电路特点】

• 电平有偏移，高低电平定义不同。
• 带负载能力差。
• 只适用于集成电路内部的逻辑单元。

【 6. 总结】

二极管门电路的判断：

①与门

①先让A、B处节点电压不一致：A管子截止，B管子截止。
②列出等式
Y-A=0.7
Y-B<0.7
③分析：
B处节点电压较大 -> Y处电压不够大（为0）来使B导通 -> B输出1，A输出0，Y输出0。
同理， A输出1，B输出0，Y输出0。

②或门

①先让A、B处节点电压不一致：A管子截止，B管子截止。
②列出等式
A-Y=0.7
B-Y<0.7
③分析：
B处节点电压较小-> Y处电压不够小（为1）来使B导通 -> B输出0，A输出1，Y输出1。
同理， A输出1，B输出0，Y输出1。
