基于51单片机的停车场车位管理系统（程序+仿真+原理图+软件）

基于51单片机的停车场车位管理系

1、主要功能

该系统由：电源模块、传感器模块、显示模块、手动键盘输入模块、车辆车位模拟模块等模块组成。可以实现控制的开启、显示停车场现有车辆数和已停放过车辆数、人工的设置总车位数以及剩余车位数的数值显示等功能。总共拥有16个模拟的停车位，用来显示车辆停放的具体位置。

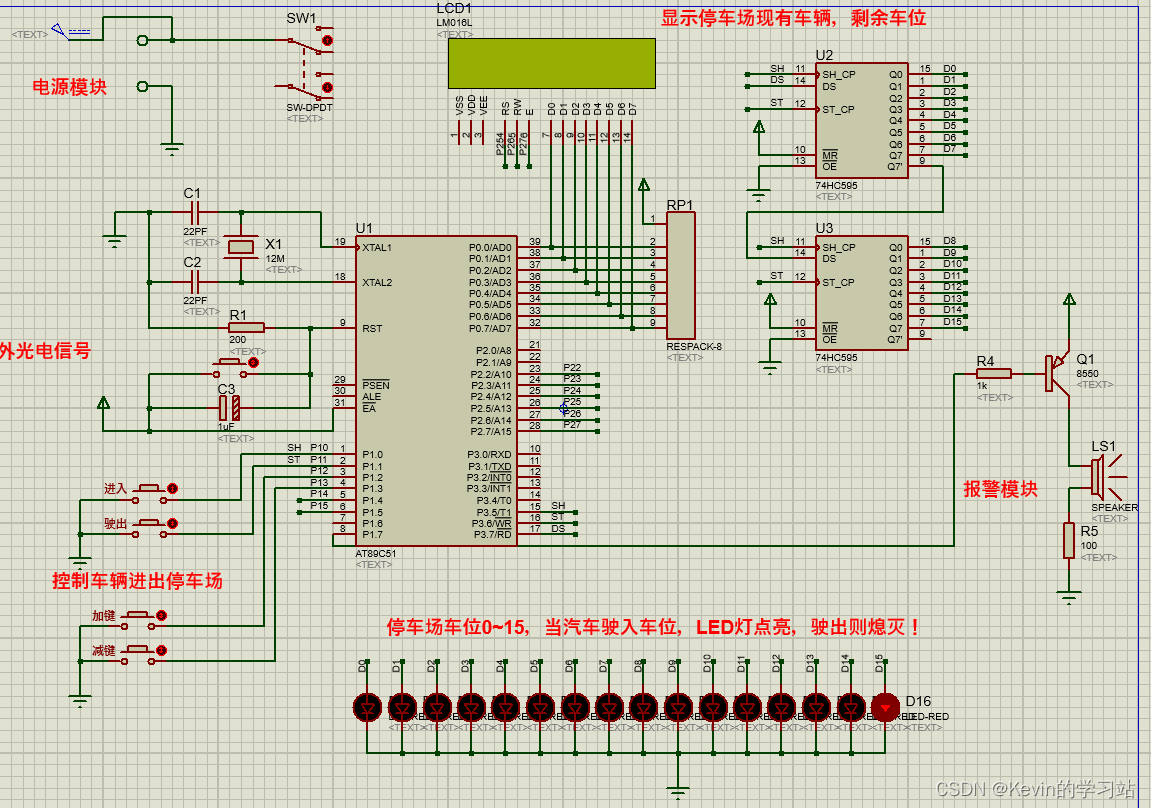

2、仿真实验

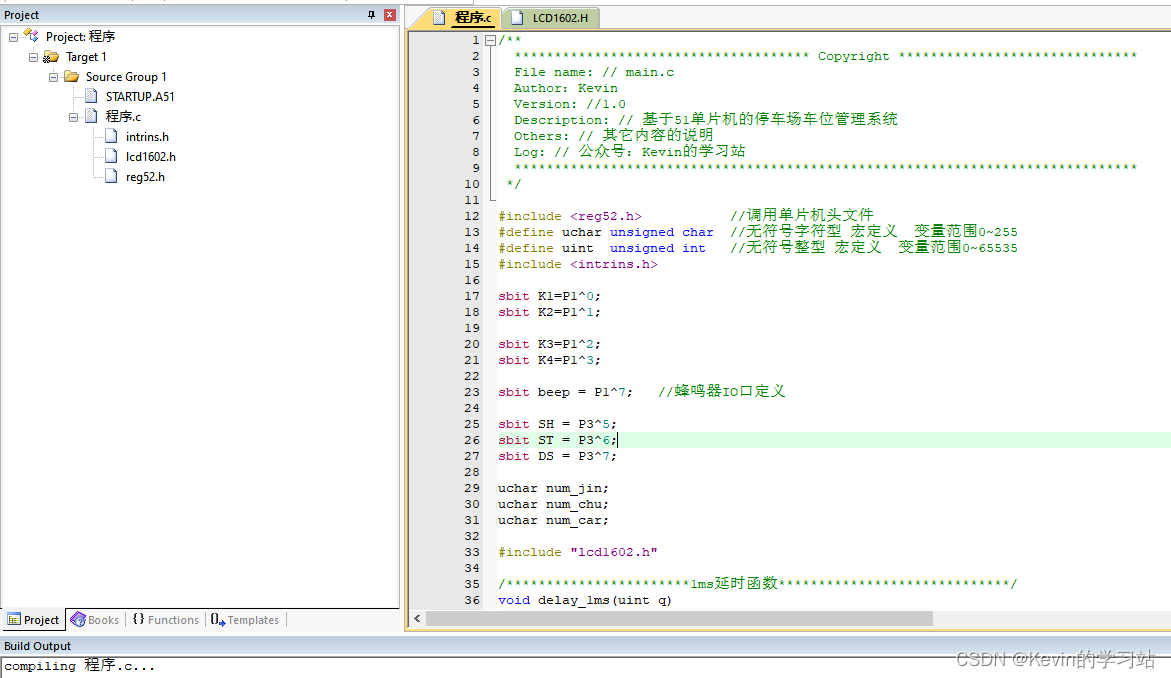

3、程序代码

/**
  ************************************* Copyright ******************************
  File name: // main.c
  Author：Kevin
  Version: //1.0
  Description: // 基于51单片机的停车场车位管理系统
  Others: // 其它内容的说明
  Log: // 公众号：Kevin的学习站
  ******************************************************************************
 */

#include <reg52.h>	         //调用单片机头文件
#define uchar unsigned char  //无符号字符型 宏定义	变量范围0~255
#define uint  unsigned int	 //无符号整型 宏定义	变量范围0~65535
#include <intrins.h>

sbit K1=P1^0;
sbit K2=P1^1;

sbit K3=P1^2;
sbit K4=P1^3;

sbit beep = P1^7;   //蜂鸣器IO口定义

sbit SH = P3^5;
sbit ST = P3^6;
sbit DS = P3^7;

uchar num_jin;
uchar num_chu;
uchar num_car;

#include "lcd1602.h"

/***********************1ms延时函数*****************************/
void delay_1ms(uint q)
{
	uint i,j;
	for(i=0;i<q;i++)
		for(j=0;j<120;j++);
}

void write_74hc595(unsigned int num)
{
	int i;
	ST = 0;
	for(i=0; i<16; i++)
	{
		SH = 0;
		if (num & 0x0001)
		{
			DS = 1;
		}
		else
		{
			DS = 0;
		}
		SH = 1;
		num >>= 1;
	}
	ST = 1;
}

unsigned int num_2_led(unsigned int num)
{
	int i;
	unsigned int ret=0;
	if (num > 16)
	    return 0xFFFF;
	for(i=0;i<num;i++)
	{
		ret |= 1<<i;
	}
	return ret;
}

void key()	 //独立按键程序
{
	if(!K1)	       // 	  汽车进入
	  {
		delay_1ms(20);
		if(!K1)
		  {
            while(!K1)
		    ;
			if(num_car==16)	 { beep=0; 	delay_1ms(200);  beep=1;}
            if(num_car<16)	 { num_car++;  if(num_jin<=255) { num_jin++;}  }
			write_sfm2(1,4,num_jin);
			write_sfm2(1,12,num_chu);
			write_sfm2(2,4,num_car);
		    write_sfm2(2,12,16-num_car);
			write_74hc595(num_2_led(num_car));
		  }
	}
	if(!K2)	       // 	 // 	  汽车驶出
	  {
		delay_1ms(20);
		if(!K2)
		  {
            while(!K2);
           if(num_car>=1) {	num_car--;  if(num_chu<=255) { num_chu++;}  }
		    write_sfm2(1,4,num_jin);
			write_sfm2(1,12,num_chu);
			write_sfm2(2,4,num_car);
		    write_sfm2(2,12,16-num_car);
			write_74hc595(num_2_led(num_car));
		  }
	}

 /***********************手动修改小区内停车位*************************************/
	if(!K3)	       // 		   人工调节
	  {
		delay_1ms(20);
		if(!K3)
		  {
            while(!K3);
 		   if(num_car<16)	 { num_car++; }
			write_sfm2(1,4,num_jin);
			write_sfm2(1,12,num_chu);
			write_sfm2(2,4,num_car);
		    write_sfm2(2,12,16-num_car);
		  }
	}
	if(!K4)	       // 	 // 		   人工调节
	  {
		delay_1ms(20);
		if(!K4)
		  {
            while(!K4);
           if(num_car>=1) {	num_car--;  }
		    write_sfm2(1,4,num_jin);
			write_sfm2(1,12,num_chu);
			write_sfm2(2,4,num_car);
		    write_sfm2(2,12,16-num_car);
		  }
	}
}

/***************主函数*****************/
void main()
{
    init_1602();
    write_string(1,0,"Jin:    Chu:");
    write_string(2,0,"Car:      P:");
	write_sfm2(1,4,num_jin);
	write_sfm2(1,12,num_chu);
	write_sfm2(2,4,num_car);
	write_sfm2(2,12,16-num_car);
	write_74hc595(0);
	while(1)
	{
		key();					//独立按键程序
	}
}

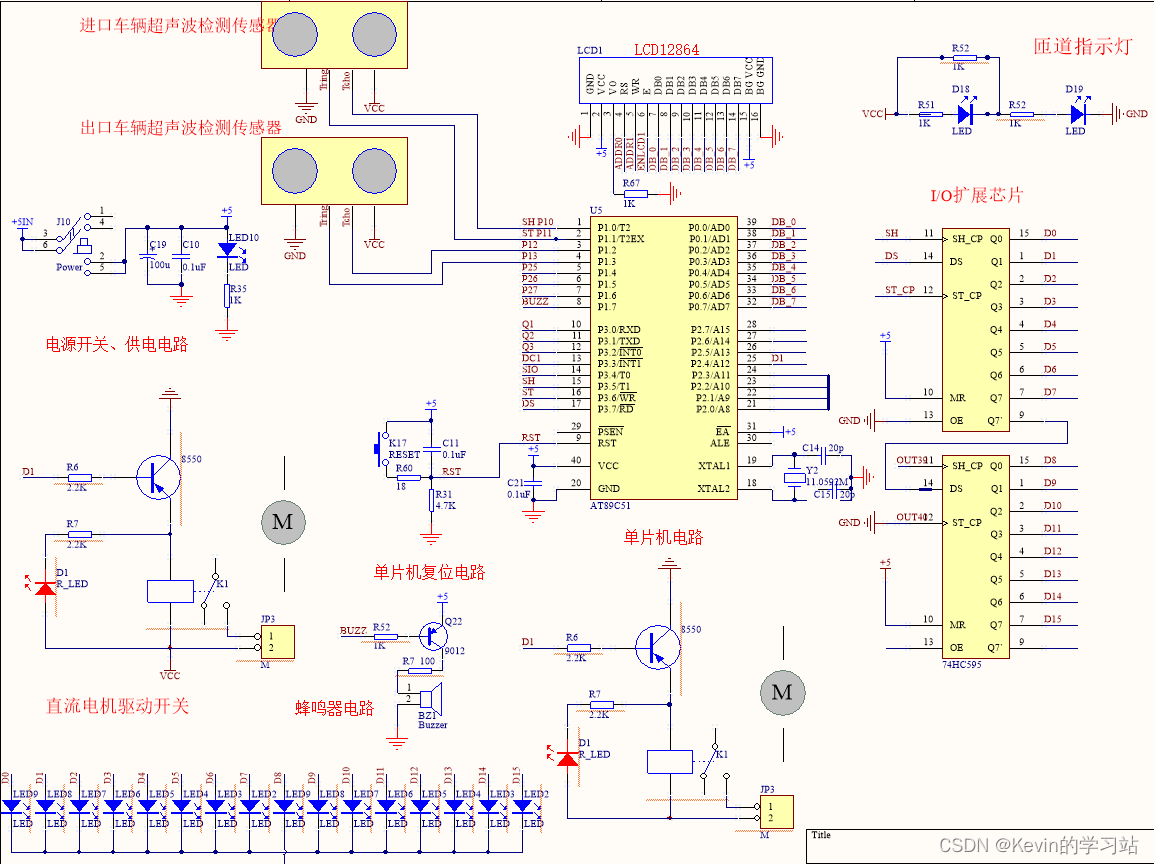

4、原理图

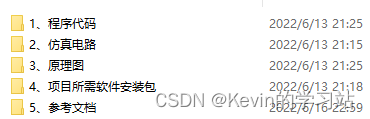

5、资源获取

百度网盘链接：

链接：https://pan.baidu.com/s/1NWg8EdI-6MJoonAWQcVTsg
提取码：j7b1
解压密码在公众号：Kevin的学习站，回复：052获取！

项目的仿真和程序工程已经放在下面公众号里面，可以关注公众号：Kevin的学习站，输入关键字：“052”，就可以获取啦！创作不易，但您的点赞、关注、收藏就是对我最大的鼓励！
