PLC定时器循环启动

▍ 小太阳 ☼

已于 2024-12-11 16:56:19 修改

阅读量1.2k

点赞数 2

文章标签：程序人生开发语言学习笔记

于 2024-12-11 10:58:56 首次发布

本文链接：https://blog.csdn.net/qq_44898112/article/details/144391261

版权

TON2的输出TON2.Q用常闭点作为TON1的使能，TON1的输出TON1.Q用常开点作为TON2的使能，这样TON1的输出TON1.Q的周期为这两个定时器时间之和（plc里面的定时器怎么循环启动？_百度知道）

TON：延时启动。输入持续为1，到达PT设定时间，输出为1，输入断开，输出为0

（下面M10.0与循环定时器的操作无关）

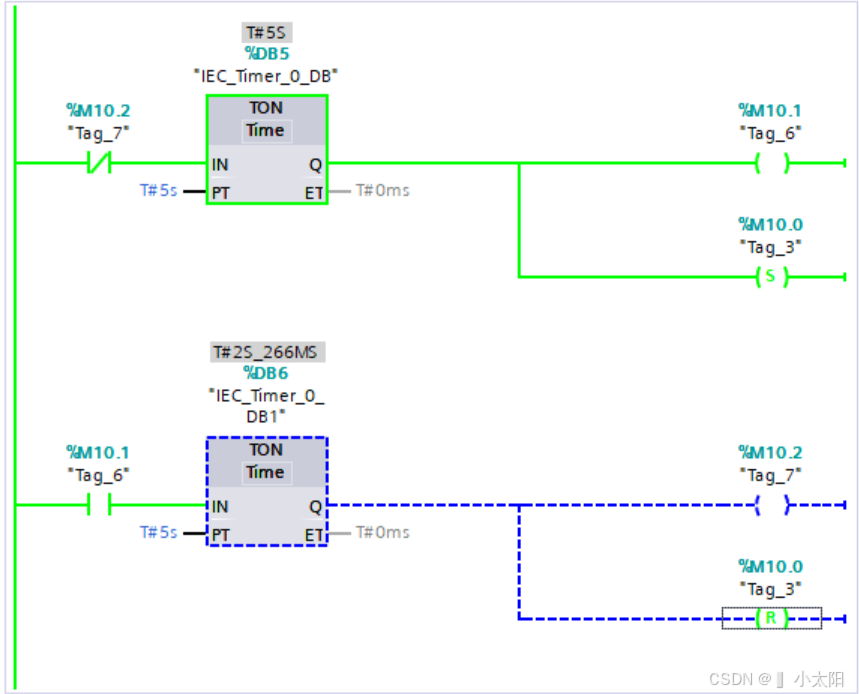

一开始M10.2是0，触发TON1，开始计时，5s后接通Q，M10.1和M10.0设为1（保持）；

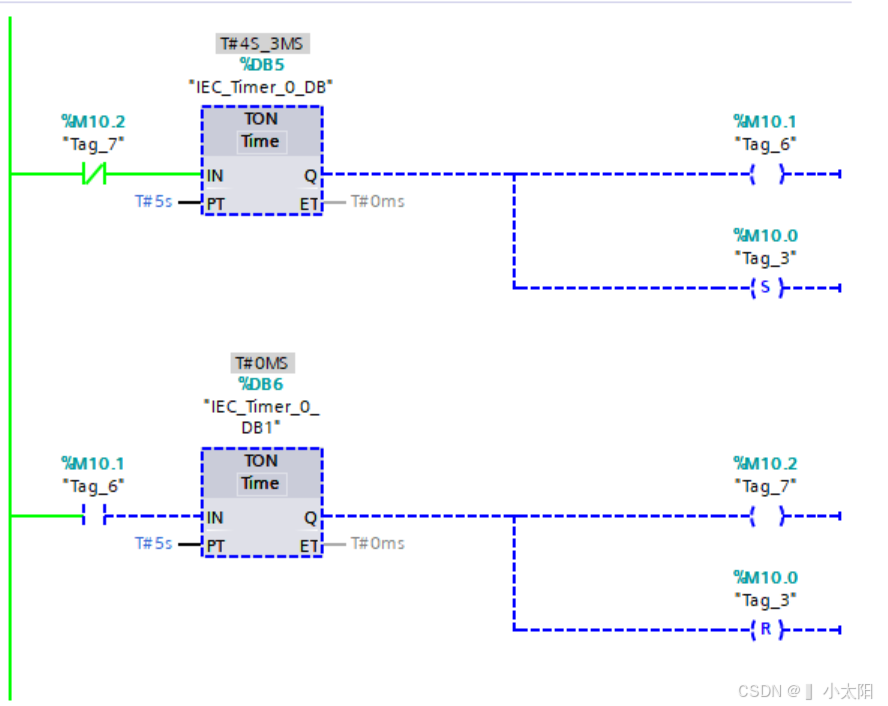

M10.1为1时，TON2开始计时，5s后M10.2设为1，M10.0复位为0；

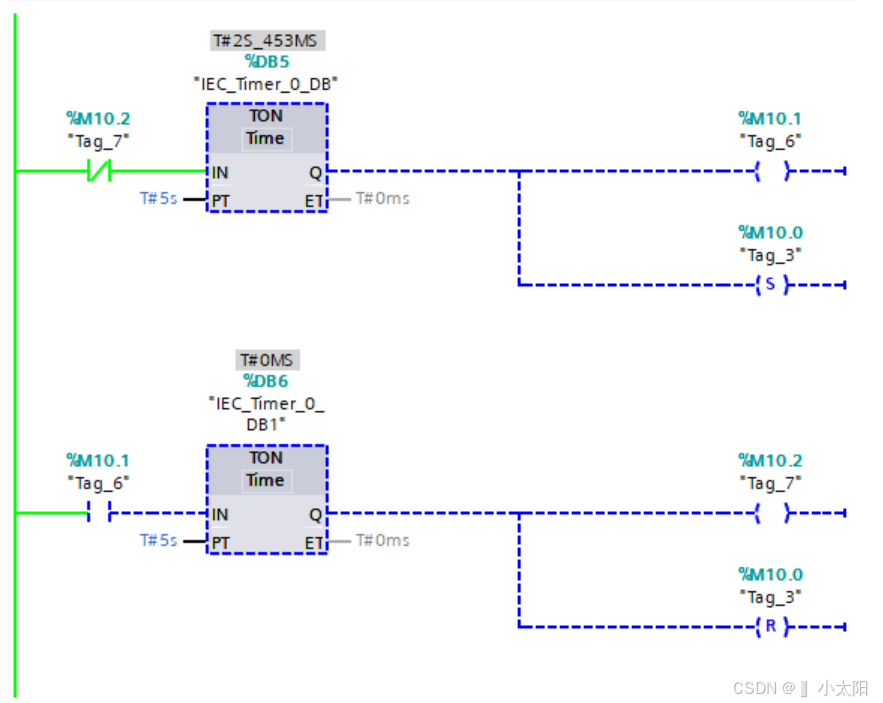

M10.2为1时，TON1输入为0，输出断开，M10.1为0，TON2输入为0，M10.2为0，重置TON1

这个程序相当于设定M10.0的值5s为0，5s为1，循环
