Halcon 第四章『图像特征与提取』◆第1节：基于区域形状特征

        第1节：区域形状特征&相关算子

        定义是描述图像中局部区域的几何属性，如面积、中心等。

        1、区域的面积和中心点

Image图像 / Features特征         计算区域的面积和中心点坐标 area_center(Regions : : : Area, Row, Column)         Regions：输入参数，输入的区域。         Area：输出元组，为每个独立区域的面积。         Row：输出元组，为每个独立区域中心点的行Y坐标。         Column：输出元组，为每个独立区域中心点的列X坐标。

案例1：计算ROI区域的面积和中心点坐标

read_image(Image, 'data/holes')
*将图像转换为单通道灰度图
rgb1_to_gray (Image, GrayImage)
*创建矩形选区，选择感兴趣部分
gen_rectangle1 (Rectangle, 180, 83, 371, 522)
*输出感兴趣的区域
reduce_domain (GrayImage, Rectangle, ROI1)
*阈值分割区域
threshold (ROI1, Regions, 0, 95)
*分割后的区域，将不相连的区域连通为独立的区域
connection (Regions, Snowcity)
*计算所有不相连区域的面积和中心点坐标
area_center (Snowcity, Area, Row, Column)
*在窗口中显示面积信息
disp_message(200000, Area, 'window', Row, Column, 'red', 'true')

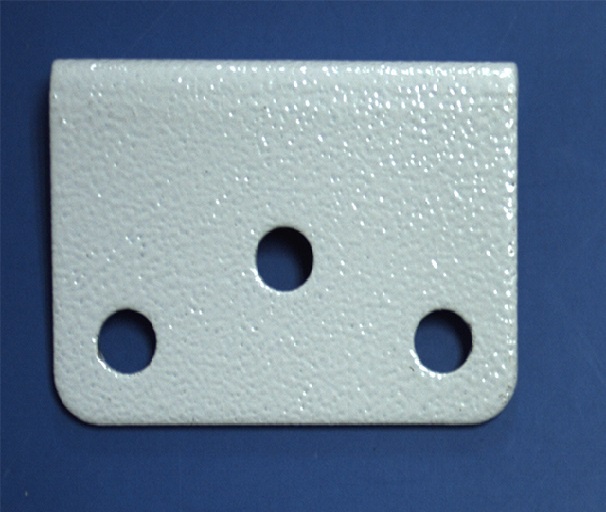

原图

ROI1区域

Region区域

计算目标区域Snowcity的面积并显示

        2、封闭区域（孔洞或封闭的裂缝）的面积

Image图像 / Features特征         提取一个区域中洞（封闭的裂缝）的面积 area_holes(Regions : : : Area)         Regions：输入参数，输入需要测量的区域。         Area：输出参数，输出该区域中孔/洞的总面积（数组）；如果没有则为0。

read_image (Image, 'rings_and_nuts')
threshold (Image, Region, 128, 255)
*提取Region区域中洞的总面积
area_holes (Region, Area)
*在窗口中显示面积信息
disp_message (200000, 'Size of enclosed area (holes): ' + Area + ' pixel', 'window', 12, 12, 'black', 'true')

原图rings_and_nuts

计算此图中黑色部分的总面积，并显示在窗口中

        3、根据特征值选择区域

在菜单栏中此图标为特征直方图         Image图像 / Features特征          根据要求的区域特征提取适应的区域。 select_shape(Regions : SelectedRegions : Features, Operation, Min, Max : )         Regions：输入参数，输入需要测量的区域（数组）。         SelectedRegions：输出参数，输出符合的区域（数组），不符合的区域则不会显示在此。         Features：输入参数，输入要检测的特征，如下 【 'anisometry'——最小外接椭圆，Ra/Rb长轴与短轴的比值。 'area'——区域的面积。 'area_holes'——所有洞的面积。 'bulkiness'——椭圆参数，蓬松度π*Ra*Rb/A。 'circularity'——区域的圆度。 'roundness'——圆度，与circularity计算方法不同。 'compactness'——区域的紧密度。  'connect_num'——输入区域中非连通区域的数量。 'contlength'——轮廓线总长度。  'convexity'——凸性（Min,Max百分比值0.0-1.0）。 'dist_deviation'——区域边界到中心距离的偏差。 'dist_mean'——区域边界到中心的平均距离。 'euler_number'——欧拉数，即连通数和洞数的差。 'height'——输入区域的高度（平行于坐标轴）。 'width'——输入区域的宽度（平行于坐标轴）。 'holes_num'——输入区域包含的孔洞数量。 'inner_radius'——输入区域的最大内接圆的半径。 'outer_radius'——输入区域的最小外接圆的半径。 'inner_width'——输入区域的与坐标轴平行的最大内接矩形的宽度。  'inner_height'——输入区域的与坐标轴平行的最大内接矩形的高度。 'max_diameter'——输入区域的最大直径。 ｛几何矩 'moments_i1', 'moments_i2', 'moments_i3', 'moments_i4', 'moments_ia', 'moments_ib', 'moments_m02', 'moments_m02_invar', 'moments_m03', 'moments_m03_invar', 'moments_m11', 'moments_m11_invar', 'moments_m12', 'moments_m12_invar', 'moments_m20', 'moments_m20_invar', 'moments_m21', 'moments_m21_invar', 'moments_m30', 'moments_m30_invar', 'moments_phi1', 'moments_phi2', 'moments_psi1', 'moments_psi2', 'moments_psi3', 'moments_psi4',｝ 'num_sides'——多边形边数。 'orientation'：区域方向。 'phi'——等效椭圆方向。 'ra'——等效椭圆长轴半径长度。 'ratio'——比例。 'rb'——等效椭圆短轴半径长度。 'rect2_len1'——最小外接矩形长度的一半。 'rect2_len2'——最小外接矩形长度的一半。 'rect2_phi'——最小外接矩形的方向。 'rectangularity'——矩形度。 'row'——输入区域中心点行坐标。 'column'——输入区域中心点列坐标。 'row1'——左上角行坐标。 'column1'——左上角列坐标。 'row2'——右下角行坐标。 'column2'——右下角列坐标。 'struct_factor'——椭圆参数，Anisometry*Bulkiness-1。 】          Operation：输入参数，特征的方式，【 'and'全部特征, 'or'特征之一】。         Min：输入参数，输入该特征的最小值，范围0.0-99999.0。         Max：输入参数，输入该特征的最大值，范围0.0-99999.0。

Image图像 / Features特征         选择彼此有某种关系的区域。 select_shape_std(Regions : SelectedRegions : Shape, Percent : )         Regions：输入参数，输入要检测的区域。         SelectedRegions：输出参数，输出符合的区域（数组），不符合的不会在此显示。         Shape：输入参数，输入要检测的形状特征，【 'max_area'找出最大面积的区域, 'rectangle1'外形类似与水平矩形的百分之多少, 'rectangle2'外形类似于任意矩形的百分之多少】         Percent：输入参数，类似尺寸的百分比，范围0.0-100.0(lin)。

read_image (Image, 'fabrik')
*区域生长分割出的Regions
regiongrowing (Image, Regions, 1, 1, 3, 10)

dev_set_color ('red')
*Ra/Rb长轴与短轴的比值在0.95-1之间的，输出区域Snowcity-1
select_shape (Regions, Snowcity-1, 'convexity', 'and', 0.95, 1)
dev_set_color ('green')
*区域的高度范围在100-512之间的，输出区域Snowcity-2
select_shape (Regions, Snowcity-2, 'height', 'and', 100, 512)
dev_set_color ('blue')
*面积大小在1-100之间的，输出区域Snowcity-3
select_shape (Regions, Snowcity-3, 'area', 'and', 1, 100)

原图fabrik

区域生长分割的Regions

椭圆Ra/Rb长轴与短轴的比值  Snowcity-1

区域的高度范围在100-512之间的Snowcity-2

面积大小在1-100之间的Snowcity-3

        4、根据特征值创建区域

Image图像 / Features特征         计算一个区域最大的内切圆 inner_circle(Regions : : : Row, Column, Radius)         Regions：输入参数，输入的区域         Row,Column：输出参数，输出最大内接圆的圆心坐标。         Radius：输出参数，该最大内接圆的半径。

Image图像 / Features特征         计算一个区域内部最大的矩形 inner_rectangle1(Regions : : : Row1, Column1, Row2, Column2)

Image图像 / Features特征         计算一个区域的最小圆的半径 smallest_circle(Regions : : : Row, Column, Radius)

Image图像 / Features特征         计算包围一个区域最小的水平矩形 smallest_rectangle1(Regions : : : Row1, Column1, Row2, Column2)

Image图像 / Features特征         计算包围一个区域最小任意方向摆放的矩形 smallest_rectangle2(Regions : : : Row, Column, Phi, Length1, Length2)         Regions：输入参数，输入的区域。         Row, Column：输出参数，最小外接矩形的几何中心坐标。         Phi：输出参数，最小外接矩形的角度方向。要求【- pi / 2 < Phi && Phi <= pi / 2】         Length1：输出参数，输出长轴半径。【 Length1 >= 0.0】         Length2：输出参数，输出短轴半径。【Length2 >= 0.0 && Length2 <= Length1】

read_image (Image, 'fabrik')
dev_open_window (0, 0, 512, 512, 'black', WindowID)
dev_set_color ('white')
dev_set_draw ('fill')
regiongrowing (Image, Regions, 1, 1, 3, 500)
inner_circle (Regions, Row, Column, Radius)
dev_set_color ('red')
disp_circle (WindowID, Row, Column, Radius)

fabrik

被白色填充的Regions

Regions实际的分割情况

每个区域最大的内切圆

dev_close_window ()
read_image (Image, 'data/garlic2')
get_image_size (Image, Width, Height)
dev_open_window (0, 0, Width/1.5, Height/1.5, 'black', WindowHandle)
rgb1_to_gray (Image, GrayImage)
*使阈值处理提取出了较暗的区域
threshold (GrayImage, Region, 100, 255)
*将非连通区域分割成一组区域的集合
connection (Region, ConnectedRegions)
*利用面积特征，将比较大快的区域分割出来
select_shape(ConnectedRegions,selectRegion,'area','and',50000,200000)
*求最小外接矩形
smallest_rectangle2 (selectRegion, Row1, Column1, Phi, Length1, Length2)
*根据矩形参数创建举行的轮廓
gen_rectangle2_contour_xld (Snowcity, Row1, Column1, Phi, Length1, Length2)
*显示最小外接矩形
dev_set_window (WindowHandle)
dev_set_draw ('margin')
dev_set_line_width (3)
dev_display (Image)
dev_display (Snowcity)

原图

ConnectedRegions

selectRegion

Row1, Column1, Phi, Length1, Length2

Snowcity

最后以原图为背景显示创建的矩形

参考文献：

杨青—《Halcon机器视觉算法原理与编程实战》
