画PCB步骤

画PCB步骤

1.导入原理图器件

2.画PCB边界

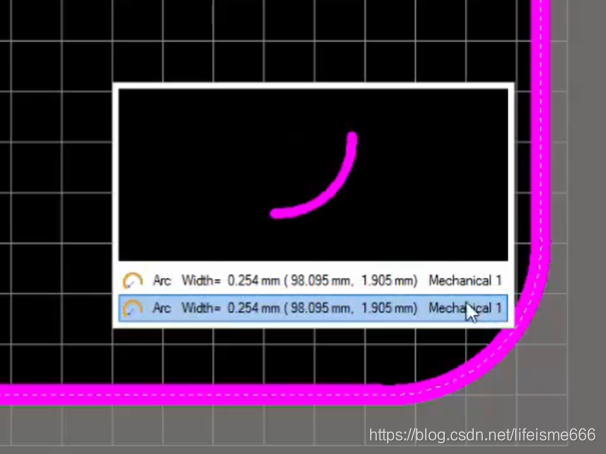

板子画圆弧

首先在机械层（mechanical）画一个边界（如矩形），然后在四个角画上圆弧，最后再复制到阻焊层（keep-out Layer）。

复制到阻焊层方法

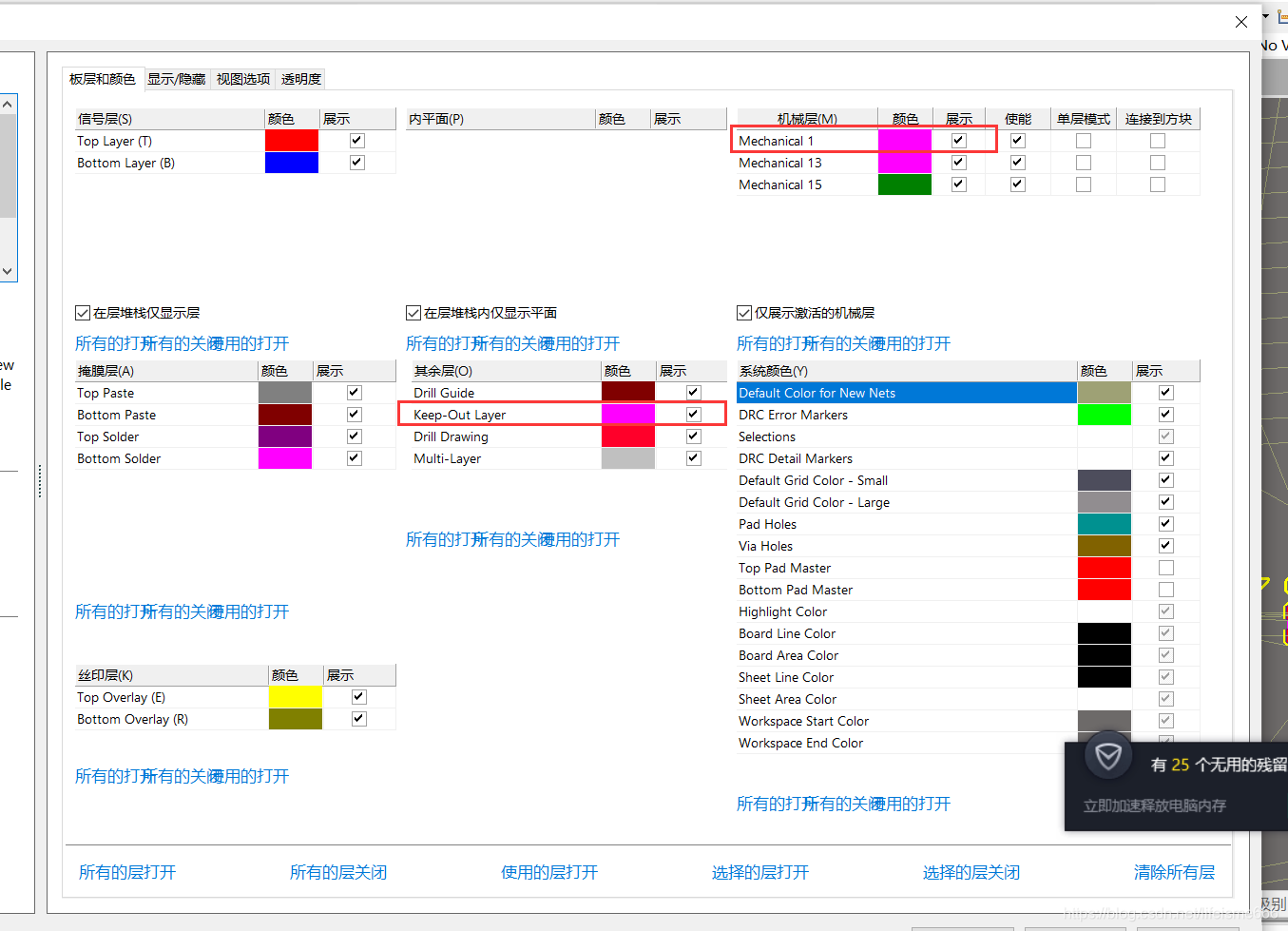

shift+s单层显示

最后分别查看一下每层是否包含边界。

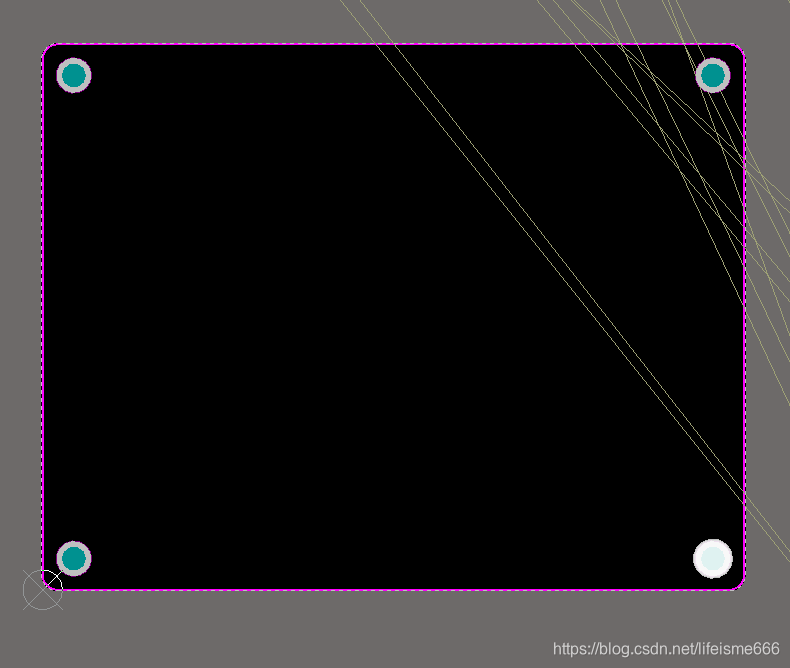

3.画固定孔

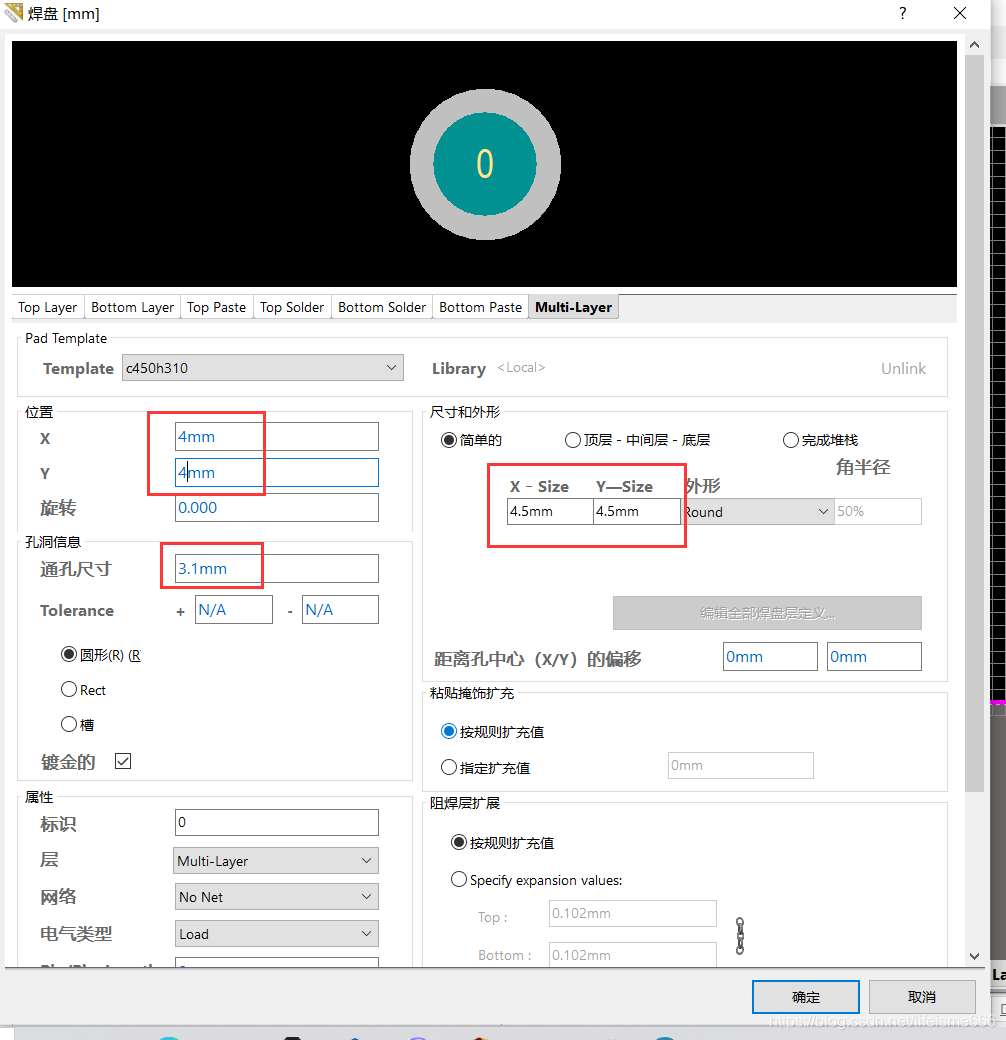

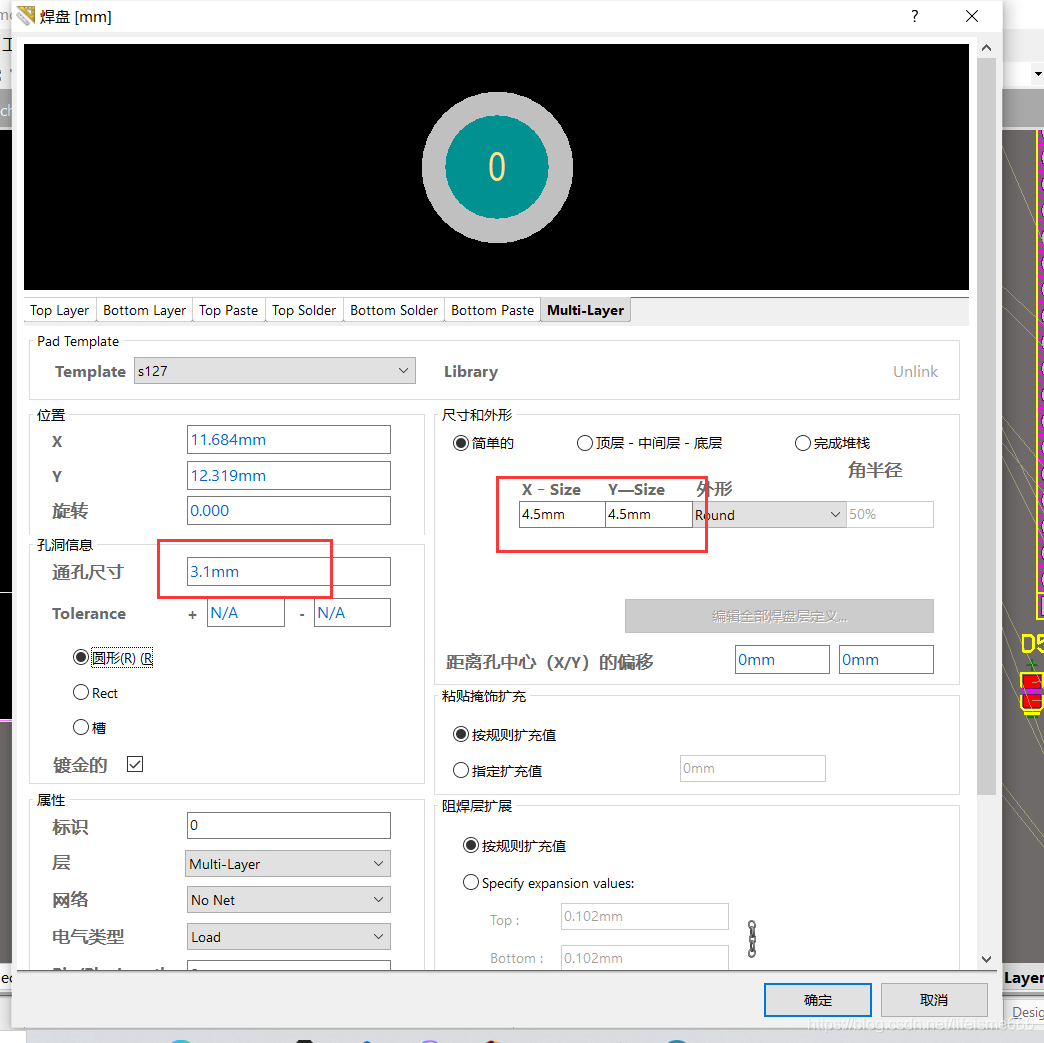

选择焊盘，然后修改孔的大小。

然后复制到PCB的每个角

改变线宽

https://blog.csdn.net/qq_40523399/article/details/94463943
https://blog.csdn.net/CaoMei_HuaCha/article/details/104544206

4.统一修改元器件标号字体大小

选中其中一个元器件标号，然后右键，选择查找相似对象，然后选择高度same，此时就选中所有高度一样的标号，弹出对话框，然后修改大小等即可。

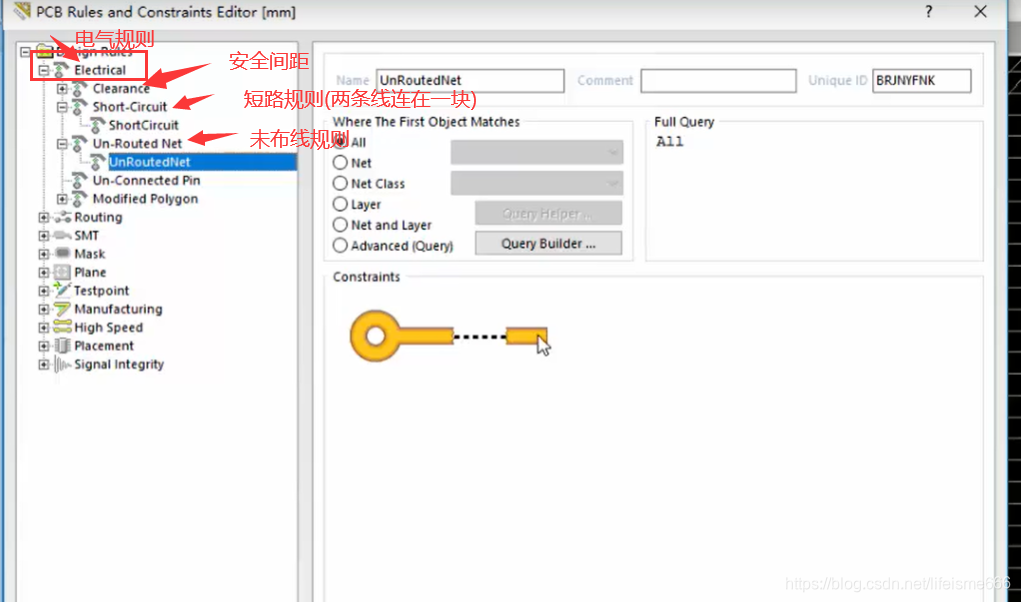

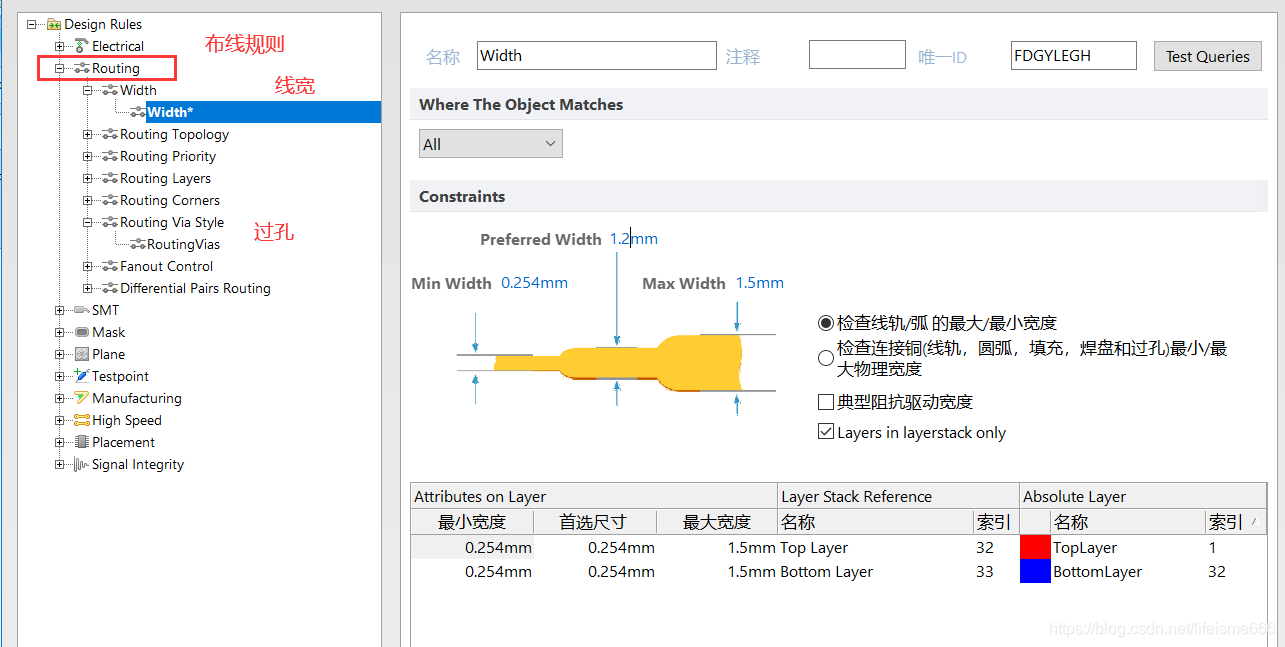

5.PCB规则

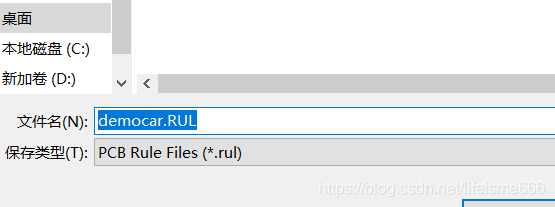

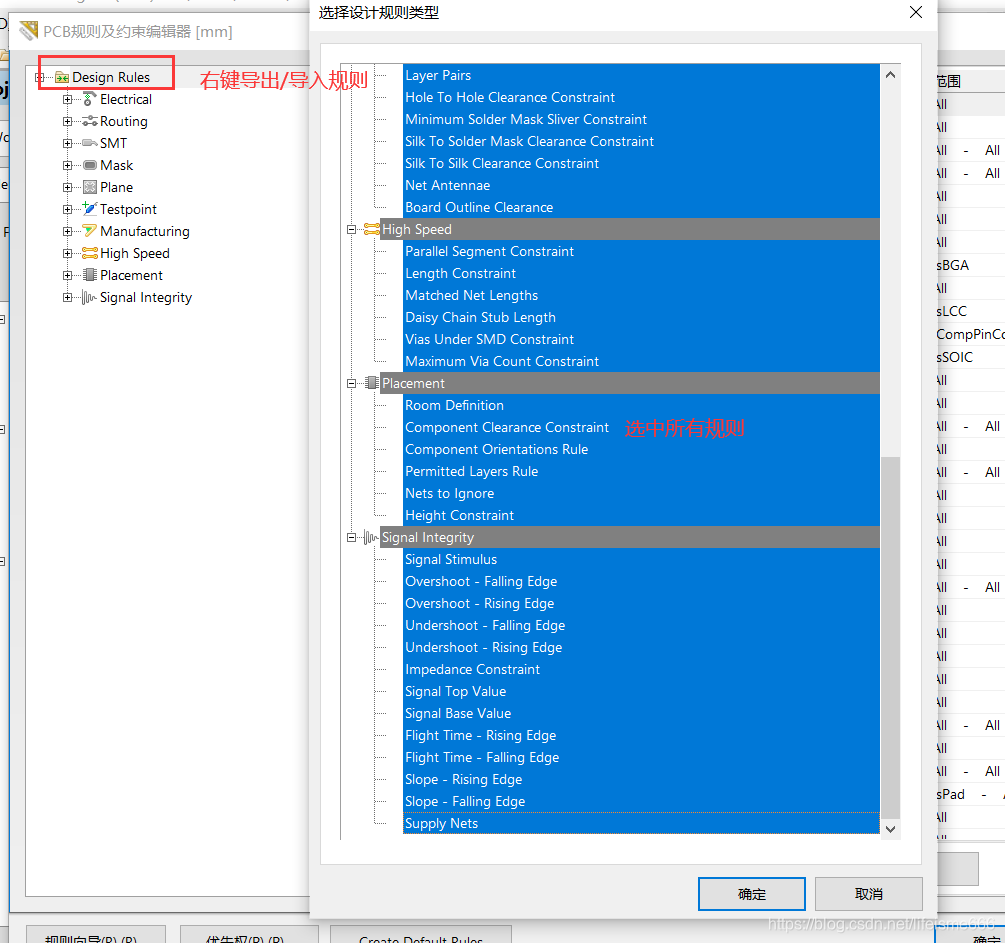

导入/导出规则

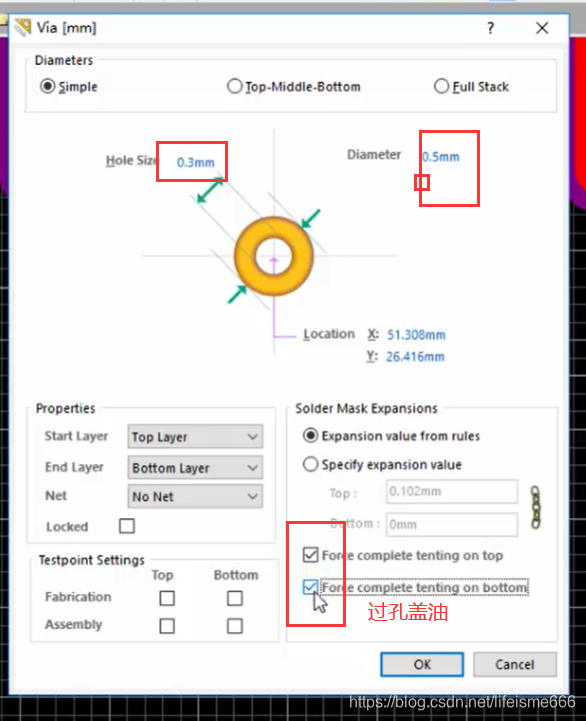

6.过孔

https://blog.csdn.net/qq_41821562/article/details/90722193

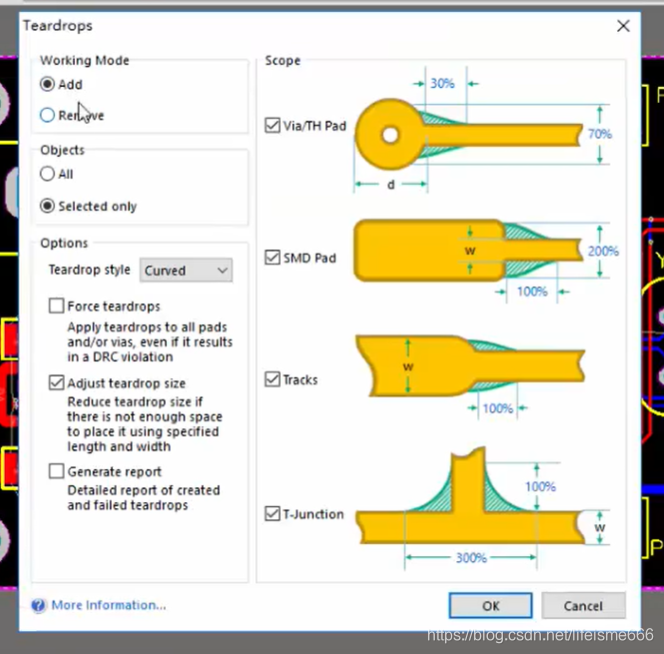

7.泪滴

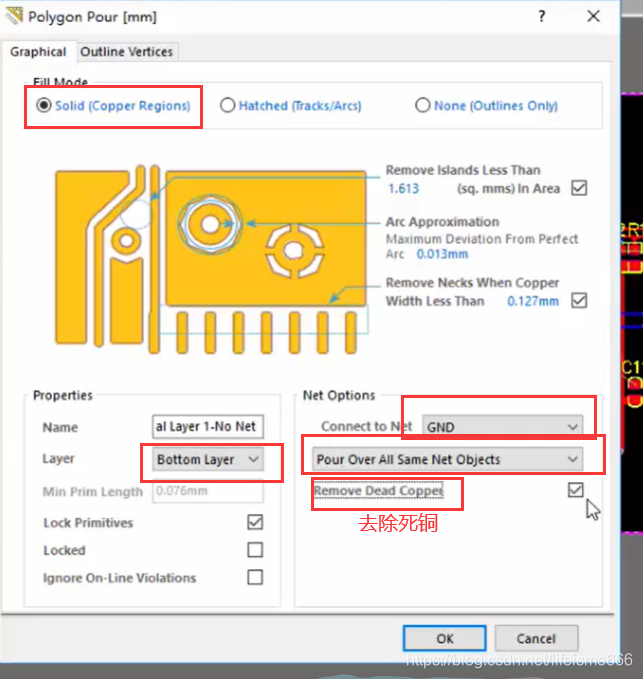

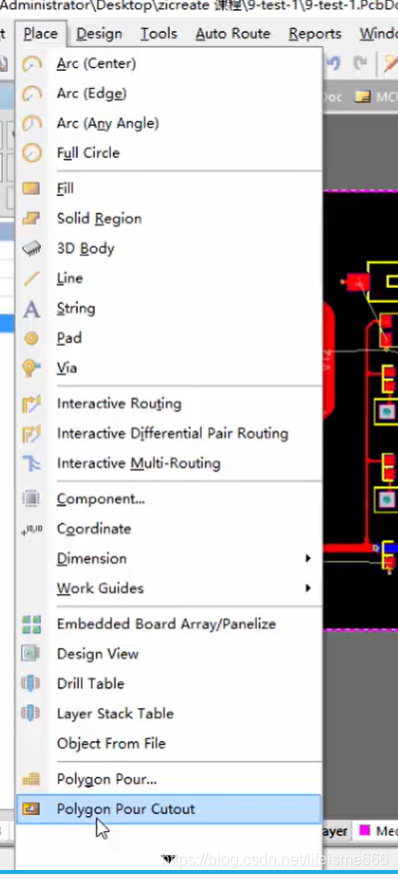

8.敷铜

9.设计规则检查

10.快捷键

10.1 shift+s 显示某一层

10.2 左键+L 放到底层

10.3 选中器件 按A 可以对齐元器件

10.4 按住CTRL，然后选择一个网络 ，就可以使这个网络高亮。

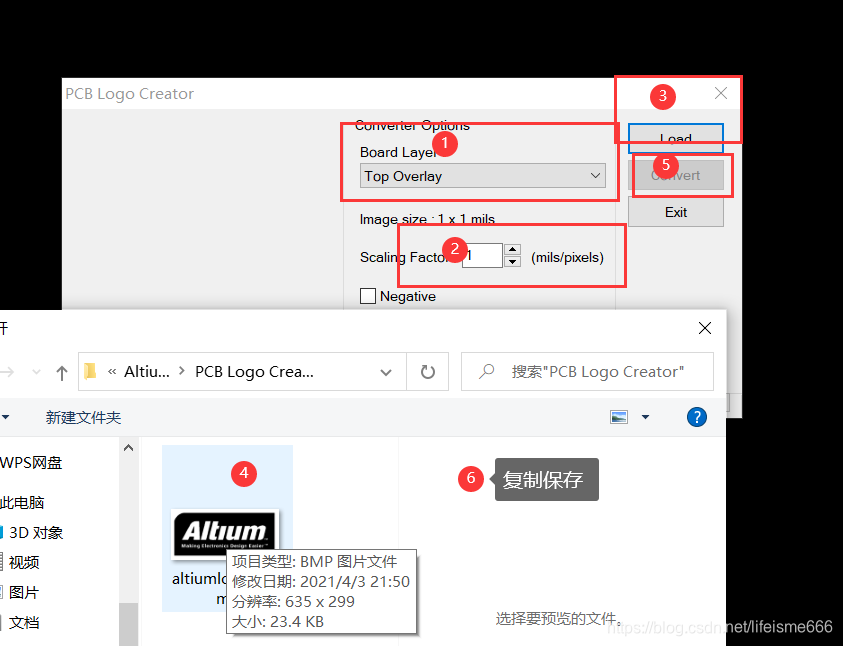

11.添加LOGO

11.1 先将图片转化为黑白.bmp格式（使用画图工具即可）

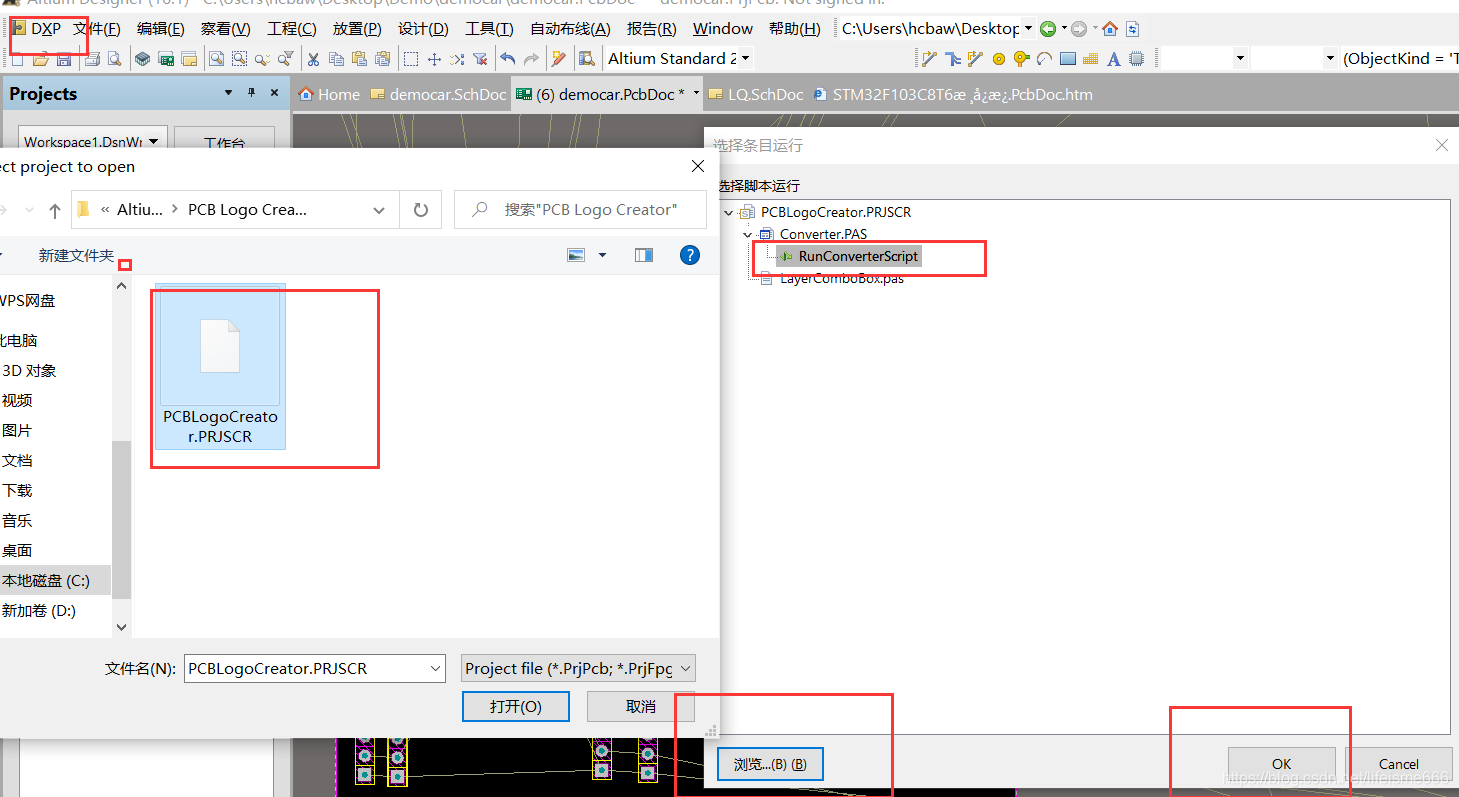

11.2 然后DXP—运行脚本

12.添加文字说明

选择字符A，放在top layer，然后复制相同的一个字符放在top solder，最后重叠这两层的字符。

结束 ending
