手撕PID（带死区、积分分离、不完全微分）

一、位置式PID

ΔU(k)=kp*(err(k)-err(k-1))+kie(k)+kd(e(k)-2*e(k-1)+e(k-2))
U(k)=U(k-1)+ΔU(k)

二、积分分离

在过程的启动、结束或大幅度增减设定值时，短时间内系统输出有很大偏差，会造成PID运算的积分累积，引起超调或者振荡。为了解决这一干扰，人们引入了积分分离的思想。其思路是偏差值较大时，取消积分作用，以免于超调量增大；而偏差值较小时，引入积分作用，以便消除静差，提高控制精度。

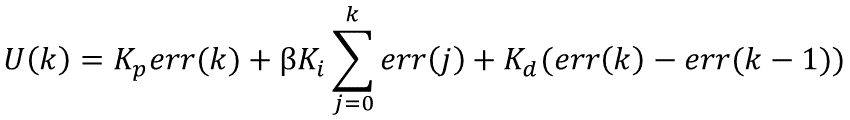

具体的实现步骤是：根据实际情况，设定一个阈值；当偏差大于阈值时，消除积分仅用PD控制；当偏差小于等于阈值时，引入积分采用PID控制。则控制算法可表示为：
在这里插入图片描述在这里插入图片描述

三、不完全微分PID

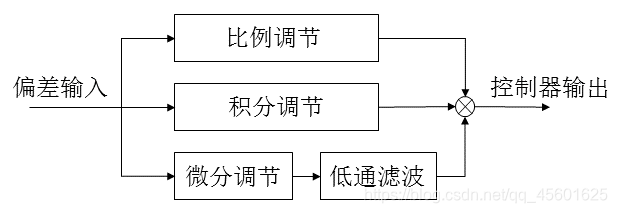

微分项有引入高频干扰的风险，但若在控制算法中加入低通滤波器，则可使系统性能得到改善。方法之一就是在PID算法中加入一个一阶低通滤波器。这就是所谓的不完全微分，其结构图如下：

在这里插入图片描述
微分部分表达式为：
在这里插入图片描述
其中 其中α的取值在0和1之间，有滤波常数和采样周期确定

四、带死区的PID

带死区的PID控制算法就是检测偏差值，若是偏差值达到一定程度，就进行调节。若是偏差值较小，就认为没有偏差。用公式表示如下：
在这里插入图片描述
其中的死区值得选择需要根据具体对象认真考虑，因为该值太小就起不到作用，该值选取过大则可能造成大滞后。

带死区的PID算法，对无论位置型还是增量型的表达式没有影响，不过它是一个非线性系统。

除以上描述之外还有一个问题，在零点附近时，若偏差很小，进入死去后，偏差置0会造成积分消失，如是系统存在静差将不能消除，所以需要人为处理这一点。

c++程序实现

#头文件

#ifndef PID_H
#define PID_H
typedef struct
{
    float kp;
    float ki;
    float kd;
    float ek;//当前误差
    float ekk;//上一次误差
    float ekkk; //上两次误差
    float alpha;//不完全微分系数
    float lastDev;//上一次微分环节的增量
    float separationThreshold;//积分分离阈值，误差大于阈值时PD，误差小于阈值时PID
    float ekDeadZone;//PID死区
    float increment; //PID增量
    float lastOutputValue;//上一次PID输出值
    float upLimit;//输出上限
    float lowLimit;//输出下限
}PidParameter;

class PID{
public:

    //增量式PID
    int IncrementalPID(float exceptionValue,float feedbackValue,float outputValue);
    //积分分离式PID，防止超调
    int integrationSeparationPID(float exceptionValue,float feedbackValue,float outputValue);
    //不完全微分PID，微分环节加低通滤波，抑振高频噪声
    int incompleteDifferentialPID(float exceptionValue,float feedbackValue,float outputValue);
    //带死区的PID，偏差限定最小值，小于最小值则为0，防止系统稳定点频繁调节
    int deadZonePID(float exceptionValue,float feedbackValue,float outputValue);
    //带积分分离、死区的不完全微分的增量式PID
    int fullPID(float exceptionValue,float feedbackValue,float outputValue);
private:
    PidParameter pidParam;
};
#endif // PID_H

#源文件

#include "PID.h"
#include "math.h"
int PID::IncrementalPID(float exceptionValue,float feedbackValue,float outputValue)
{

    pidParam.kp=10;
    pidParam.ki=10;
    pidParam.kd=10;

    pidParam.ek=exceptionValue-feedbackValue;
    pidParam.increment = pidParam.kp*(pidParam.ek-pidParam.ekk)+pidParam.ki*pidParam.ek+pidParam.kd*(pidParam.ek-2*pidParam.ekk+pidParam.ekkk);
    pidParam.ekkk=pidParam.ekk;
    pidParam.ekk=pidParam.ek;
    outputValue = outputValue+pidParam.increment;
    return 0;
}

int  PID::integrationSeparationPID(float exceptionValue,float feedbackValue,float outputValue)
{

    pidParam.kp=10;
    pidParam.ki=10;
    pidParam.kd=10;
    pidParam.separationThreshold=5;
    pidParam.ek=exceptionValue-feedbackValue;
    if(pidParam.ek<pidParam.separationThreshold)//小于阈值则PID
    {
        pidParam.increment = pidParam.kp*(pidParam.ek-pidParam.ekk)+pidParam.ki*pidParam.ek+pidParam.kd*(pidParam.ek-2*pidParam.ekk+pidParam.ekkk);
    }
    else {
        pidParam.increment = pidParam.kp*(pidParam.ek-pidParam.ekk)+pidParam.kd*(pidParam.ek-2*pidParam.ekk+pidParam.ekkk);
    }
    pidParam.ekkk=pidParam.ekk;
    pidParam.ekk=pidParam.ek;
    outputValue = outputValue+pidParam.increment;
    return 0;
}

int PID::incompleteDifferentialPID(float exceptionValue,float feedbackValue,float outputValue)
{
    float proportion=pidParam.ek-pidParam.ekk;
    float integration=pidParam.ek;
    float differ=pidParam.kd*(1-pidParam.alpha)*(pidParam.ek-2*pidParam.ekk+pidParam.ekkk)+pidParam.alpha*pidParam.lastDev;
    pidParam.increment=pidParam.kp*proportion+pidParam.ki*integration+pidParam.kd*differ;
    pidParam.lastDev=differ;
    pidParam.ekkk=pidParam.ekk;
    pidParam.ekk=pidParam.ek;
    outputValue = outputValue+pidParam.increment;
    return 0;
}

int PID::deadZonePID(float exceptionValue,float feedbackValue,float outputValue)
{

    pidParam.kp=10;
    pidParam.ki=10;
    pidParam.kd=10;

    pidParam.ek=exceptionValue-feedbackValue;
    if((pidParam.ek<pidParam.ekDeadZone)||(pidParam.ek>-pidParam.ekDeadZone))
    {
        pidParam.increment=0;
        pidParam.ek=0;
    }else {

        pidParam.increment = pidParam.kp*(pidParam.ek-pidParam.ekk)+pidParam.ki*pidParam.ek+pidParam.kd*(pidParam.ek-2*pidParam.ekk+pidParam.ekkk);

    }

    pidParam.ekkk=pidParam.ekk;
    pidParam.ekk=pidParam.ek;
    outputValue = outputValue+pidParam.increment;

    if(outputValue>pidParam.upLimit)
      {
       outputValue=pidParam.upLimit;
      }
     if(outputValue<pidParam.lowLimit)
      {
       outputValue=pidParam.lowLimit;
      }
    return 0;
}
int PID::fullPID(float exceptionValue,float feedbackValue,float outputValue)
{
    float up=0;//比例环节的输出
    float ui=0;//积分环节的输出
    float uk=0;//微分环节的输出
    outputValue=0;
    pidParam.ek=exceptionValue-feedbackValue;

    if(abs(pidParam.ek)<pidParam.ekDeadZone)//PID死区，小于死区则不进行调节，认为误差为零 PID不进行调节，防止稳定点频繁振荡
    {
        pidParam.increment=0;
        pidParam.ek=0;
    }else{
        if(abs(pidParam.ek)>pidParam.separationThreshold)//积分分离，误差大于阈值采用PID控制，误差小于阈值采用PID控制 防止超调
        {
            pidParam.ek=0;
        }

        up=pidParam.kp*(pidParam.ek-pidParam.ekk);
        ui=pidParam.ki*pidParam.ek;
        uk=pidParam.kd*(1-pidParam.alpha)*(pidParam.ek-2*pidParam.ekk+pidParam.ekkk)+pidParam.lastDev;//不完全微分环节，alpha为0~1的滤波系数 消除微分环节引入的高频噪声
        pidParam.increment=up+ui+uk;
    }

    pidParam.lastDev=uk;
    pidParam.ekkk=pidParam.ekk;
    pidParam.ekk=pidParam.ek;
    outputValue=outputValue+pidParam.increment;
    if(outputValue>pidParam.upLimit)
      {
       outputValue=pidParam.upLimit;
      }
    if(outputValue<pidParam.lowLimit)
     {
       outputValue=pidParam.lowLimit;
     }
     return 0;
}

引用：

https://blog.csdn.net/kuizhao8951/article/details/89508113?ops_request_misc=%257B%2522request%255Fid%2522%253A%2522162952512616780366515697%2522%252C%2522scm%2522%253A%252220140713.130102334…%2522%257D&request_id=162952512616780366515697&biz_id=0&utm_medium=distribute.pc_search_result.none-task-blog-2allsobaiduend~default-1-89508113.pc_search_download_positive&utm_term=PID%E9%9D%A2%E8%AF%95&spm=1018.2226.3001.4187
