时序逻辑电路

概述

数字逻辑电路一般可分为两大类:组合逻辑电路和时序逻辑电路。时序逻辑电路的特点是:在任何时刻电路的输出不仅与电路该时刻的输入有关，还与该电路过去的输入有关。
时序电路：组合电路+触发器，电路的状态与时间顺序有关。

时序逻辑电路的分类

• 按动作特点
  同步时序逻辑电路： 所有触发器状态的变化都是在同一时钟信号操作下同时发生。
  异步时序逻辑电路：触发器状态的变化不是同时发生。
• 按输出特点

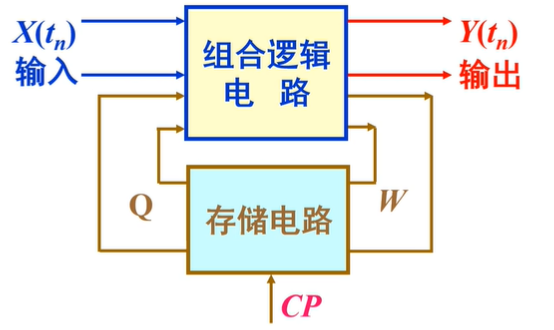

  米利型（MEALY）时序逻辑电路：输出不仅取决于存储电路的状态，而且还决定于电路当前的输入。
  输出方程：Y(t_n) = F[X(t_n) , Q(t_n)]

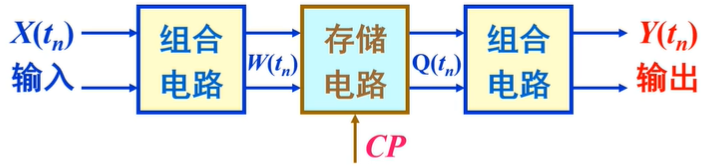

  穆尔型（MOOER）时序逻辑电路：输出仅决定于存储电路的状态，与电路当前的输入无关。 输出方程：Y(t_n) = F[ Q(t_n) ]
• 按逻辑功能
  计数器、移位寄存器、读\写存储器、寄存器、顺序脉冲发生器

同步时序逻辑的分析方法

基本步骤

• 写方程式
  时钟方程：各个触发器时钟信号的逻辑表达式，同步时序电路可省去不写。
  输出方程：时序电路的输出逻辑表达式，通常为现态和输入变量的函数。
  驱动方程：各触发器输入端的逻辑表达式。
• 求状态方程
  状态方程：将驱动方程代入相应触发器的特性方程所得到的方程。
• 计算，列状态表
  状态表：将电路输入和现态的各种取值组合，代入状态方程和输出方程进行计算，求出相应的次态和输出。
  如现态的起始值已给定，则从给定值开始计算。如没有给定，则可设定一-个现态起始值依次进行计算。
• 画状态转换图
  状态转换图：指电路由现态转换到次态的示意图。
  时序图：在时钟脉冲CP作用下，各触发器状态变化的波形图。
• 检查电路能否“自启动”
  能自启动：存在无效状态，但没有形成循环。
  不能自启动：存在无效状态，且形成了循环。
• 电路功能描述
  逻辑功能：根据状态表或状态转换图来说明电路逻辑功
  能。

【部分概念】
有效状态：在时序电路中，凡是被利用了的状态。
有效循环：有效状态构成的循环。
无效状态：在时序电路中，凡是没有被利用的状态。
无效循环：无效状态若形成循环，则称为无效循环。
自启动：在CLK作用下，无效状态能自动地进入到有效循环中，则称电路能自启动，否则称不能自启动。

【例题1】

试分析图所示时序逻辑电路的逻辑功能,写出它的驱动方程、状态方程和输出方程。FF、FF2和FF,是三个主从结构的TTL触发器，下降沿动作,输人端悬空时和逻辑1状态等效。

解：

1. 写方程式
   （1）驱动方程（2）写输出方程

2. 求状态方程
   利用求得：

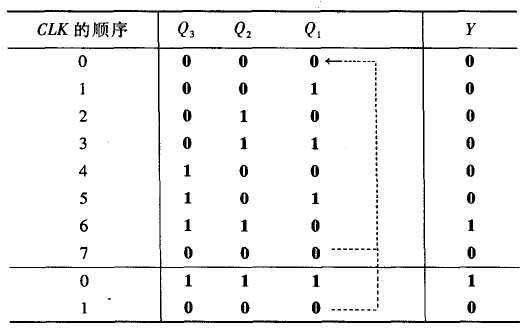

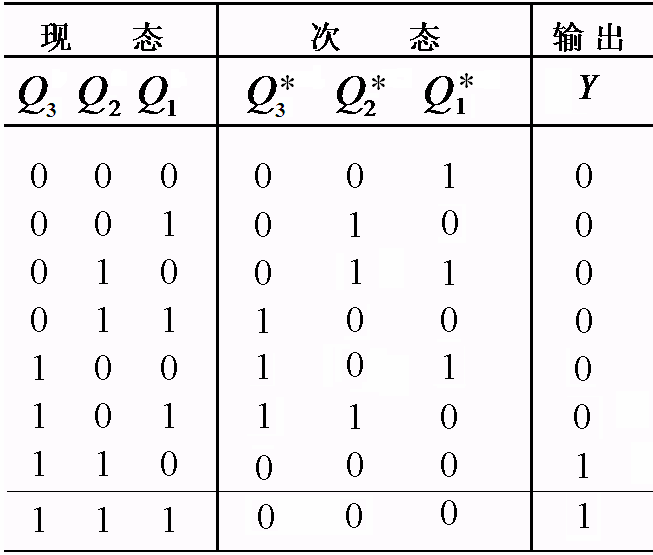

3. 计算，列状态表
   简化状态表
4. 画状态转化图
   圆圈表示Q2 Q Qo的状态;箭头表示状态转换的方向;箭头上方的“X/ Y”中，X表示转换所需的输入变量取值，Y表示现态下的输出值。
   有效状态：000、001、010、011、100、101、110
   无效状态：111
5. 检查电路能否自启动
   电路虽然存在无效状态，但没有形成循环，所以电路能自启动。即使电路由于某种原因进入无效状态，只要给足够的脉冲，就能返回到有效循环。

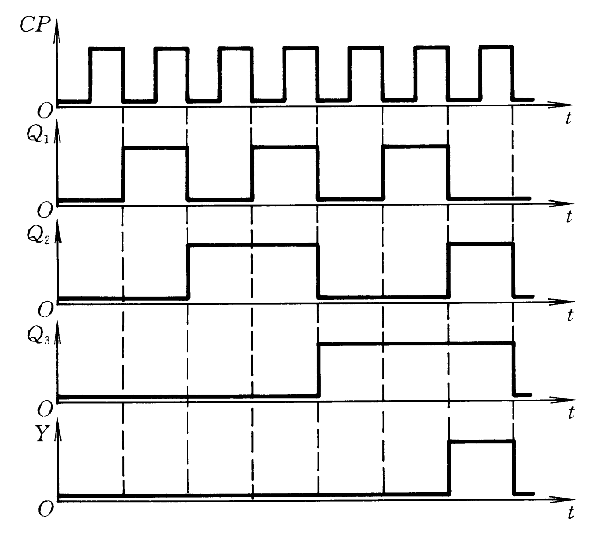

6. 画出时序图，说明电路功能
   这是一个同步七进制加法计数器

【例题2】

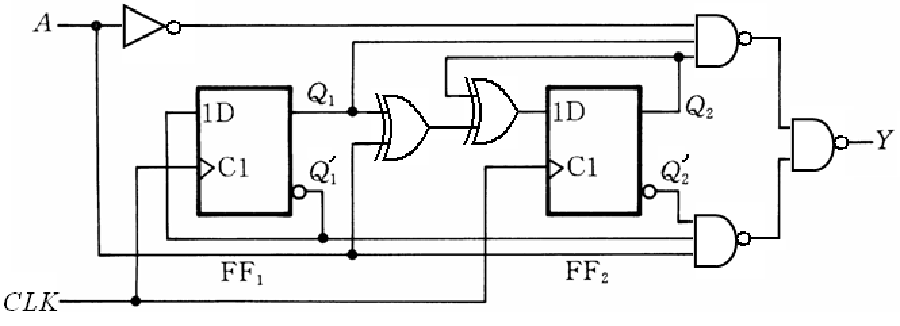

分析下图所示时序逻辑电路的逻辑功能,写出电路的驱动方程、状态方程和输出方程,画出电路的状态转换图。
解：

1. 写方程式
   （1）驱动方程
   （2）写输出方程

2. 求状态方程

3. 计算、列状态转换表

4. 画状态转化图
   圆圈表示Q2 Q Qo的状态;箭头表示状态转换的方向;箭头上方的“A/ Y”中，A表示转换所需的输入变量取值，Y表示现态下的输出值。
5. 检查电路能否自启动
   可以自启动
6. 画出时序图，说明电路功能

   A=0时是二位二进制加法计数器；
   A=1时是二位二进制减法计数器。
