今天为大家带来的同样也是语义分割网络——LR-ASPP，本文会结合源码为大家介绍LR-ASPP的结构，让大家对其有一个更加清晰的认识。兄弟萌，准备好了嘛，我要开始发车了喔~~~🚖🚖🚖

论文下载地址🌱🌱🌱



LR-ASPP网络结构

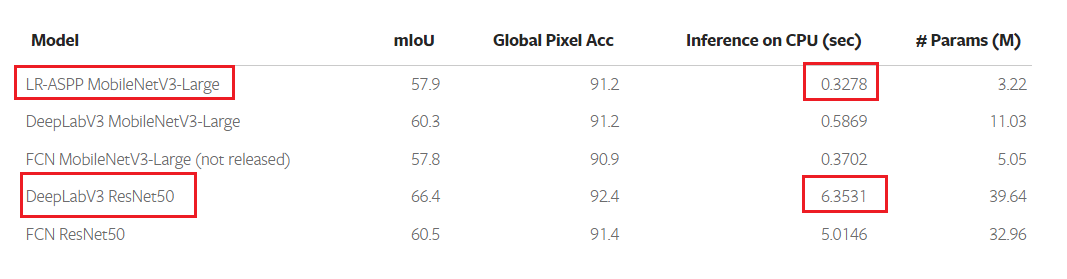

在介绍LR-ASPP网络结构之前，我们先来说说这个网络相较于DeepLab系列网络有什么优势，其实啊它最大的优势就是轻量，计算成本小，这样更适合进行模型压缩和优化，以满足边缘设备和移动设备上的部署需求。我们可以来看看pytorch官网给的一张测评表，如下：

可以看到，LR-ASPP结构的推理时间比我们先前介绍的DeepLabV3网络小的多，但mIou只有一定程度的降低。【可以忍受，往往模型的精度和速度之前都要有所取舍。🌸🌸🌸】

不知道大家注意到没有，上图的LR-ASPP网络后面写着MobileNetV3-Large，没错，这个其实就是LR-ASPP网络采用的backbone——MobileNetV3。🌱🌱🌱

MobileNet，大家不知道了解不，不清楚的可以看一下我的这篇博客：详细且通俗讲解轻量级神经网络——MobileNets【V1、V2、V3】

我这里还是简单的和大家总结一下MobileNet，其实它提出了一种更加轻量的卷积——深度可分离卷积，让网络的参数量和计算量都大大减少，当然这个是MoblieNetV1提出来的，后面的MobileNetV2和MobileNetV3都添加了其它的trick，具体详见上文提到的博客。【注：我还写过其它的轻量级网络，如ShuffleNet系列、RepVGG等等，感兴趣的可以去我主页搜索。🍑🍑🍑】

注：LR-ASPP结构就是在MobileNetV3论文中提出来的喔🍀🍀🍀

---

接下来我们就来介绍LR-ASPP的结构了喔，如下图所示：

可以看到LR-ASPP网络由两部分构成，第一部分为以MobileNetV3为基础的Backbone，第二部分为一个分割头，下面分别来进行介绍：

• Backbone（MobileNetV3）

  MobileNetV3的网络结构是怎么样的呢？我们直接来看下图：

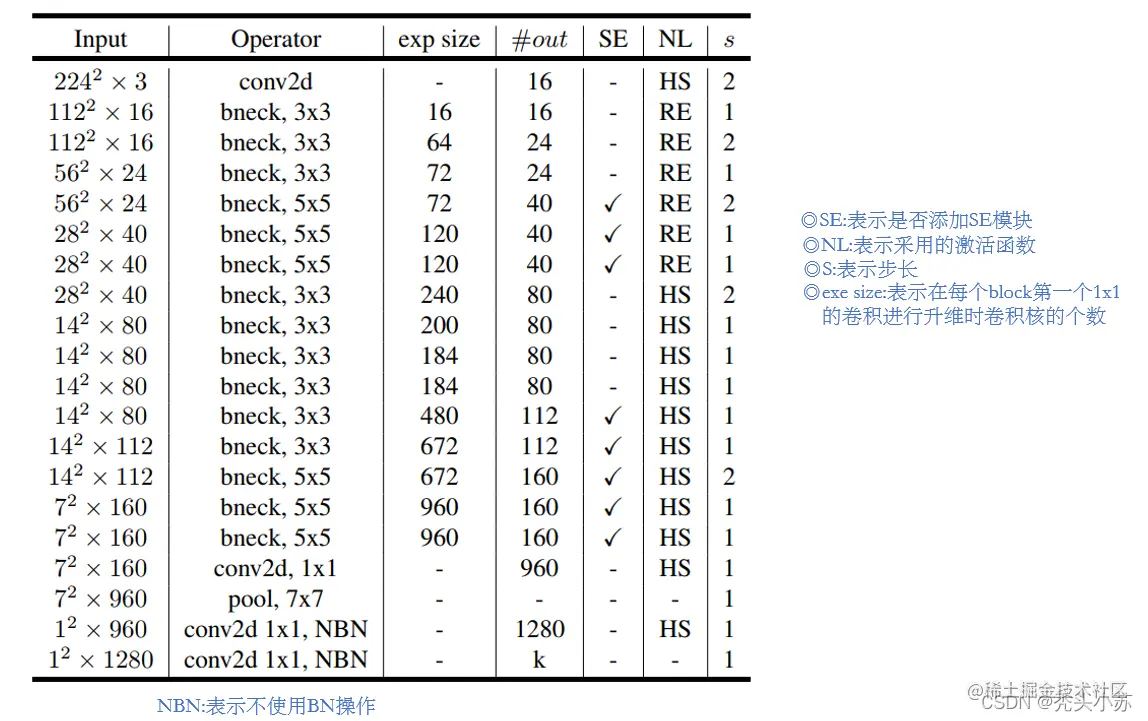

从上图可以看出，有5处步长s为2，即表示进行了5次下采样的操作，也即一共进行了32倍的下采样。但是在语义分割任务中，我们采用32倍下采样会丢失太多的信息，所以往往不会下采样这么多倍。那么这里问一下大家还记得我们在前3节介绍DeepLab系列的时候下采样倍率是多少吗？

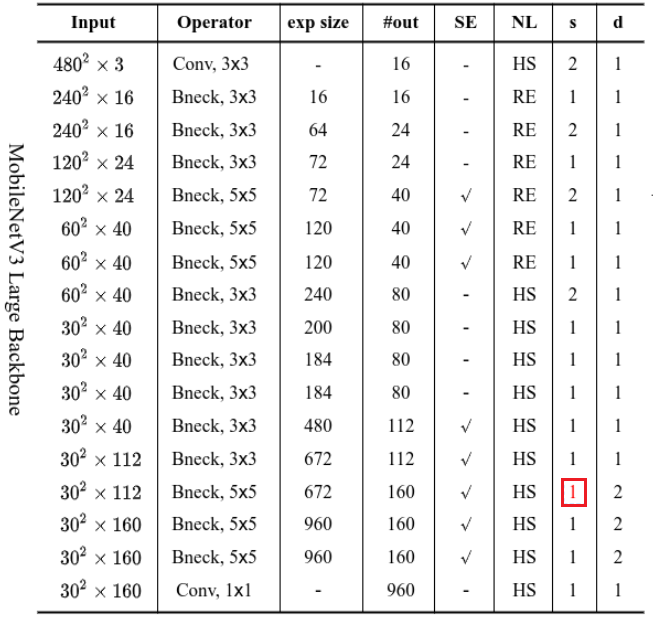

没错，是进行8被下采样，其实啊，对于一般的语义分割任务，通过都是进行8倍下采样，但是呢，LR-ASPP网络主打一个轻量，所以将下采样倍率设置成16以减小参数量。LR-ASPP网络的Backbone结构如下图所示：可以看到此时步长s为2的只有4处，即只下采样16 倍。并且采用了空洞卷积，图中的参数d表示膨胀率。

• Segmentation Head（分割头）

  说完了Backbone，我们接着来说分割头。

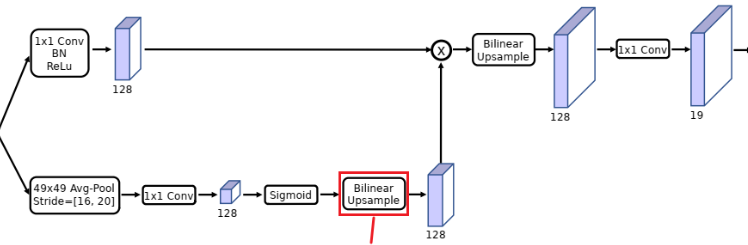

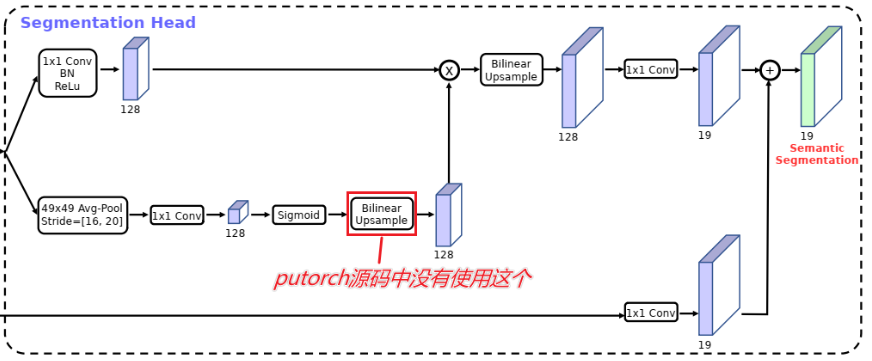

  首先大家这里注意一下，MobileNetV3中的图中有画上图红框中的线性插值，但是pytorch源码中实际上是没有使用的。

  整体来看分割头有两个分支，分别是从Backbone中提取到的特征，下面分别介绍一下：

  • 分支1

    分支1先分成上下两个部分，如下：

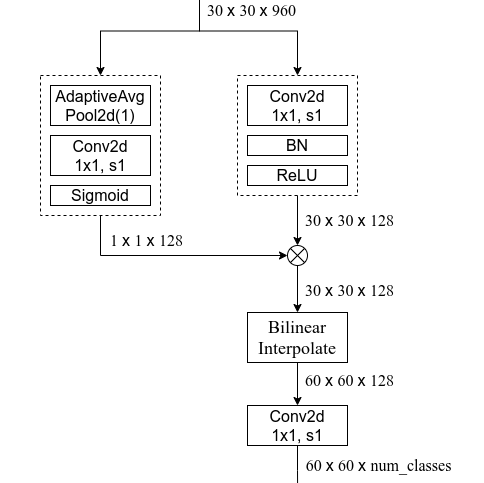

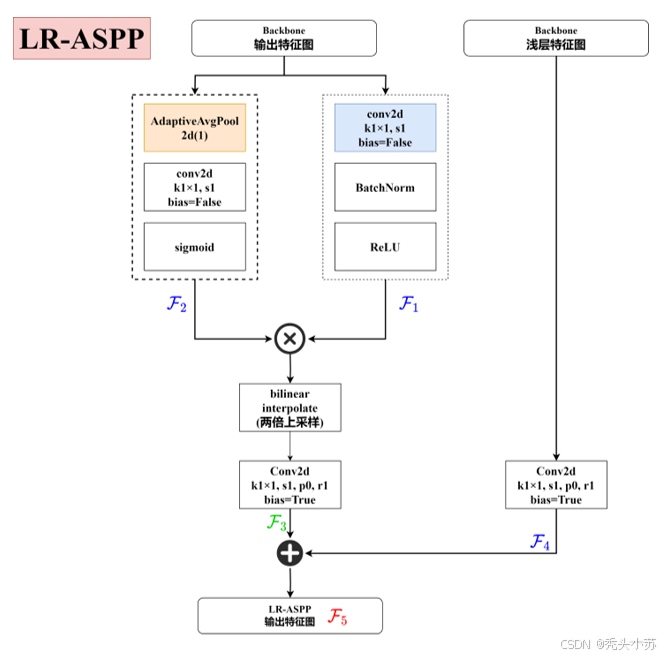

    上半部分经过一个CBA结构（卷积-归一化-激活函数）得到特征图，下半部分先通过一个全局平均池化层，然后经过一个1×1的卷积核Sigmoid函数得到特征图。接着将上下两个部分相乘得到新的特征图，这一部分特别像SENet，不熟悉的去看看MobileNetV3中对SENet的解释。最后再进行一个双线性插值和1×1卷积。更详细的结构如下图所示：



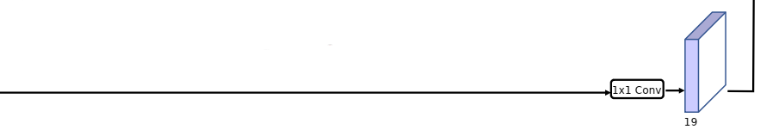

  • 分支2



    分支2就一个1×1的卷积结构，就没什么好说的啦。🍭🍭🍭

    得到分支1和分支2的特征图后会进行一个Add相加操作，最后使用一个双线性插值就得到最终的输出特征图啦。🥗🥗🥗

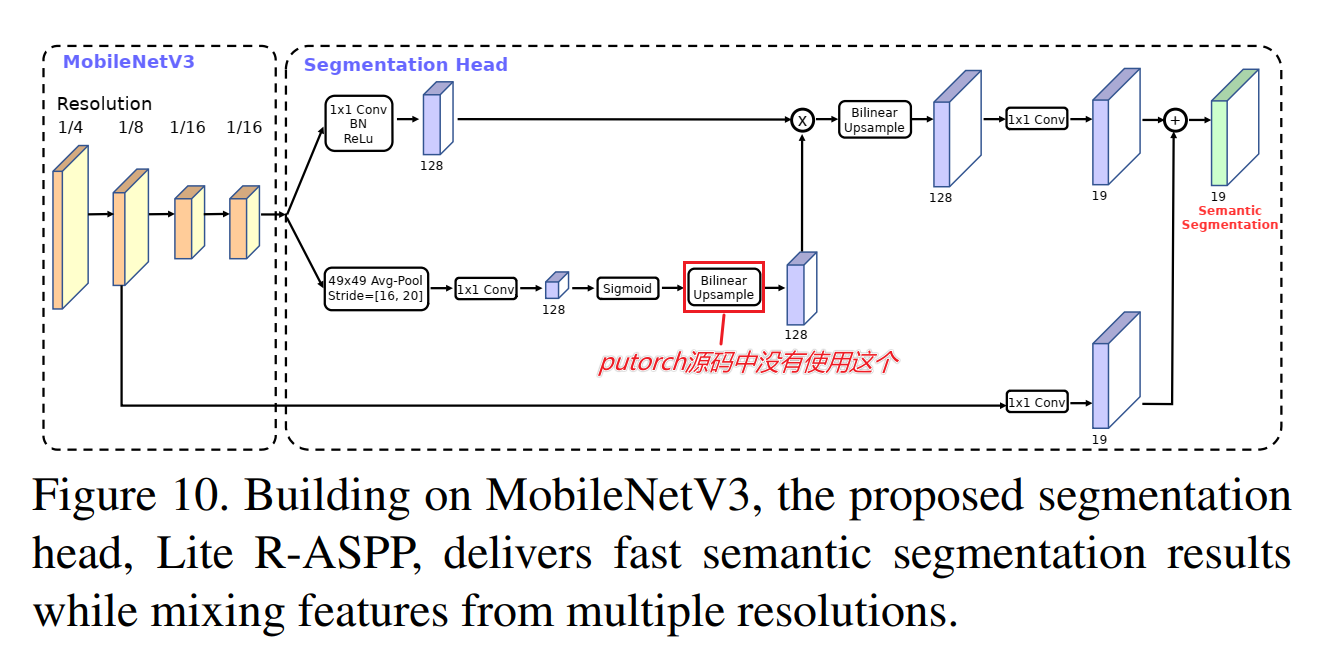

到这里，LR-ASPP的网络结构就为大家介绍完啦，如图所示：(图片来自B站霹雳吧啦Wz)



LR-ASPP源码解析

LR-ASPP源码地址🍁🍁🍁

本节LR-ASPP模型属于语义分割，对语义分割不清楚的务必要看一下我之前的博客喔~~~🍚🍚🍚

• ①深度学习语义分割篇——FCN原理详解篇
• ②深度学习语义分割篇——FCN原理详解篇

---

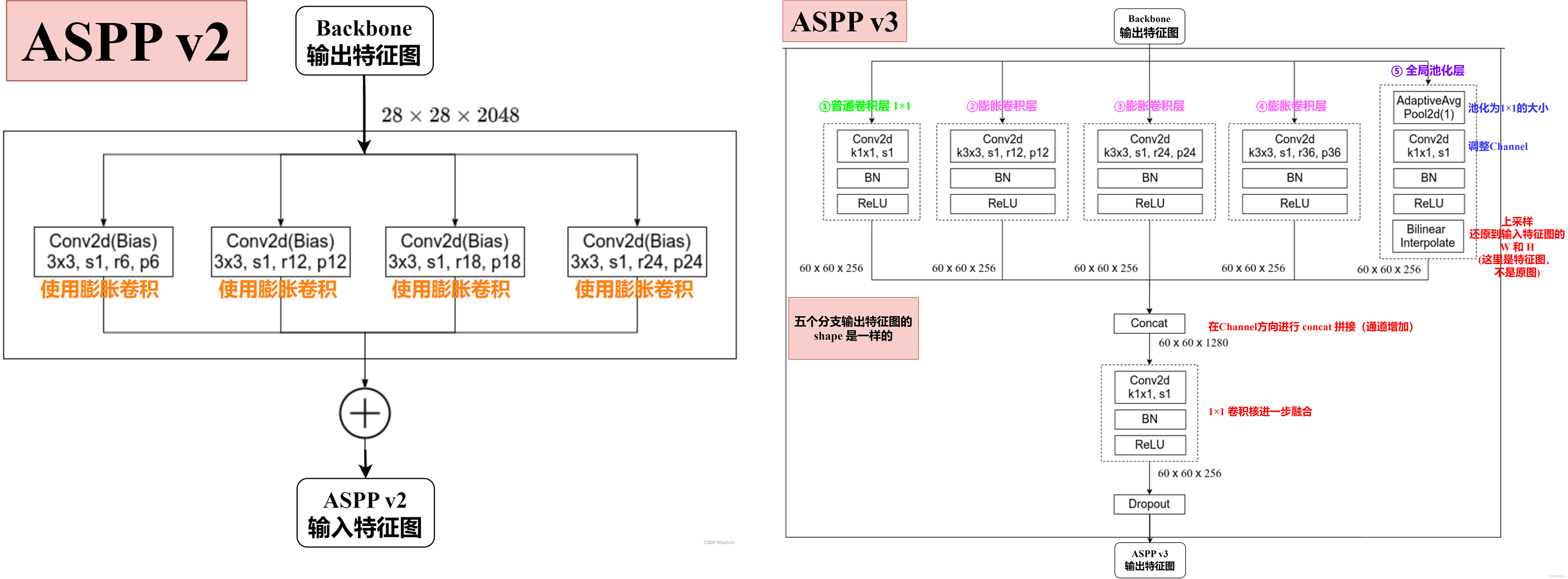

介绍了这么多，好像还没为大家介绍LR-ASPP的全称腻，我滴锅。😀😀😀LR-ASPP全称为Lite Reduced Atrous Spatial Pyramid Pooling，翻译过来的话为精简轻量版的ASPP，是的，这里的ASPP我没有翻译了，因为我觉得大家应该会很熟悉这个词了叭，在DeepLab系列中我多次提到了这个结构，不熟悉的可以去看一下。当然了，本文的ASPP结构和之前的是有所区别的，大家可以对照一下下图比较一下：（图片来自Le0v1n）

---

下面正式进入源码解析环节，其实这个代码感觉DeepLabV3的代码也是非常像的，首先先来搭建MobileNetV3的backbone，如下：

backbone = mobilenet_v3_large(dilated=True)

dilated=True参数和DeepLabV3中构建的resnet的backbone是一样的，都是在相应的层设置空调卷积，大家这里自己跳进去看看叭，我们还是重点来介绍分割头部分的代码。

我们来看看输入一张3×480×480的图片，经过backbone后的输出，如图：

可以看到有两个输出，一个是low，表示浅层特征，其维度为40×60×60，另一个是high，表示深层特征，其维度为960×30×30，如下图所示：【4表示batch_size】

得到backbone的输出后，就可以输入到LRASPPHead，即分割头中了，代码如下：

self.classifier = LRASPPHead(low_channels, high_channels, num_classes, inter_channels)
out = self.classifier(features)

class LRASPPHead(nn.Module):
    def __init__(self,
                 low_channels: int,
                 high_channels: int,
                 num_classes: int,
                 inter_channels: int) -> None:
        super(LRASPPHead, self).__init__()
        self.cbr = nn.Sequential(
            nn.Conv2d(high_channels, inter_channels, 1, bias=False),
            nn.BatchNorm2d(inter_channels),
            nn.ReLU(inplace=True)
        )
        self.scale = nn.Sequential(
            nn.AdaptiveAvgPool2d(1),
            nn.Conv2d(high_channels, inter_channels, 1, bias=False),
            nn.Sigmoid()
        )
        self.low_classifier = nn.Conv2d(low_channels, num_classes, 1)
        self.high_classifier = nn.Conv2d(inter_channels, num_classes, 1)

    def forward(self, inputs: Dict[str, Tensor]) -> Tensor:
        low = inputs["low"]
        high = inputs["high"]

        x = self.cbr(high)
        s = self.scale(high)
        x = x * s
        x = F.interpolate(x, size=low.shape[-2:], mode="bilinear", align_corners=False)

        return self.low_classifier(low) + self.high_classifier(x)

这个代码也很好理解啦，和之前给出的网络结构是完全一致的，我们给出此步只后的输出特征图的尺寸：

最后，我们会再使用一个线性插值还原到原图尺寸，代码如下：

out = F.interpolate(out, size=input_shape, mode="bilinear", align_corners=False)

输出结果的shape如下：

到这里，整个LR-ASPP网络就介绍完了，后面就是设置优化器、损失函数等操作，这些都和FCN、DeepLabV3是一样的了，大家自己看看就行了。这里再给大家提个醒，这里的损失函数的创建过程如下：和FCN一样，都会忽略值为255的像素，这里其实还是比较难理解的，在我FCN源码详解篇中对此做了详细的解释，还不清楚的可以去看看喔。🍄🍄🍄

def criterion(inputs, target):
    losses = {}
    for name, x in inputs.items():
        # 忽略target中值为255的像素，255的像素是目标边缘或者padding填充
        losses[name] = nn.functional.cross_entropy(x, target, ignore_index=255)

    if len(losses) == 1:
        return losses['out']

    return losses['out'] + 0.5 * losses['aux']
