一、明确需求并选型

    1. 输出电压

       根据电路需求明确LDO的输出电压大小,如果后级电路容纳电压范围较大,应当尽量选择常见电压,如3.3V、2.5V等。因为这样的电压等级可以选择固定输出电压的LDO,输出电压更加准确且不需要外部反馈电阻。

    2. 输出电流

       根据后级电路需求明确LDO的输出电流能力,并在预估的最大电流基础上留有一定裕度,例如需求600mA,可以选择800mA最好是1A输出能力的LDO,这样对提高LDO的热性能以及噪声抑制能力有利。

    3. 异常保护能力

        根据项目情况确定是否需要多大的过流保护能力,防止短路时烧坏后级电路;同时还有热关断等能力也是需要考虑的项。

    4. 精度

        根据后级电路需求明确LDO的精度,包括整个工作温度范围与整个负载范围内的精度。

    5. 外置使能

        根据项目情况确定是否需要使能控制LDO工作与否。

    6. 软起动

        根据项目情况确定是否需要软起动功能的LDO。

    7. 压降

        根据前后电路确定LDO的压降大小,并根据LDO数据手册的相关信息选型。

        我们假设我们需要一款负载能力大于800mA,输入电压5V,输出电压4V的LDO,电压精度不小于3%;拥有使能开关引脚,由3.3V单片机高低电平控制;拥有软起动功能;其工作温度环境为50℃;有输出异常指示引脚。

        筛选后的型号为:TI的TPS7A91,其精度在整个温度范围与负载范围内为1%,输入电压范围1.4~6.5V,输出电压范围为0.8~5.2V;下面我们对其性能进行具体分析并绘制其外围电路。



二、外围电路与参数计算

    1. 热性能-参考:(电源之LDO-3. LDO的热性能,其他平台请移步公众号阅读)

     已知压降为5V-4V=1V;负载电流最大800mA;则最大功率为1*0.8=0.8W;查看数据手册发现其SON-10封装热阻RθJA为56.9℃/W,则其温升为:56.9*0.8=45.52;由于其工作环境温度为50℃,则内核温度为:45.52+50=95.52℃,未超过其最大内核温度125℃,满足要求。

    2. 压降-参考:电源之LDO-2. LDO的压降,其他平台请移步公众号阅读)

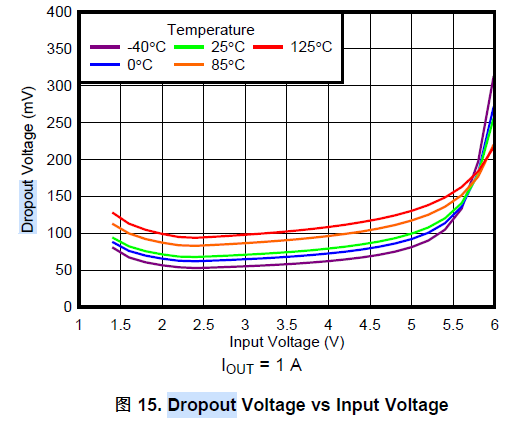

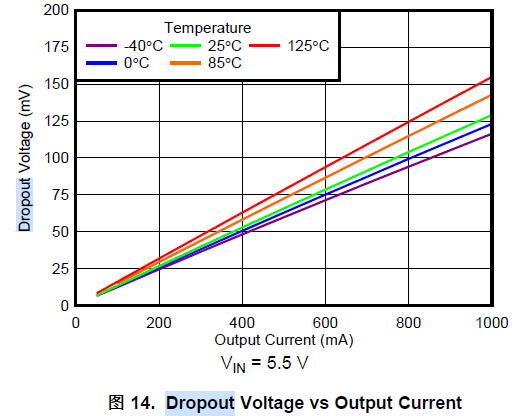

        其数据手册压降与负载电流、输入电压关系如下图:可以看出其在5V输入负载800mA、工作温度50℃下的压降不会超过200mV,而能提供的最大压降为5V-4V=1V,足以满足要求。









    3. 外置使能功能

       EN引脚提供控制功能,可以接单片机IO口控制LDO的开启、关闭,其低电平电压为0.4V,高电平电压大于1.1V,可以用3.3V的高低电平控制。

    4. 软起动

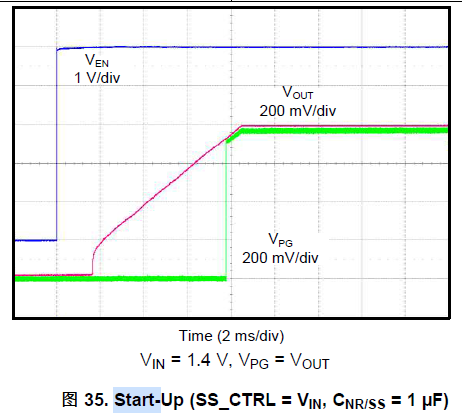

       SS_CTRL连接输入引脚且NR/SS并联电容则可以在降低噪声的同时获得软启动功能。根据数据手册,1uF电容可以获得6ms的启动延时。






    5.  输出异常指示

        PG引脚为输出状态指示引脚,开漏输出,接10k~100k上拉电阻到MCU供电电源引脚。

    6. 反馈电阻计算与选取

       推荐电阻配比如下表,表中没有我们需要的4V输出的推荐电阻,因此我们需要自己计算,数据手册可以获得VFB=0.8V,假设下电阻R2取10kΩ-1%,上电阻为R1,则Vout/(R1+R2)=VF/R2 计算得出R1=40kΩ,根据(E96-1%电阻阻值表,其他平台请移步公众号阅读)取40.2kΩ,取40.2kΩ时实际输出电压为4.016V(电阻精度引起的误差后续再写文章具体分析)。




    7. 输入输出电容

        关于输入输出电容,我在之前的篇章进行过讲解,需要考虑到MLCC的直流偏压特性与温度特性等,请参考:(电源之LDO-6. LDO的输出电容,其他平台请移步公众号阅读)

        为了对不同频率的噪声进行滤除,除了满足手册要求的容量外,我们还可以再额外并联几个不同数量级的容量的电容。

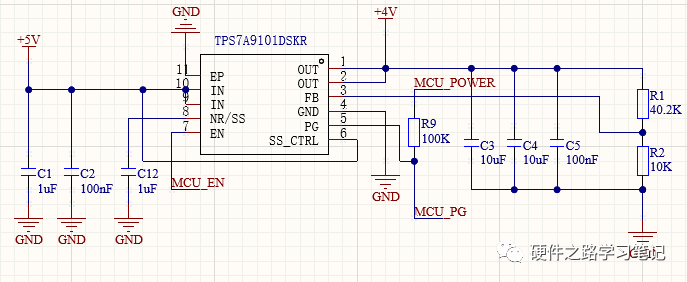

     8. 原理图绘制
