reset复位电路（单片机）

目录

前言

单片机复位的条件

---

 前言

单片机通电时

从初始态开始执行程序，称为上电复位。

---

单片机死机时

通过手动按“重启”键使其从初始态开始执行程序，称为手工复位。

---

单片机复位的条件

使单片机的RST端（引脚9的RESET端）加上持续两个机器周期的高电平。

例如，若时钟频率为12MHz，每机器周期为1/12MHz s=0.083微秒=0.083μs，则只需在RST引脚出现两个机器周期以上时间的高电平，就可以使单片机复位。

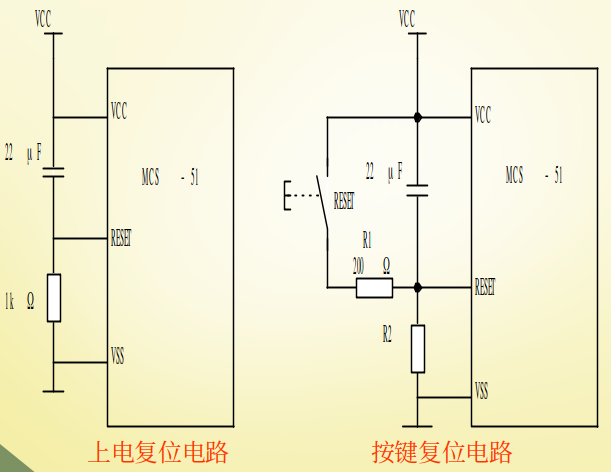

图3-14（a）所示为上电复位电路。

它是利用电容充电来实现的。在通电瞬间，RESET端的电位与VCC相同，随着充电电流的减少，RESET的电位逐渐下降。只要保证RESET为高电平的时间大于两个机器周期，就能正常复位。

---

图3-14（b）所示为按键复位电路。

需复位时，按下RESET键，此时电源VCC经电阻R1、R2分压，在RESET端产生一个复位高电平使单片机复位。
