在第一个部分主要是先介绍一下所用到的电路拓扑和控制框架,

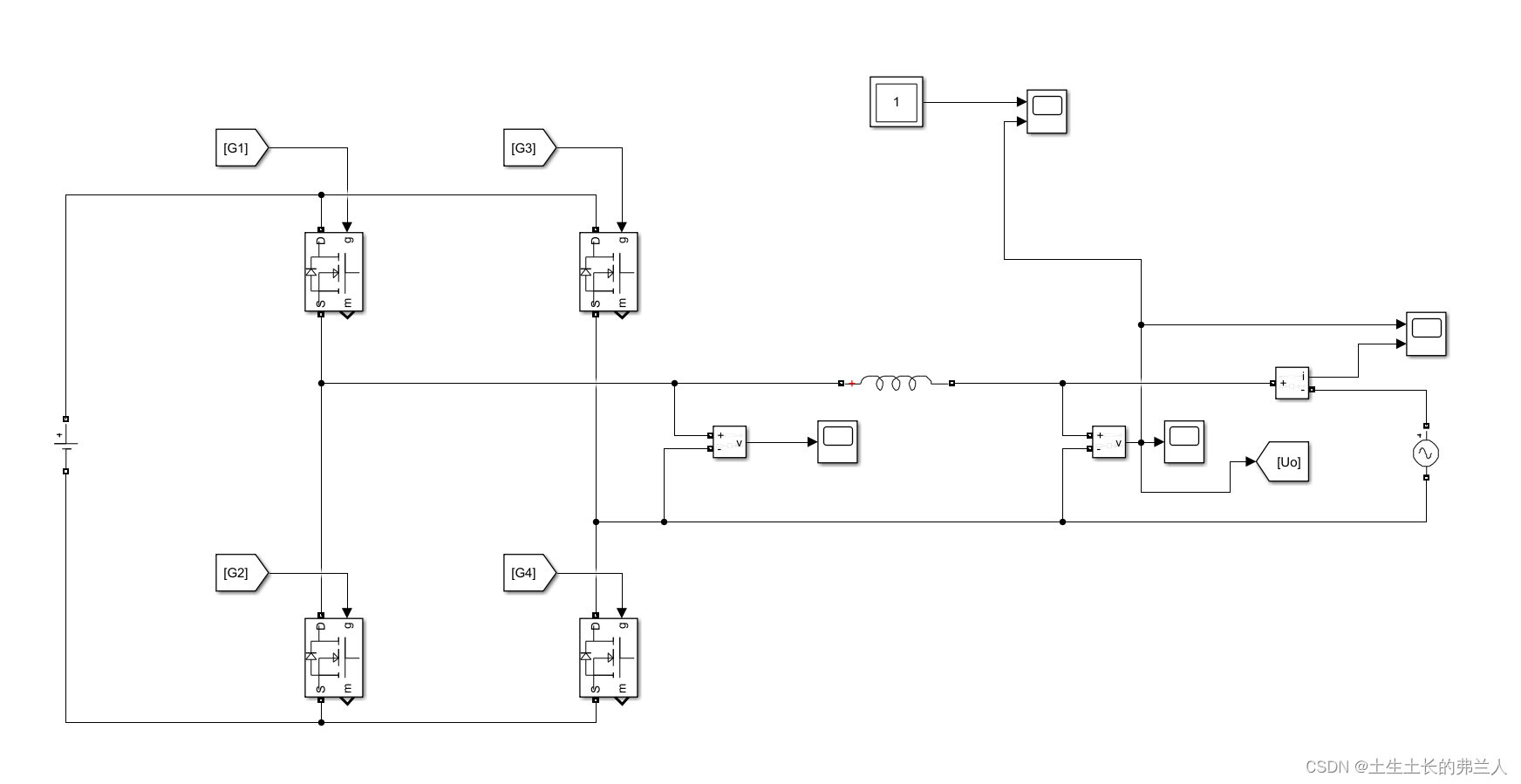

图为选用的相应电路拓扑，与无源的逆变器相比输出端仅仅采用一个电感。

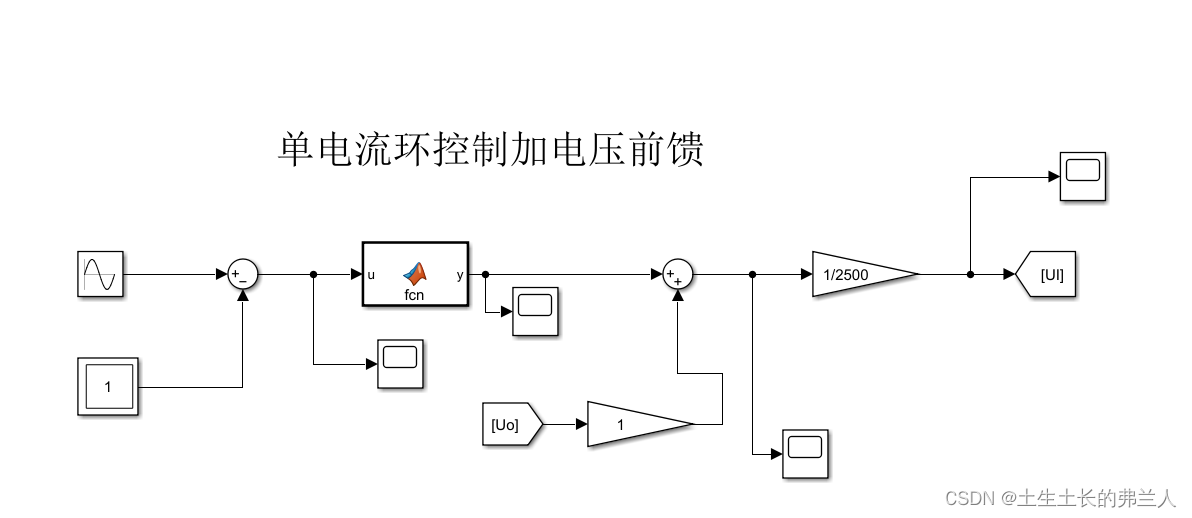

在控制上采用的是用PI对电感电流进行控制，同时在PI的输出加入电网电压前馈进行控制

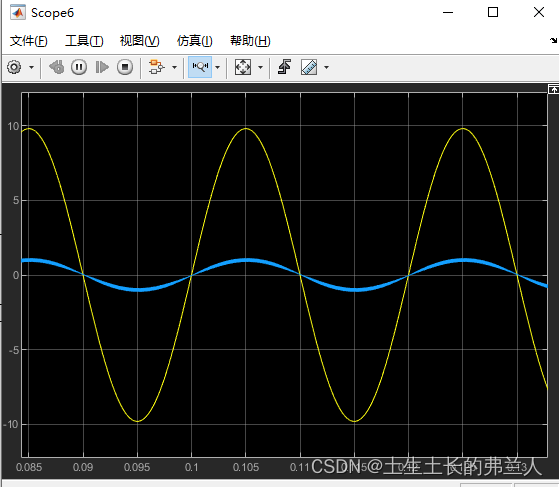

最后的仿真结果如图所示能够对电感电流进行控制
