目录
一、了解全加器
1、简介
全加器英语名称为full-adder,是用门电路实现两个二进制数相加并求出和的组合线路,称为一位全加器。一位全加器可以处理低位进位,并输出本位加法进位。多个一位全加器进行级联可以得到多位全加器。
2、真值表
一位全加器为例
Ain表示被加数,Bin表示加数,Cin表示低位进位,Cout表示高位进位,Sum表示本位和
Ain | Bin | Cin | Cout | Sum |
---|---|---|---|---|
0 | 0 | 0 | 0 | 0 |
0 | 0 | 1 | 0 | 1 |
0 | 1 | 0 | 0 | 1 |
0 | 1 | 1 | 1 | 0 |
1 | 0 | 0 | 0 | 1 |
1 | 0 | 1 | 1 | 0 |
1 | 1 | 0 | 1 | 0 |
1 | 1 | 1 | 1 | 1 |
3、表达式
Sum=Ain⊕Bin⊕Cin
C o u t = ( A i n ⊕ B i n ) ⋅ C i n + A i n B i n = ( A i n & B i n ) ∣ ( B i n & C i n ) ∣ ( A i n & C i n )

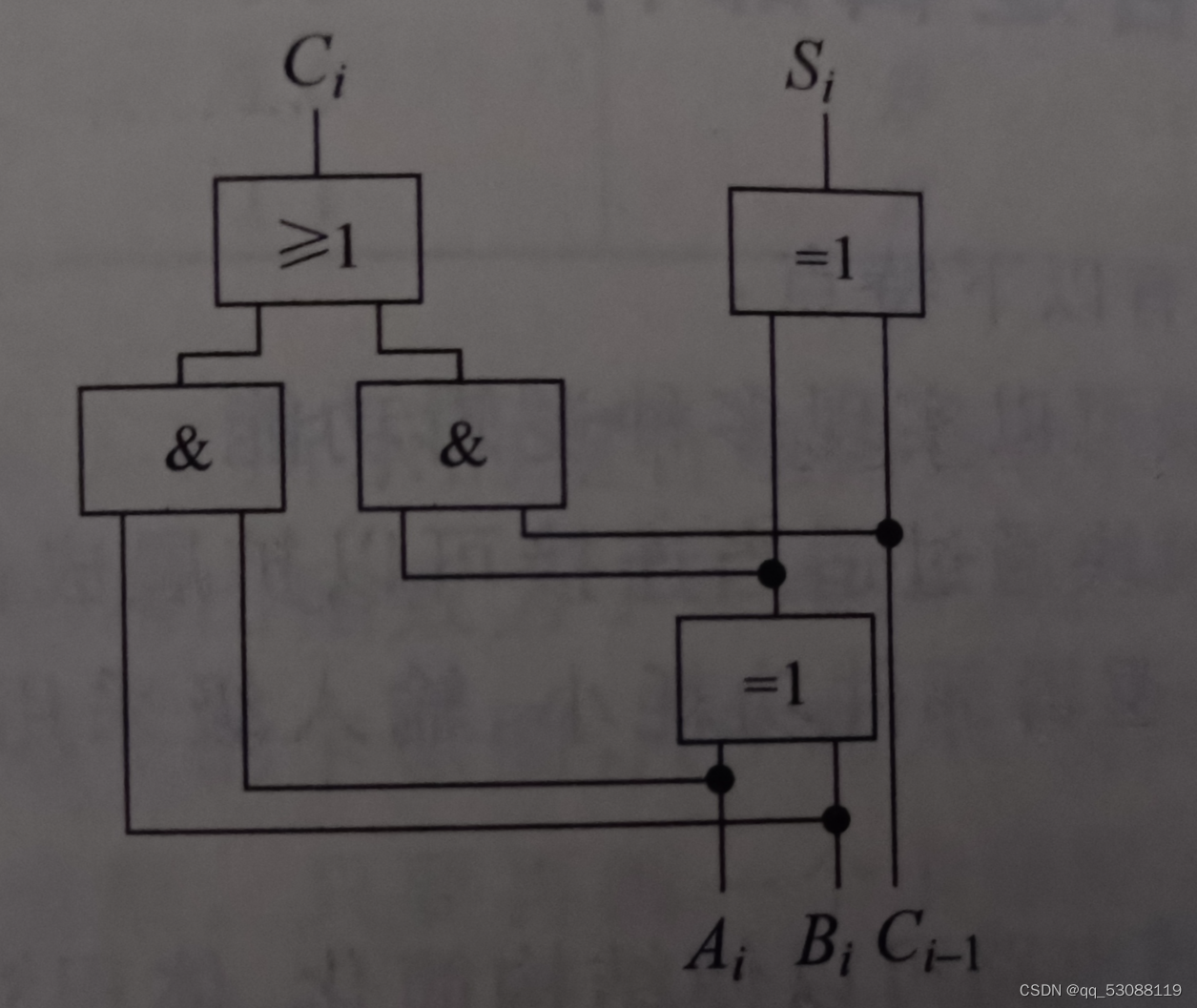

4、原理图
二、原理图实现全加器
1、创建工程文件

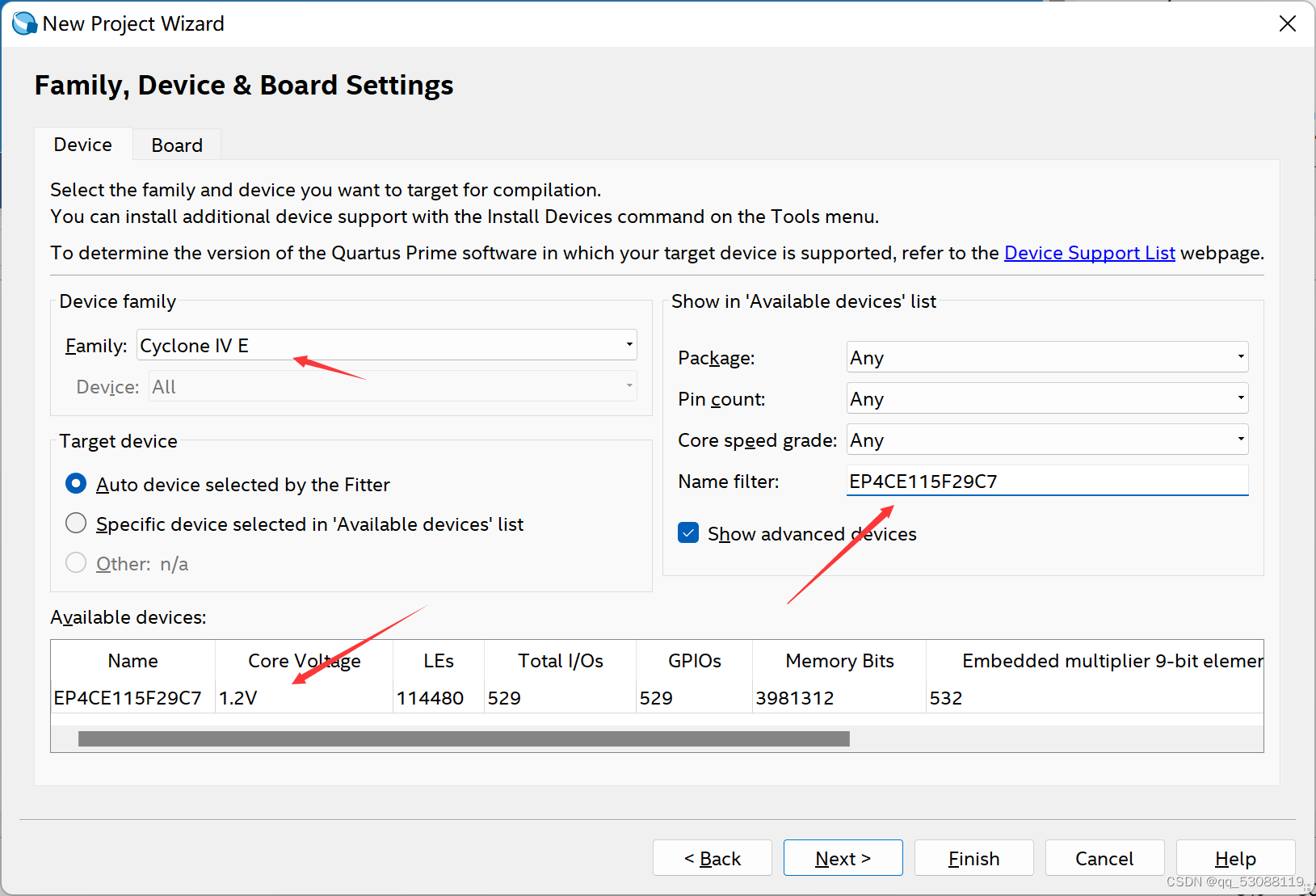

注意芯片的选择
2、原理图输入
(1)设置半加器

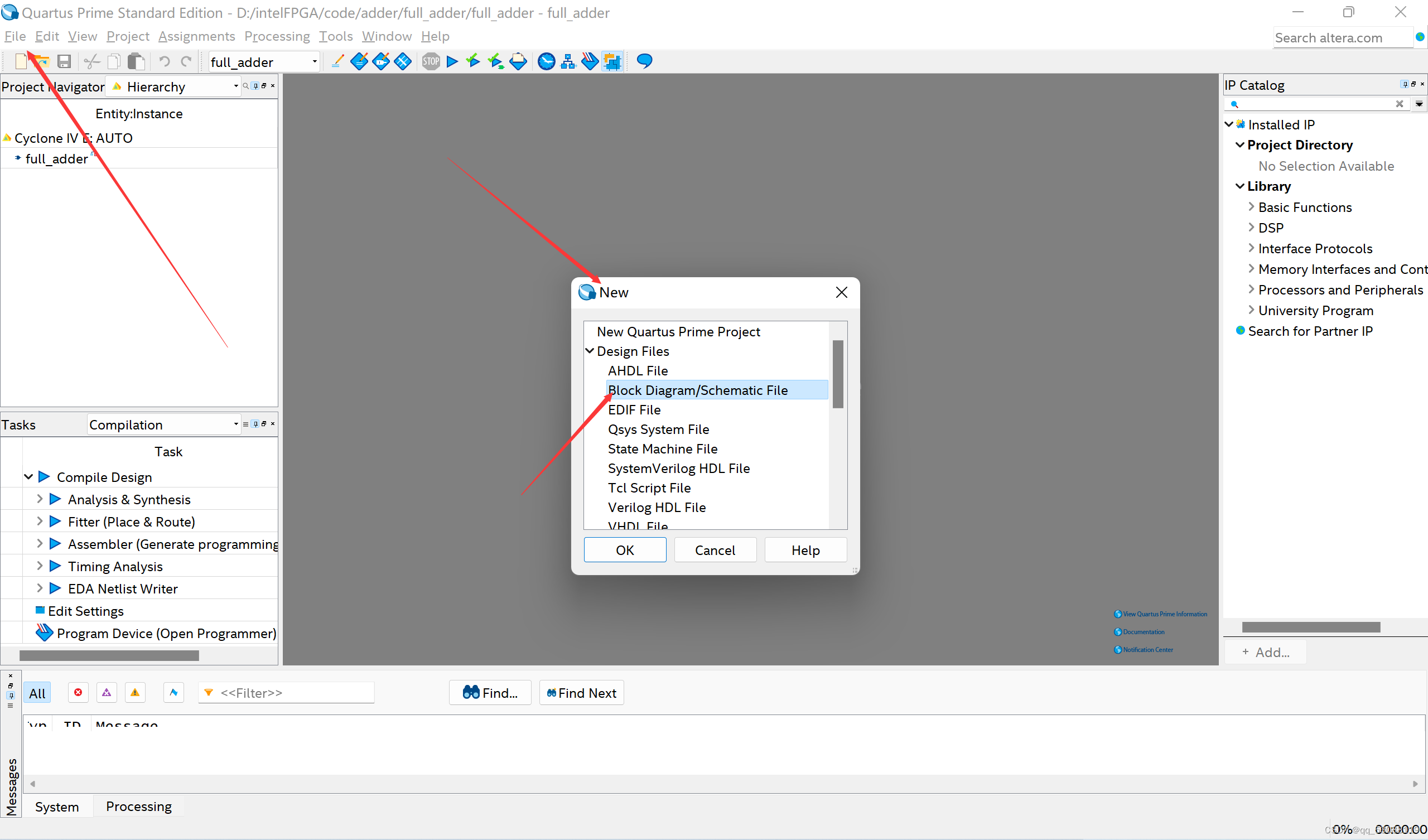

进入绘制
元件选择
选择元件有
and2
、xor
、input
、output
