Quartus Prime Pro 块设计

  1. 基于块设计介绍
    1.1与块设计有关的术语
    在这里插入图片描述
    在这里插入图片描述

1.2设计块重用介绍
在设计块重用的流程中，设计者可以导出核分区或根分区，用于在另一个使用相同FPGA器件的工程中重用。设计者可以跨项目或与其它设计人员共享以下编译快照之一，包括综合后的快照和最终的快照。
核心分区重用使能保留和导出编译结果用于一个核分区，允许一个IP开发者一次创建和优化一个IP，然后在多个项目中共享。
根分区重用使能保留和导出顶层（或根）分区的编译结果，它描述了器件外围，以及相关的内核逻辑。重用外围允许一个电路板开发人员创建和优化带有器件外围逻辑的一个平台设计一次，然后与其他创建定制核心逻辑的电路板用户共享根分区。
在这里插入图片描述

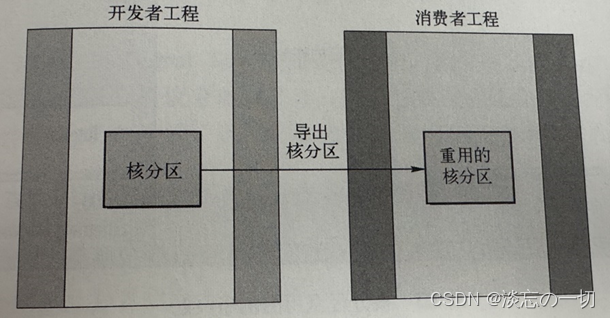

图1.2-1 一个典型的核分区重用例子
在这里插入图片描述

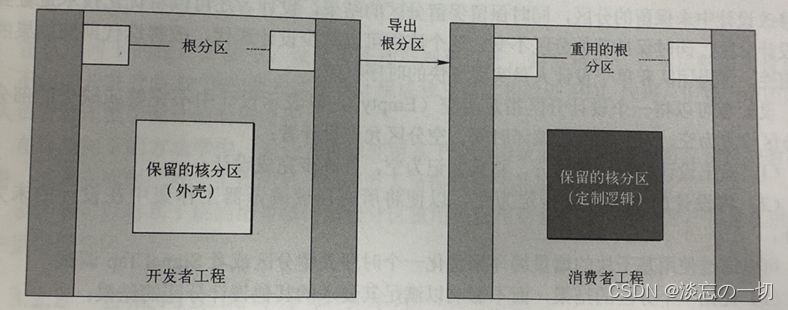

图1.2-2 根分区重用例子
1.3基于块的增量编译介绍
可以使用基于块的增量编译来帮助通过使用设计分区保持更快地完成时序收敛
