1 电压传输特性

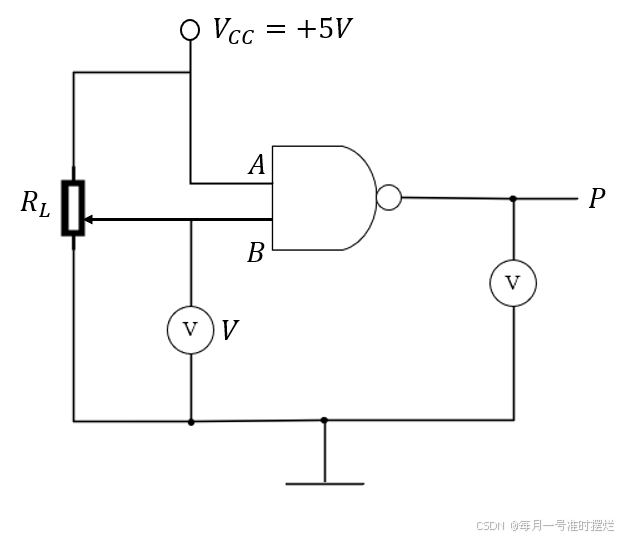

在TTL门电路中,核心是将输入电压转换为输出电压,通过对于电压传输特性进行验证,可以判断电路是否按照预期工作,确保逻辑是否正确。如下所示为测试电压传输特性的实验电路:

门电路的电压传输特性描述了输出电压随着输入电压
变化的规律,将这个与非门的A输入端接高电平,构成了一个与非门的测试电路,由直流电压源
和电位器

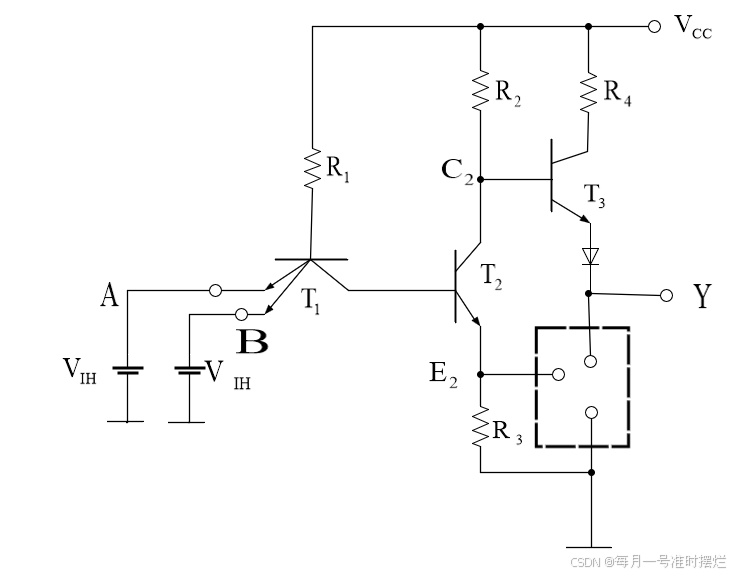

构成的分压器结构正好为与非门的B输入端提供了可调的输入电压,调节输入电压。如下所示为此时与非门模拟开关示意图:

当输入电压低于0.7V的时候,相当于低电平的输入,输入级的晶体管所对应的发射结必须导通,
的基级电位
此时低于1.4V,这个基级无法令
、
导通,所以
、
处于截止状态,推拉式输出级的晶体管
和二极管
导通,输出为稳定的高电平信号,由于此时在推拉式输出级当中,晶体管

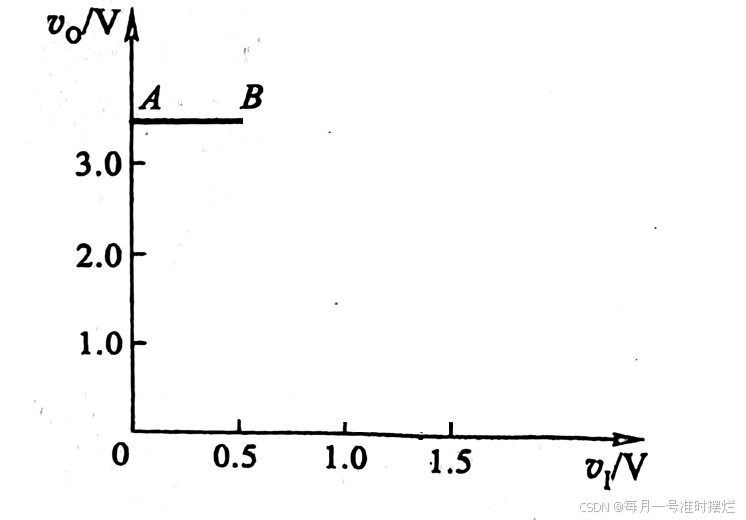

处于截止状态,因此我们将特性曲线当中AB称为截止区。如下图所示为当输入电压小于0.7V时电压传输特性的特性曲线示意图:

继续调试输入电压,当输入电压增加到时,
的集电极电位
仍然低于2.1V,此时
开始由截止区到放大状态,而此时
处于截止状态,随着
进入到放大状态,它的输出电流集电极电流开始增加,而集电极电流在电阻
身上的压降也随着增加,这就意味着
的集电极电位
也开始下降,而此时工作于射级跟随状态的晶体管
,它的输出随着自身的输入
,开始线性下降。如下图所示为此时电路的模拟开关图:

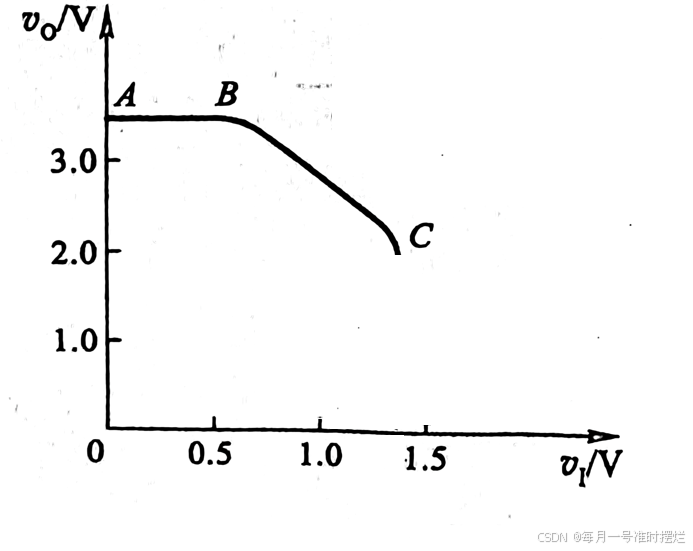

此时输出电压随着输入电压的增加,进入到特性曲线的线性的BC段。如下图所示:

当输入电压增加到接近1.4V的时候,晶体管的基级电位
约为2.1V,这个2.1V的基级电位意味着此时
、
同时导通,而晶体管

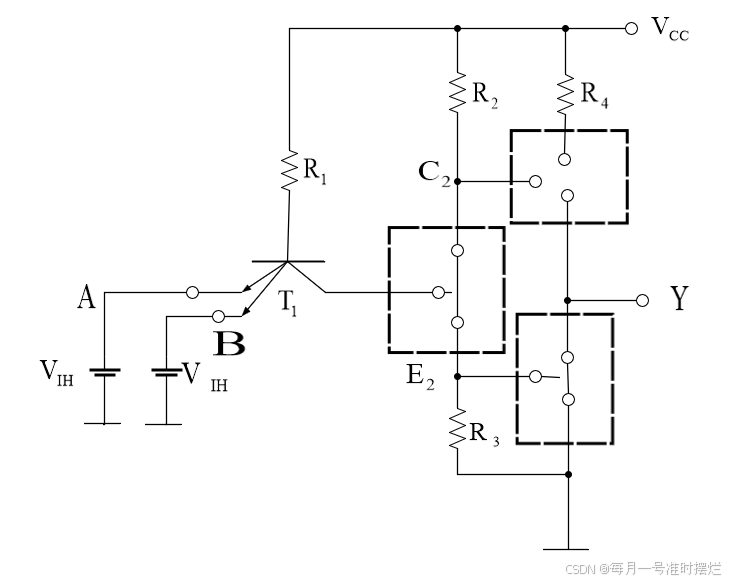

处于截止状态,如下图所示为此时电路的模拟开关图:

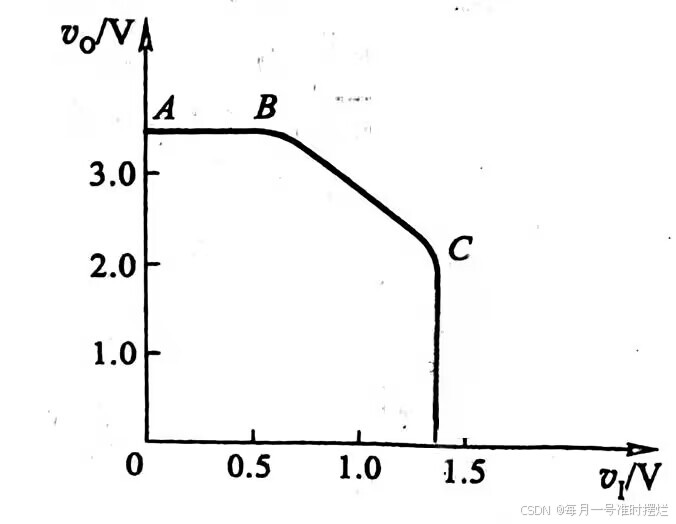

此时门电路的输出电位急剧地下降为低电平信号,将特性曲线中CD段称为转折区。如下图所示:

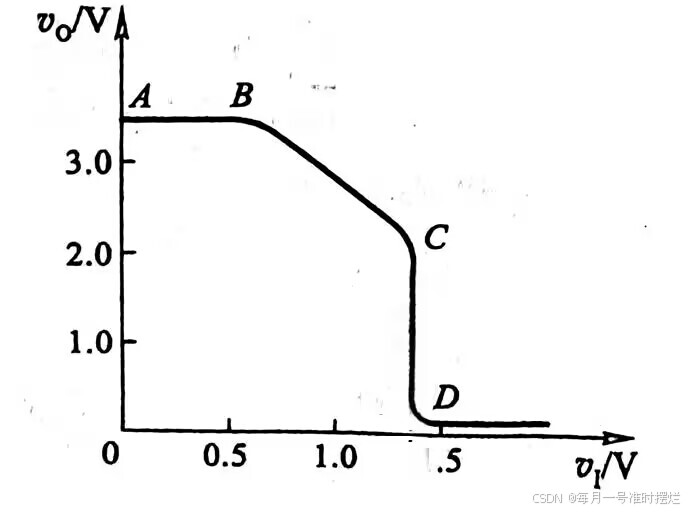

继续调整输入电压,随着输入电压的增高,可以看到输出电压基本保持不变,进入到特性曲线的饱和区的DE段,如下图所示为进入到曲线的饱和区DE段:

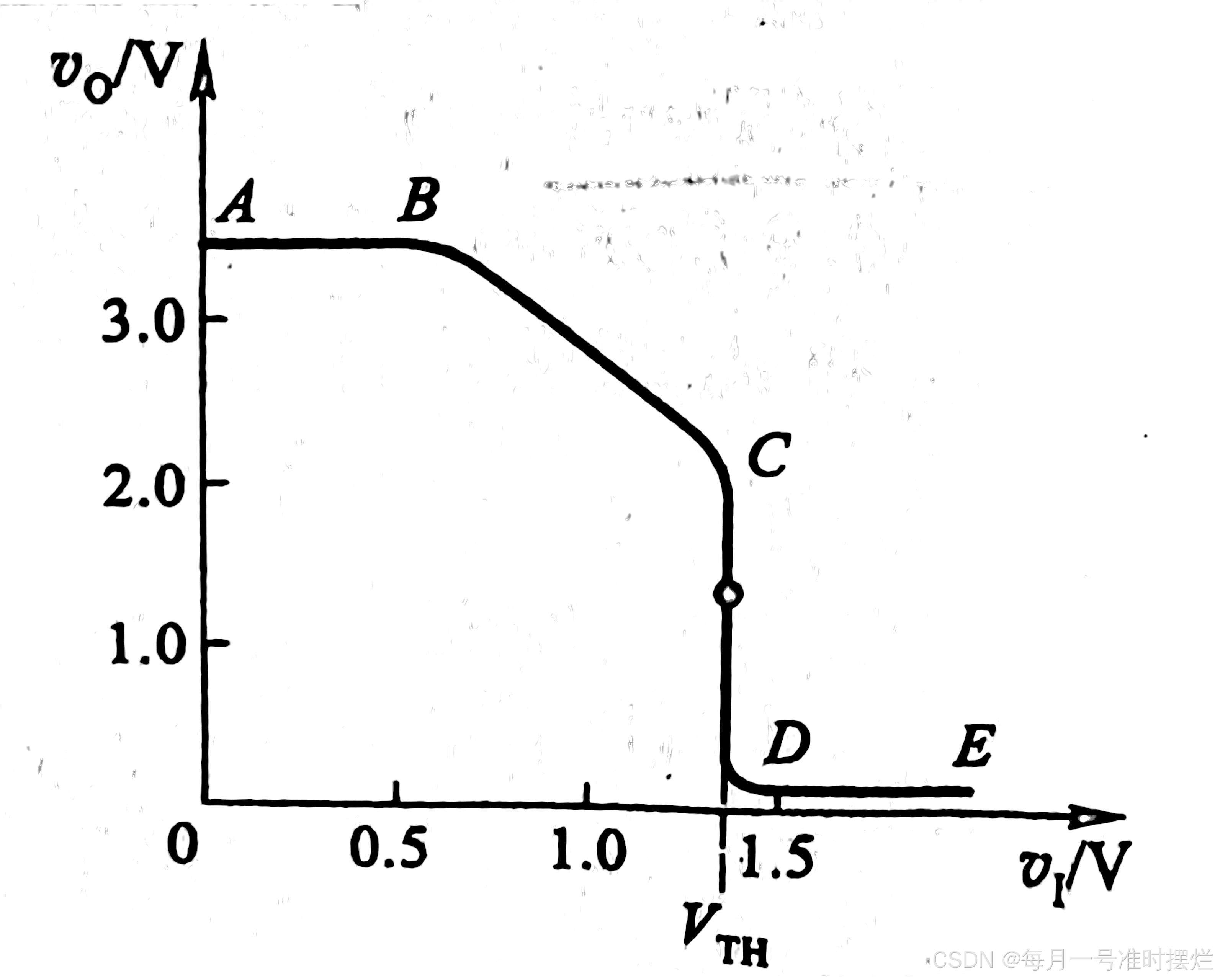

在这个电压传递特性曲线中,转折去CD段的中点所对应的输入电压,称之为阙值电压,这个阙值电压是用来区分推拉式输出级的晶体管是处于饱和导通状态还是截止状态的分界值,因而阙值电压也被称为门槛电压。如下图所示为电压传输特性曲线图:

在上图中中为阙值电压,即输入电压高于阙值电压时,电路会识别为高电平,输入电压低于阙值电压时,电路会识别为低电平。

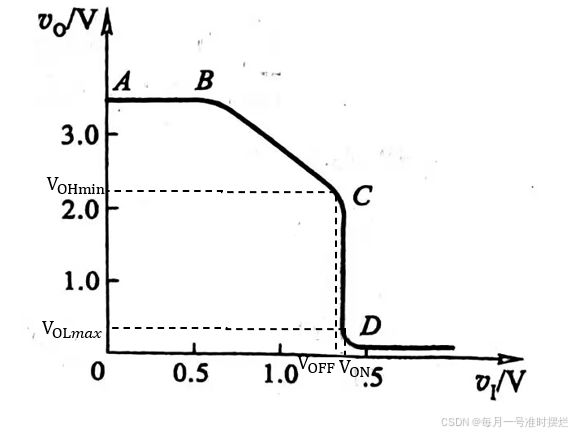

为了明确区分数字电路中的1和0,不仅规定了门电路输出电平的高、低界限,在这个非门测试电路的电压传递特性曲线当中还规定了输入端高、低电平的界限与低电平输出最大值,相对应的输入电平称为开门电平,大约有1.5V,这就意味着当高于
的时候,门电路相当于输入了高电平,非门输出
相当于"开态"。与这个输出高电平的下限值所对应的输入电平称为关门电平,大约为1.3V,当
低于
的时候,相当于时可靠的低电平输入,非门的输出
为高电平,门电路相当于"关态"。
如下图所示:

问了保证门电路的抗干扰能力,用74系列的电路的标准参数输入高电平的下限值和输入低电平的上限值,分为代替门电路中的关门电平和开门电平。
(图7、图8、图9和图10参考了阎石、王红主编的《数字电子技术基础》内容)
2 TTL门电路的输入端噪声容限
在有多个门电路构成的电子系统中,上一级的输出是下一级的输入,这个过程中很可能会有干扰信号进来。在实际电路中要保证门电路的高、低电平基本不变的情况下,门电路的输入端和输出端要保持在允许波动的范围。如下图所示:

在输入端逻辑1和逻辑0对应高、低电平的变化范围要比输出端高、低电平的变化范围要宽得多。其中高电平的噪声容限为:。低电平的噪声容限则是用低电平输入与输出的上限值之差来表示的,低电平的噪声容限为:
。
(本文参考了哈尔滨工业大学《数字电子技术基础》课程内容)
