噪声容限

最新推荐文章于 2022-03-19 16:26:04 发布
最新推荐文章于 2022-03-19 16:26:04 发布
阅读量5.7k 收藏 14
点赞数 4
分类专栏： 数电 文章标签： 数字信号处理
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/yan1111112/article/details/116570173
版权

定义

输入信号上叠加的噪声电压只要不超过允许值，就不会影响电路的正常逻辑功能，这个允许值称为噪声容限（抗干扰能力）

性质

噪声容限越大，抗干扰能力越强。

求解

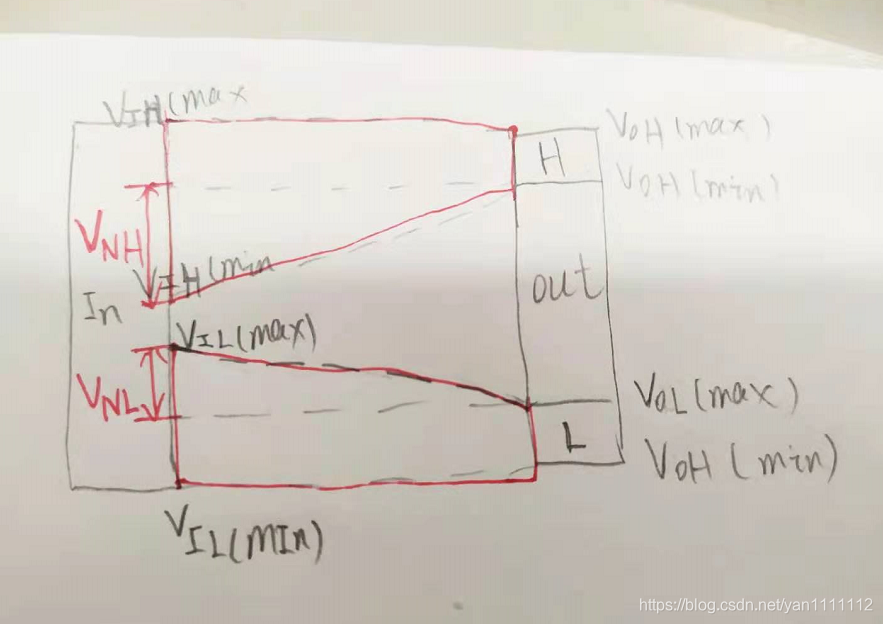

在这里插入图片描述
VNH高电平噪音容量
VNL低电平噪音容量
VOH输出高电平（min：允许的最小值）
VOL输出低电平（max：允许的最大值）
VIH输入高电平（min：允许的最小值）
VIL输入低电平（max：允许的最大值）
在这里插入图片描述
红色区域均有效，其实就是输入在多大的电压范围不会导致输出出错
