Vivado仿真时遇到所有波形全部显示为“Z”的解决方案。

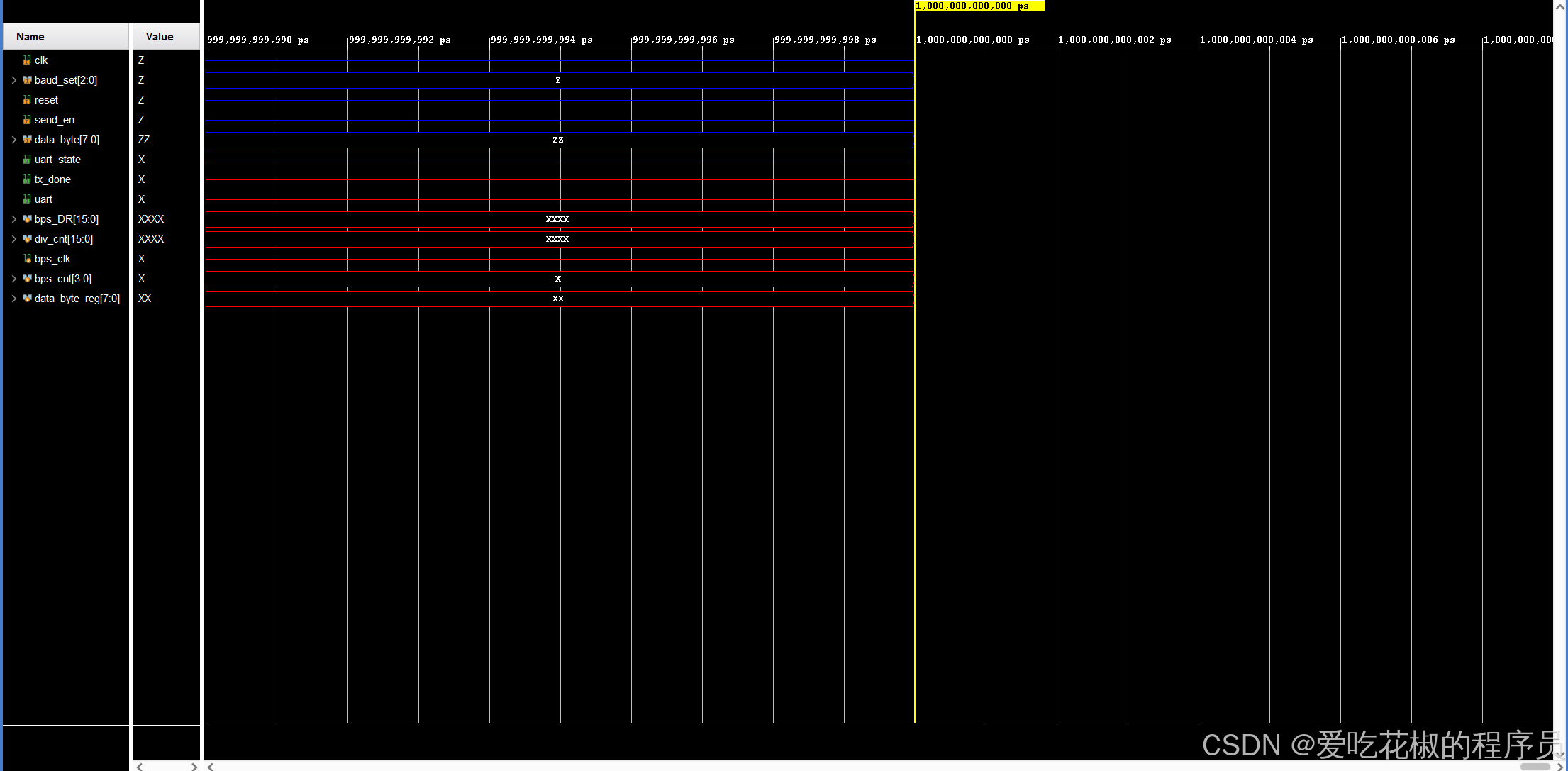

有时候使用vivado进行仿真时会遇到波形全部显示为“Z”的情况，甚至连clk信号也没有产生相应的震荡。

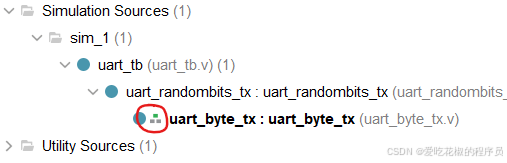

这往往是因为vivado软件并没能识别出顶层文件是哪一个，如下图所示：（那个三角形标记的就是目前的顶层文件，图中所示我的tb文件居然不是顶层文件。）

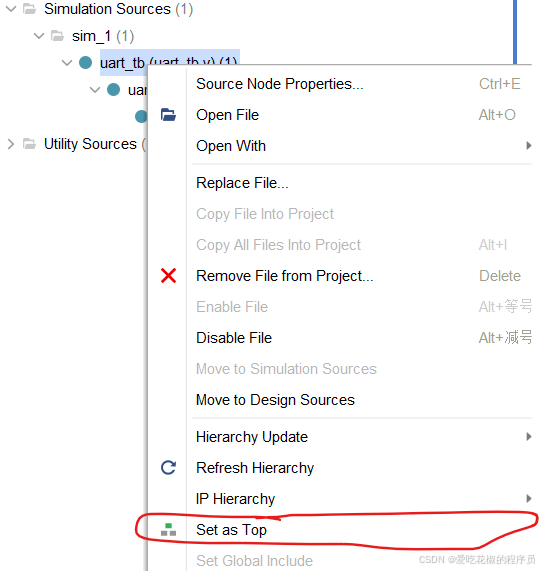

这时只需要右击你的tb文件（如图所示，我的tb文件时uart_tb），然后选择“set as top”，如下图所示：

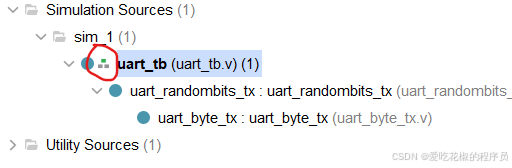

此时我们的tb文件已经被正确设置为了顶层文件

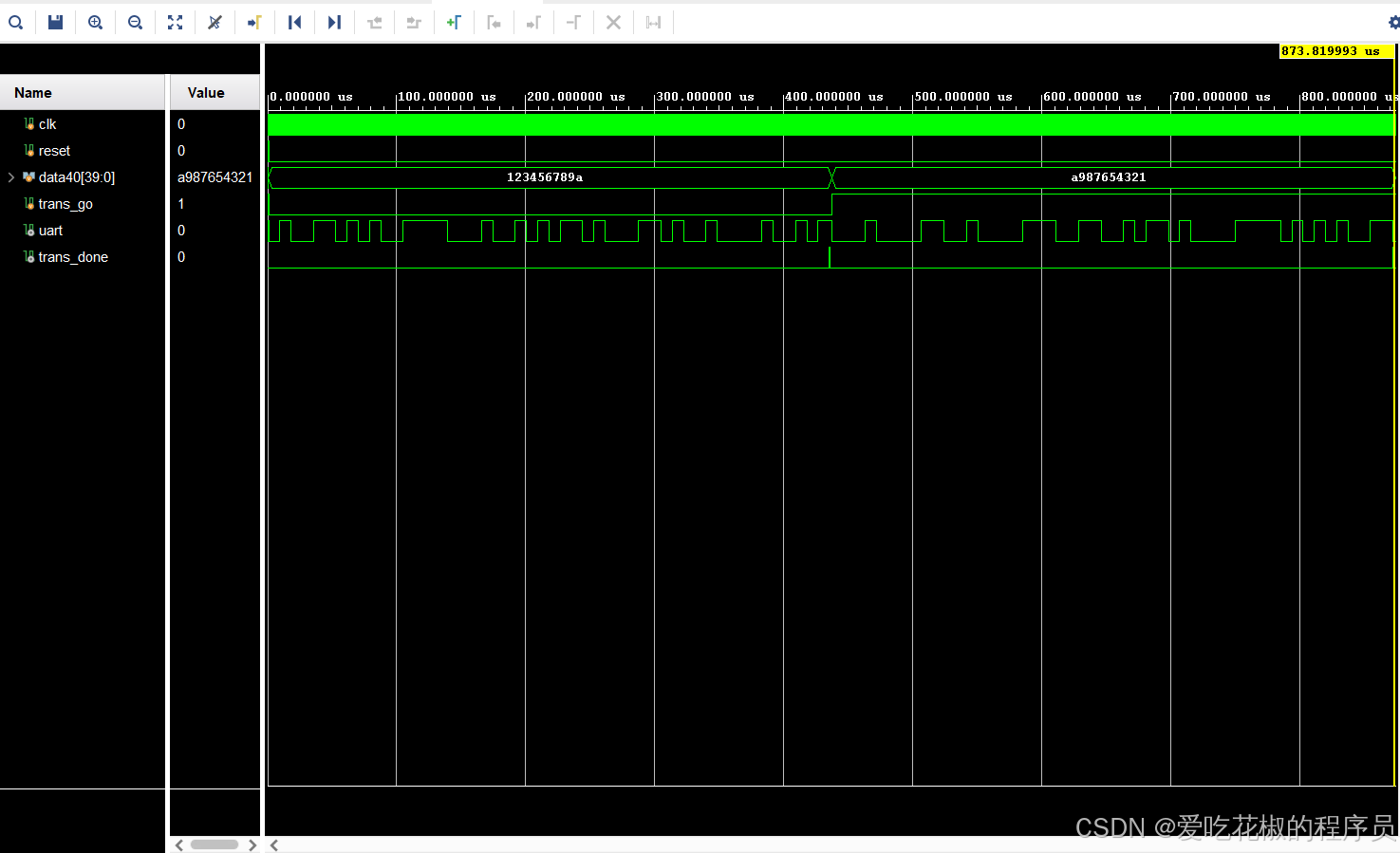

然后再跑仿真，发现没问题啦！
