Quartus18.0仿真NCO_IP核步骤

已于 2024-03-14 13:10:19 修改
阅读量2.3k 收藏 35
点赞数 9
文章标签： 网络
于 2024-03-14 11:26:33 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_57320111/article/details/136701178
版权
本文讲述了从IP核配置到Modelsim仿真的一系列步骤，涉及IP核创建、参数设置、文件添加及仿真性能优化的过程。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

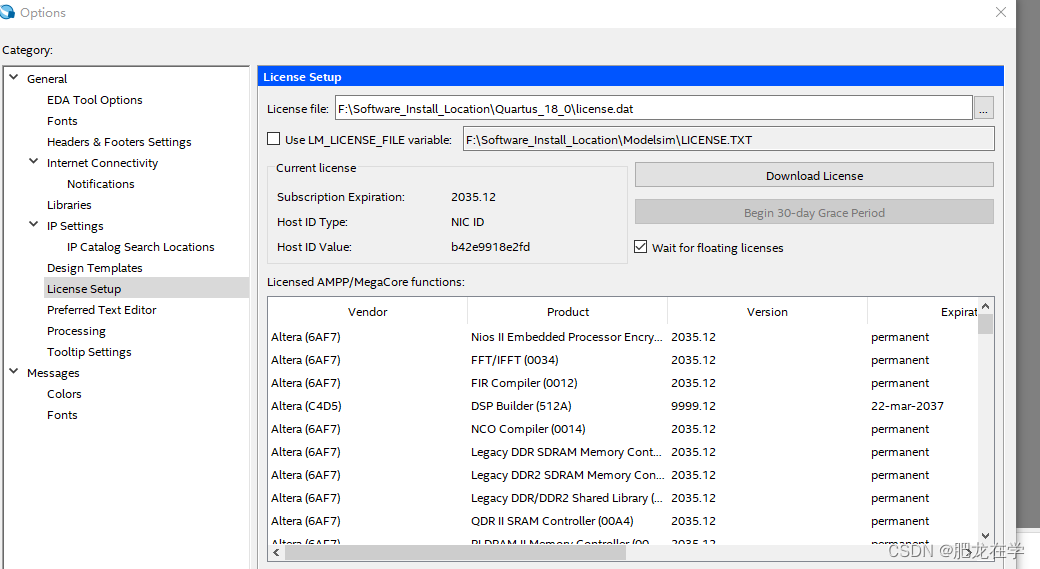

一、先确保自己的IP核已经破解了

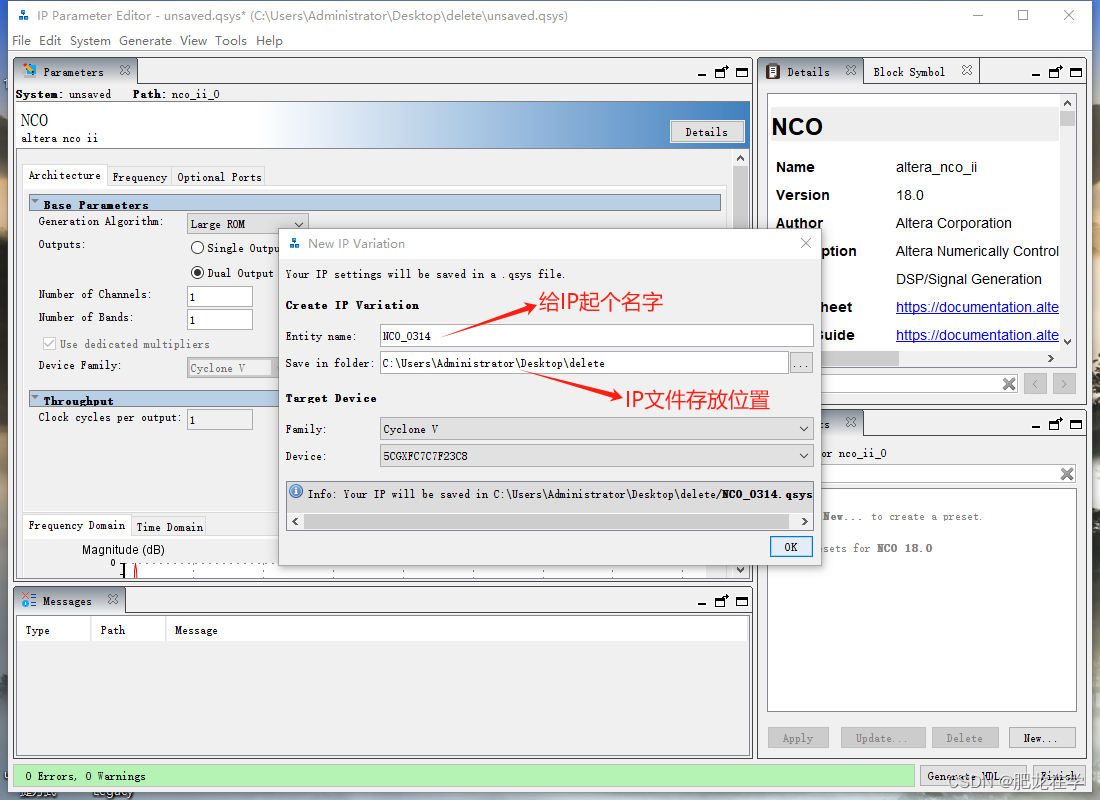

二、创建NCO IP核，指定IP名称和存放位置

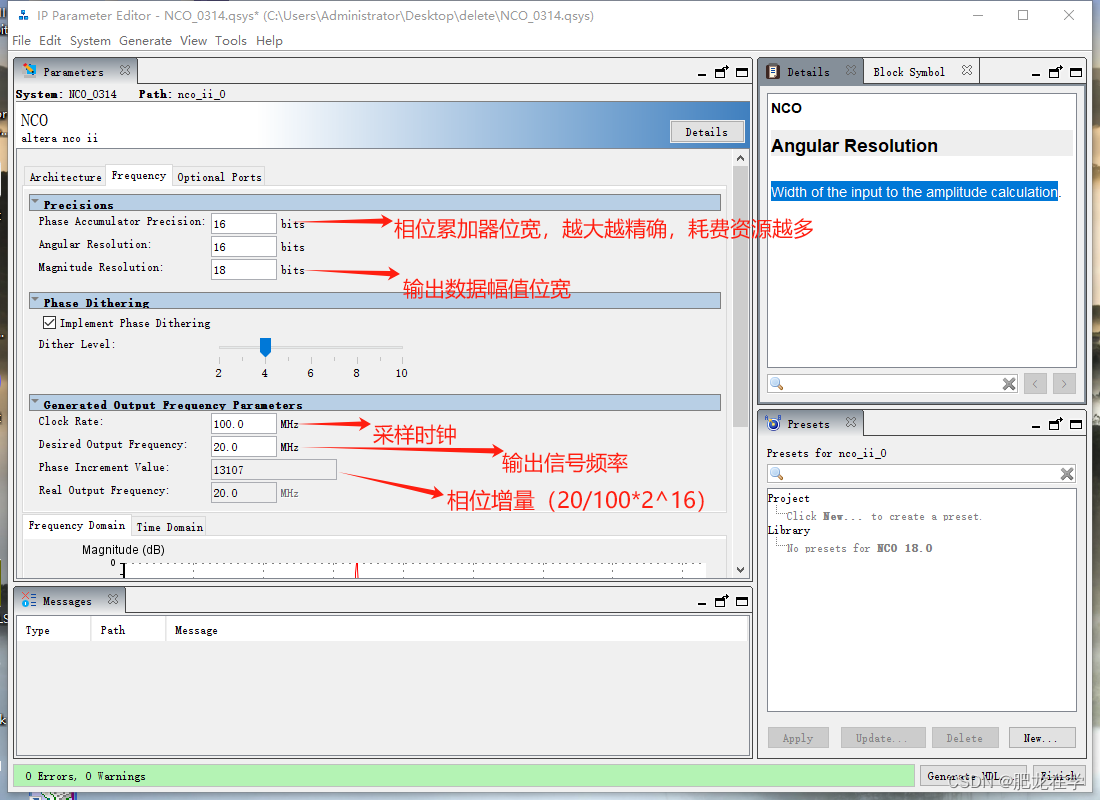

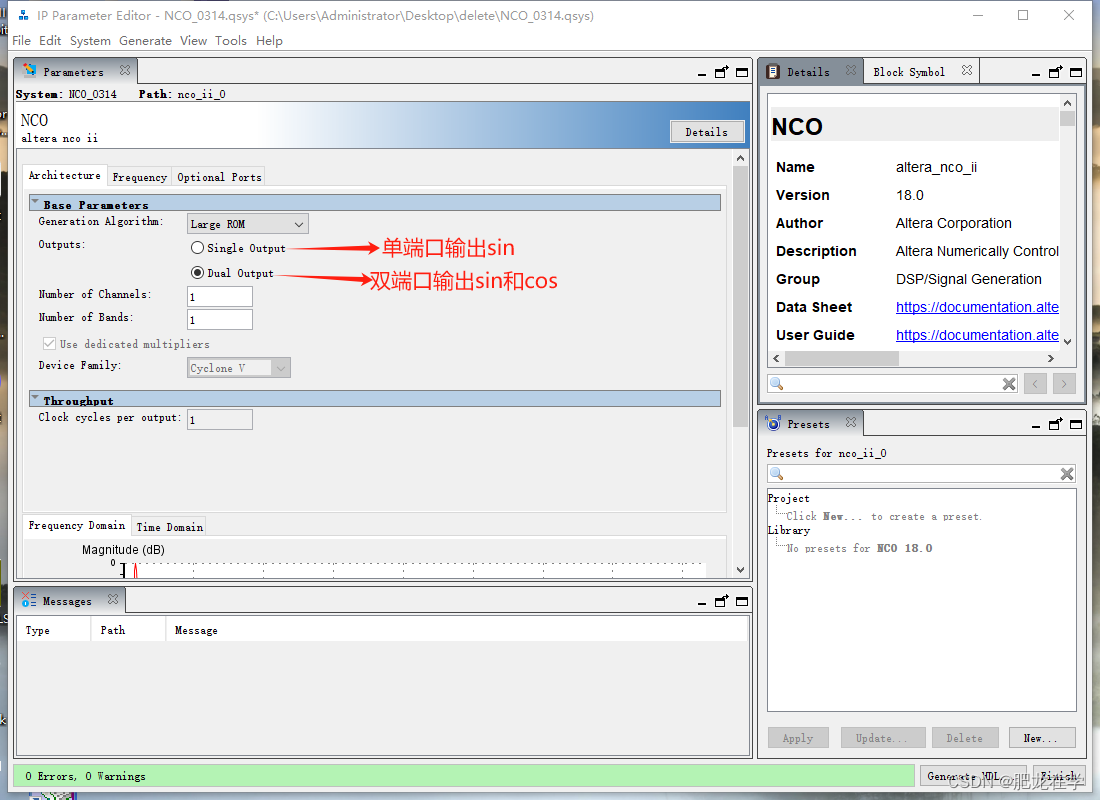

三、配置IP核参数

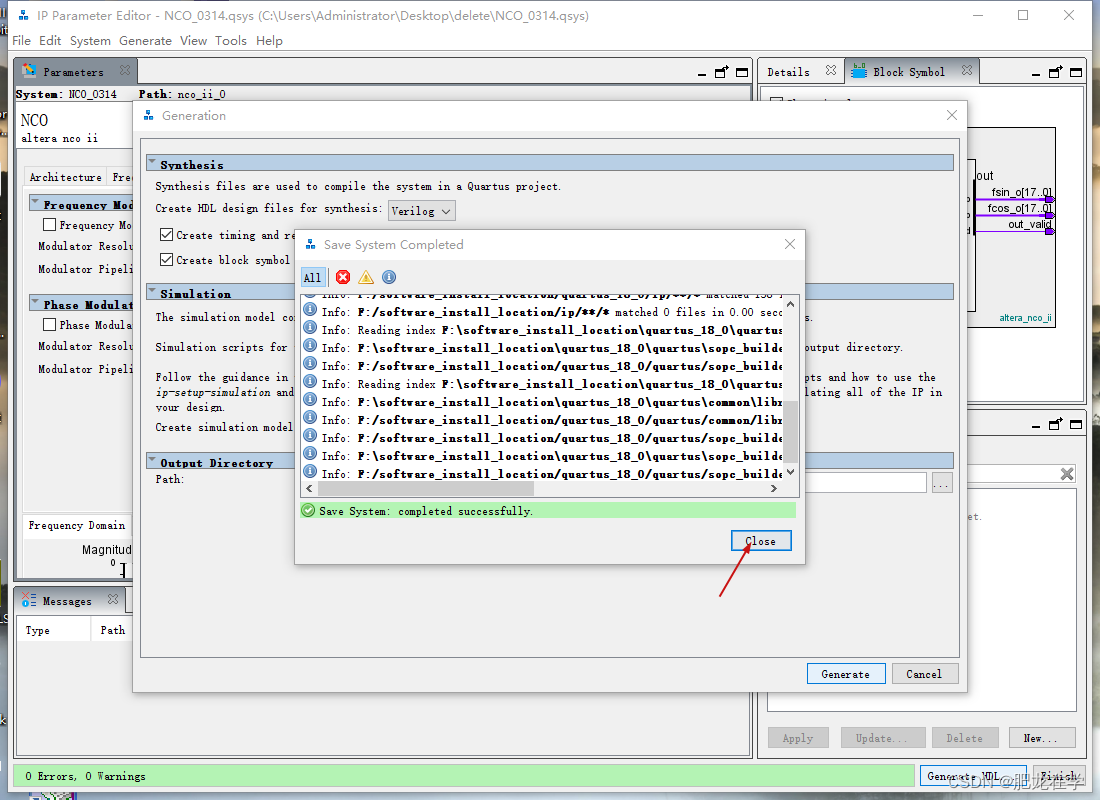

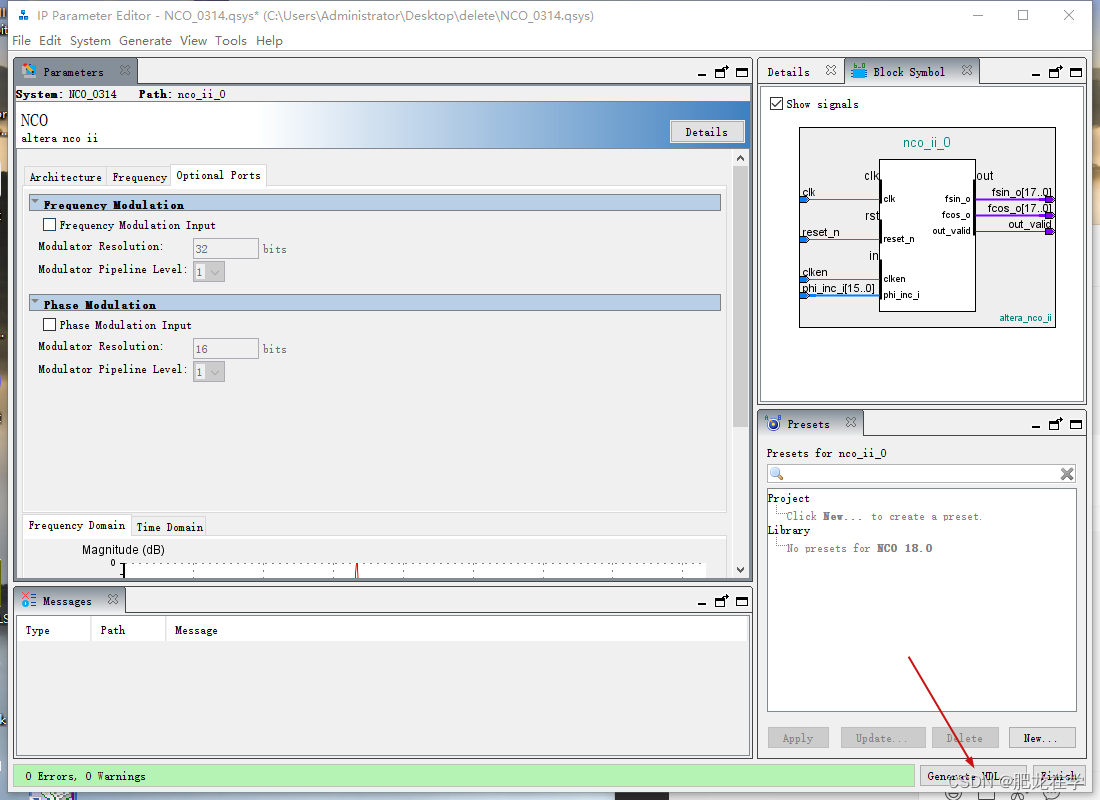

四、配置好后点击Generate HDL....,进行如下配置，然后点击Generate

五、生成好后点击Close

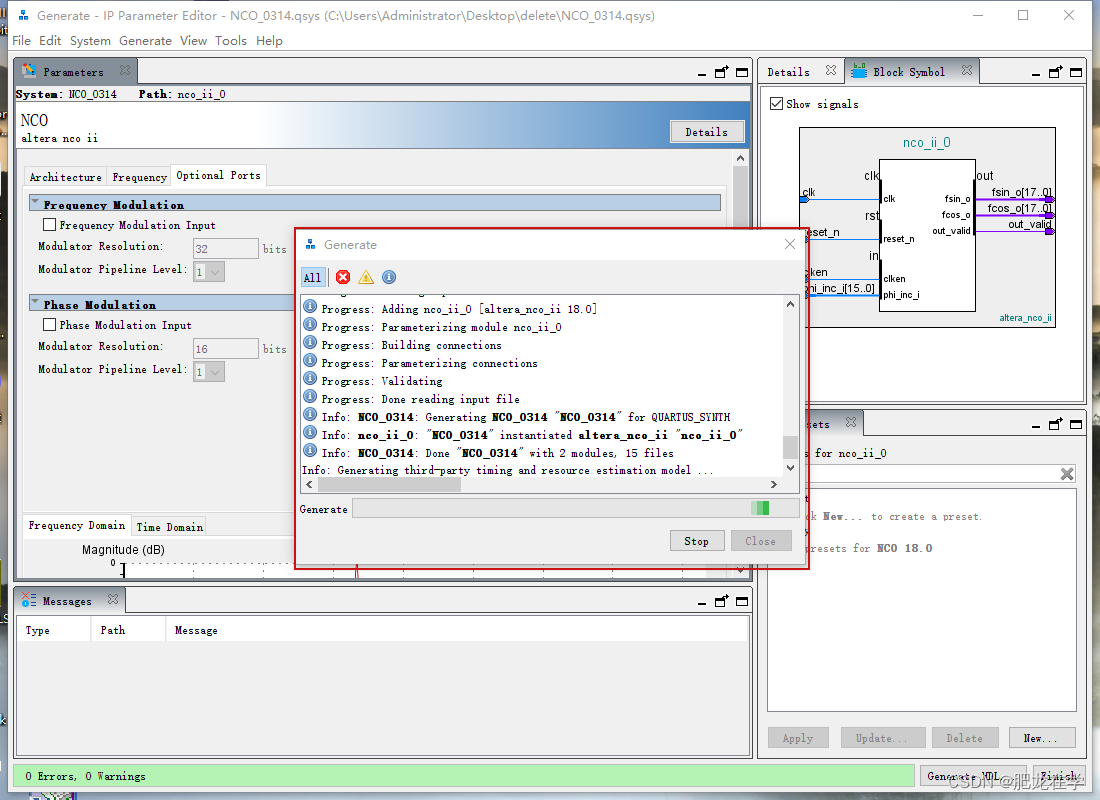

六、等它跑完然后点击Close

七、然后点击右下角的Finish，就完成了IP核的配置，之后会弹出

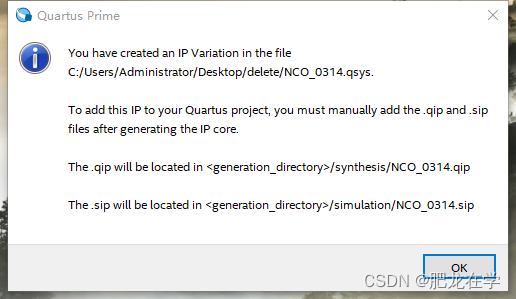

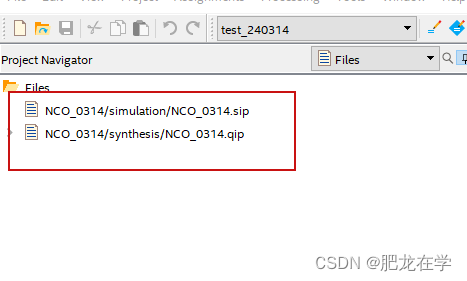

软件提醒我们想要把IP添加到工程中，需要手动添加下.qip和.sip文件，然后这两个文件的位置给了。

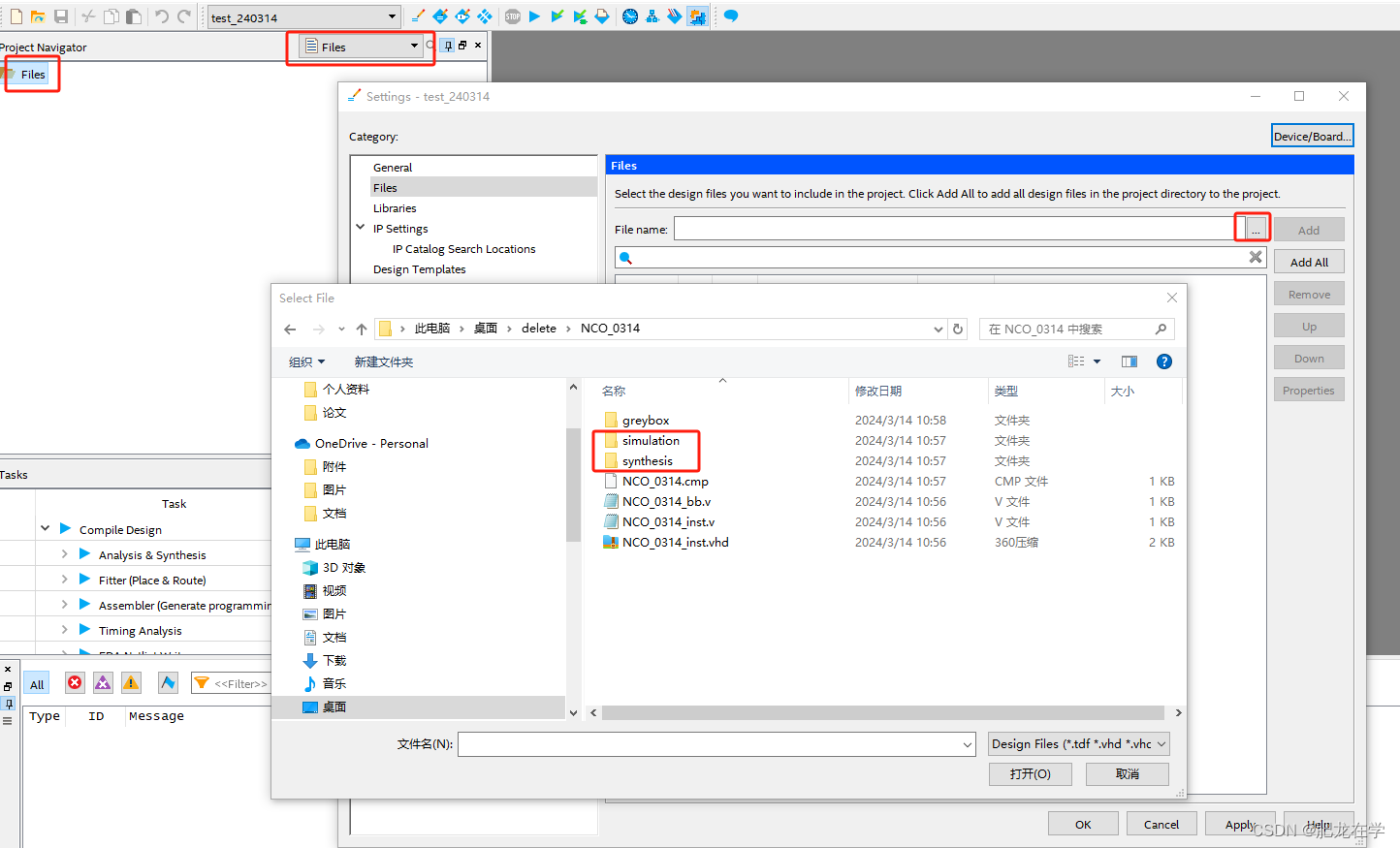

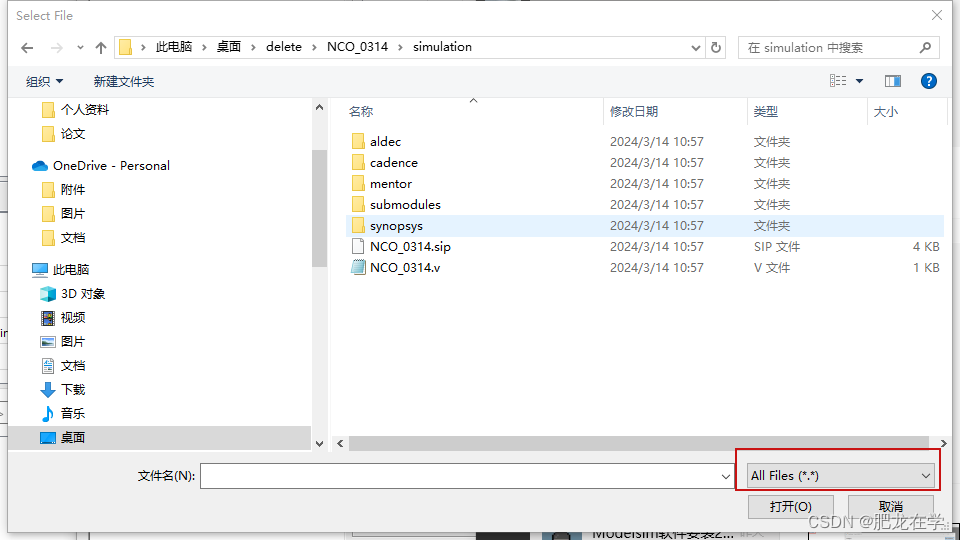

八、添加.qip和.sip，进入simulation文件夹中后，要选择ALL Files才能看到.sip文件

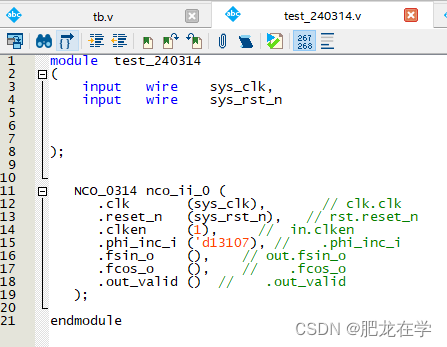

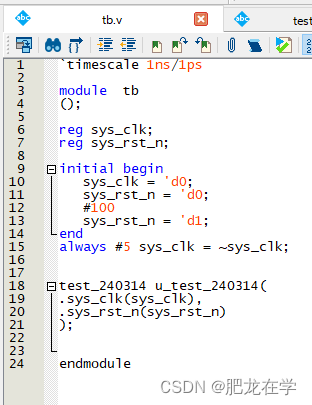

九、添加顶层文件和测试文件

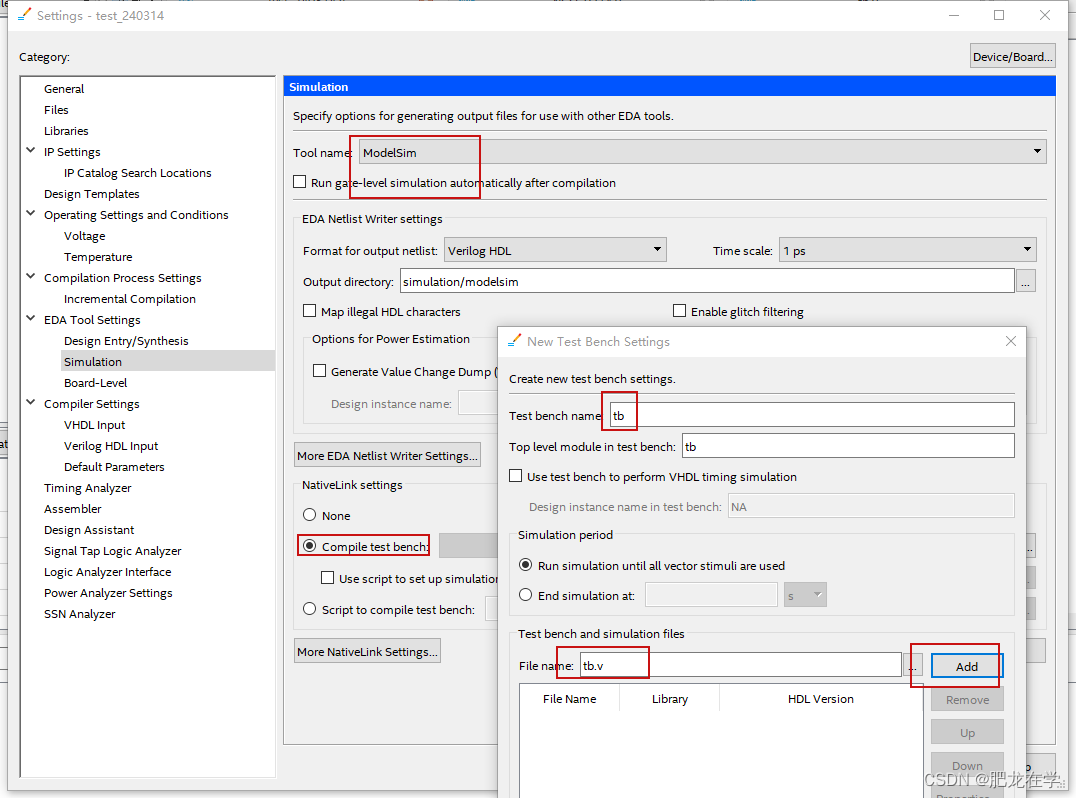

十、Modelsim仿真器设置

十一、工程编译，然后运行仿真

100M出20M，一个周期5个点，看不出效果

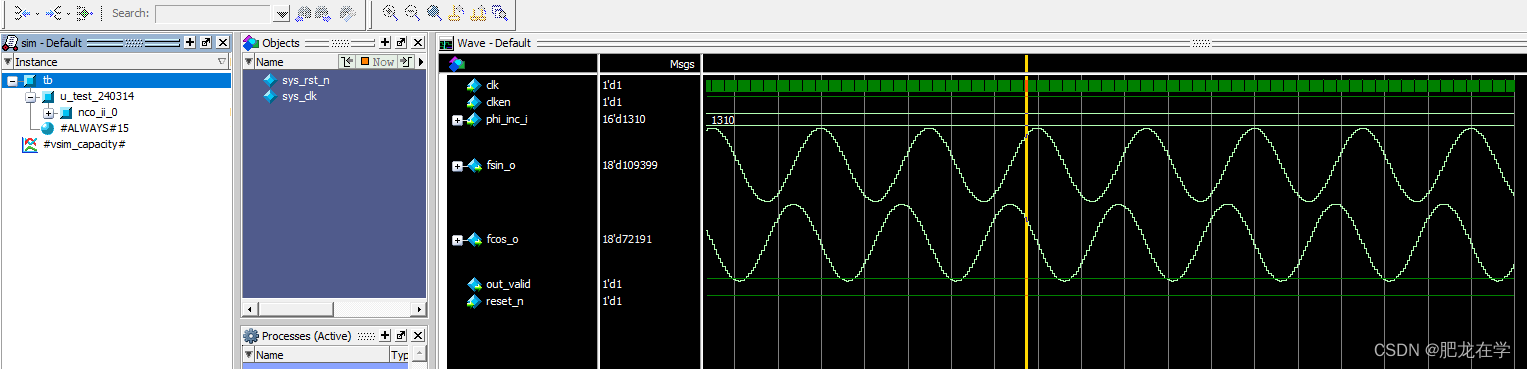

将20M修改为2M，修改代码中phi_inc_i为1310，再次进行仿真：
