自学STM32F103C8T6（二）——GPIO输出

1、GPIO简介

• GPIO全称（General Purpose Input Output）即，通用输入输出口
• 可配置八种输入输出模式，具体就不赘述了
• 引脚电平0-3.3V，部分引脚可到5V
• 输出模式：端口可输出高低电平，驱动LED、蜂鸣器、模拟通信协议输出时序等
• 输入模式：端口可读取高低电平和电压，用于按键输入、外接模块电平信号输入、ADC采集、模拟通信协议接受数据等

2、GPIO基本结构

STM32的所有GPIO都挂载在APB2外设总线

GPIO外设的命名按照GPIOA、GPIOB等，每个GPIO外设有16个引脚，编号从0-15。即PA0-PA15

3、点亮一个LED灯

我使用的是STM32F103C8T6最小系统板，现在想通过PA0点亮一个LED灯

（1）打开keil5软件

（2）复制工程

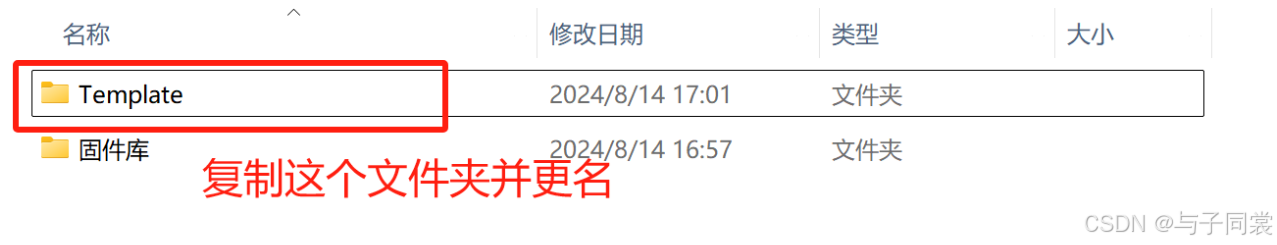

将我们上次创建好的工程模板复制一下

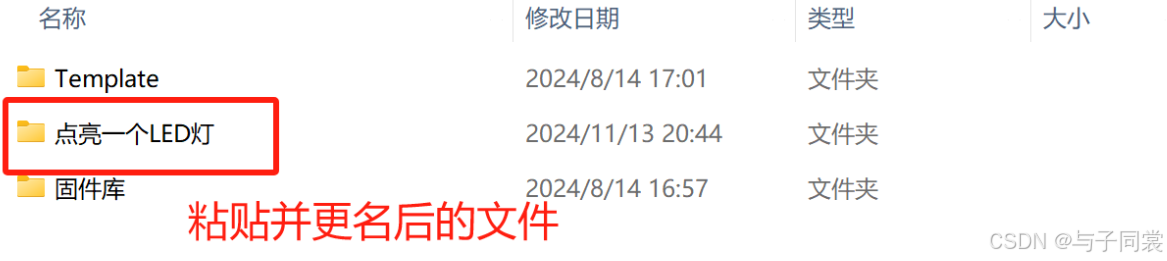

将文件粘贴并更名

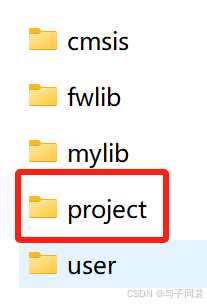

双击打开新文件，并找到project

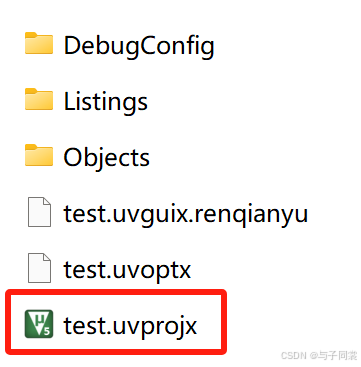

双击打开project，找打keil5图标的文件，双击打开，即可打开新工程

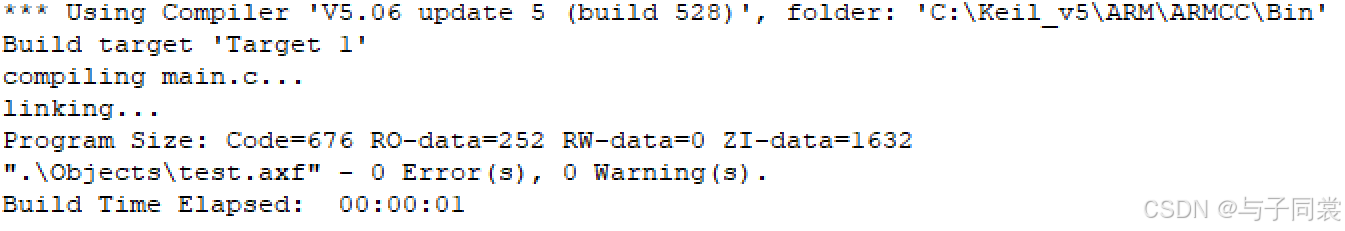

工程编辑不会出现错误和警告

（3）开始编写代码，操作STM32的GPIO需要三步

a.使用RCC开启GPIO时钟

1. 首先使用RCC里面的APB2外设时钟控制函数

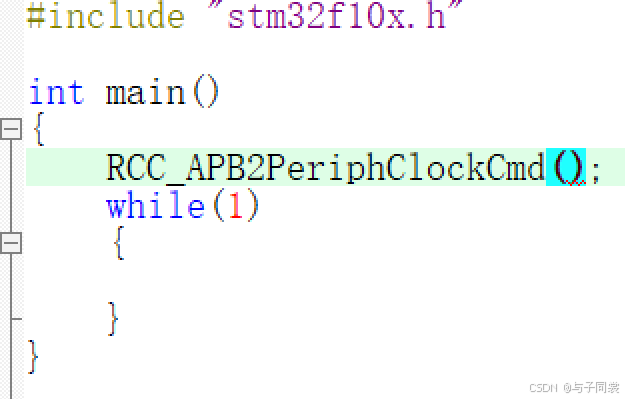

2. 将这个函数复制到main.c文件中

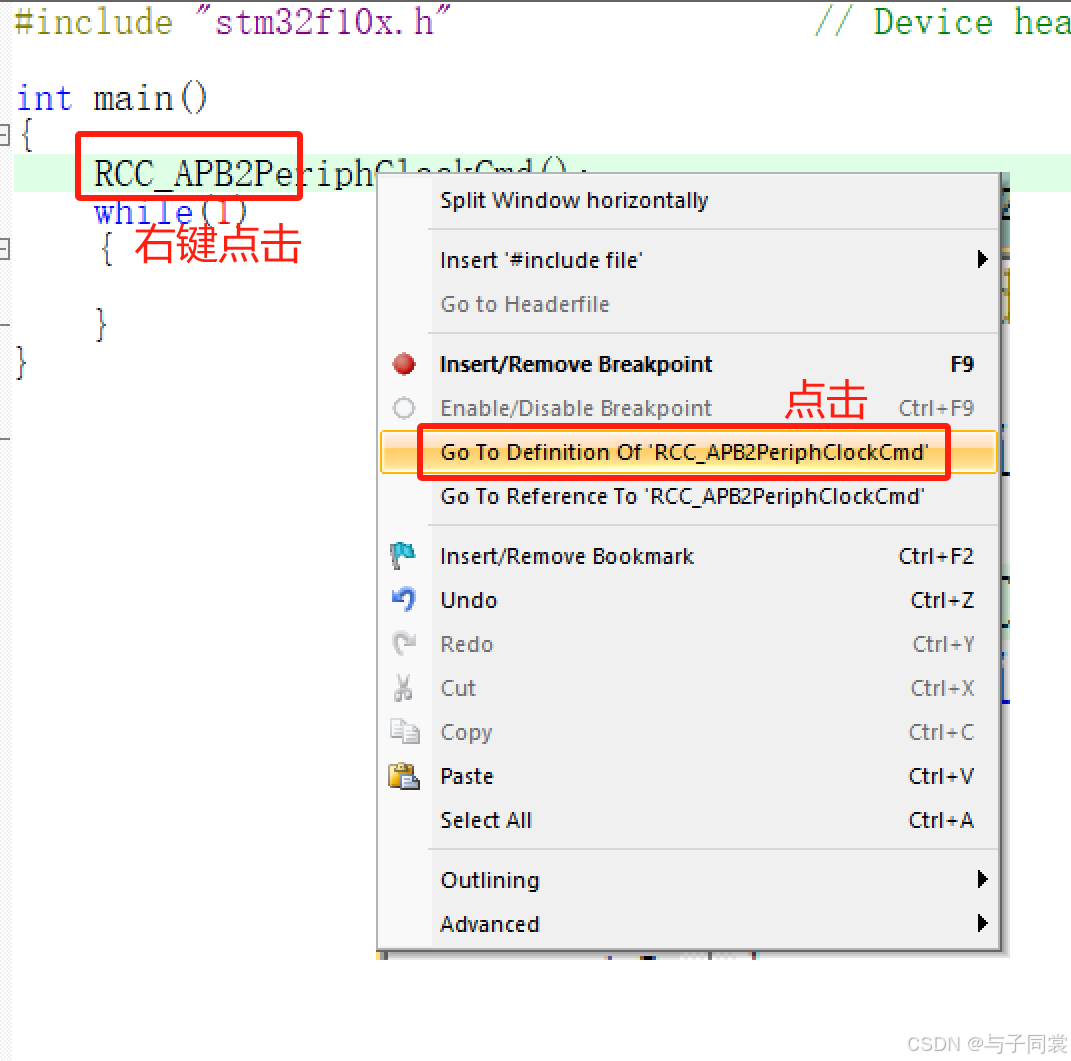

3. 右键点击RCC_APB2PeriphClockCmd函数

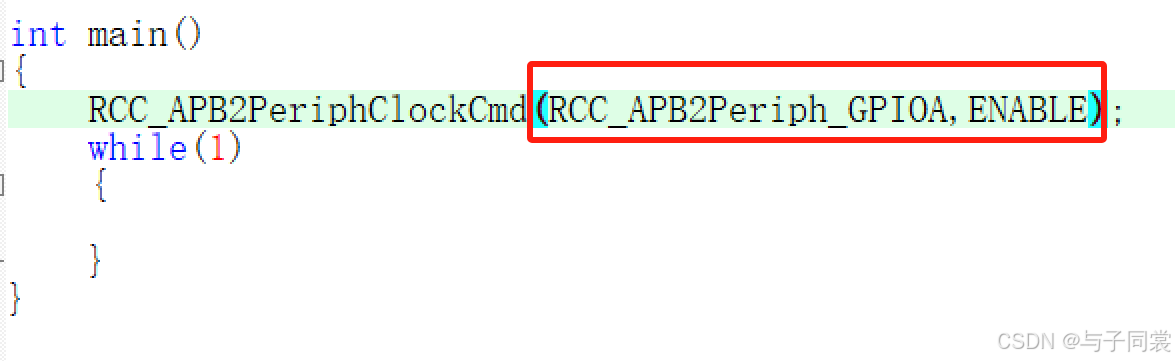

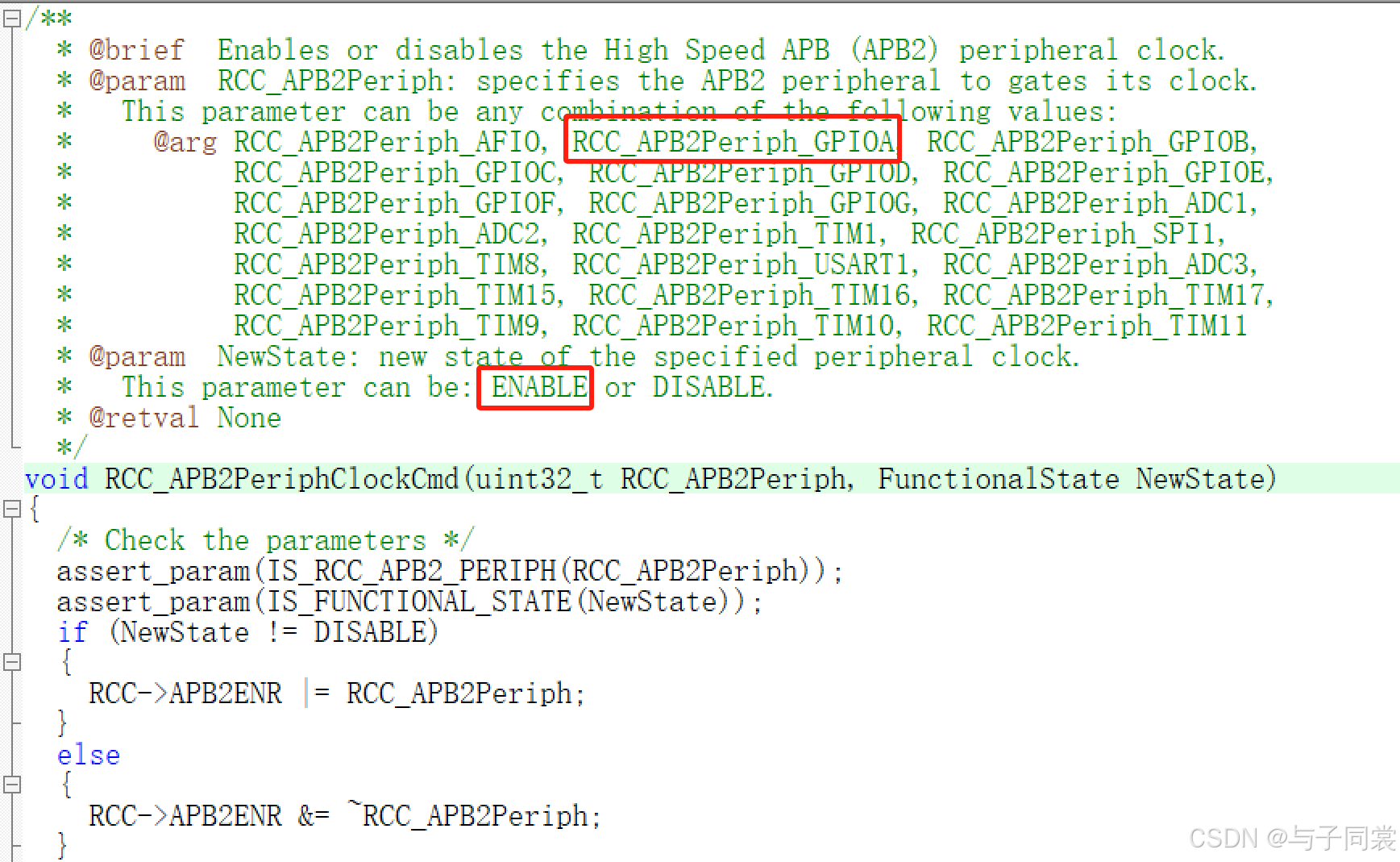

4. 进入rcc.c文件，复制两个参数到RCC_APB2PeriphClockCmd函数

b.使用GPIO_Init函数初始化GPIO

1. 开始调用GPIO_Init函数

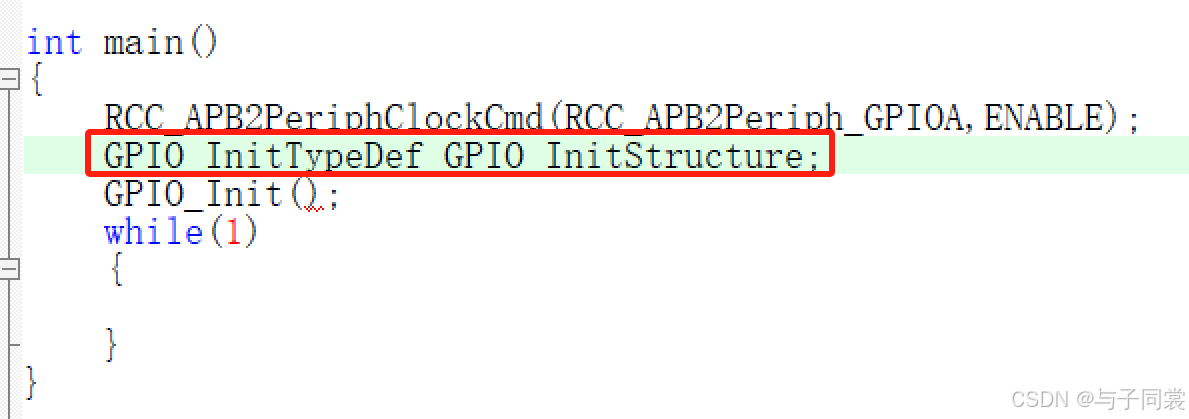

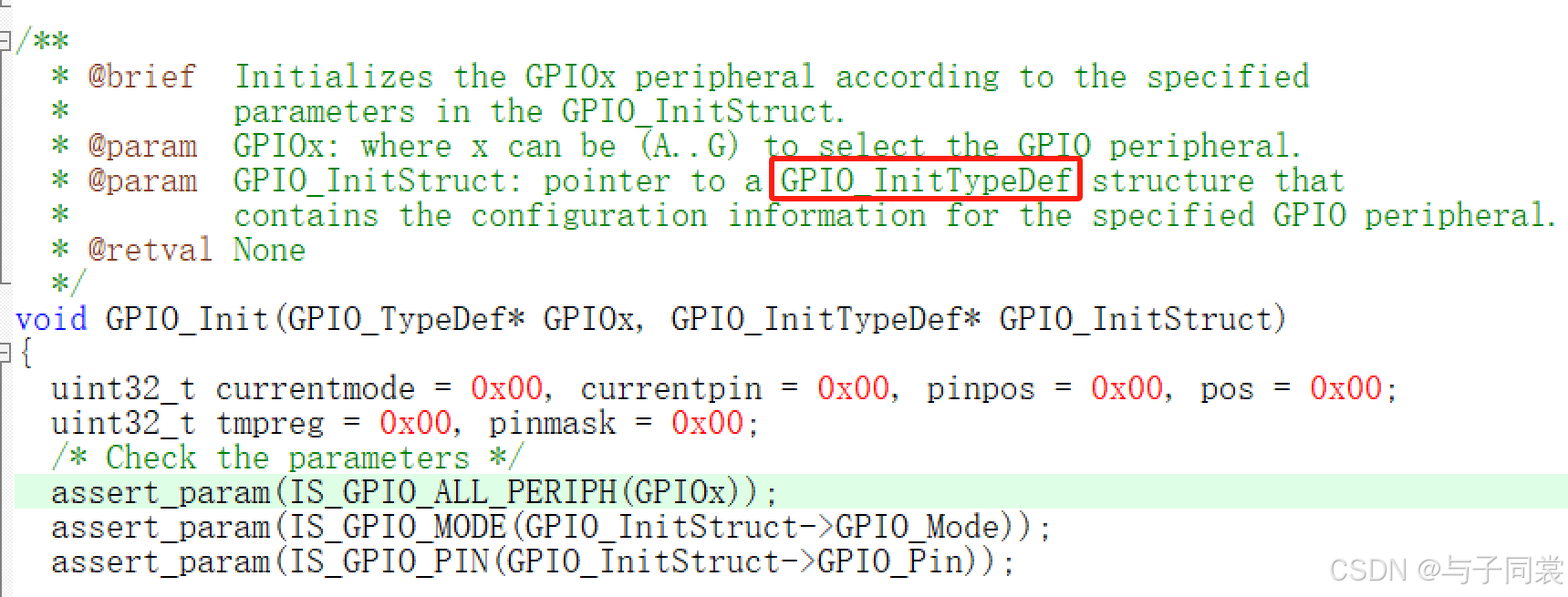

2. 复制GPIO_InitTypeDef，放在GPIO_Init函数前面，然后起个名叫GPIO_InitStructure(这个名字可以自定义)

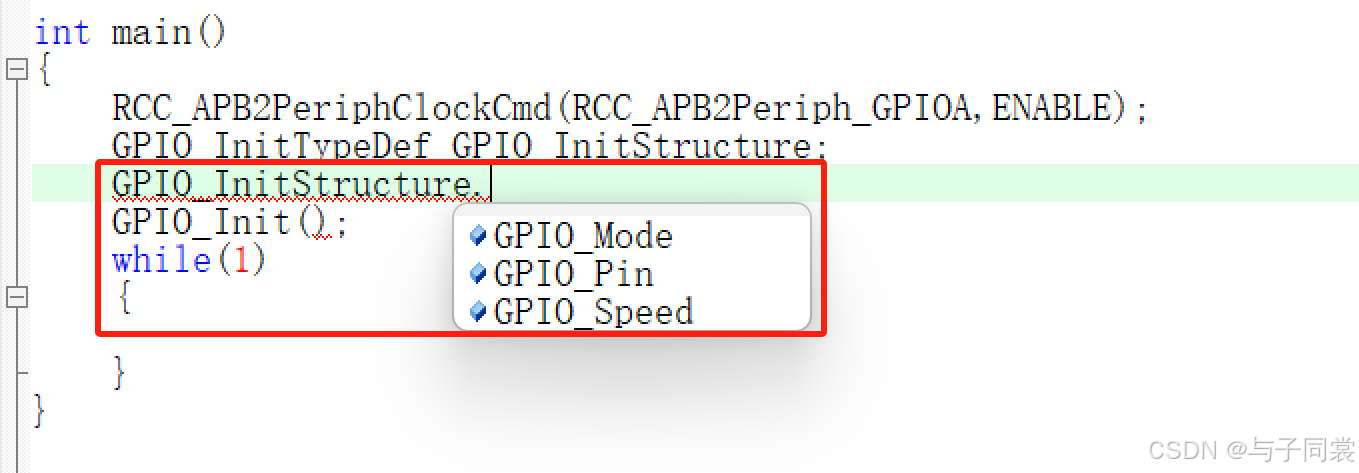

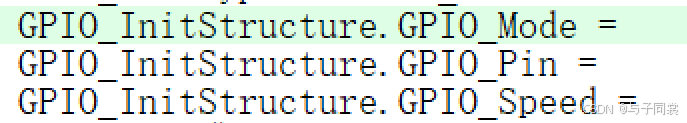

3. 复制结构体的名字，用.（点）把结构体的成员都引出来

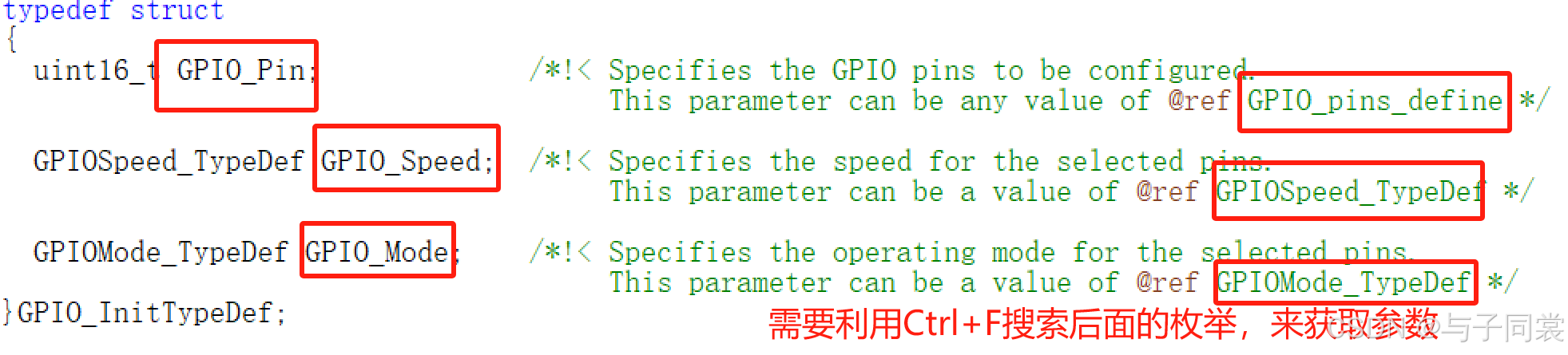

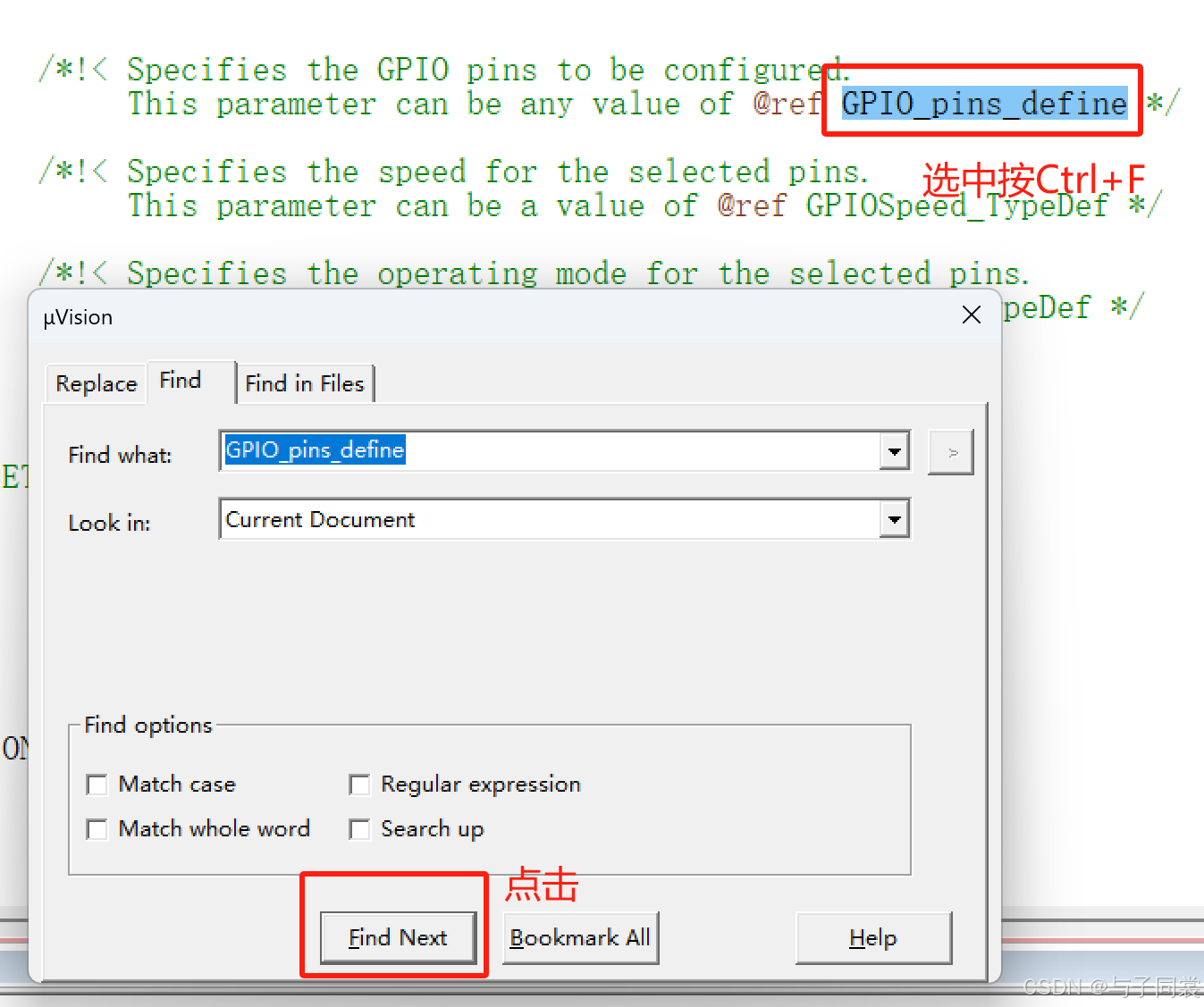

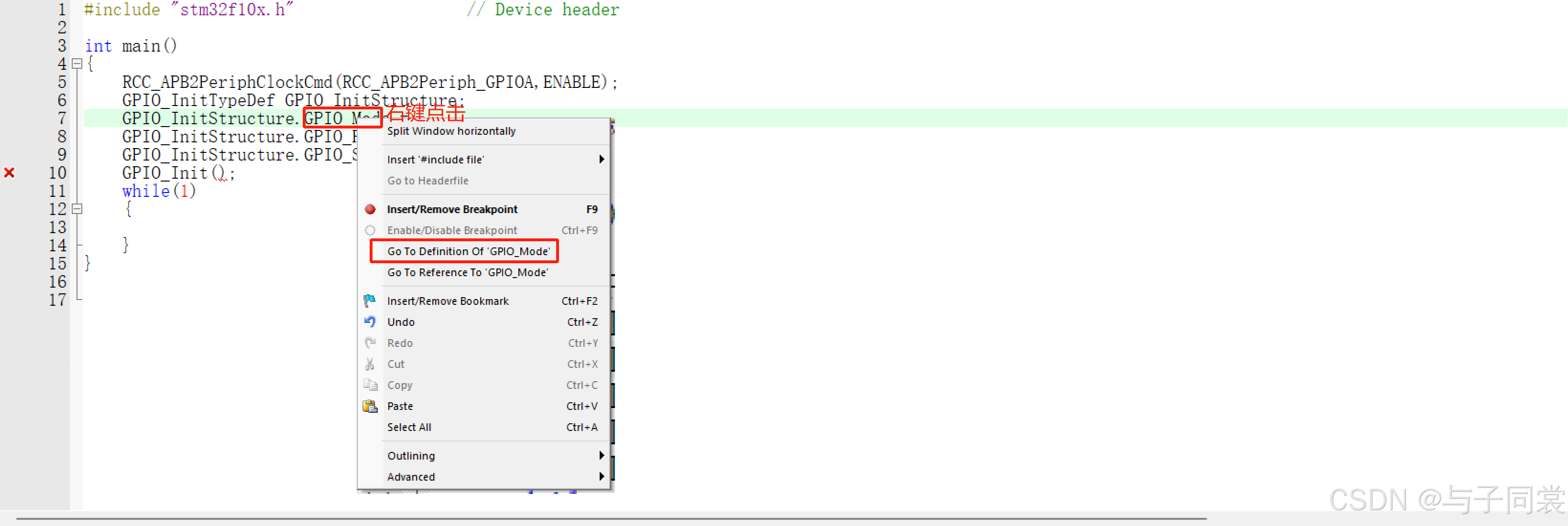

4. 然后还是用右键跳转，复制参数

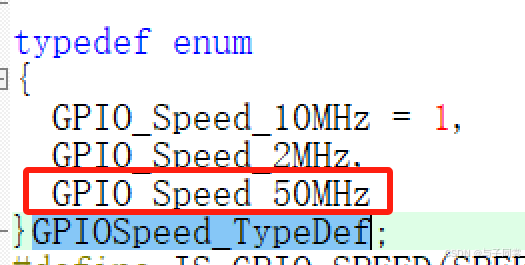

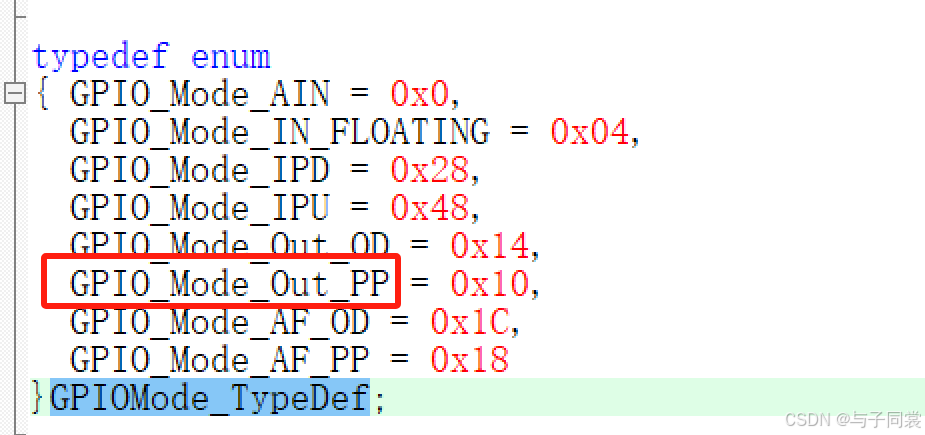

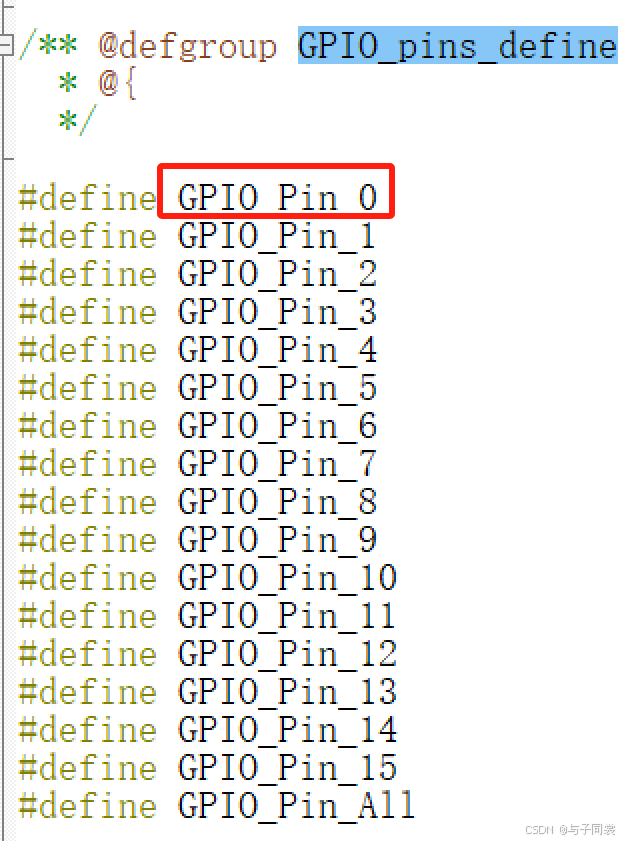

5. 找到需要的参数，并复制过去
6. 最后完成GPIO_Init函数的编写,一定加上&

c.使用输出或者输入的函数控制GPIO口

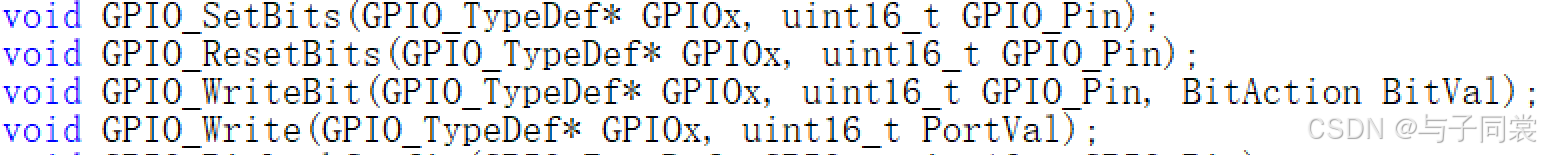

使用一下四个函数就可以完成GPIO的输入和输出，他们都在gpio.c文件中

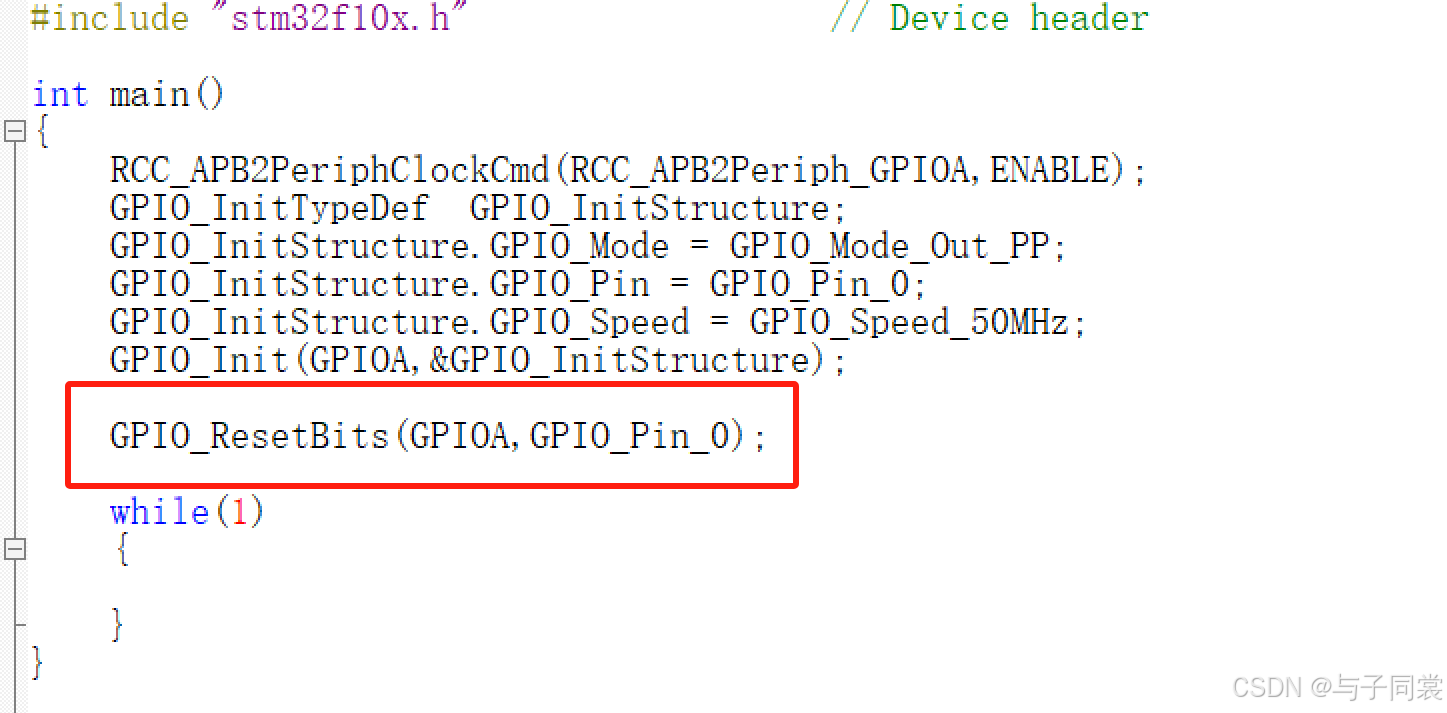

使用GPIO_ResetBits函数就可以让GPIO口输出低电平，在这里就可以点亮LED灯

4、代码完成，编译下载并测试

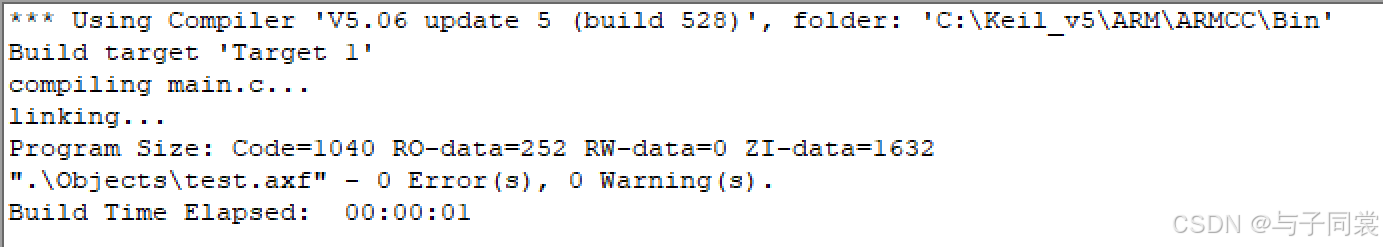

​0错误，0警告下载程序后，LED灯被成功点亮！

在本期内容中，学会了点亮一个LED灯，下一期我们会实现LED流水灯效果。
