1. 引言

随着移动设备的普及，手机姿态解算技术越来越受到关注。该技术能够利用手机内置的传感器数据，实时地推算出手机在空间中的姿态，即旋转角度和方向。这在许多应用中都具有重要意义，例如增强现实、虚拟现实、游戏开发、导航等。

本文将介绍一种基于扩展卡尔曼滤波 (Extended Kalman Filter, EKF) 的手机姿态解算方法，并提供示例代码和数据分析，帮助读者了解该技术的原理和实现。

2. 姿态表示方法

手机姿态可以通过多种方式表示，常见的有：

• 欧拉角 (Euler Angles)：用三个角度来描述旋转，分别对应绕X轴、Y轴和Z轴的旋转角度。

• 四元数 (Quaternion)：用四个参数来表示旋转，更简洁且能避免万向节锁死问题。

• 旋转矩阵 (Rotation Matrix)：用一个 3x3 矩阵来描述旋转，可以方便地进行矩阵运算。

本示例中，我们将采用四元数来表示手机姿态，因为它具有以下优点：

• 简洁性: 用四个参数就能描述旋转，比欧拉角更简洁。

• 避免万向节锁死: 欧拉角在某些情况下会发生万向节锁死问题，而四元数则可以避免。

• 易于计算: 四元数的运算比较方便，容易进行姿态更新和融合。

3. 扩展卡尔曼滤波 (EKF)

EKF 是一种非线性滤波器，主要用于估计非线性系统的状态。它将线性卡尔曼滤波器扩展到非线性系统，通过对非线性系统进行线性化处理，来实现状态估计。

EKF 的主要步骤如下：

1. 预测阶段: 利用上一时刻的状态估计值和系统模型，预测当前时刻的状态。

2. 更新阶段: 利用当前时刻的传感器测量值，更新状态估计值。

在手机姿态解算中，EKF 可以用于融合来自加速度计、陀螺仪和磁力计的传感器数据，来估计手机的姿态。

4. 系统模型

手机姿态解算的系统模型可以表示为：

x_k = f(x_{k-1}, u_k) + w_k
z_k = h(x_k) + v_k

其中：

• x_k: k 时刻的手机姿态，用四元数表示。

• f(x_{k-1}, u_k): 状态转移函数，描述了上一时刻姿态 x_{k-1} 到当前时刻姿态 x_k 的变化关系，其中 u_k 为控制输入，例如陀螺仪测量值。

• w_k: 过程噪声，代表状态转移过程中的随机误差。

• z_k: k 时刻的传感器测量值，包括加速度计、陀螺仪和磁力计的测量数据。

• h(x_k): 测量函数，描述了当前时刻姿态 x_k 与传感器测量值 z_k 之间的对应关系。

• v_k: 测量噪声，代表传感器测量过程中的随机误差。

5. EKF 实现步骤

EKF 的实现步骤可以概括如下：

1. 初始化: 初始化状态估计值 x_0 和协方差矩阵 P_0。

2. 预测阶段:

   • 利用状态转移函数 f(x_{k-1}, u_k) 计算预测状态 x_hat_{k|k-1}。

   • 利用状态转移函数的雅可比矩阵 F_k 计算预测协方差矩阵 P_hat_{k|k-1}。

3. 更新阶段:

   • 计算卡尔曼增益 K_k。

   • 利用测量函数 h(x_k) 和测量值 z_k 计算测量残差。

   • 更新状态估计值 x_hat_{k|k}。

   • 更新协方差矩阵 P_{k|k}。

6. 注意事项

• 传感器噪声: 传感器数据存在噪声，需要进行滤波处理，例如使用低通滤波器或卡尔曼滤波器。

• 系统模型: 选择合适的系统模型是 EKF 姿态解算成功的关键。

• 参数调优: 过程噪声协方差矩阵 Q 和测量噪声协方差矩阵 R 需要根据实际情况进行调优，以获得最佳的姿态解算精度。

• 万向节锁死: 欧拉角在某些情况下会发生万向节锁死问题，因此建议使用四元数或旋转矩阵来表示姿态。

• 漂移: 由于陀螺仪存在漂移现象，长时间运行会导致姿态估计值的累积误差，需要进行校准或融合其他传感器数据。

7. 结论

本文介绍了基于扩展卡尔曼滤波 (EKF) 的手机姿态解算方法，并提供了示例代码和数据分析。该方法可以有效地融合来自加速度计、陀螺仪和磁力计的传感器数据，实时地估计手机的姿态。然而，该方法也存在一些局限性，需要根据实际应用场景进行改进和优化

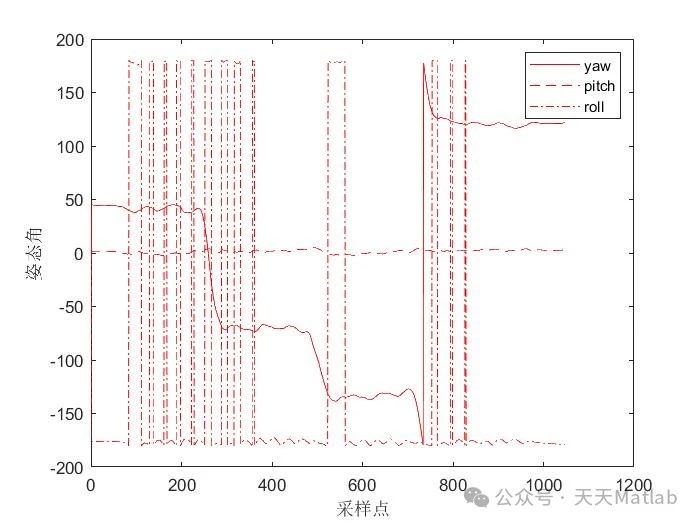

⛳️ 运行结果
