现代数字通信系统设计中，调制解调技术占据着至关重要的地位。正交幅度调制（QAM）作为一种高效的调制方式，通过同时改变载波信号的幅度和相位来传输数据，在频谱效率方面具有显著优势。16QAM，作为QAM家族中的重要成员，由于其在频谱效率和复杂度之间取得了较好的平衡，被广泛应用于各种无线和有线通信系统。然而，实际通信环境不可避免地会受到各种噪声和干扰的影响，加性高斯白噪声（AWGN）便是其中一种最常见、也是最基础的噪声模型。因此，研究AWGN信道下16QAM的性能，对于理解和优化实际通信系统的性能具有重要意义。本文将对AWGN信道下16QAM的理论误码率进行分析，并使用计算机模拟验证理论分析的正确性，旨在比较模拟结果与理论值的差异，并深入探讨可能导致差异的原因。

首先，我们需要对16QAM的调制原理和在AWGN信道下的理论误码率进行简要回顾。16QAM调制是将输入比特流映射到由16个星座点组成的星座图上。常见的16QAM星座图采用正方形结构，其星座点分布在复平面的四个象限中。每个星座点对应于4个比特的组合，通过调整载波信号的幅度和相位，将这些比特信息调制到射频信号上进行传输。为了降低误码率，通常采用格雷码（Gray code）映射，保证相邻星座点之间只有一位比特不同。

在AWGN信道下，接收到的信号可以表示为：

r = s + n

其中，r是接收信号，s是发送信号，n是服从均值为0，方差为σ²的高斯分布的噪声。理论上，16QAM的误码率可以根据其星座图的结构和噪声的统计特性进行推导。假设信号功率为Es，噪声功率为σ²，则信噪比（SNR）可以定义为Es/σ²。对于正方形16QAM星座图，其符号错误概率（SER）可以近似表示为：

SER ≈ 3/2 * Q(√(2Eb/N0))

其中，Q(x)是标准正态分布的互补累积分布函数，Eb是每个比特的能量，N0是噪声功率谱密度。由于16QAM每个符号传输4个比特，因此其比特错误概率（BER）可以近似为：

BER ≈ SER / log2(M) = SER / 4 ≈ 3/8 * Q(√(2Eb/N0))

需要注意的是，上述公式是基于一系列假设的，例如理想的同步、理想的信道估计以及大信噪比条件下的近似。在实际系统中，这些假设往往难以完全满足，因此理论值与实际值之间可能会存在一定的偏差。

为了验证理论分析的正确性，并更深入地了解16QAM在AWGN信道下的性能，本文采用了MATLAB进行计算机模拟。模拟过程主要包括以下几个步骤：

比特生成：首先，生成随机的二进制比特流，作为16QAM调制的输入。
调制映射：将比特流按照格雷码映射规则，映射到16QAM星座图上的相应星座点。
AWGN信道：将调制后的信号通过AWGN信道，加入均值为0，方差可调的高斯噪声。通过调整噪声方差，可以改变信噪比。
解调：在接收端，根据接收到的信号进行解调，判决出最可能的发送星座点。
比特判决：将解调后的星座点映射回二进制比特，并与原始发送的比特进行比较，统计错误比特数。
误码率计算：根据错误比特数和总发送比特数，计算误码率。
信噪比扫描：改变信噪比，重复上述步骤，得到不同信噪比下的误码率，从而绘制误码率曲线。

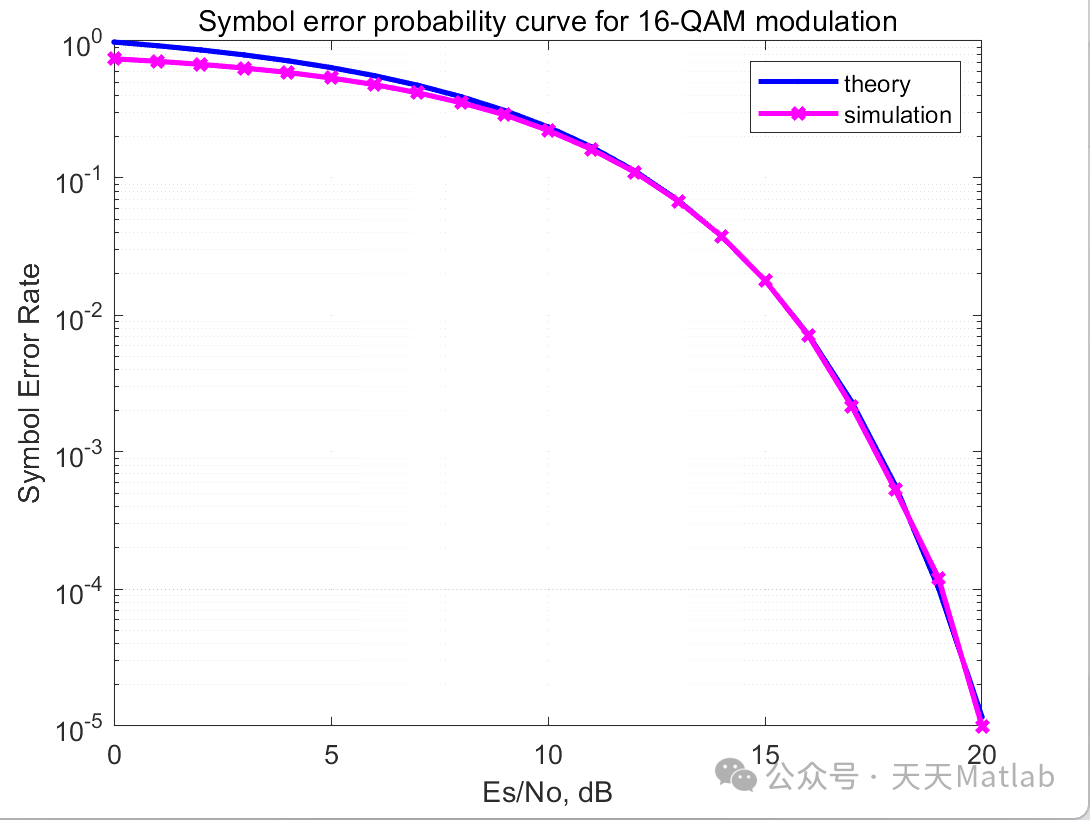

通过模拟，我们可以得到不同信噪比下的误码率数据，并将其与理论值进行比较。比较结果表明，在较高的信噪比下，模拟结果与理论值较为吻合，但在较低的信噪比下，模拟结果往往会偏离理论值。

造成模拟结果与理论值偏差的原因可能包括以下几个方面：

理论公式的近似：理论误码率公式是基于一系列近似的，例如大信噪比条件下的近似、格雷码映射的近似等。这些近似在低信噪比条件下可能不再成立，导致理论值与实际值之间存在偏差。
仿真参数设置：仿真参数的设置也会对模拟结果产生影响。例如，符号同步误差、信道估计误差等都会增加误码率，导致模拟结果偏离理论值。此外，仿真中使用的随机数生成器的质量也会影响模拟结果的准确性。
统计误差：模拟是通过统计的方式来估计误码率的。如果模拟的比特数不够大，则统计误差可能会比较明显，导致模拟结果出现波动。特别是低信噪比情况下，误码率较高，需要模拟更多的比特才能得到更准确的估计。
实际系统中的非理想因素：理论分析通常基于理想的信道模型，而实际系统中的信道可能更加复杂，例如存在多径衰落、频率选择性衰落等。这些非理想因素会增加误码率，导致实际系统的性能低于理论值。

为了更准确地评估16QAM在AWGN信道下的性能，我们可以采取以下一些措施：

采用更精确的理论公式：针对低信噪比情况，可以采用更精确的理论公式，例如考虑所有可能的错误事件，而不是仅考虑最近邻星座点的错误事件。
优化仿真参数设置：尽量减少仿真中的非理想因素，例如采用更精确的同步算法、更鲁棒的信道估计方法等。
增加模拟比特数：增加模拟的比特数，可以减少统计误差，提高模拟结果的准确性。
考虑实际信道模型：在仿真中可以考虑更复杂的信道模型，例如多径衰落信道、频率选择性衰落信道等，以更真实地反映实际系统的性能。

综上所述，本文对AWGN信道下16QAM的理论误码率进行了分析，并使用MATLAB进行了计算机模拟验证。通过比较模拟结果与理论值，我们发现两者在较高信噪比下较为吻合，但在较低信噪比下存在一定的偏差。我们分析了可能导致偏差的原因，并提出了相应的改进措施。研究结果表明，在设计和评估16QAM系统时，需要综合考虑理论分析和计算机模拟，才能更准确地了解系统的性能，并为系统优化提供指导。未来的研究可以进一步关注复杂信道环境下16QAM的性能，以及各种抗干扰技术的应用，从而提高通信系统的可靠性和鲁棒性。
