1.线控转向原理介绍

b站搜元界行者:详细教程

闲鱼搜元界行者:详细模型

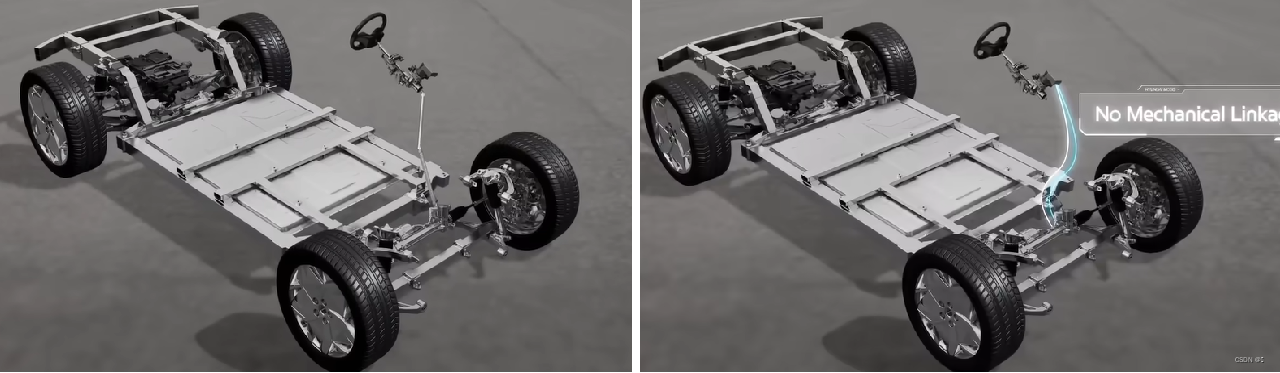

线控转向系统(Steer-By-Wire,简称SBW)是一种先进的车辆转向技术,其特点在于取消了传统的机械传动轴,使方向盘与转向机构之间仅通过电线连接。这种系统完全依赖于电信号来传输控制指令,从而实现了驾驶员与转向机构之间的非直接物理力矩传输。

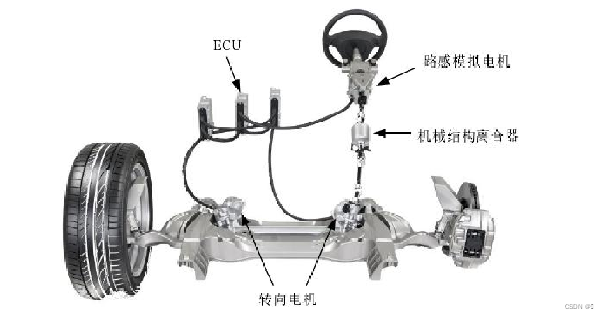

线控转向的执行层是线控转向系统中负责实际执行转向动作的部分。当驾驶员通过方向盘输入转向指令时,执行层会接收到这些指令,并通过电子信号驱动转向执行机构进行相应的动作。这一层的核心任务是根据决策系统发出的总线指令,精确地控制转向幅度,以实现车辆的稳定行驶和精确操控。

路感模拟层则是线控转向系统中的另一个关键部分,它负责模拟传统机械转向系统的路感反馈。路感模拟层通过电子系统模拟生成驾驶员的道路体验,使驾驶员能够感知到车辆的行驶状态和路况。这包括车辆在不同路面条件下的转向阻力、回馈力等信息,这些信息通过方向盘传递给驾驶员,帮助他们更好地理解和适应当前的驾驶环境。

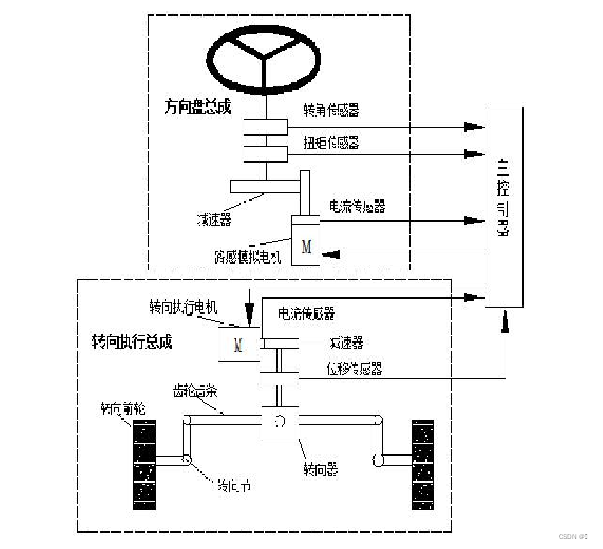

执行层:方向盘转角——转向电机——齿轮齿条——前轮转角

反馈层:综合信息(路面、方向盘转角信息等)——转向电机——驾驶员

何为精确地控制转向幅度? 最为直观的就是设置变角传动比

例如,在低速段,汽车应该具有较大的转向灵敏度,所以转向系统应该具有较小的理想传动比,驾驶员在进行大角度转弯时,只需要转动较小的方向盘转角,在高速段,应当适当降低汽车转向灵敏度,所以转向系统的理想传动比要大,即大的转向盘转角可以产生小的前轮转角,使汽车转向“迟钝”。

如何设置变角传动比? ECU如何控制?

ECU通过接收来自各个传感器的信号(如车速传感器、转向盘转角传感器、横摆角速度传感器等),对车辆的动态状态进行实时分析。 设计:将变角传动比设计成车辆的实际状态(例如横摆角速度、车速以及转向盘转角)的函数。 执行:ECU控制电机实际上是通过控制电流或电压来实现的。当ECU发送指令给转向执行电机时,它会根据指令调整电机的电流或电压,从而产生所需的电磁转矩。这个电磁转矩进而驱动转向机构转动,实现不同的转角,从而形成了不同的传动比。

<think>好的,用户让我介绍一下线控转向系统的Simulink模型。首先,我需要确定用户对这个主题的了解程度。线控转向(Steer-by-Wire,SbW)是汽车电子转向的一种,替代了传统的机械连接,通过电信号传递转向指令。用户可能对汽车控制系统或Simulink建模有一定基础,但需要更深入的应用指导。 接下来,我得考虑用户的需求。他们可能需要用Simulink进行线控转向系统的仿真,可能是在学术项目、研究或者工作中涉及到控制系统设计。用户可能想知道如何搭建模型,包括哪些组成部分,或者具体的建模步骤。 然后,我应该分解线控转向系统的关键组件。通常包括转向输入模块(如方向盘传感器)、ECU(电子控制单元)、执行机构(电机),以及反馈机制。在Simulink中,这些部分可以用不同的模块来表示,比如传感器信号输入、控制算法、电机驱动模型等。 还需要考虑控制策略,比如PID控制、状态反馈或者更复杂的算法。用户可能对控制器的设计感兴趣,或者如何调参。此外,线控转向的安全性和冗余设计也很重要,这部分在模型中可能需要模拟故障检测和切换机制。 用户可能没有提到的深层需求是验证模型的有效性,比如如何测试不同驾驶场景下的系统响应,或者与车辆动力学模型的集成。这时候可能需要提到Simulink中的车辆模型库,如Vehicle Dynamics Blockset,或者与CarSim的联合仿真。 另外,用户可能需要知道如何处理实际建模中的问题,比如信号传输延迟、传感器噪声、执行器非线性等,这些在Simulink中可以通过添加噪声模块或非线性元件来模拟。 最后,我应该组织信息,从系统概述开始,逐步介绍Simulink建模的各个部分,并可能提供示例步骤或参考资源,帮助用户入门。同时,要避免使用过于专业的术语,保持解释的清晰易懂,确保不同背景的用户都能理解。</think>线控转向系统(Steer-by-Wire, SbW)是一种通过电子信号替代传统机械连接的转向技术,方向盘与转向轮之间没有物理连接,完全依赖电控系统实现转向指令传递和响应。在Simulink中建模线控转向系统,通常涉及**多学科协同仿真**,以下是其关键组成部分和建模要点: --- ### **1. 系统核心模块** 在Simulink中,线控转向系统模型通常包含以下模块: - **方向盘输入模块** - 使用传感器(如扭矩/角度传感器)模拟驾驶员输入,可通过 **Signal Builder** 或 **Joystick 输入模块** 生成转向指令。 - 示例:`Step` 或 `Sine Wave` 信号模拟方向盘转角输入。 - **电子控制单元(ECU)** - 核心控制算法(如PID、模糊控制或模型预测控制),通过 **Stateflow** 或 **MATLAB Function 模块** 实现。 - 需考虑冗余控制策略(双ECU)以提高安全性。 - **执行机构模型** - 电机驱动模型(如永磁同步电机),使用 **Simscape Electrical** 或 **Simulink PMSM 模块**。 - 齿条-齿轮传动机构建模,可用 **Simscape Multibody** 实现机械动力学。 - **反馈与传感器模型** - 车轮转角反馈回路,加入噪声(`Band-Limited White Noise` 模块)模拟实际传感器信号。 - 故障注入模块(如信号丢失、延迟)验证系统鲁棒性。 --- ### **2. 关键建模技术** - **车辆动力学耦合** 需将线控转向系统与整车模型(如 **CarSim** 或 **Vehicle Dynamics Blockset**)集成,验证转向响应特性。 - **实时性与延迟补偿** 通过 **Transport Delay** 模块模拟信号传输延迟,并在控制算法中设计补偿逻辑。 - **安全机制仿真** - 冗余通信(如CAN总线故障切换)使用 **Stateflow** 建模状态机。 - 紧急备用电源和机械备份的触发逻辑。 --- ### **3. Simulink建模示例步骤** 1. **搭建开环模型** - 方向盘输入 → 控制算法 → 电机驱动 → 转向轮输出。 - 使用 **Scope** 观察转角跟踪效果。 2. **引入闭环反馈** - 添加实际车轮转角传感器反馈,与期望值比较生成误差信号。 - 调整PID参数(通过 **PID Tuner** 工具)优化响应速度与稳定性。 3. **集成整车环境** - 将转向模型输出连接到车辆动力学模型,测试不同车速下的转向灵敏度。 - 分析横摆角速度、侧向加速度等指标。 4. **故障场景测试** - 模拟传感器失效、电机堵转等场景,验证系统降级策略(如切换到冗余ECU)。 --- ### **4. 扩展应用** - **硬件在环(HIL)测试**:将Simulink模型部署到 **dSPACE
