电力电子Simulink仿真实验specialized Power Systems使用说明

引言

    初使用simulink对电力电子仿真时，不知道如何使用电力系统模块库（specialized Power Systems）或找不到元器件。会遇到一些错误，比如在电力电子仿真时使用其他库中的元器件，会导致其与电力系统模块库中的元件无法连线。

    初学者电力电子Simulink仿真实验的详细步骤如下：

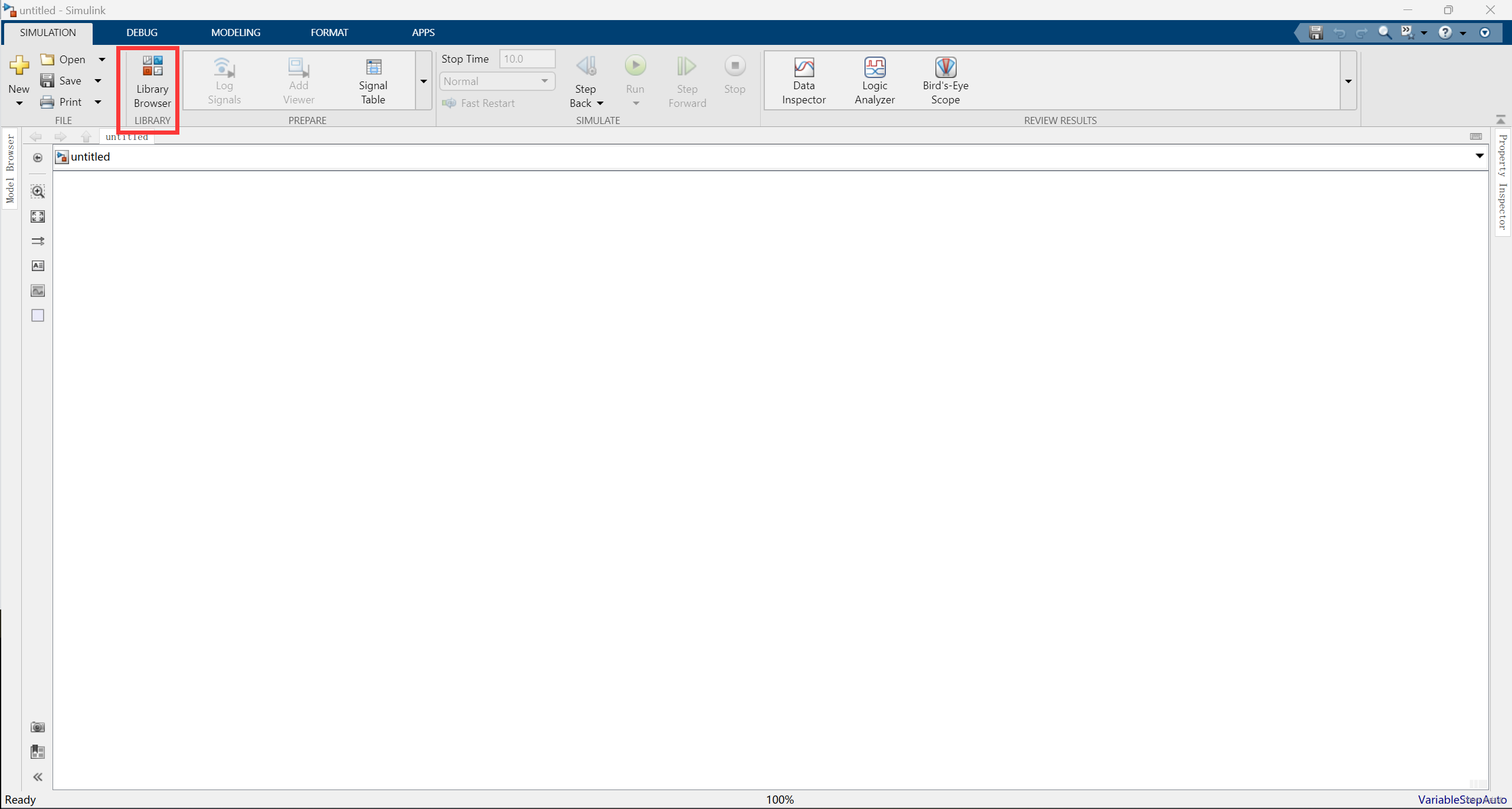

1.打开matlab主页中的Simulink

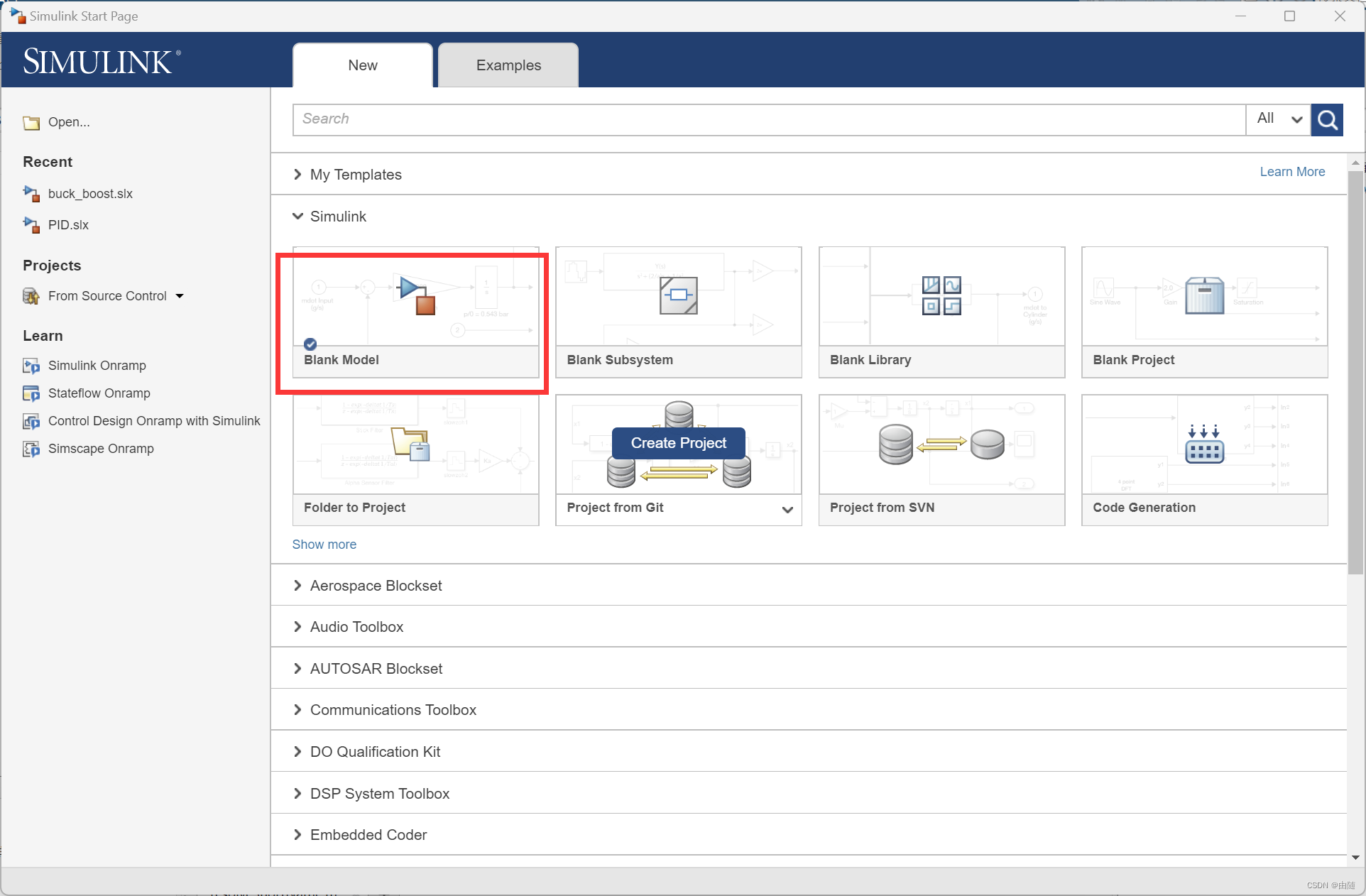

2.创建一个空白模型（Blank Model）

3.打开元件库Library Browser

4.找到Simscape

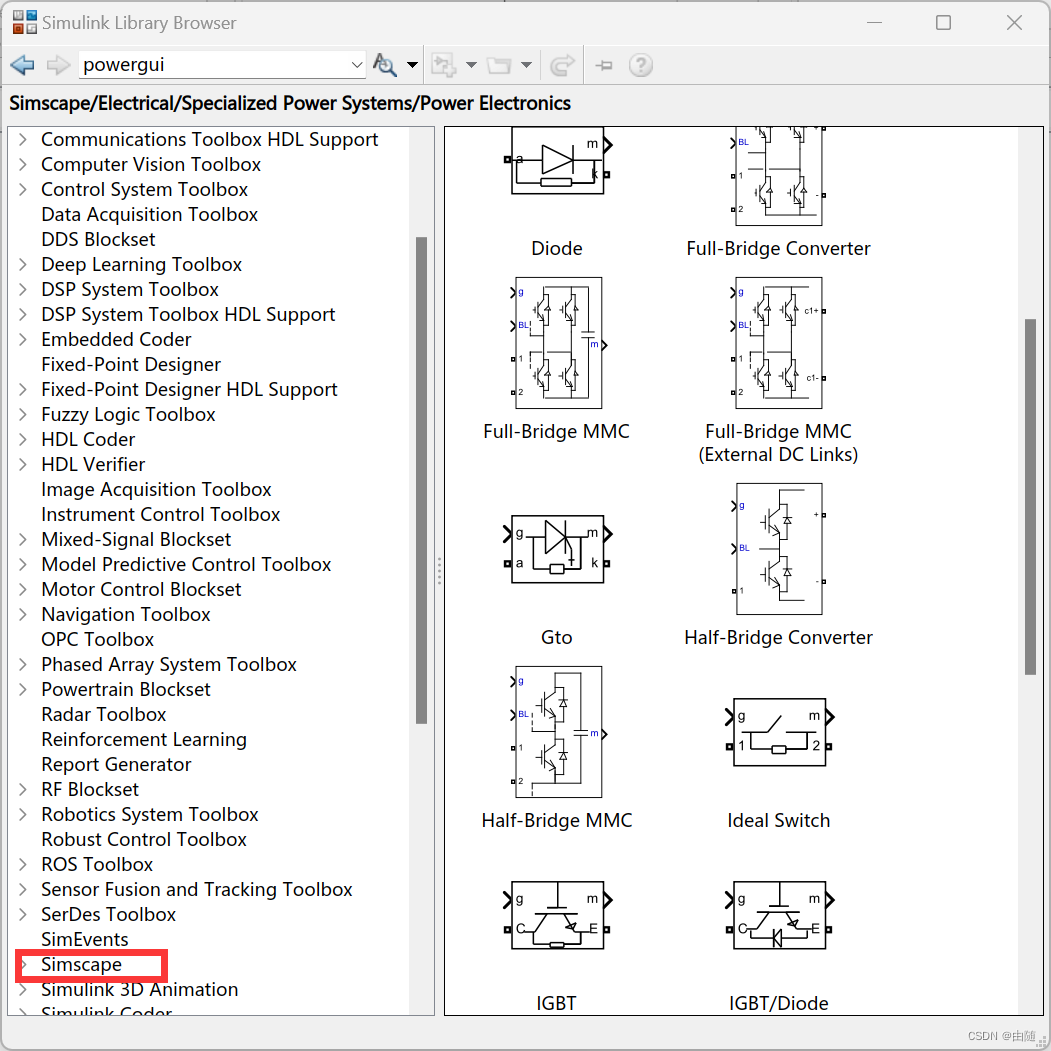

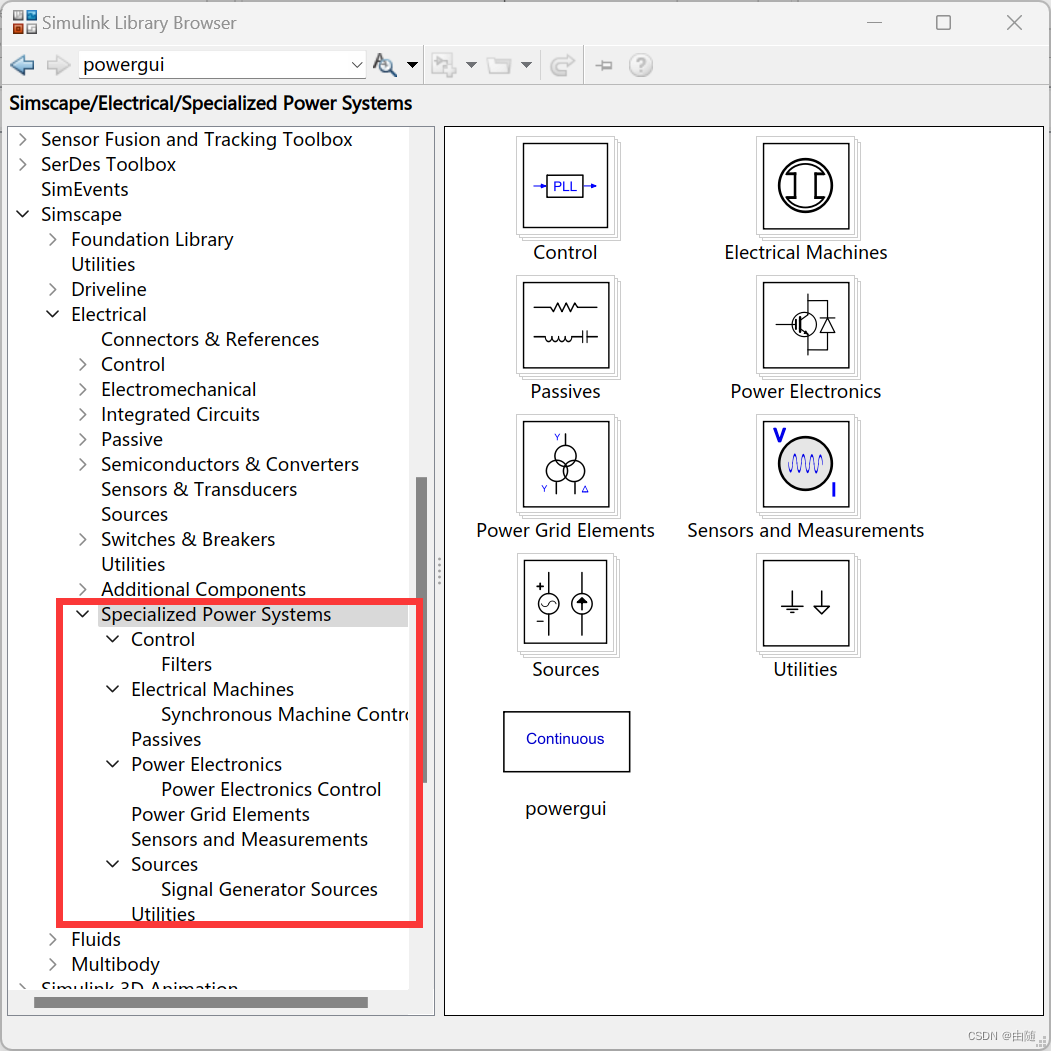

5.选择Simscape下的Specialized Power Systems库(电力系统模块库)

6.选择元器件（电阻，电容，电感）

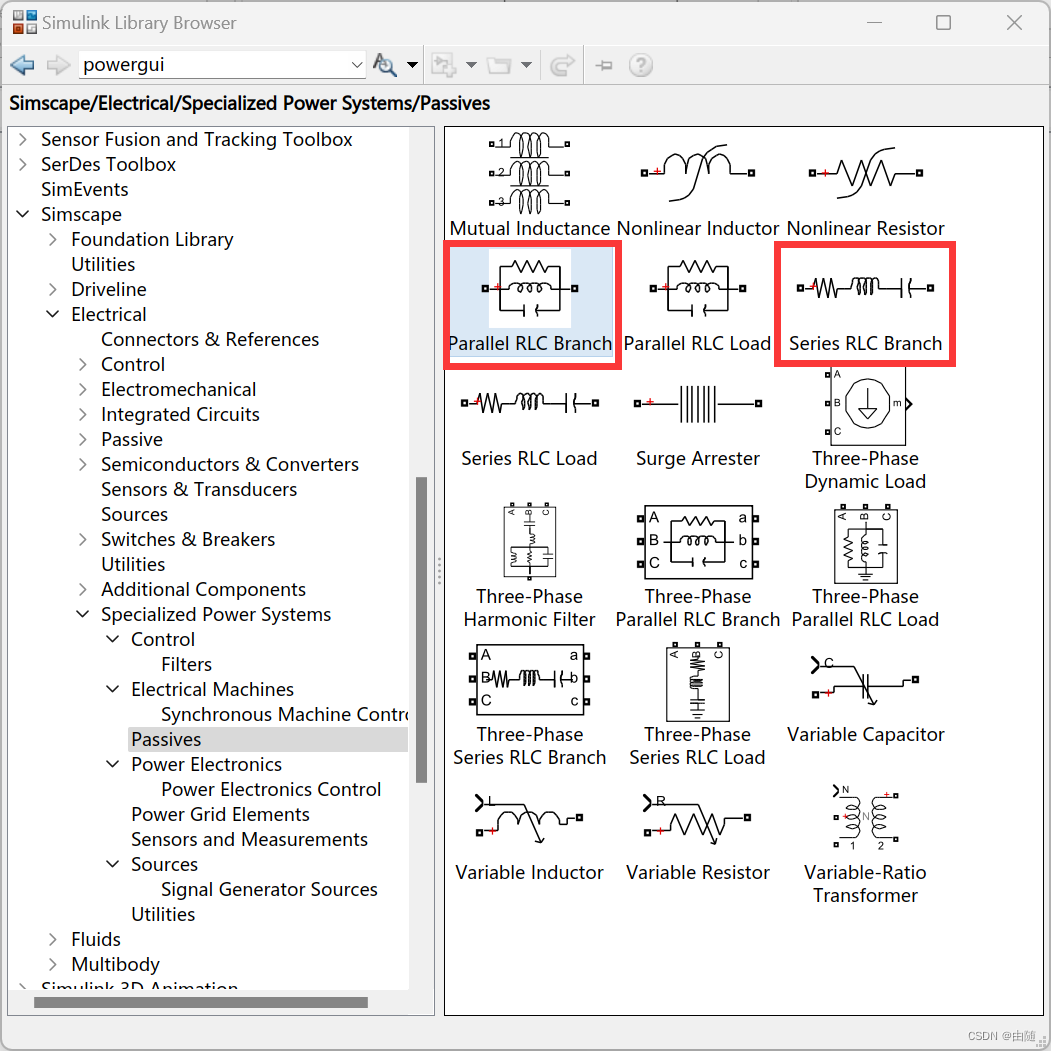

选择Passives可以看到很多电阻电容电感，但是看不到单个的电阻电容电感，只有并联或者串联的。如果需要的是单个的元器件，则需要选择Parallel RLC Branch或者Series RLC Branch，将其拖至原理图面板上。

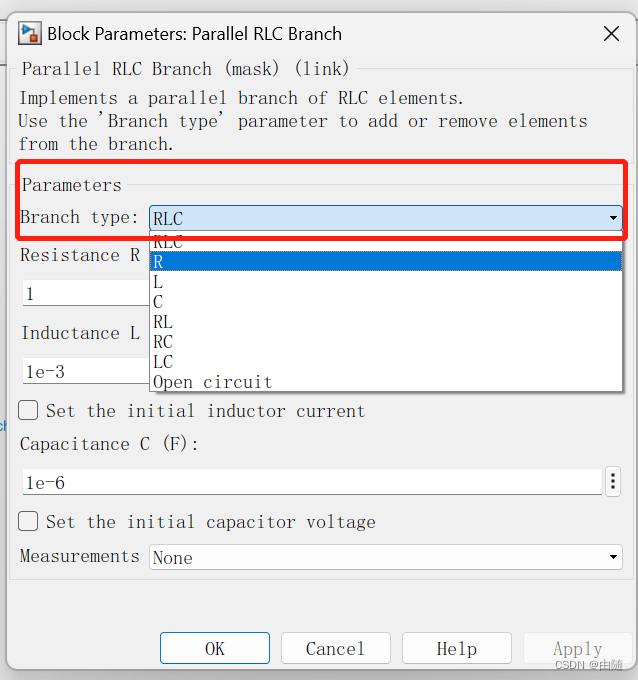

双击图形（以Parallel RLC Branch为例），会发现在Parameters（参数设置）中的Branch type选项中，可以选择RLC/R/L/C...

下方即可设置阻值等相关参数。

7.用示波器观察电压表/电流表中的电压/电流波形

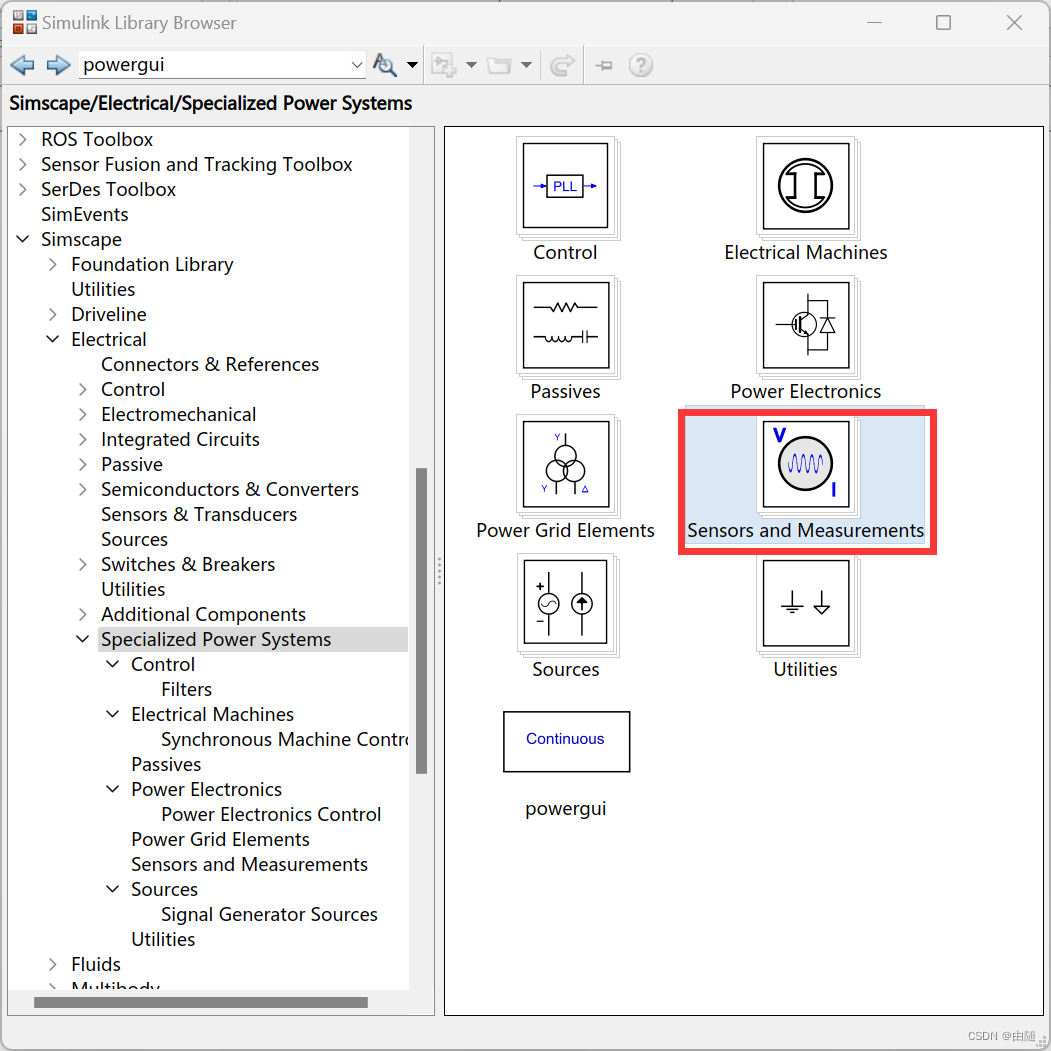

选择Specialized Power Systems下的Sensors and Measurements

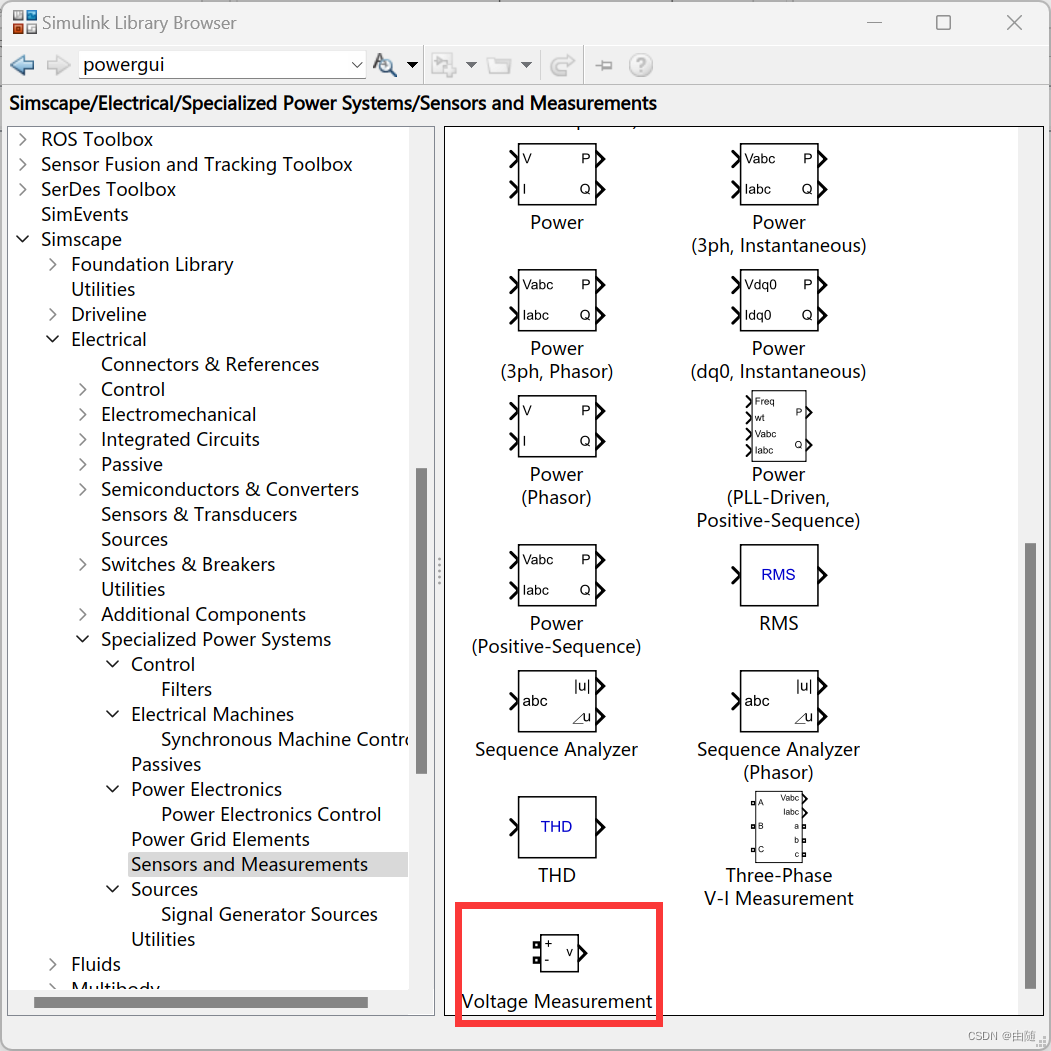

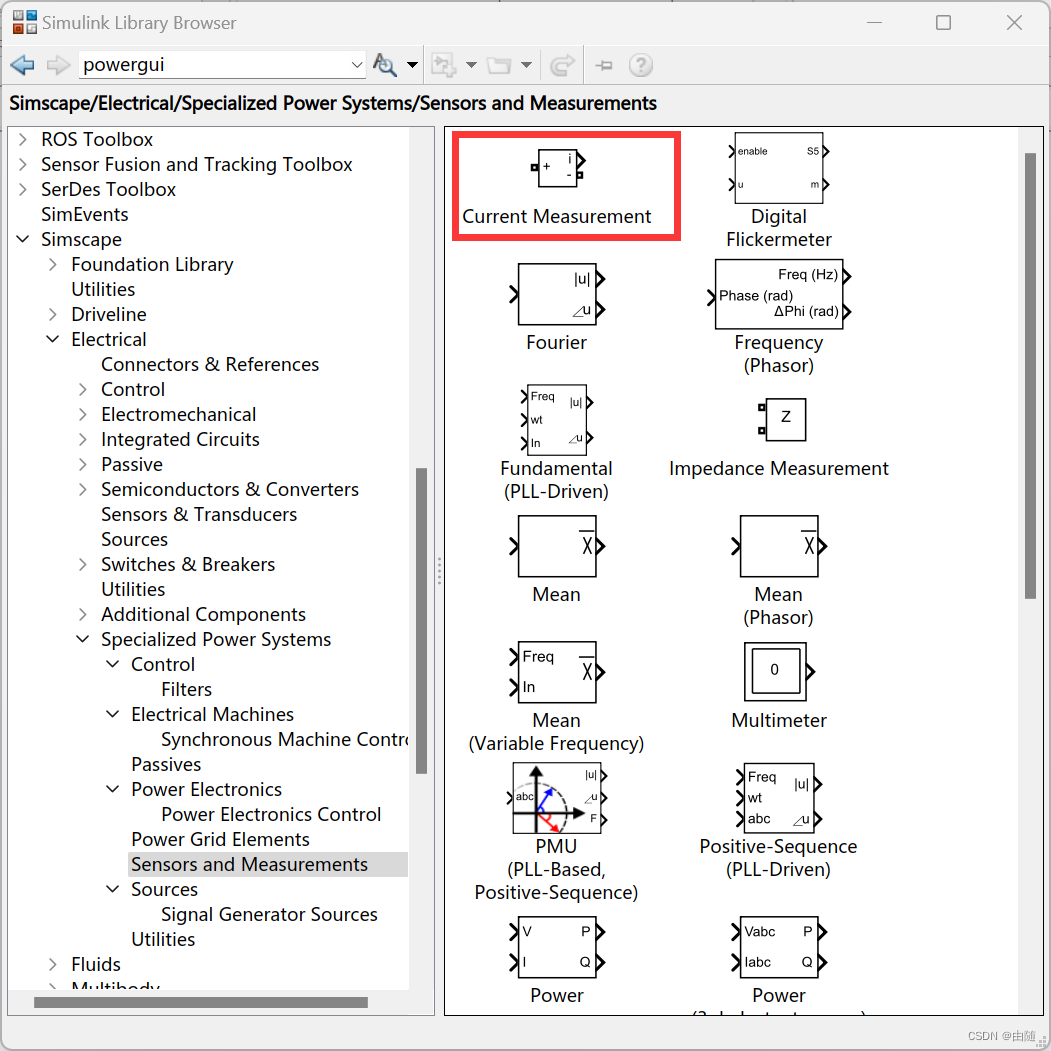

选择current measurement（电流测量）/voltage measurement（电压测量），拖至原理图上

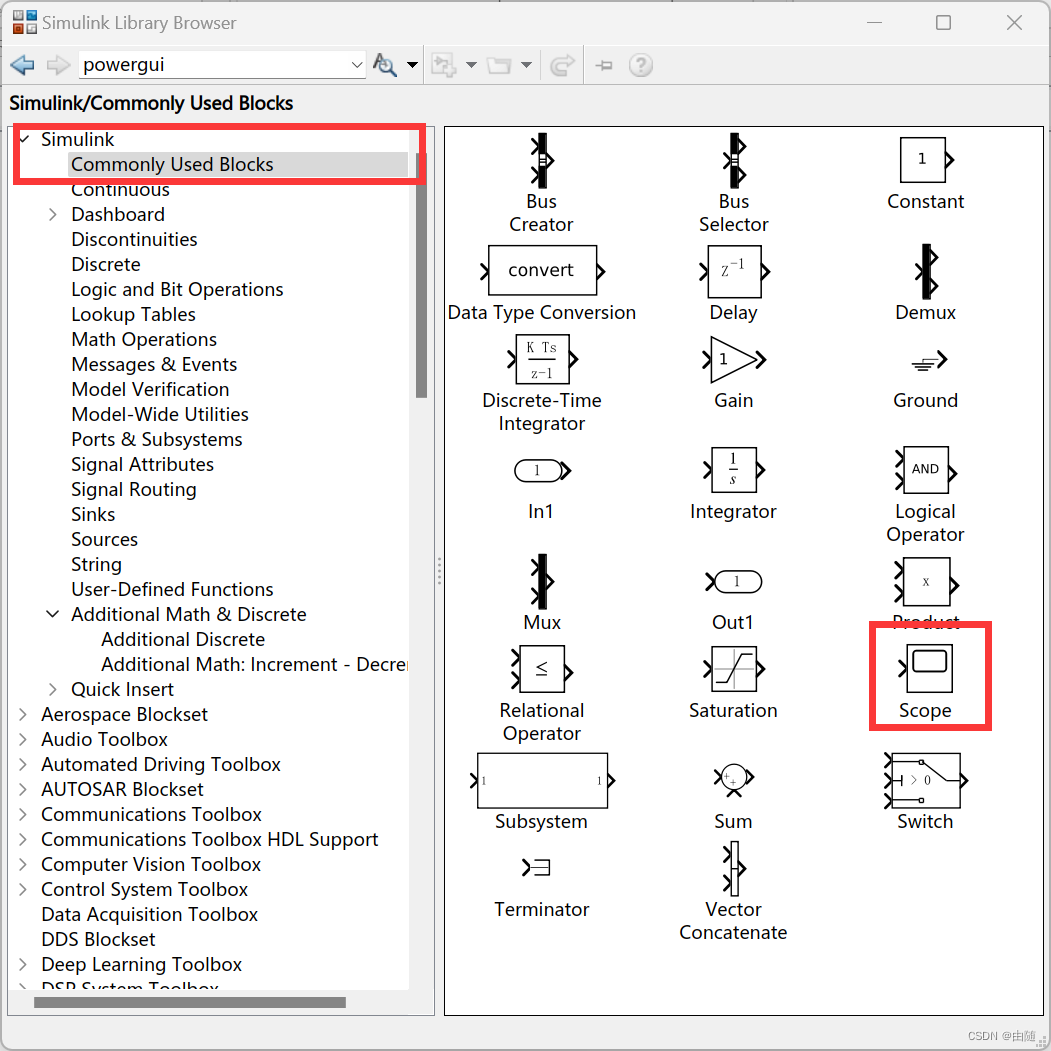

选择器件库最上方Simulink下的commonly used blocks（常用模块）中的scope（示波器）

将电流/电压测量模块中的+和-接入电路，在测量模块的i/v处接上示波器。待仿真运行成功后，双击示波器，即可看到示波器的波形。

8.完整电路展示

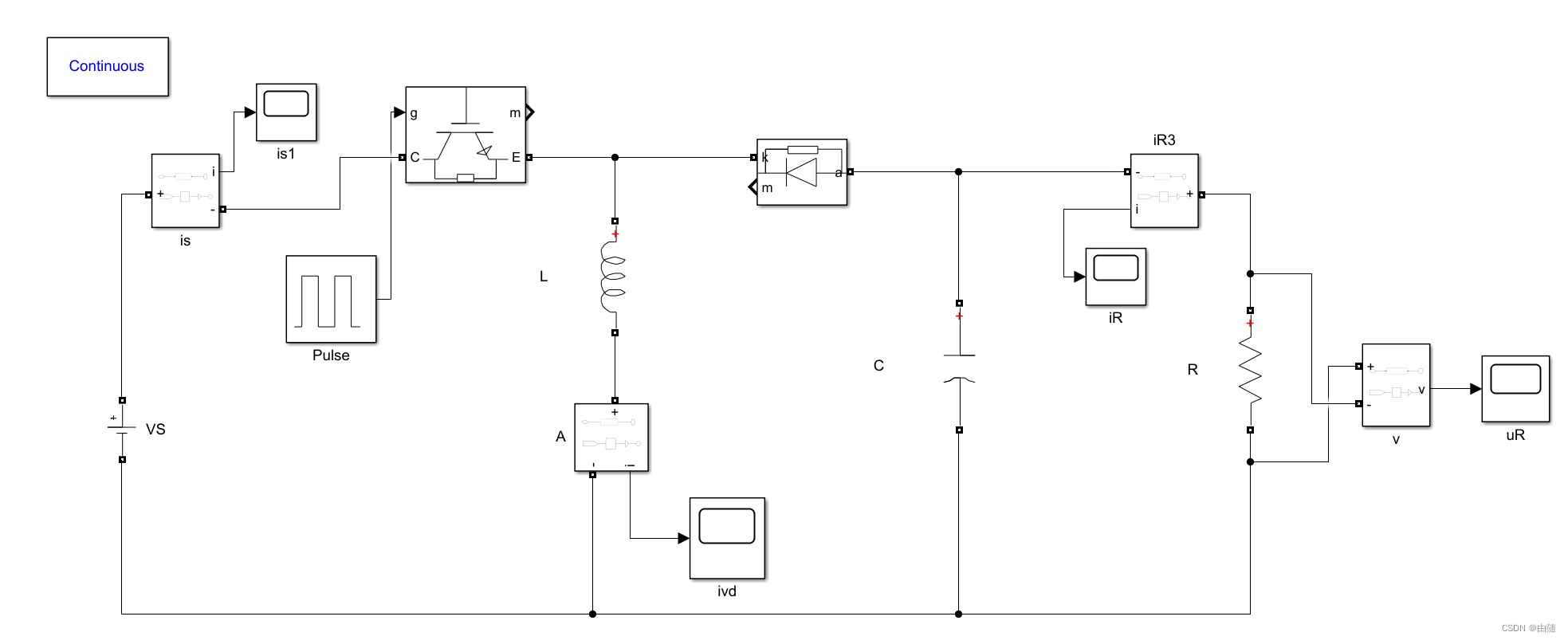

连接了一个简单的buck-boost电路供大家参考
